UGPCB: Tecnología líder en procesos de sustratos de circuitos integrados que ofrece soluciones confiables para empaquetamientos de chips de alta gama

En la industria electrónica en rápida evolución actual, sustratos CI Servir como base central para el embalaje de chips.. Desempeñan un papel decisivo en el rendimiento y la confiabilidad de aplicaciones de vanguardia, incluido 5G., AI, informática de alto rendimiento (HPC), y vehículos de nuevas energías.

Como materiales esenciales en embalajes electrónicos., Casi todos los chips de diversos dispositivos electrónicos dependen de sustratos.. Su calidad influye directamente en la funcionalidad y durabilidad de tecnologías avanzadas como el 5G, 6GRAMO, AI, y computación de alto rendimiento.

Con años de experiencia técnica e innovación continua., UGPCB ha logrado avances revolucionarios en la fabricación de sustratos de circuitos integrados. Ofrecemos sustratos de circuitos integrados de alta precisión y alta confiabilidad que cumplen con las estrictas demandas de los empaques de semiconductores avanzados..

Capacidad de proceso de sustrato IC en UGPCB

UGPCB se compromete a brindar servicios de fabricación de sustratos de circuitos integrados de clase mundial. Nuestras capacidades de proceso han alcanzado niveles internacionalmente avanzados.:

Número de capas y dimensiones: Nuestros sustratos de CI admiten estructuras de capas altas que van desde 2 a 10 capas hasta más 20 capas. El espesor del tablero varía desde 0.08 mm a 11.2 milímetros, con dimensiones máximas hasta 105 × 105 milímetros, Cumplir con los requisitos de empaquetado de chips complejos..

Procesamiento de línea fina: Utilizando un proceso semiaditivo modificado avanzado (MSAP) tecnología, UGPCB logra un patrón de líneas finas excepcional. Nuestra capacidad de ancho/espaciado de traza alcanza unos impresionantes 8 μm/8 μm (una décima parte del diámetro de un cabello humano), superando significativamente el nivel estándar de 50 μm/50 μm de los PCB convencionales..

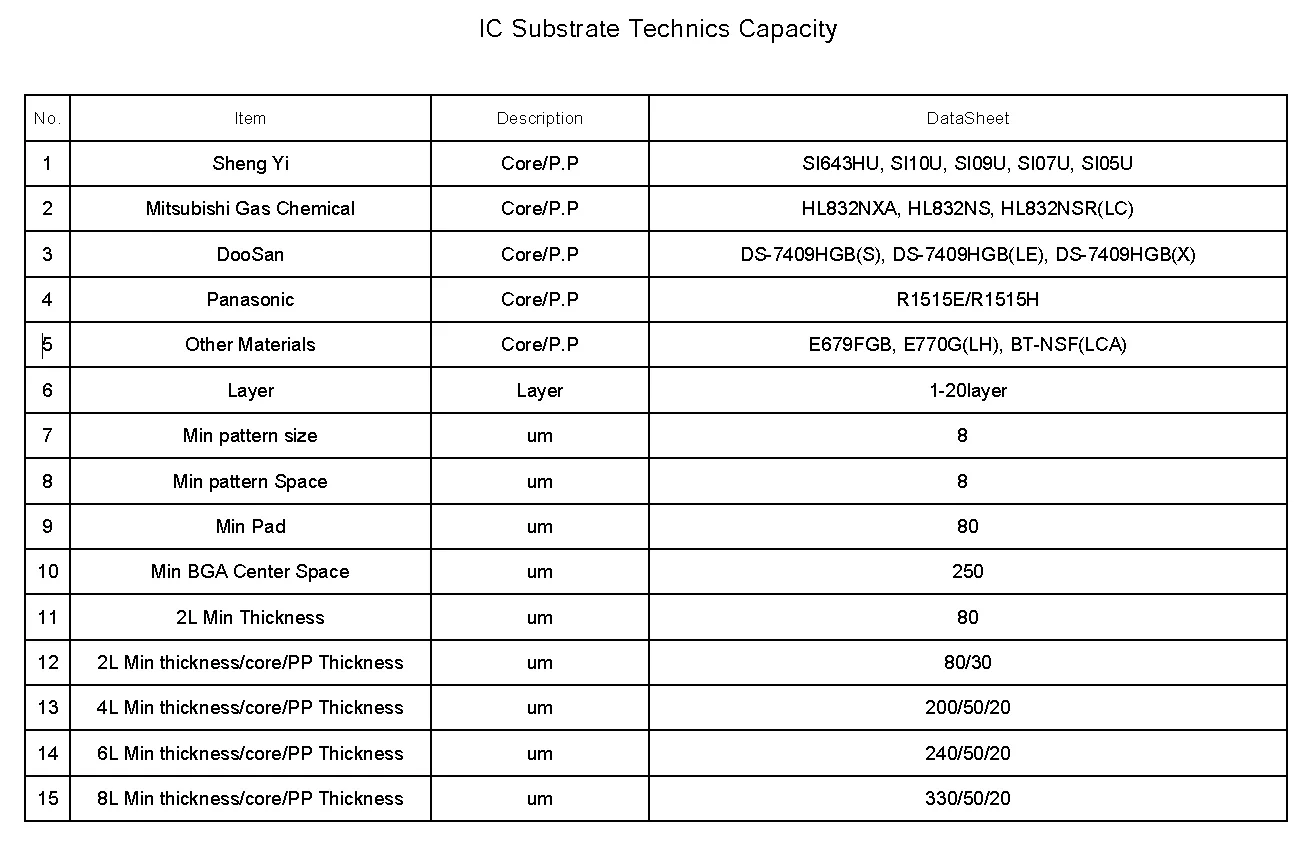

UGPCB's IC Substrate Process Capabilities

Tecnología de registro de alta precisión: Empleamos tecnología de alineación automatizada y exposición paralela para controlar el registro de capa a capa dentro de ±5μm., mejorando enormemente el rendimiento y la confiabilidad del producto.

Ventajas técnicas e innovaciones en la UGPCB

  1. Proceso de litografía avanzada

Usos de la UGPCB Imágenes directas láser (LDI) tecnología, eliminando las variaciones dimensionales asociadas con la impresión por contacto tradicional y permitiendo una tolerancia de alineación más estricta. Nuestro sistema LDI ofrece una profundidad de enfoque alta y continua (DOF) y mecanismos de compensación avanzados, permitiendo imágenes de alta precisión incluso en topografías de superficie irregulares.

“Establecer el DOF correcto es crucial para lograr una resolución óptima. Los ajustes de DOF incorrectos pueden provocar desviaciones en el ancho de la traza o en el espaciado, desconexiones, o defectos serpenteantes.”

  1. Tecnología de control de grabado de precisión

Mantenemos un control estricto sobre los parámetros clave en el proceso de grabado.. Cuando se utiliza grabado con amoníaco alcalino., El pH de la solución se mantiene entre 8.0 y 8.2, reduciendo eficazmente el corte socavado y el grabado lateral. Nuestra fórmula del factor de grabado es la siguiente:

Factor de grabado (FE) =D / (Ud. – D) × 2

Donde D es la profundidad del grabado y U es el ancho del socavado.. UGPCB mantiene un factor de grabado por encima 3.0, asegurando paredes laterales verticales y precisión dimensional.

  1. Tecnología de llenado Rigid-Flex y Micro-Via

Hemos desarrollado una tecnología de sustrato IC rígido-flexible que utiliza preimpregnado sin flujo de alta Tg y lámina de cobre puro., permitiendo sustratos rígidos-flexibles de 4 capas con un espesor total ≤240μm y una tolerancia de espesor dentro de ±5μm.

Nuestra tecnología de revestimiento de llenado por microvía supera desafíos técnicos críticos, aumentando el rendimiento para vías ciegas y enterradas de 1 a 4 capas en más de 30%.

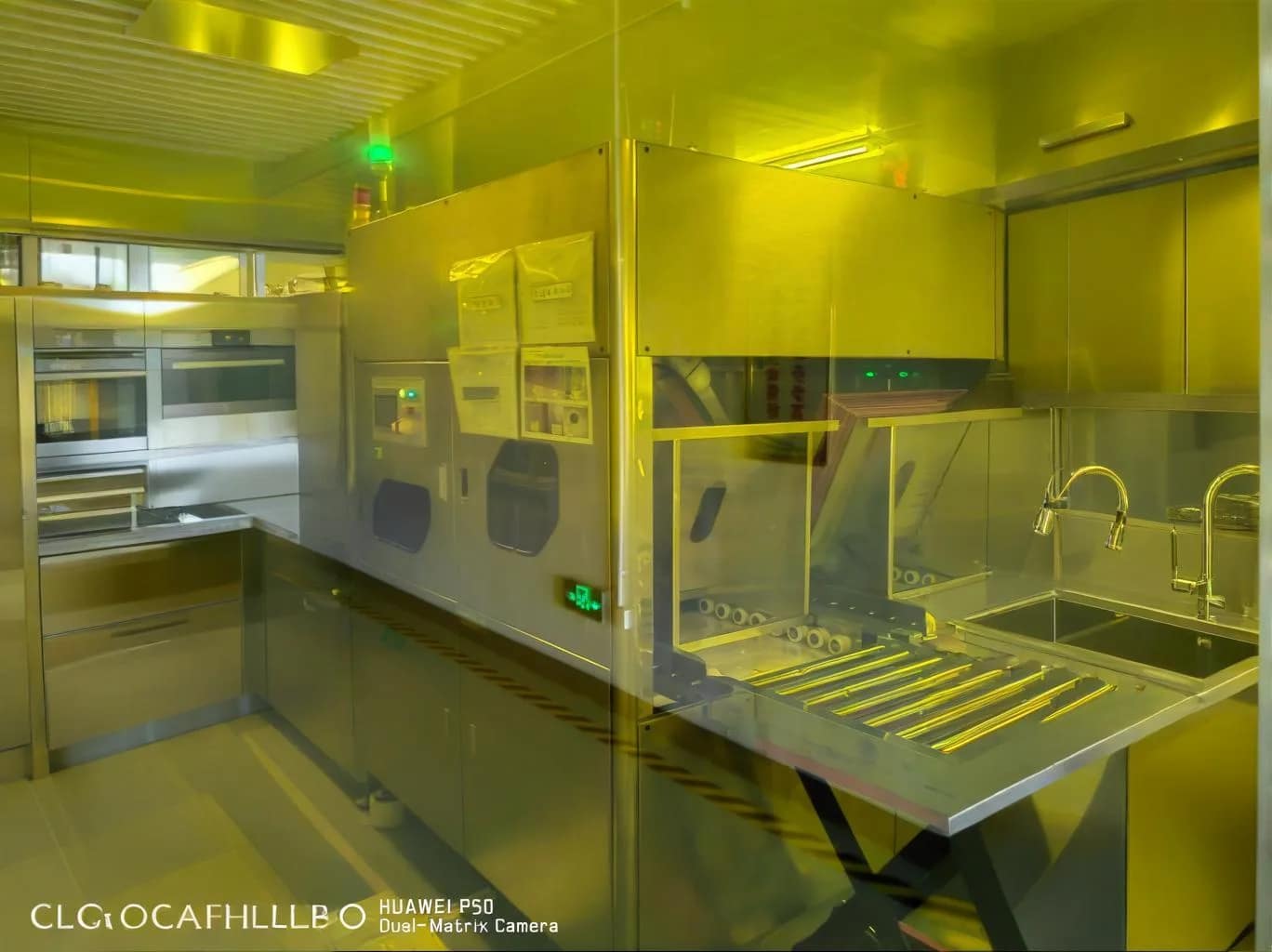

UGPCB's laser direct imaging equipment in operation, mostrando el proceso de fabricación de PCB de alta gama

Capacidad de pruebas y control de calidad en UGPCB

UGPCB ha establecido un sistema integral de control de calidad respaldado por equipos de inspección avanzados.:

  • Microscopio electrónico de barrido (CUAL): Para analizar estructuras finas de circuitos y causas de defectos.

  • Espectroscopía infrarroja por transformada de Fourier (FTIR): Para análisis de materiales y control de calidad.

  • Difracción de rayos X (XRD): Para análisis de estructura cristalina de materiales.

  • Cámara de prueba de choque de ciclo térmico: Para pruebas de confiabilidad del producto

Implementamos estrictos estándares de control de deformaciones.. La deformación se calcula utilizando la siguiente fórmula:

Deformación = (H / l) × 100%

Donde h es la altura máxima de alabeo y L es la longitud diagonal. Controlamos la deformación a continuación. 0.5%, superando con creces los niveles estándar de la industria de PCB.

Aplicaciones y ventajas del servicio de UGPCB

Los sustratos de circuitos integrados de UGPCB se utilizan ampliamente en diversas aplicaciones de alta gama.:

  • Chips AI y embalaje GPU/CPU: Nuestros equipos de sustrato HDI e IC admiten la fabricación de chips AI

  • 5Equipo de comunicación G/6G: Soluciones de sustrato de bajas pérdidas para aplicaciones de alta frecuencia

  • Electrónica para vehículos de nueva energía: Sustratos de circuitos integrados de grado automotriz que cumplen con requisitos de alta confiabilidad

  • Embalaje de chips de memoria: Admite traza/espacio de 20 μm/20 μm, con desarrollo continuo hacia 15μm/15μm

Brindamos servicios integrales de PCBA, cubriendo todo el proceso desde tarjeta de circuito impreso fabricación y adquisición de componentes al montaje y pruebas. Los clientes solo necesitan proporcionar archivos de diseño de PCB; nosotros nos encargamos del resto, reduciendo significativamente el tiempo y el costo.

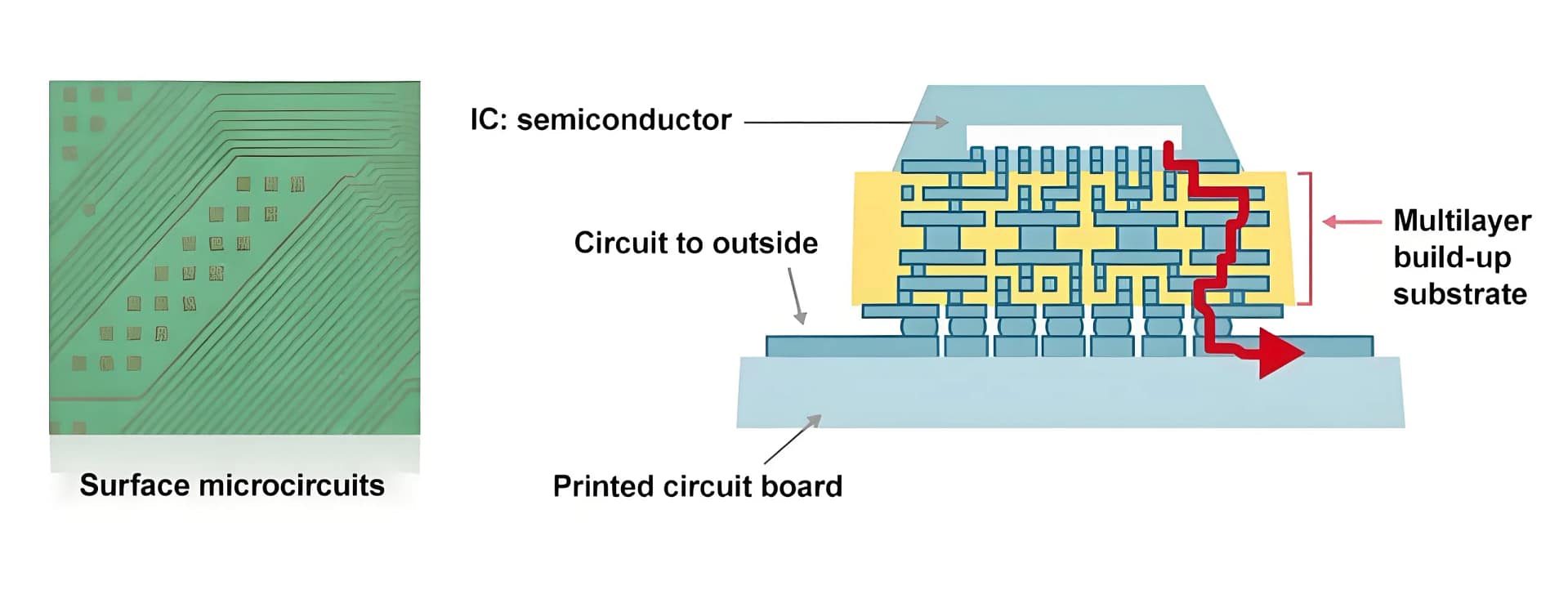

Sección transversal de la estructura del sustrato IC multicapa., highlighting UGPCB's high-layer PCB manufacturing capability

Conclusión

Con equipamiento técnico avanzado., estricto control de calidad, y amplia experiencia, UGPCB ha logrado logros notables en la fabricación de sustratos de circuitos integrados, romper los monopolios tecnológicos extranjeros y llenar los vacíos internos.

Seguimos dedicados a la innovación tecnológica y la mejora de la calidad., proporcionando a los clientes globales sustratos IC superiores y confiables y tarjeta de circuito impreso servicios para ayudarles a lograr un mayor éxito en la electrónica de alta gama.

Póngase en contacto con UGPCB hoy para experimentar el valor que nuestra avanzada tecnología de proceso de sustrato IC puede aportar a sus proyectos.!
