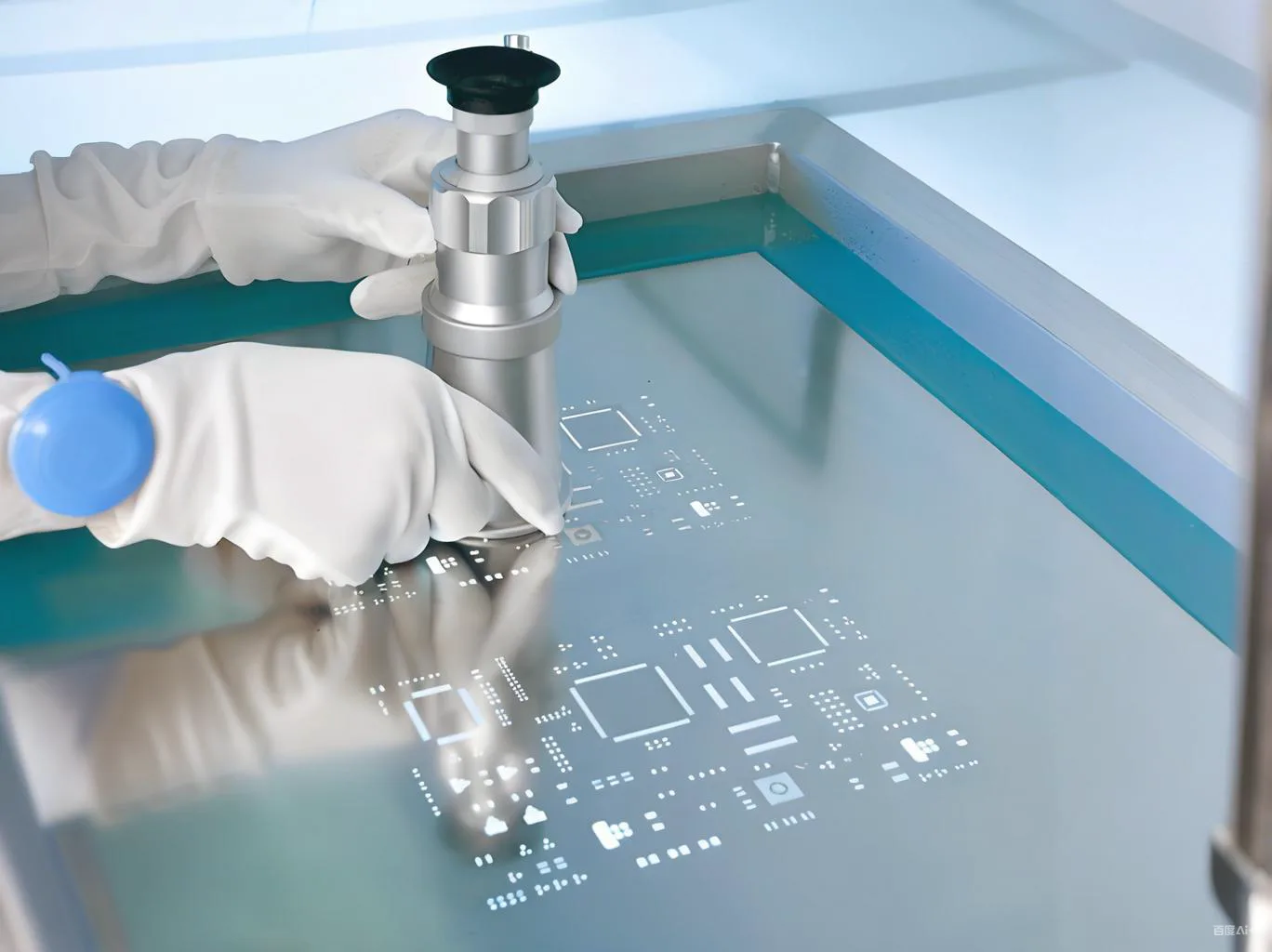

Guía completa para pruebas de tensión de plantillas de PCB: Parte delantera o trasera? Estándares y prácticas industriales de IPC

Introducción: El papel fundamental de la tensión de la plantilla en la fabricación SMT

En el mundo impulsado por la precisión de ensamblaje de PCB, La tensión de la plantilla representa un parámetro fundamental que influye directamente en la calidad de impresión de la soldadura en pasta y la confiabilidad del producto final.. A pesar de su importancia, Persiste la confusión en toda la industria de fabricación de productos electrónicos con respecto a la ubicación adecuada para la medición de tensión: parte frontal o trasera..

Los datos de la industria revelan que 87% de empresas de fabricación electrónica Utilizar consistentemente pruebas en la parte trasera como su metodología estándar., manteniendo las especificaciones de tensión por encima de 35 N/cm para nuevos plantillas y mínimo 25N/cm para plantillas en servicio activo.

Comprender los fundamentos de la tensión de la plantilla

¿Qué es la tensión de la plantilla??

La tensión de la plantilla se refiere a la fuerza por unidad de longitud que puede soportar la superficie de una plantilla., normalmente medido en Newtons por centímetro (N/cm). Este parámetro cuantifica el grado de tensión en la malla de la plantilla., impactando directamente las características de liberación de la pasta y la consistencia de la impresión en todo el proceso. Ensamblaje SMT proceso.

El impacto crítico en la calidad de impresión SMT

La tensión adecuada de la plantilla garantiza un contacto óptimo entre la plantilla y tarjeta de circuito impreso superficies de las almohadillas, facilitando la deposición precisa de pasta de soldadura. Según las directrices IPC-7525A, La medición inadecuada de la tensión representa un importante contribuyente a los defectos de impresión en alta densidad. Diseños de PCB.

Los datos de la industria indican que las plantillas con valores de tensión inferiores a 25 N/cm experimentan un 300% aumento de defectos de impresión, incluyendo puentes de soldadura, pasta insuficiente, y problemas de desalineación que comprometen tarjeta de circuito impreso fiabilidad.

El frente contra. Debate sobre las pruebas del reverso

Metodología de prueba frontal

La prueba frontal implica medir la tensión en la superficie de impresión que hace contacto con la PCB durante el proceso de aplicación de soldadura en pasta.. Los defensores argumentan que este enfoque refleja con mayor precisión las condiciones operativas que afectan la eficiencia de la transferencia de pasta..

Sin embargo, existen limitaciones importantes:

• Riesgo de dañar las aberturas grabadas con precisión

• Posible contaminación de superficies de impresión críticas

• Inconsistencia en la medición debido a tratamientos superficiales.

Ventajas de las pruebas en la parte trasera

Pruebas traseras, Realizado en la superficie no imprimible. (lado de la escobilla de goma), ha surgido como el metodología preferida de la industria Basado en consideraciones prácticas y mitigación de riesgos..

Soporte de principios físicos. este enfoque: La tensión representa una propiedad intrínseca del material distribuida por toda la malla de la plantilla.. En teoría, las mediciones tomadas desde cualquiera de las superficies deberían producir resultados idénticos dentro de las tolerancias de medición estándar..

Los beneficios prácticos incluyen:

• Eliminación del riesgo de daños en la superficie de impresión

• Condiciones de medición consistentes

• Interrupción mínima de la producción

• Compatibilidad con equipos de prueba automatizados

Análisis de estándares IPC

IPC-7525B: Pautas de diseño de plantillas

El estándar IPC-7525B establece requisitos fundamentales para la fabricación de esténciles y el control de calidad, pero mantiene una ambigüedad deliberada con respecto a los protocolos de ubicación de pruebas específicos.. La norma enfatiza el mantenimiento de la tensión durante toda la vida útil de la plantilla y al mismo tiempo evita los mandatos prescriptivos de ubicación de pruebas..

Interpretación e implementación de la industria

Mientras Normas IPC Proporcionar requisitos de desempeño en lugar de especificaciones de procedimiento., Las mejores prácticas de la industria han establecido marcos de implementación claros.. Los principales fabricantes de productos electrónicos y proveedores de plantillas han desarrollado protocolos de prueba estandarizados alineados con los objetivos de calidad de IPC y al mismo tiempo abordan limitaciones prácticas de fabricación..

Procedimiento de prueba estándar: Metodología de cinco pasos

Preparación y calibración

1. Configuración ambiental: Coloque la plantilla horizontalmente sobre una superficie estable.

2. Preparación de la superficie: Limpiar las áreas de medición para eliminar la contaminación.

3. Calibración de instrumentos: Verificar la calibración del tensiómetro utilizando estándares de referencia

Protocolo de medición

Implementar el método de medición de cinco puntos:

• Cuatro ubicaciones en las esquinas (15-20cm desde los bordes del marco)

• Una posición central

• Presión de aplicación constante

• Alineación paralela con orientación de malla.

Mesa: Procedimiento de prueba de tensión de plantilla estándar

Criterios de aceptación y toma de decisiones

Nuevas plantillas debe demostrar valores de tensión superiores a 35 N/cm con una variación inferior a 5 N/cm entre los puntos de medición. Plantillas de producción activa. Mantener la tensión por encima de 25 N/cm sigue siendo adecuado para un uso continuo., mientras que aquellos que caen por debajo de este umbral requieren reemplazo inmediato para garantizar los estándares de calidad de PCB.

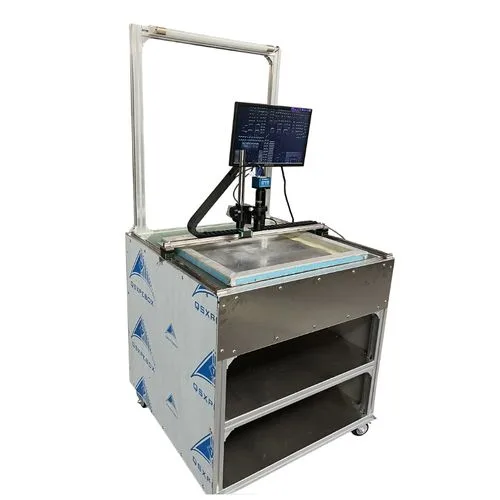

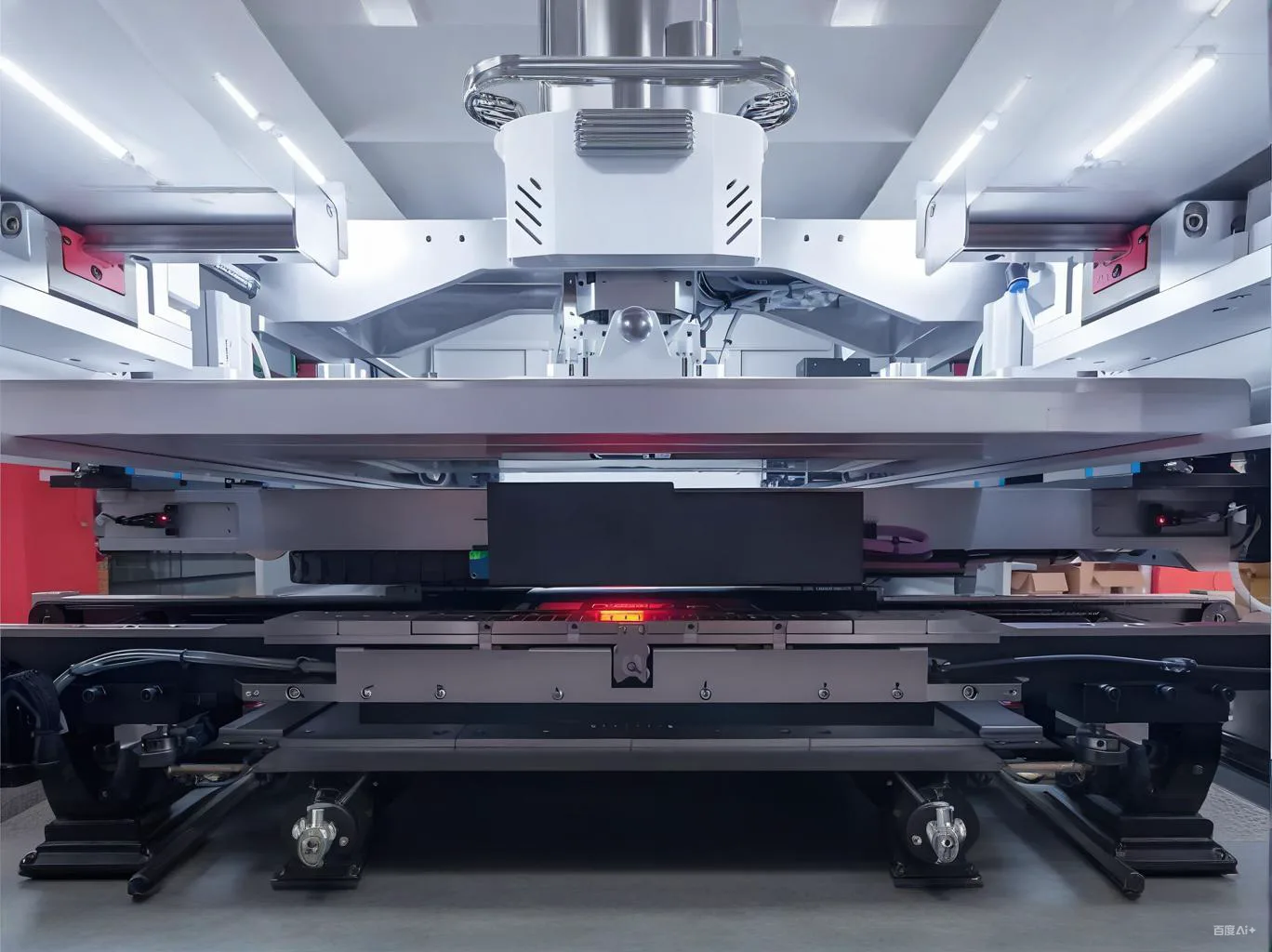

Tecnologías y metodologías de prueba avanzadas

Sistemas automatizados de monitoreo de tensión

Industria 4.0 Las iniciativas han impulsado el desarrollo de sistemas integrados de gestión de esténciles que incluyen:

• Mapeo de tensión automatizado

• Adquisición de datos en tiempo real

• Algoritmos de reemplazo predictivo

• Integración de gemelos digitales

Aplicaciones de plantillas especializadas

Tecnologías avanzadas de plantillas que incluyen plantillas electroformadas, superficies nanorecubiertas, y configuraciones de diseño escalonado requieren enfoques de prueba modificados. Los fabricantes deben consultar con los proveedores de plantillas para establecer protocolos de prueba específicos de la aplicación que mantengan la integridad de la medición y al mismo tiempo se adapten a características estructurales únicas..

Marco de implementación y mejores prácticas

Integración de la gestión de calidad

La gestión exitosa de la tensión del esténcil requiere una integración integral en los sistemas de gestión de calidad.:

Requisitos de documentación:

• Registros de seguimiento de vida útil de la plantilla

• Programas de calibración regulares

• Certificaciones de capacitación de operadores

• Datos de control estadístico de procesos.

Mantenimiento preventivo:

• Verificación de tensión programada

• Planificación de sustitución progresiva

• Análisis del modo de falla

• Iniciativas de mejora continua

Capacitación y Certificación de Personal

La competencia del operador impacta directamente en la confiabilidad de las mediciones y la consistencia del proceso.. Implementar programas de capacitación estructurados que cubran:

• Fundamentos de la teoría de la tensión.

• Manejo adecuado del instrumento

• Estandarización de técnicas de medición.

• Habilidades de interpretación de datos.

• Metodologías de resolución de problemas

Estudio de caso: Logro de excelencia en fabricación

Un fabricante líder de electrónica automotriz implementó pruebas de tensión de plantilla estandarizadas en la parte posterior en sus instalaciones de producción globales., logrando notables mejoras de calidad:

Indicadores clave de desempeño:

• Defectos relacionados con la tensión de la plantilla reducidos en 68%

• Vida útil de la plantilla extendida a 80,000 ciclos

• La consistencia de la calidad de impresión mejoró a 98% índice de capacidad

• Los costos anuales de adquisición de plantillas se redujeron en 32%

Factores de éxito:

• Implementación de metodología de prueba unificada

• Equipos avanzados de monitoreo de tensión.

• Certificación integral de operador

• Decisiones de reemplazo basadas en datos

Conclusión y recomendaciones

Las pruebas de tensión de la plantilla representan una actividad crítica de garantía de calidad en la fabricación SMT, Influyendo directamente en el rendimiento de impresión de soldadura en pasta y en la confiabilidad del producto final.. Mientras que los estándares IPC establecen requisitos de desempeño sin especificar ubicaciones de prueba, El consenso de la industria favorece firmemente la metodología de prueba posterior basada en consideraciones prácticas y principios de gestión de riesgos..

Recomendaciones de implementación:

1. Establecer protocolos de prueba estandarizados en la parte trasera

2. Implementar programas regulares de calibración para equipos de medición de tensión.

3. Desarrollar sistemas integrales de seguimiento del ciclo de vida de las plantillas

4. Integre el monitoreo de tensión en el control estadístico de procesos

5. Proporcionar capacitación y certificación continua a los operadores.

Como componentes electronicos Continuar hacia la miniaturización y una mayor complejidad., La gestión precisa de la tensión de la plantilla se vuelve cada vez más crítica para el éxito de la fabricación.. La implementación de protocolos de prueba sólidos garantiza una calidad de impresión constante, reduce las tasas de defectos, y optimiza la utilización de la plantilla en todo el fabricación de PCBA proceso.
