Design de empilhamento de PCB: Um guia abrangente do básico à otimização de sinal de alta velocidade



No design eletrônico moderno, PCB (Placa de circuito impresso) o design de empilhamento é um dos principais fatores que determinam o desempenho do circuito, confiabilidade, e custo. Especialmente quando o número de camadas excede quatro, o design de empilhamento não afeta apenas a integridade do sinal, compatibilidade eletromagnética (Emc), e gerenciamento térmico, mas também impacta diretamente os custos de fabricação e a complexidade do processo. Este artigo começará com conceitos fundamentais, aprofundar-se nos princípios básicos de Placa de circuito impresso projeto de empilhamento, Seleção de material, e estratégias de otimização de sinal de alta velocidade, ajudando os engenheiros a tomar decisões mais informadas durante o processo de design.

Fundamentos do design de empilhamento de PCB

O que é empilhamento de PCB?

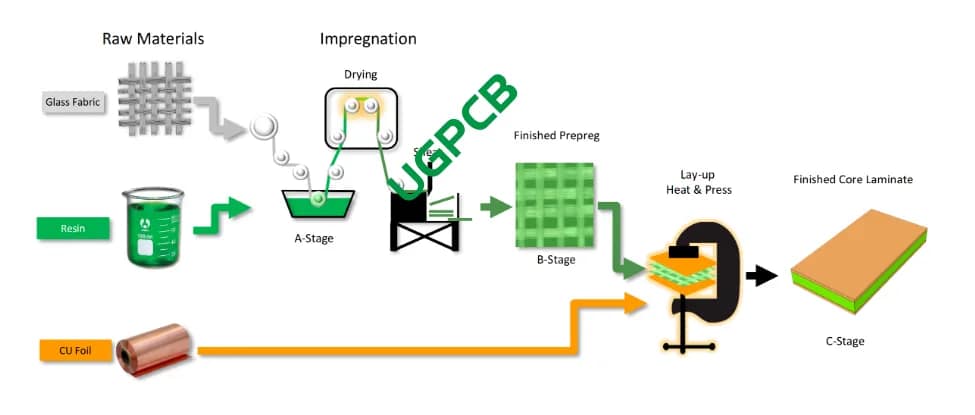

Empilhamento de PCB refere-se ao processo de empilhamento de múltiplas camadas de núcleos revestidos de cobre (Essencial), pré-impregnado (Predeg, abreviado como PP), e folha de cobre em uma sequência específica, que são então laminados para formar um integrado placa de circuito multicamada estrutura. O núcleo do design de empilhamento reside na alocação racional das camadas de sinal, camadas de energia, e camadas de solo para atender ao desempenho elétrico, força mecânica, e requisitos de controle de custos.

Para solteiro ou placas de dupla camada, o design de empilhamento é relativamente simples, normalmente exigindo apenas a seleção da espessura apropriada da placa revestida de cobre e do peso do cobre. No entanto, ao projetar placas multicamadas com quatro ou mais camadas, o design de empilhamento torna-se complexo e crítico. Por exemplo, o projeto de empilhamento de uma placa de 16 camadas deve considerar a integridade do sinal, controle de impedância, Blindagem EMC, Gerenciamento térmico, e outros fatores.

Materiais-chave no design de empilhamento

• Núcleo revestido de cobre (Essencial): Composto por substrato isolante (como resina epóxi, fibra de vidro) e folha de cobre, fornecendo suporte mecânico e isolamento elétrico.
• Predeg (Predeg): Fabricado em tecido de fibra de vidro impregnado com resina epóxi, usado para ligação e isolamento entre camadas.
• Folha de cobre: Usado para formar traços condutores, com espessuras comuns de 0,5 onças (18μm), 1onças (35μm), e 2 onças (70μm).

Princípios Básicos do Design de Empilhamento de PCB

Alocação de Camada e Integridade de Sinal

Ao projetar PCBs multicamadas, o número de camadas deve primeiro ser determinado com base na escala do circuito e nos requisitos de EMC. Tipicamente, camadas de sinal, camadas de energia, e as camadas de terra devem ser distribuídas alternadamente para reduzir diafonia de sinal e interferência eletromagnética. Por exemplo, para sinais de alta velocidade, um “GND/Sinal/GND” combinação de empilhamento é recomendada para minimizar o acoplamento de diafonia.

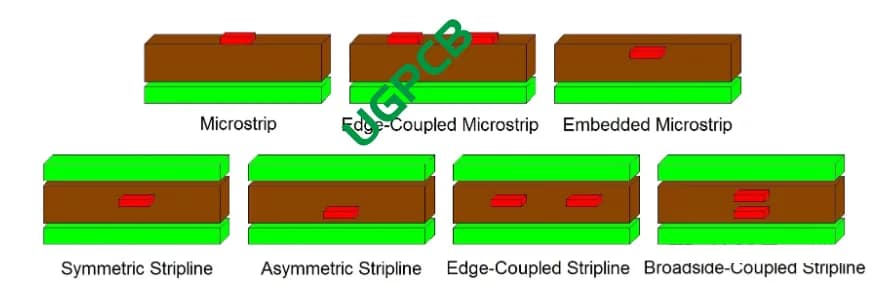

• Stripline: Adequado para sinais críticos de alta velocidade, onde a linha de sinal está imprensada entre dois planos de terra, proporcionando excelente blindagem.
• Microfaixa: Adequado para sinais de alta velocidade não críticos, onde a linha de sinal está na camada externa, oferecendo roteamento flexível, mas blindagem mais pobre.

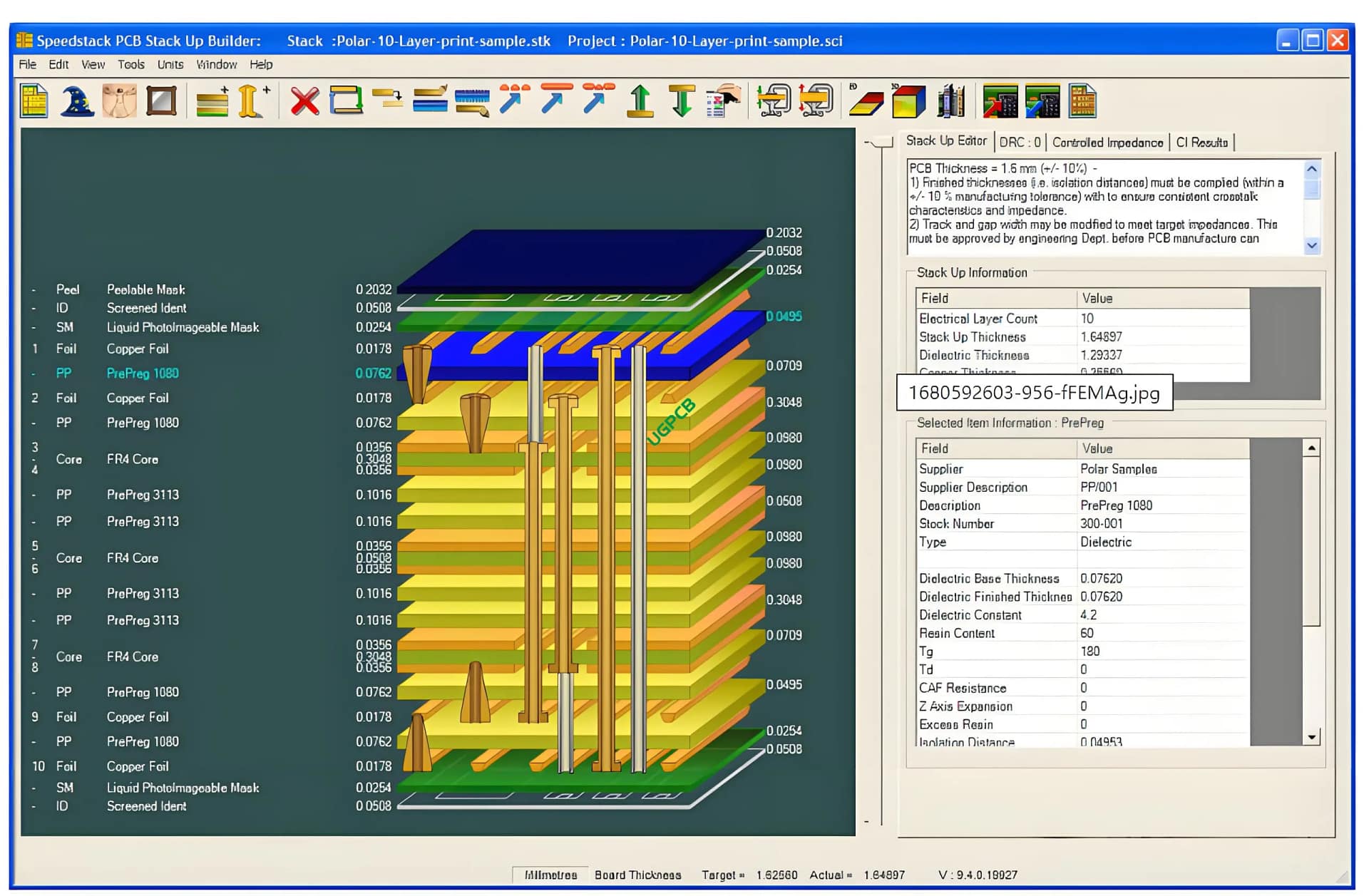

Controle de impedância

O controle de impedância é um dos aspectos centrais do design de PCB de alta velocidade. A impedância comum de terminação única é 50Ω, e a impedância diferencial é 100Ω. A incompatibilidade de impedância pode causar reflexão do sinal, distorção, e radiação, afetando a integridade do sinal. Os principais parâmetros para controle de impedância incluem:

• Largura e espaçamento do traço: Fatores primários que afetam a impedância.
• Constante dielétrica: Materiais com baixas constantes dielétricas ajudam a reduzir o atraso e a perda do sinal.
• Espessura do Cobre: As camadas de sinal internas normalmente usam espessura de cobre de 0,5 onças para atender aos requisitos precisos de gravação.

Projeto EMC

O objetivo do projeto EMC é reduzir a interferência eletromagnética (EMI) e melhorar as capacidades anti-interferência. Alguns princípios básicos incluem:

• Camadas Adjacentes de Energia e Solo: Utilize a capacitância intercalar como um capacitor de suavização de potência enquanto protege as correntes de radiação.
• Camadas de roteamento adjacentes às camadas de energia ou de solo: Reduza a interferência através do cancelamento de fluxo.
• Plano Terrestre como Camada de Escudo: Suprima a interferência de RF de modo comum e reduza a impedância de distribuição de energia de alta frequência.

Estratégias de otimização para projeto de empilhamento de PCB de alta velocidade

Seleção de material

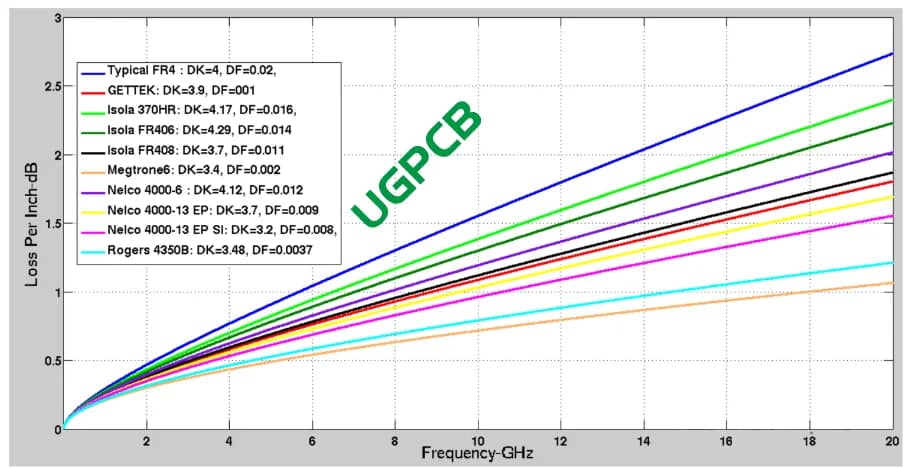

PCBs de alta velocidade requerem materiais com tangente de baixa perda (Df) e baixa constante dielétrica (Dk). Os materiais FR-4 comuns são adequados para a maioria das aplicações, mas para cenários de alta velocidade, materiais de alto desempenho, como a série Megtron4/6 da Panasonic, são recomendados. Por exemplo, Megtron6 ​​exibe uma perda de sinal de apenas 0,85dB/polegada a 28Gbps, enquanto o FR-4 tem uma perda de até 2dB/polegada.

Efeito Fibra de Vidro e Rugosidade da Folha de Cobre

• Efeito Fibra de Vidro: O estilo de tecelagem de diferentes tecidos de fibra de vidro afeta as características do sinal. Para mitigar o efeito da fibra de vidro, escolha tipos de fibra de vidro com janelas de resina minimizadas ou use métodos de roteamento Zig-Zag.

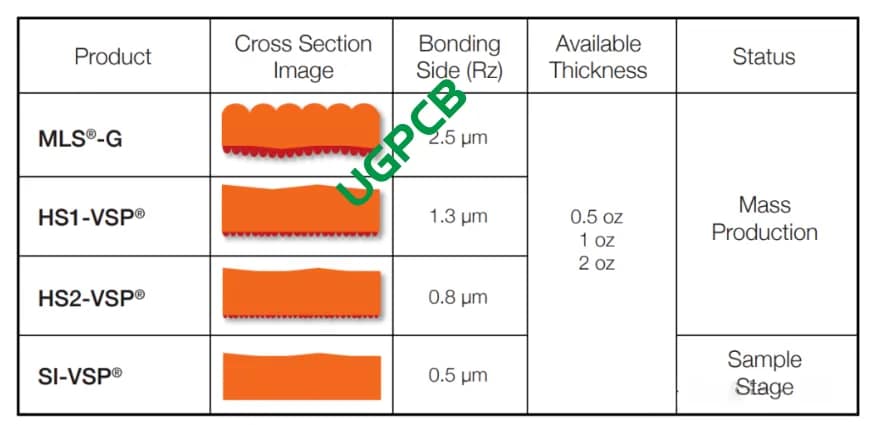

• Rugosidade da folha de cobre: Em design de sinal de alta velocidade, a rugosidade da superfície da folha de cobre afeta a transmissão do sinal. Seu impacto é mínimo abaixo de 5 GHz, mas torna-se significativo acima de 10 GHz.

Gerenciamento térmico

PCBs de alta velocidade geralmente vêm com alto consumo de energia, tornando o gerenciamento térmico crucial. Algumas estratégias de otimização incluem:

• Seleção de materiais de alta condutividade térmica: Como substratos à base de metal (alumínio ou cobre).
• Projetando almofadas térmicas e vias: Melhorar a eficiência da condução de calor.
• Aumentando os Planos Terrestres e as Áreas de Derramamento de Cobre: Melhore as capacidades de dissipação de calor.

Aplicações práticas de design de empilhamento de PCB

16-Projeto de empilhamento de placa de camada

Tomando uma placa de 16 camadas como exemplo, uma estrutura de empilhamento típica é a seguinte:

1. Camada superior (Camada de sinal)
2. Camada Terrestre
3. Camada de sinal
4. Camada de energia
5. Camada de sinal
6. Camada Terrestre
7. Camada de sinal
8. Camada Central
9. Camada de sinal
10. Camada Terrestre
11. Camada de sinal
12. Camada de energia
13. Camada de sinal
14. Camada Terrestre
15. Camada de sinal
16. Camada Inferior (Camada de sinal)

Esta estrutura reduz efetivamente a diafonia e a interferência eletromagnética, distribuindo alternadamente o sinal e as camadas de aterramento, ao mesmo tempo em que atende aos requisitos de controle de impedância dos sinais de alta velocidade..

Através do projeto de estrutura

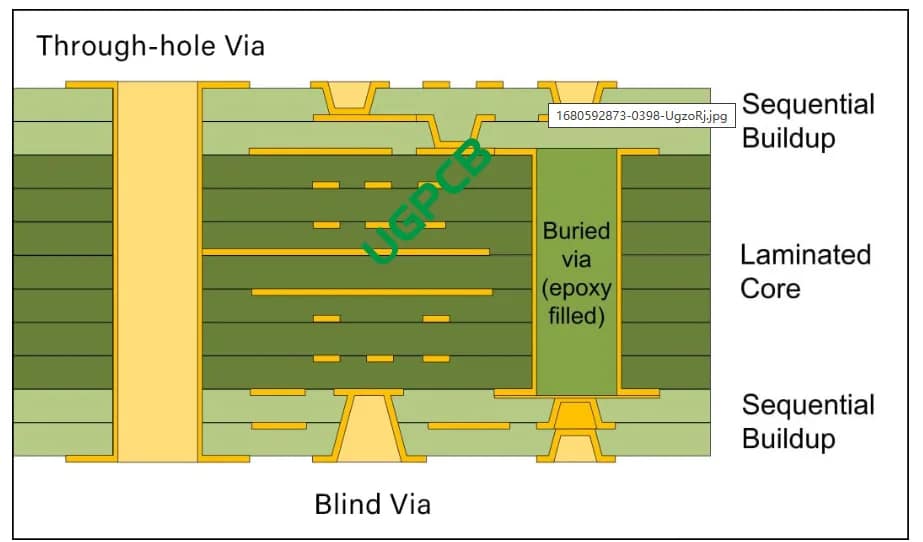

Em PCBs HDI, vias cegas e vias enterradas são amplamente utilizadas para otimizar o espaço de roteamento. No entanto, estas estruturas via aumentam a dificuldade e o custo de fabricação. Portanto, através de estruturas devem ser simplificadas durante o projeto, como priorizar vias de passagem (PTH).

Conclusão

O projeto de empilhamento de PCB é uma tarefa complexa e crítica que envolve a seleção de materiais, alocação de camadas, controle de impedância, Design EMC, e gerenciamento térmico. Através de design de empilhamento racional, o desempenho e a confiabilidade do circuito podem ser melhorados enquanto se controla efetivamente os custos. Para design de PCB de alta velocidade, selecionando materiais de baixa perda, otimizando os efeitos da fibra de vidro e a rugosidade da folha de cobre, e o fortalecimento do gerenciamento térmico são fundamentais para garantir a integridade e estabilidade do sinal.

Seja você um iniciante ou um engenheiro experiente, dominar os princípios básicos e as estratégias de otimização do design de empilhamento de PCB estabelecerá uma base sólida para o design bem-sucedido de produtos eletrônicos.
