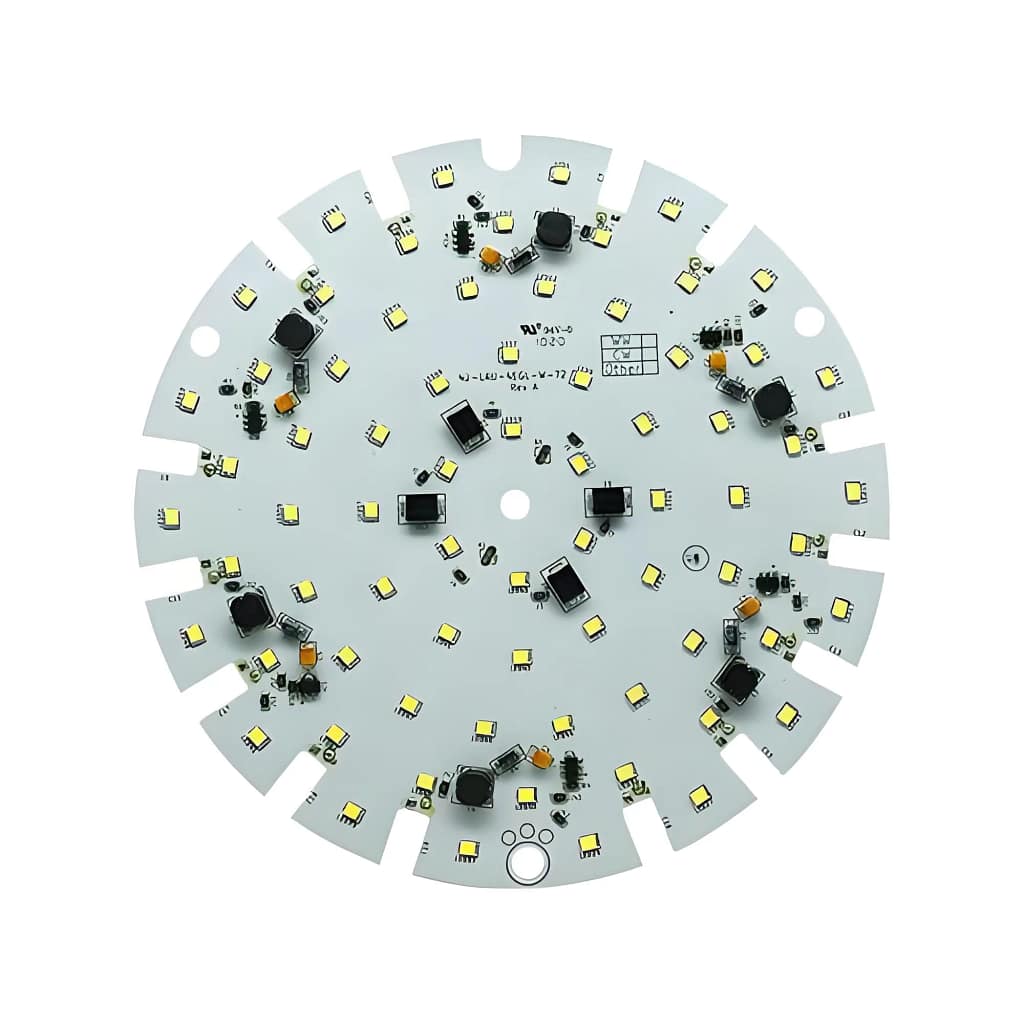

Visão geral da luz LED PCBA

Introdução

O Light LED PCBA é um conjunto de placa de circuito impresso compacto e eficiente projetado para aplicações de iluminação LED. Este PCBA apresenta 1-2 camadas de material condutor, tornando-o adequado para projetos de circuitos mais simples, mantendo alto desempenho e confiabilidade.

Definição

Um Light LED PCBA refere-se a um conjunto de placa de circuito impresso que incorpora tecnologia de montagem em superfície (SMT) ou tecnologia de furo passante (THT) componentes específicos para aplicações de iluminação LED. O PCBA inclui todos os componentes eletrônicos necessários soldados no PCB, pronto para integração em um sistema de iluminação LED.

Princípio de funcionamento

O princípio de funcionamento de um Light LED PCBA envolve o uso de traços de cobre condutivo em um substrato não condutor para criar caminhos elétricos. Esses caminhos conectam vários componentes eletrônicos, como LEDs, resistores, e capacitores. Quando a corrente elétrica flui por esses caminhos, ele alimenta os LEDs, fazendo com que emitam luz.

Aplicações

Este tipo de PCBA é amplamente utilizado em várias aplicações de iluminação LED, incluindo:

Luminárias residenciais e comerciais
Sistemas de iluminação automotiva
Sinalização e iluminação de display
Iluminação decorativa e arquitetônica

Classificação

Os PCBAs podem ser classificados com base em vários critérios:

Por número de camadas: Camada única, camada dupla, ou multicamadas (incluindo 1-2 camadas)
Por tipo de componentes: Orifício passante, montagem em superfície, ou uma combinação de ambos
Por material de substrato: FR-4, alumínio, cobre, etc..

Materiais

Os materiais primários usados na construção de um Light LED PCBA incluem:

Substrato: FR-4, alumínio, cobre
Tratamento de superfície: HASL sem chumbo / OSP (Proteção com solventes orgânicos)
Resistência à solda: Branco
Espessura do Cobre: 0.5onças-2 onças
Cor da tela de seda: Preto

Desempenho

O desempenho deste PCBA é caracterizado por:

Alta condutividade térmica devido às camadas de cobre
Baixa perda de sinal e alta integridade de sinal
Resistência a fatores ambientais como umidade e variações de temperatura
Conformidade com RoHS e padrões de montagem sem chumbo

Estrutura

A estrutura de um Light LED PCBA normalmente inclui:

Traços de cobre condutor em um substrato não condutor
Componentes de montagem em superfície e/ou furo passante soldados na PCB
Uma máscara de solda branca cobrindo a camada superior para proteção e identificação
Uma serigrafia preta para etiquetagem e identificação de componentes

Características

Os principais recursos deste PCBA incluem:

Design compacto e leve adequado para aplicações com espaço limitado
Capacidades superiores de gerenciamento térmico
Maior durabilidade e longevidade em vários ambientes de iluminação
Compatibilidade com uma ampla gama de componentes LED

Processo de Produção

O processo de produção de um Light LED PCBA envolve várias etapas:

Projeto: Usando software especializado para criar o layout do circuito e posicionamento dos componentes.
Preparação de Materiais: Selecionando e preparando o substrato, Folha de cobre, e outros materiais.
Empilhamento de camada: Empilhando as camadas de cobre e materiais dielétricos.
Através de perfuração: Fazendo furos nas camadas empilhadas para vias (se aplicável).
Revestimento: Revestindo as vias com cobre para garantir a conectividade elétrica.
Gravura: Removendo o excesso de cobre para formar o padrão de circuito desejado.
Posicionamento de Componentes: Soldar componentes de montagem em superfície e/ou furo passante na PCB.
Teste: Realização de testes rigorosos para garantir funcionalidade e conformidade com os padrões.
Inspeção Final: Garantir que o PCBA atenda a todos os critérios de qualidade e desempenho.

Casos de uso

Casos de uso comuns para Light LED PCBA incluem:

Instalações de iluminação residencial e comercial onde a eficiência energética e a longevidade são cruciais
Sistemas de iluminação automotiva que exigem alta confiabilidade e desempenho
Iluminação de sinalização e display em aplicações de varejo e publicidade
Projetos de iluminação decorativa e arquitetônica que necessitam de designs personalizados e alta estética

Conclusão

O Light LED PCBA é uma solução avançada e confiável para diversas aplicações de iluminação LED. Seu design compacto, materiais de alto desempenho, e a conformidade com os padrões da indústria fazem dele a escolha ideal para engenheiros e fabricantes que buscam soluções eletrônicas eficientes e duráveis.
