PCB ป้องกันแบตเตอรี่: ผู้พิทักษ์ที่จำเป็นสำหรับความปลอดภัยและประสิทธิภาพของแบตเตอรี่ของคุณ

อัน PCB ป้องกันแบตเตอรี่ เป็นการบูรณาการที่สำคัญ แผงวงจร ออกแบบมาโดยเฉพาะเพื่อปกป้องแบตเตอรี่แบบชาร์จไฟได้, เช่นเซลล์ลิเธียมไอออน. ลองนึกถึงสิ่งนี้ในฐานะผู้พิทักษ์อัจฉริยะที่คอยตรวจสอบพารามิเตอร์ที่สำคัญของแบตเตอรี่อย่างต่อเนื่อง. บทบาทหลักคือการจัดการกระบวนการชาร์จและการคายประจุโดยการควบคุมแรงดันไฟฟ้า, ปัจจุบัน, และอุณหภูมิ. การป้องกันอย่างระมัดระวังนี้จะช่วยป้องกันสภาวะที่เป็นอันตรายและช่วยให้แบตเตอรี่ทำงานได้ภายในขีดจำกัดที่ปลอดภัย, เพิ่มทั้งความปลอดภัยและอายุการใช้งานของแบตเตอรี่อย่างมีนัยสำคัญ. เป็นหัวใจสำคัญของระบบการจัดการแบตเตอรี่ที่ทันสมัย, PCB แบบพิเศษเหล่านี้เป็นสิ่งที่ขาดไม่ได้ในทุกสิ่งตั้งแต่อุปกรณ์อิเล็กทรอนิกส์แบบพกพาไปจนถึงยานพาหนะไฟฟ้า.

PCB ป้องกันแบตเตอรี่คืออะไร? คำจำกัดความหลัก

ที่แกนกลางของมัน, อัน PCB ป้องกันแบตเตอรี่ ได้รับการออกแบบอย่างพิถีพิถัน แผงวงจรพิมพ์ ที่เป็นเจ้าภาพชุดของ ส่วนประกอบอิเล็กทรอนิกส์. ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อปกป้องแบตเตอรี่จากสถานการณ์อันตรายต่างๆ:

• การป้องกันการชาร์จไฟเกิน: ป้องกันไม่ให้แบตเตอรี่เกินแรงดันไฟฟ้าสูงสุด, ซึ่งอาจนำไปสู่ความร้อนสูงเกินไปหรือไฟไหม้ได้.

• การป้องกันการคายประจุมากเกินไป: ป้องกันไม่ให้แบตเตอรี่หมดพลังงานต่ำกว่าแรงดันไฟฟ้าขั้นต่ำ, สภาวะที่อาจทำให้เกิดความเสียหายอย่างถาวร.

• การป้องกันกระแสเกินและไฟฟ้าลัดวงจร: ขัดจังหวะวงจรเมื่อตรวจพบกระแสไหลมากเกินไป, ปกป้องทั้งแบตเตอรี่และอุปกรณ์ที่จ่ายไฟ.

• การจัดการความร้อน: ตรวจสอบอุณหภูมิเพื่อป้องกันการทำงานในสภาวะที่ร้อนหรือเย็นจัดซึ่งอาจทำให้สุขภาพแบตเตอรี่เสื่อมลง.

แผงป้องกันแบตเตอรี่ขั้นสูง, เช่นเดียวกับการออกแบบอ้างอิง TIDA-00792, แม้กระทั่งรวมคุณสมบัติเช่น ปรับสมดุลของเซลล์ เพื่อปรับประจุให้เท่ากันในหลาย ๆ เซลล์, และ การวัดก๊าซ เพื่อประมาณรันไทม์ของระบบที่เหลืออยู่อย่างแม่นยำ.

ข้อควรพิจารณาในการออกแบบที่สำคัญสำหรับ PCB ป้องกันแบตเตอรี่

การออกแบบแผงวงจรป้องกันแบตเตอรี่ที่เชื่อถือได้ต้องได้รับความเอาใจใส่อย่างระมัดระวังต่อปัจจัยสำคัญหลายประการที่ส่งผลต่อประสิทธิภาพของแผงวงจร, ความทนทาน, และความปลอดภัย.

การเลือกวัสดุ: รากฐานของความน่าเชื่อถือ

วัสดุที่พบบ่อยที่สุดสำหรับ PCB ป้องกันแบตเตอรี่คือ FR4, ลามิเนตอีพอกซีเสริมใยแก้วที่ขึ้นชื่อในด้านความแข็งแรงเชิงกลที่ดีเยี่ยมและคุณสมบัติหน่วงไฟ (สิ่งที่จำเป็นสำหรับการใช้งานที่มีความสำคัญด้านความปลอดภัย). FR4 เป็นตัวเลือกอเนกประสงค์และคุ้มค่าที่ตรงตามมาตรฐานความปลอดภัยที่เข้มงวด เช่น UL94V-0.

รูปแบบที่แม่นยำและความคลาดเคลื่อนในการผลิต

เนื่องจาก PCB เหล่านี้มักใช้ในอุปกรณ์ขนาดกะทัดรัด, โดยทั่วไปแล้ว PCB ขนาดเล็ก ต้องการความแม่นยำในการผลิตสูง. ข้อกำหนดทั่วไป, เท่าที่เห็นในแบบจำลองของ UGPCB, รวมถึง:

• การติดตาม/อวกาศขั้นต่ำ: 4MIL (0.1มม). วงจรแบบละเอียดนี้ช่วยให้มีการออกแบบที่กะทัดรัดและหนาแน่นมากขึ้น.

• ความหนาสำเร็จรูป: 0.6มม, ทำให้บอร์ดบางและเหมาะสำหรับชุดแบตเตอรี่ที่มีพื้นที่จำกัด.

การเลือกส่วนประกอบ: ปรับสมดุลประสิทธิภาพและค่าใช้จ่าย

การเลือกส่วนประกอบส่งผลโดยตรงต่อประสิทธิภาพของบอร์ด และมักถูกจัดหมวดหมู่ตามกลุ่มตลาดที่แตกต่างกัน:

• ไอซีป้องกัน: การออกแบบระดับไฮเอนด์อาจใช้ชิปจากผู้ผลิตเช่น TI (เช่น, ซีรีย์ BQ76940), ไซโก้, หรือริโก้. ไอซีเหล่านี้คือ “สมอง” ที่ทำให้การตัดสินใจด้านการคุ้มครอง.

• MOSFET: สิ่งเหล่านี้ทำหน้าที่เป็น “สวิตช์” ที่ตัดการเชื่อมต่อแบตเตอรี่ระหว่างสภาวะผิดปกติ. เกณฑ์การคัดเลือกประกอบด้วยความต้านทานออนต่ำและความสามารถในการจัดการกระแสไฟฟ้าสูง (เช่น, CSD19536KTT ของ TI).

• ส่วนประกอบแบบพาสซีฟ: ตัวต้านทานและตัวเก็บประจุจากแบรนด์ที่มีชื่อเสียง เช่น TDK ได้รับเลือกเนื่องจากมีความแม่นยำและความน่าเชื่อถือสูง, ด้วยตัวเก็บประจุโดยเฉพาะในวัสดุ X5R หรือ X7R เพื่อหลีกเลี่ยงการเบี่ยงเบนของความจุ.

การรักษาพื้นผิวที่แข็งแกร่ง

ทองแช่ (เห็นด้วย) เป็นพื้นผิวที่ต้องการสำหรับ PCB ป้องกันแบตเตอรี่. มีพื้นผิวเรียบเพื่อการบัดกรีที่เชื่อถือได้, ทนต่อการกัดกร่อนได้ดีเยี่ยม, และการนำไฟฟ้าได้ดี, ซึ่งเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือในระยะยาวของวงจรป้องกัน.

PCB ป้องกันแบตเตอรี่ทำงานอย่างไร?

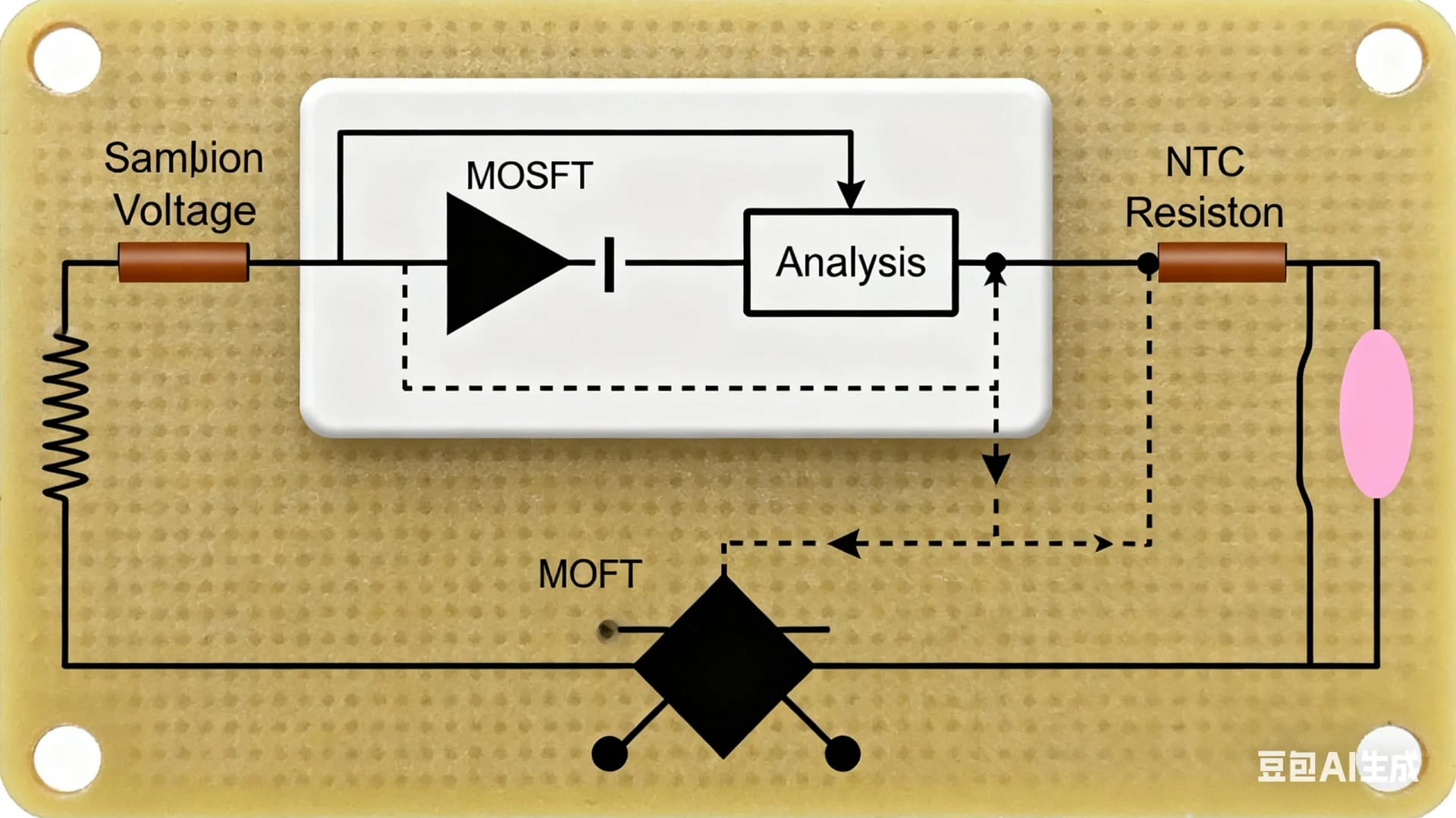

การทำงานของ PCB ป้องกันแบตเตอรี่เป็นวงจรการตรวจสอบและควบคุมอย่างต่อเนื่อง, ควบคุมโดย IC ป้องกัน.

1. การตรวจสอบ: IC ป้องกันจะวัดแรงดันไฟฟ้าในแต่ละเซลล์อย่างต่อเนื่อง (หรือทั้งแพ็ค), กระแสที่ไหลผ่านตัวต้านทานความรู้สึก, และอุณหภูมิผ่านเทอร์มิสเตอร์ NTC.

2. การวิเคราะห์: โดยจะเปรียบเทียบค่าแบบเรียลไทม์เหล่านี้กับเกณฑ์ความปลอดภัยที่ตั้งโปรแกรมไว้ล่วงหน้าซึ่งจัดเก็บไว้ในเฟิร์มแวร์.

3. ควบคุม: หากพารามิเตอร์ใดเกินขีดจำกัดความปลอดภัย, ไอซีจะดำเนินการโดยการส่งสัญญาณให้ตัดการเชื่อมต่อ MOSFET (สวิตช์โซลิดสเตตในวงจร). การดำเนินการนี้จะหยุดกระบวนการชาร์จหรือคายประจุทันที, แยกแบตเตอรี่ได้อย่างมีประสิทธิภาพเพื่อป้องกันความเสียหาย.

4. การปรับสมดุล (ในชุดหลายเซลล์): บอร์ดขั้นสูงอย่าง TIDA-00792 ปรับสมดุลเซลล์อย่างแข็งขันโดยการแบ่งกระแสไฟฟ้าจำนวนเล็กน้อยจากเซลล์ไฟฟ้าแรงสูงเพื่อทำให้สถานะการชาร์จเท่ากันทั่วทั้งเซลล์, จึงช่วยเพิ่มความจุและอายุการใช้งานโดยรวมของบรรจุภัณฑ์ให้สูงสุด.

การใช้งานและกรณีการใช้งานของ PCB ป้องกันแบตเตอรี่

การประยุกต์ใช้ PCB ป้องกันแบตเตอรี่มีมากมายและกำลังเติบโต, ขับเคลื่อนด้วยการขยายตัวของแบตเตอรี่แบบชาร์จไฟได้. ภาคส่วนสำคัญ ได้แก่:

• ยานพาหนะไฟฟ้า (EV): รับประกันความปลอดภัยและอายุการใช้งานที่ยาวนานของชุดแบตเตอรี่ไฟฟ้าแรงสูง.

• สมาร์ทโฟนและเครื่องใช้ไฟฟ้า: ปกป้องแบตเตอรี่ในตัวจากรอบการชาร์จรายวันและข้อผิดพลาดที่อาจเกิดขึ้น.

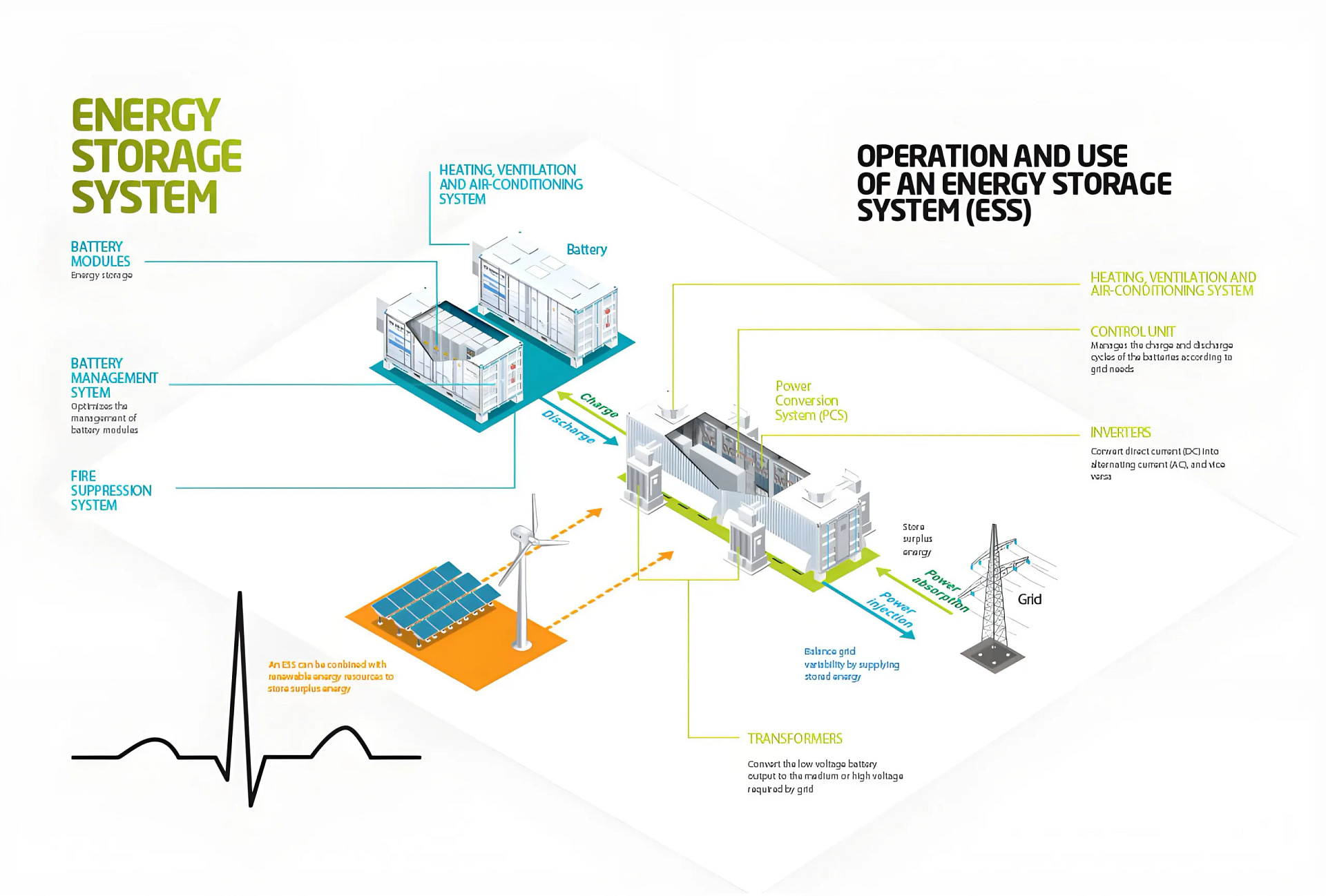

• ระบบกักเก็บพลังงาน (เอสเอส): ปกป้องแบตเตอรี่นิ่งขนาดใหญ่ที่ใช้สำหรับการจัดเก็บพลังงานแสงอาทิตย์และการรักษาเสถียรภาพของกริด.

• โดรนและ UAV: ให้การป้องกันที่สำคัญสำหรับแบตเตอรี่อัตราการคายประจุสูงที่ใช้ในการบิน.

• อุปกรณ์อุตสาหกรรม: การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงสำหรับเครื่องมือและระบบไฟฟ้าสำรอง.

การจำแนกประเภทและประเภทของ PCB ป้องกันแบตเตอรี่

PCB ป้องกันแบตเตอรี่สามารถจำแนกได้ตามสถาปัตยกรรมและฟังก์ชันการทำงาน:

• เดี่ยวกับ. การป้องกันแบบคู่: อัน คณะกรรมการป้องกันเดี่ยว มีวงจรความปลอดภัย 1 ชั้น, ในขณะที่ก คณะกรรมการป้องกันคู่ รวมเอารอง, ชั้นป้องกันการสำรองข้อมูลอิสระ (เช่นเดียวกับ TIDA-00108 การออกแบบอ้างอิง) สำหรับการใช้งานที่มีความน่าเชื่อถือสูงซึ่งความล้มเหลวไม่ใช่ทางเลือก.

• โดยแบตเตอรี่เคมี: ออกแบบมาสำหรับแบตเตอรี่บางประเภท เช่น ลิเธียมไอออน, LiFePO4, ฯลฯ.

• โดยการนับจำนวนเซลล์: มีตั้งแต่ตัวป้องกัน 1 เซลล์ธรรมดาไปจนถึงสถาปัตยกรรมแบบซ้อนที่ซับซ้อนสำหรับ 10-15 แบตเตอรี่ซีรีย์เซลล์.

โครงสร้าง, ผลงาน, และการผลิต PCB ป้องกันแบตเตอรี่

โครงสร้างและลักษณะทางกายภาพ

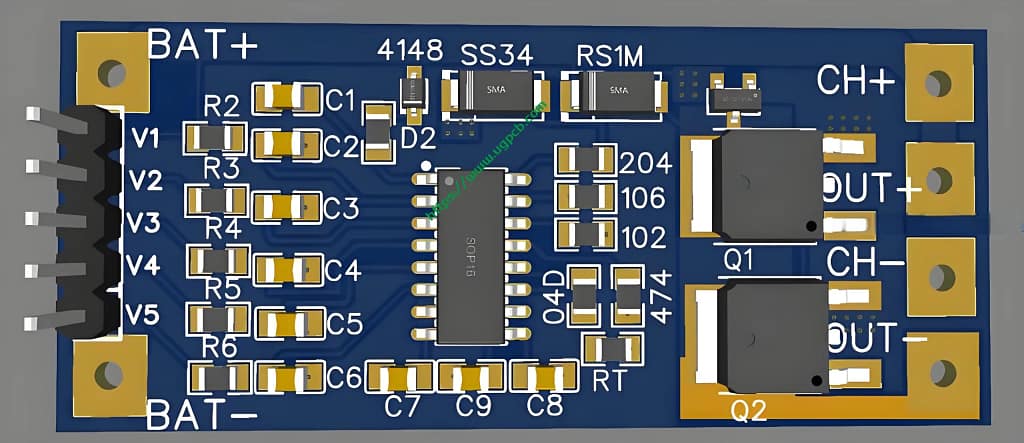

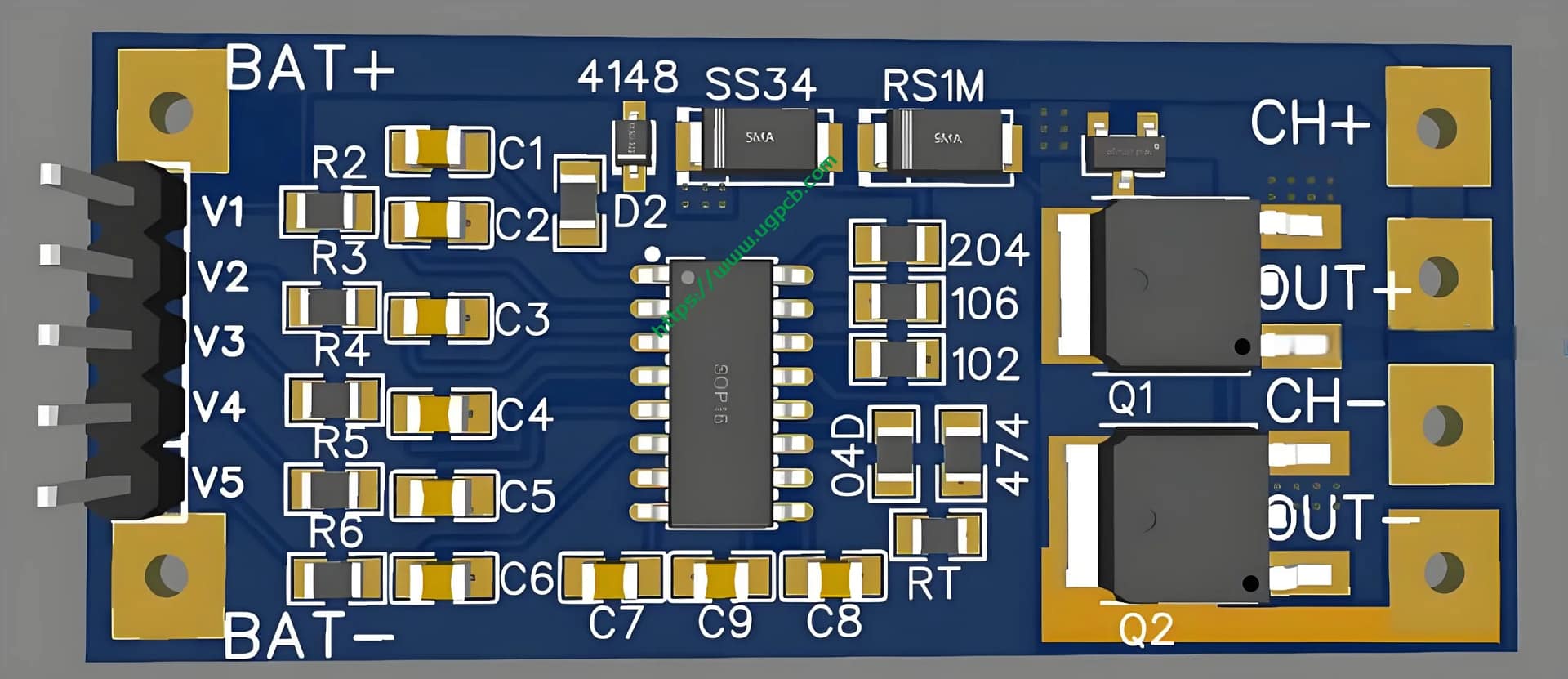

PCB ป้องกันแบตเตอรี่ 2 ชั้นทั่วไป, เช่น UGPCB แบบอย่าง, มีลักษณะเฉพาะของมัน สีดำ, 0.6ความหนาสำเร็จรูป มม, และ 1ความหนาของทองแดงออนซ์. โครงสร้าง 2 ชั้นช่วยให้มีเค้าโครงร่องรอยที่ซับซ้อนมากขึ้นทั้งสองด้านของ FR4 พื้นผิว, อำนวยความสะดวกในการกำหนดเส้นทางสายไฟและสายสัญญาณแยกกันเพื่อลดสัญญาณรบกวน.

ตัวชี้วัดประสิทธิภาพที่สำคัญ

ตัวบ่งชี้ประสิทธิภาพหลัก ได้แก่ ความต้านทานภายในต่ำ (มักจะ ≤150mΩ สำหรับแบตเตอรี่มือถือ), การตรวจจับแรงดันไฟฟ้าที่แม่นยำ, เวลาตอบสนองที่รวดเร็วต่อข้อผิดพลาด, และใช้พลังงานต่ำในโหมดสแตนด์บายเพื่อหลีกเลี่ยงการสิ้นเปลืองแบตเตอรี่.

ขั้นตอนการผลิตที่คล่องตัว

การผลิตแผงวงจรป้องกันแบตเตอรี่ (PCBA) ปฏิบัติตามขั้นตอนกระบวนการที่สอดคล้องกับ IPC ต่อไปนี้:

1. ออกแบบ & แคนาดา: การสร้างแผนผังและเค้าโครงตามความต้องการของ IC ป้องกัน.

2. การเตรียมวัสดุ: ตัด FR4 ลามิเนตเคลือบทองแดงตามขนาด.

3. การสร้างภาพแบบ: การโอนรูปแบบวงจรลงบนบอร์ด.

4. การแกะสลัก: ขจัดทองแดงที่ไม่ต้องการออกเพื่อเผยให้เห็นร่องรอย.

5. การเคลือบ & การขุดเจาะ: สำหรับบอร์ดหลายชั้น; บอร์ด 2 ชั้นเช่นรุ่น UGPCB นั้นง่ายกว่า.

6. การตกแต่งพื้นผิว: กำลังสมัคร ทองแช่ ไปที่แผ่นรอง.

7. Soldermask & ซิลค์สกรีน: การใช้ชั้นฉนวนสีดำและการทำเครื่องหมายส่วนประกอบ.

8. การทดสอบไฟฟ้า: การตรวจสอบความต่อเนื่อง, การแยกตัว, และฟังก์ชันการทำงาน.

9. การประกันคุณภาพ & การตรวจสอบขั้นสุดท้าย.

เหตุใดจึงเลือก PCB ป้องกันแบตเตอรี่ของ UGPCB?

สินค้าของ UGPCB, พร้อมข้อกำหนดที่ให้ไว้, รวบรวมคุณสมบัติที่สำคัญของคุณภาพสูง, คณะกรรมการป้องกันที่เชื่อถือได้:

• กะทัดรัดและแม่นยำ: ด้วยก 0.6ความหนา มม และ 4การติดตาม/พื้นที่, มันเหมาะสำหรับคนทันสมัย, อุปกรณ์ย่อขนาด.

• ทนทานและเชื่อถือได้: การใช้งานของ FR4 วัสดุและ ทองแช่ การตกแต่งพื้นผิวช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวและข้อต่อประสานที่แข็งแกร่ง.

• การป้องกันที่มีประสิทธิภาพ: ออกแบบมาเพื่อโฮสต์ส่วนประกอบที่สำคัญซึ่งป้องกันการชาร์จไฟเกิน, ปล่อยมากเกินไป, และกระแสเกิน, การยืดอายุแบตเตอรี่โดยพื้นฐาน.

การผสมผสานของวัสดุขั้นสูงนี้, การผลิตที่แม่นยำ, และหลักการออกแบบที่แข็งแกร่งทำให้ PCB ป้องกันแบตเตอรี่ของ UGPCB เป็นตัวเลือกที่เหนือกว่าสำหรับโซลูชันการจัดเก็บพลังงานของคุณ.
