ออกแบบมาเพื่อประสิทธิภาพ RF ความถี่สูง: โซลูชัน PCB เสาอากาศปลอดฮาโลเจน 2 ชั้น UGPCB
ในยุคของ IoT และการสื่อสารไร้สายความเร็วสูง, ประสิทธิภาพของเสาอากาศเป็นสิ่งสำคัญยิ่งต่อการเชื่อมต่อและความเสถียรของอุปกรณ์. PCB เสาอากาศปลอดฮาโลเจน 2 ชั้นของ UGPCB มีประสิทธิภาพสูง, โซลูชันแผงวงจรพิมพ์ที่คำนึงถึงสิ่งแวดล้อม ออกแบบมาเพื่อการออกแบบวงจร RF โดยเฉพาะ. เป็นมากกว่าผู้ให้บริการสัญญาณ; มันเป็นองค์ประกอบสำคัญในการเพิ่มประสิทธิภาพเสาอากาศ, รับประกันการจับคู่อิมพีแดนซ์ที่แม่นยำ, และเพิ่มความน่าเชื่อถือโดยรวมของอุปกรณ์. ด้วยความเชี่ยวชาญอย่างลึกซึ้งในด้านความถี่สูง การออกแบบ PCB, เราส่งมอบให้ครบถ้วน PCB ถึง พีซีบี โซลูชันผ่านการควบคุมกระบวนการที่เข้มงวดและการเลือกใช้วัสดุอย่างพิถีพิถัน.
การวิเคราะห์เชิงลึก: จากวัสดุสู่โครงสร้าง
1. คำจำกัดความของผลิตภัณฑ์

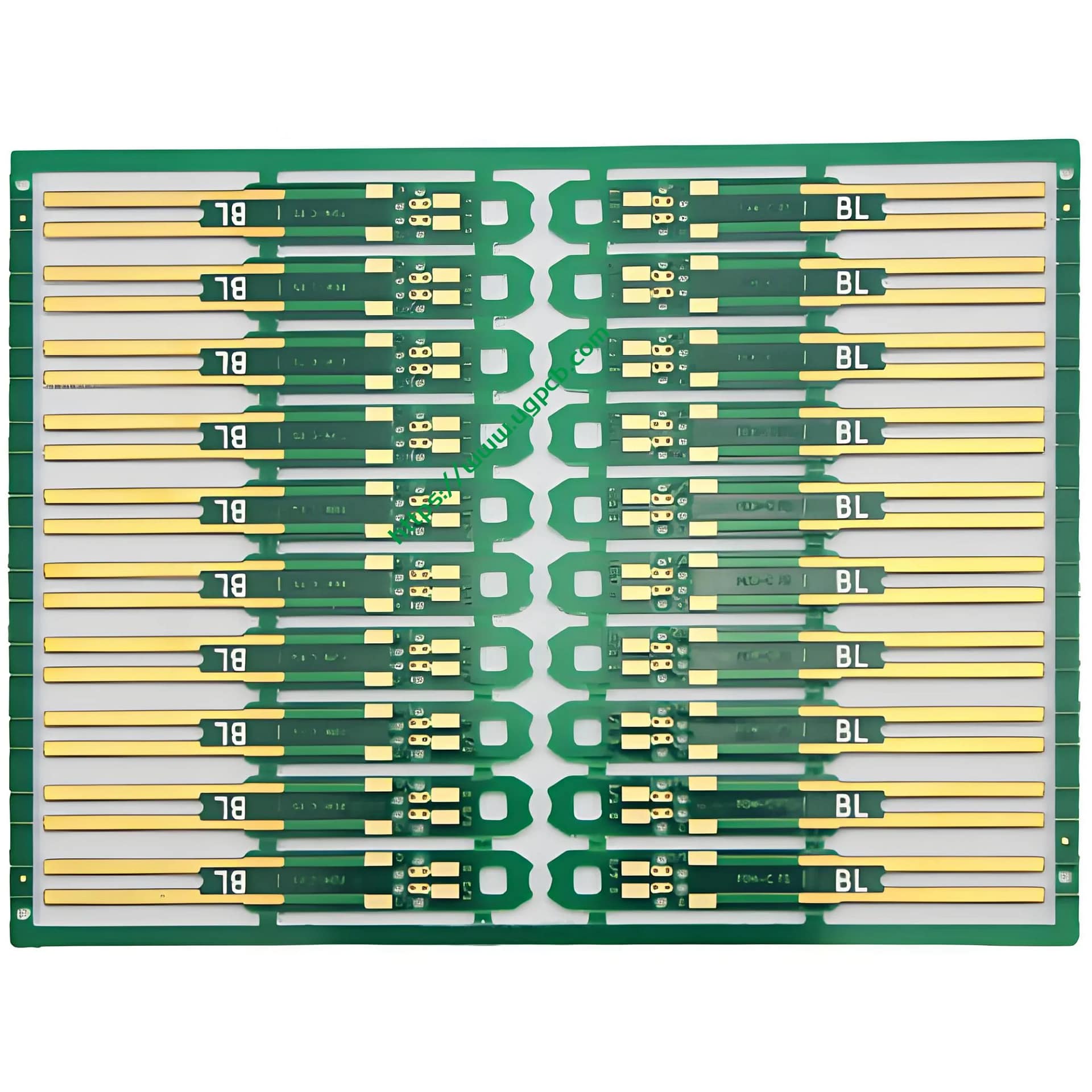

PCB เสาอากาศปลอดฮาโลเจน 2 ชั้นเป็นแผงวงจรสองด้านสำหรับวงจรเสาอากาศ RF โดยเฉพาะ. คุณลักษณะที่กำหนดคือการใช้ซับสเตรตที่เป็นมิตรต่อสิ่งแวดล้อมและปราศจากฮาโลเจน (คลอรีน, โบรมีน). ซึ่งทำให้เป็นไปตามข้อกำหนดระหว่างประเทศ เช่น RoHS ในขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านประสิทธิภาพ RF ที่เข้มงวด, ทำให้เหมาะอย่างยิ่งสำหรับสินค้าอิเล็กทรอนิกส์สำหรับผู้บริโภคและสินค้าเพื่อการส่งออก.
2. วัสดุหลัก & คุณสมบัติทางไฟฟ้า
-
วัสดุพื้นผิว: ลามิเนต FR-4 ปลอดสารฮาโลเจนระดับพรีเมียม. สารนี้ปล่อยก๊าซพิษออกมาในระดับต่ำมากเมื่อถูกเผาไหม้, เสนอผลประโยชน์ด้านความปลอดภัยและสิ่งแวดล้อมที่เพิ่มขึ้น.
-
ค่าคงที่ไดอิเล็กตริก (ดีเค): มีความมั่นคง ค่า Dk ของ 4.2. นี่เป็นพารามิเตอร์ที่สำคัญสำหรับเสาอากาศ พีซีบี ออกแบบ. Dk ที่เสถียรช่วยให้มั่นใจได้ถึงความเร็วการแพร่กระจายของสัญญาณที่สม่ำเสมอ, สร้างรากฐานสำหรับการควบคุมและประสิทธิภาพอิมพีแดนซ์ของเสาอากาศที่คาดเดาได้.
-
น้ำหนักทองแดง: ฐานทองแดงของ 0.5 ออนซ์, ความหนาของทองแดงสำเร็จรูปของ 1 ออนซ์ (35μm). ชั้นทองแดงที่หนาขึ้นช่วยลดการสูญเสียตัวนำและเพิ่มประสิทธิภาพการแผ่รังสีของเสาอากาศ.
-
พื้นผิวเสร็จสิ้น: ทองแช่ (เห็นด้วย). ให้ความสามารถในการบัดกรีที่ดีเยี่ยม, ต้านทานการเกิดออกซิเดชันที่เหนือกว่า, และพื้นผิวเรียบสำหรับจุดสัมผัสเสาอากาศหรือแผ่นบัดกรี, ทำให้เหมาะสำหรับ พีซีบี และกระบวนการประกอบ SMT.
3. การออกแบบโครงสร้าง & พารามิเตอร์ที่สำคัญ
-
จำนวนเลเยอร์ & ความหนา: 2-โครงสร้างชั้นด้วยความหนาของแผ่นมาตรฐาน 0.8 มม, เหมาะสำหรับโมดูลไร้สายและอุปกรณ์ขนาดกะทัดรัด.
-
ความแม่นยำของเส้น: ความสามารถในการติดตาม/พื้นที่ขั้นต่ำ 12mil/12mil. เรารักษาระดับความคลาดเคลื่อนที่เข้มงวดเพื่อให้มั่นใจในการควบคุมเส้นทางที่แม่นยำ, ซึ่งจำเป็นสำหรับการออกแบบสายส่งไมโครสตริป 50Ω ที่แม่นยำ. สิ่งนี้ส่งผลโดยตรงต่อตัวชี้วัดประสิทธิภาพของเสาอากาศ เช่น การสูญเสียการคืนและ VSWR.
-
ตัวเลือกหน้ากากประสาน: หน้ากากประสานสีเขียวหรือสีขาวมาตรฐาน. หน้ากากสีขาวมีประโยชน์อย่างยิ่งสำหรับการมาร์กด้วยเลเซอร์และการระบุผลิตภัณฑ์ระดับไฮเอนด์.
สิ่งจำเป็นสำหรับการออกแบบ & หลักการทำงาน
ข้อควรพิจารณาในการออกแบบที่สำคัญ:
-
การจับคู่ความต้านทาน: การใช้ Dk ที่เสถียร (4.2) และการควบคุมความกว้างของรอยเส้นที่แม่นยำ (12MIL), นักออกแบบสามารถคำนวณหรือจำลองเส้นไมโครสตริป 50Ω ที่แน่นอนเพื่อการจับคู่อิมพีแดนซ์ที่สมบูรณ์แบบระหว่างเสาอากาศและส่วนหน้า RF.
-
กลยุทธ์การต่อสายดิน: เครื่องบินภาคพื้นดินที่มีการวางแผนอย่างดี (จีเอ็นดี) ให้เส้นทางย้อนกลับที่สมบูรณ์สำหรับสัญญาณ RF, ลดการรบกวนและการสูญเสียรังสี.
-
การแยกเค้าโครง: การแยกส่วนเสาอากาศออกจากวงจรดิจิตอลความเร็วสูงอื่นๆ ทั้งทางกายภาพและเชิงพื้นที่ (เช่น, มจร, ตัวแปลงไฟ DC-DC) เพื่อป้องกันเสียงรบกวน.
หลักการทำงาน:

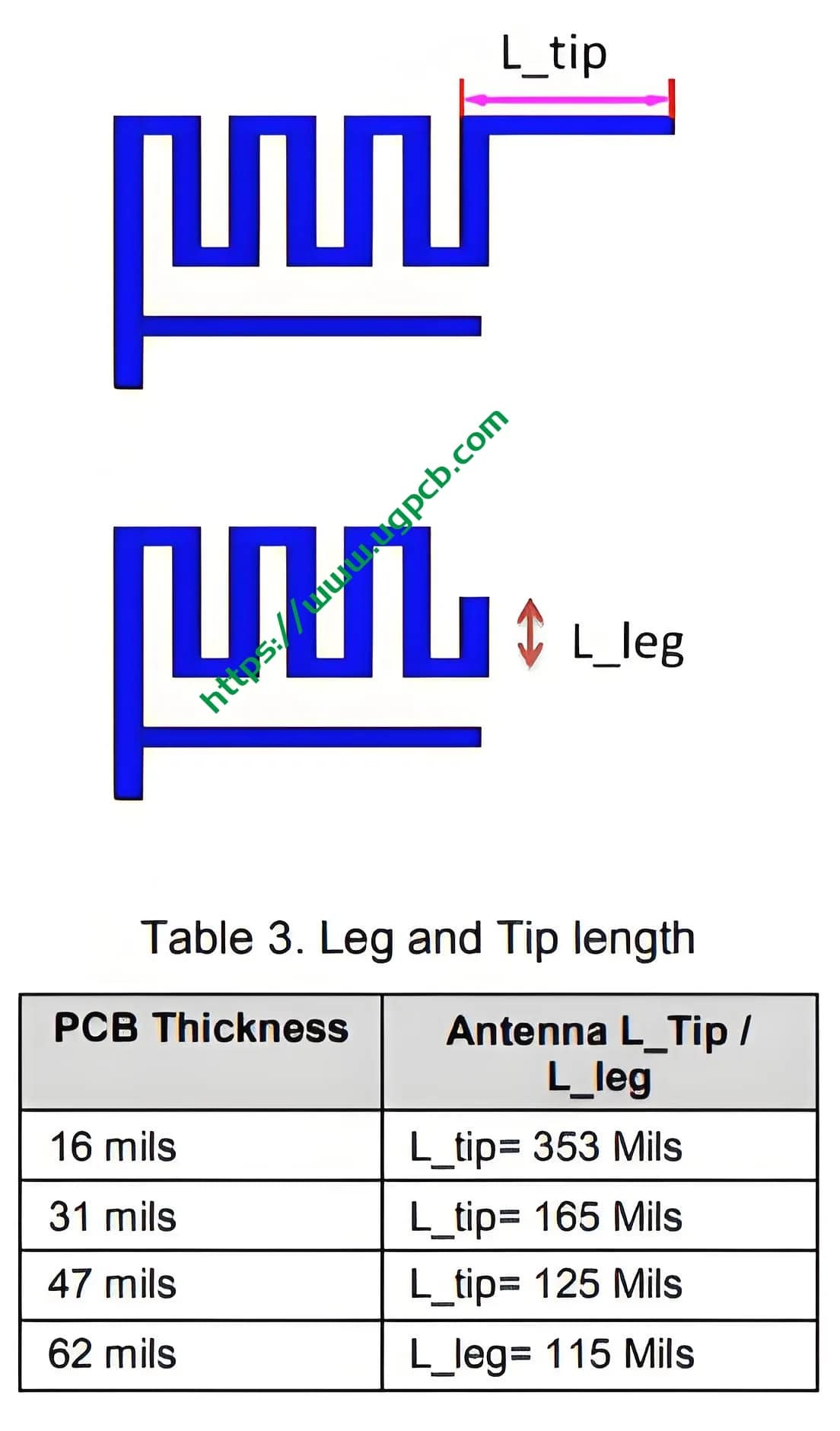

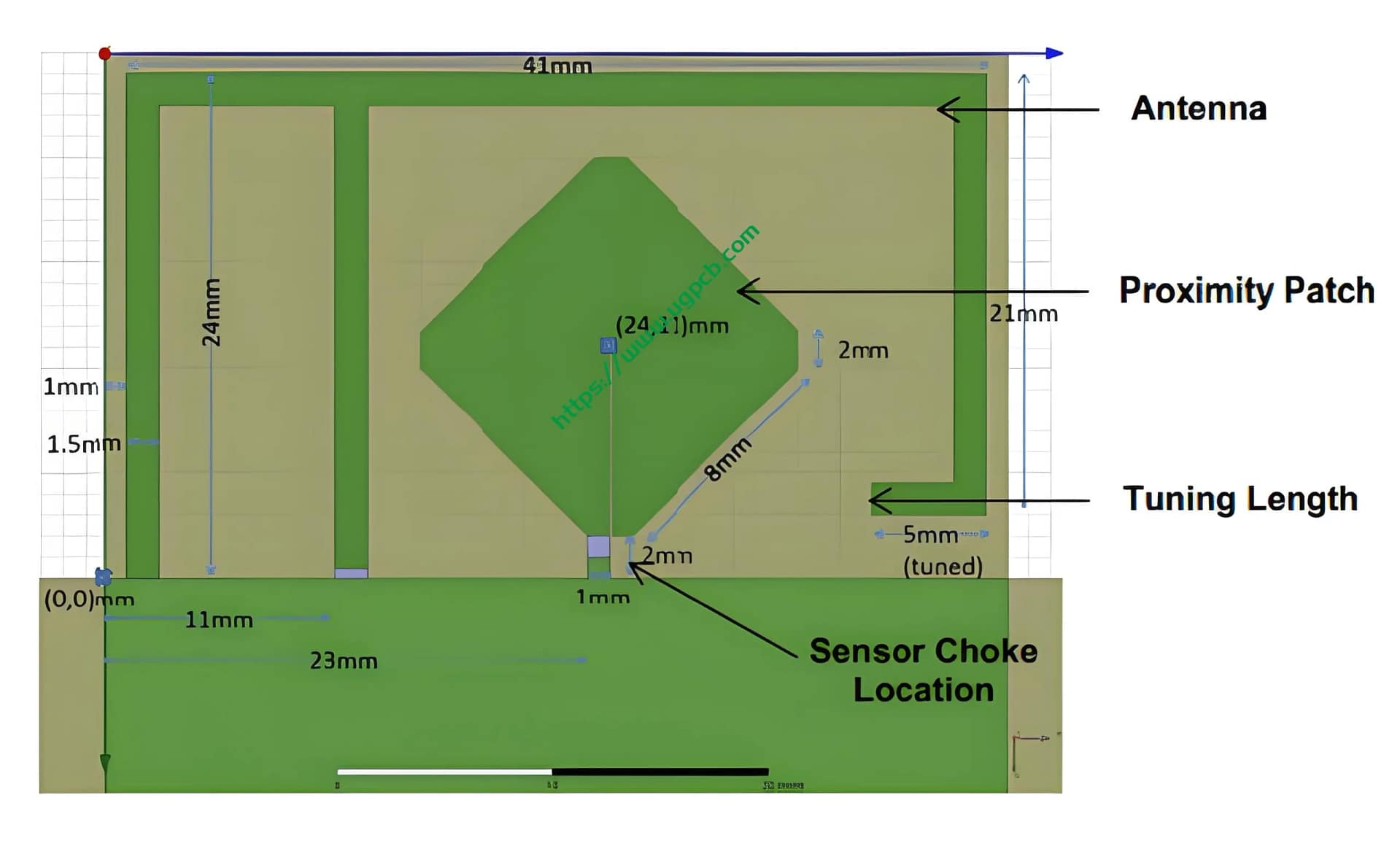

เส้นทองแดงบน PCB เสาอากาศได้รับการออกแบบให้มีรูปทรงเฉพาะ (เช่น, เสาอากาศแบบ Inverted-F, เสาอากาศแบบคดเคี้ยว). เมื่อสัญญาณ RF เดินทางจากชิปผ่านเครือข่ายที่ตรงกันไปยังเสาอากาศ, ร่องรอยเหล่านี้จะแปลงสัญญาณไฟฟ้าเป็นคลื่นแม่เหล็กไฟฟ้าเพื่อการแผ่รังสี (โหมดการส่ง) หรือแปลงคลื่นแม่เหล็กไฟฟ้าที่เข้ามาเป็นสัญญาณไฟฟ้า (โหมดรับ). ประสิทธิภาพของกระบวนการนี้ขึ้นอยู่กับความเสถียรของไดอิเล็กตริกของลามิเนต PCB และความแม่นยำของการผลิตแบบร่องรอย.
คุณสมบัติ & ข้อดี
-
ประสิทธิภาพ RF ความถี่สูงที่เสถียร: Dk ที่สอดคล้องกัน (4.2) และความทนทานต่อการติดตามที่เข้มงวดทำให้มั่นใจได้ถึงความน่าเชื่อถือ, ประสิทธิภาพของเสาอากาศที่ทำซ้ำได้ตลอดชุดการผลิต.
-
เป็นมิตรกับสิ่งแวดล้อม & เชื่อถือได้: วัสดุปลอดฮาโลเจนตรงตามมาตรฐานการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม, เพิ่มความปลอดภัยของผลิตภัณฑ์และการเข้าถึงตลาด.
-
คุณภาพกระบวนการสูง: ผิวเคลือบ ENIG ต้านทานการเกิดออกซิเดชันและอายุการเก็บรักษาที่ยาวนาน, ให้แผ่นรองที่สมบูรณ์แบบสำหรับครั้งต่อไป การประกอบ SMT และ PCBA กระบวนการ.
-
การสนับสนุนการออกแบบโดยผู้เชี่ยวชาญ: ข้อเสนอ UGPCB ทบทวนการออกแบบ PCB บริการเพื่อช่วยลูกค้าเพิ่มประสิทธิภาพการจัดวางเสาอากาศและการวางซ้อน, หลีกเลี่ยงข้อผิดพลาดทั่วไปในการออกแบบ RF.
-
ข้อเสนอแนะรูปภาพ 2: ภาพกล้องจุลทรรศน์เปรียบเทียบขอบร่องรอย/ช่องว่างที่แม่นยำ 12 ล้าน.
-
ข้อความแสดงแทนรูปภาพ: ภาพระยะใกล้ของร่องรอย/พื้นที่ 12mil ที่มีความแม่นยำสูงบน PCB, มีความสำคัญอย่างยิ่งต่อความต้านทานของเสาอากาศที่สม่ำเสมอ.
กระบวนการผลิต & การประกันคุณภาพ
ขั้นตอนการผลิตของ UGPCB ปฏิบัติตามข้อกำหนดพิเศษสำหรับความถี่สูงอย่างเคร่งครัด การผลิต PCB:
การทบทวนทางวิศวกรรม → การตัดวัสดุที่ปราศจากฮาโลเจน → การเจาะด้วยเลเซอร์ → การสะสม & การชุบ → การถ่ายโอนรูปแบบที่แม่นยำ → การกัดด้วยกรด (การควบคุมความกว้างของเส้นที่เข้มงวด) → ENIG Surface Finish → การใช้งานหน้ากากประสาน → ระบบไฟฟ้า & การทดสอบ Flying Probe → การตรวจสอบขั้นสุดท้าย & การบรรจุหีบห่อ.
เราใช้การควบคุมที่ได้รับการปรับปรุง, โดยเฉพาะอย่างยิ่งในระหว่างการถ่ายโอนรูปแบบและการแกะสลัก, เพื่อให้บรรลุข้อกำหนดความทนทานต่อการติดตามที่เข้มงวด. ความเสถียรของค่า Dk ได้รับการตรวจสอบผ่านการสุ่มตัวอย่างเป็นระยะด้วยเครื่องวิเคราะห์เครือข่าย.
แอพพลิเคชั่นที่หลากหลาย
PCB เสาอากาศปลอดฮาโลเจน 2 ชั้นนี้ทำหน้าที่เป็น “หัวใจ” ของอุปกรณ์สื่อสารไร้สายมากมาย. การใช้งานทั่วไปได้แก่:
-
อุปกรณ์ IoT: เซ็นเซอร์บ้านอัจฉริยะ, โมดูลบลูทูธ, โมดูล LoRa.
-
การสื่อสารผ่านเครือข่าย: เราเตอร์ Wi-Fi, จุดเชื่อมต่อไร้สาย, กล้องเครือข่าย.
-
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: หูฟังไร้สาย, รีโมทคอนโทรล, เทคโนโลยีสวมใส่ได้.
-
การควบคุมอุตสาหกรรม: ตัวรวบรวมข้อมูลไร้สาย, เทอร์มินัลการตรวจสอบระยะไกล.
ไม่ว่าคุณจะต้องการความรวดเร็ว ต้นแบบ การผลิต PCB หรือขนาดใหญ่ ปริมาณการผลิต, UGPCB ให้ความน่าเชื่อถือ, มีประสิทธิภาพ การผลิต PCB เสาอากาศ และครอบคลุม บริการประกอบ PCBA เพื่อเร่งเวลาในการนำผลิตภัณฑ์ของคุณออกสู่ตลาด.
-
ข้อเสนอแนะรูปภาพ 3: ภาพต่อกันของสถานการณ์การใช้งาน (PCB ที่รวมอยู่ในผลิตภัณฑ์ขั้นสุดท้าย เช่น อุปกรณ์สมาร์ทโฮม, เราเตอร์, สวมใส่ได้).
-
ข้อความแสดงแทนรูปภาพ: การใช้ PCB เสาอากาศปลอดฮาโลเจน 2 ชั้นในเราเตอร์ Wi-Fi, เซ็นเซอร์ไอโอที, และอุปกรณ์ไร้สาย.
ติดต่อเราวันนี้เพื่อรับโซลูชัน PCB เสาอากาศปลอดฮาโลเจน 2 ชั้นที่คุณกำหนดเองและเสนอราคา! ให้ความเชี่ยวชาญของ UGPCB กลายเป็นรากฐานที่มั่นคงสำหรับความสำเร็จของผลิตภัณฑ์ไร้สายของคุณ.
