ภาพรวมผลิตภัณฑ์: A Rigid PCB Engineered for Medical Device Applications

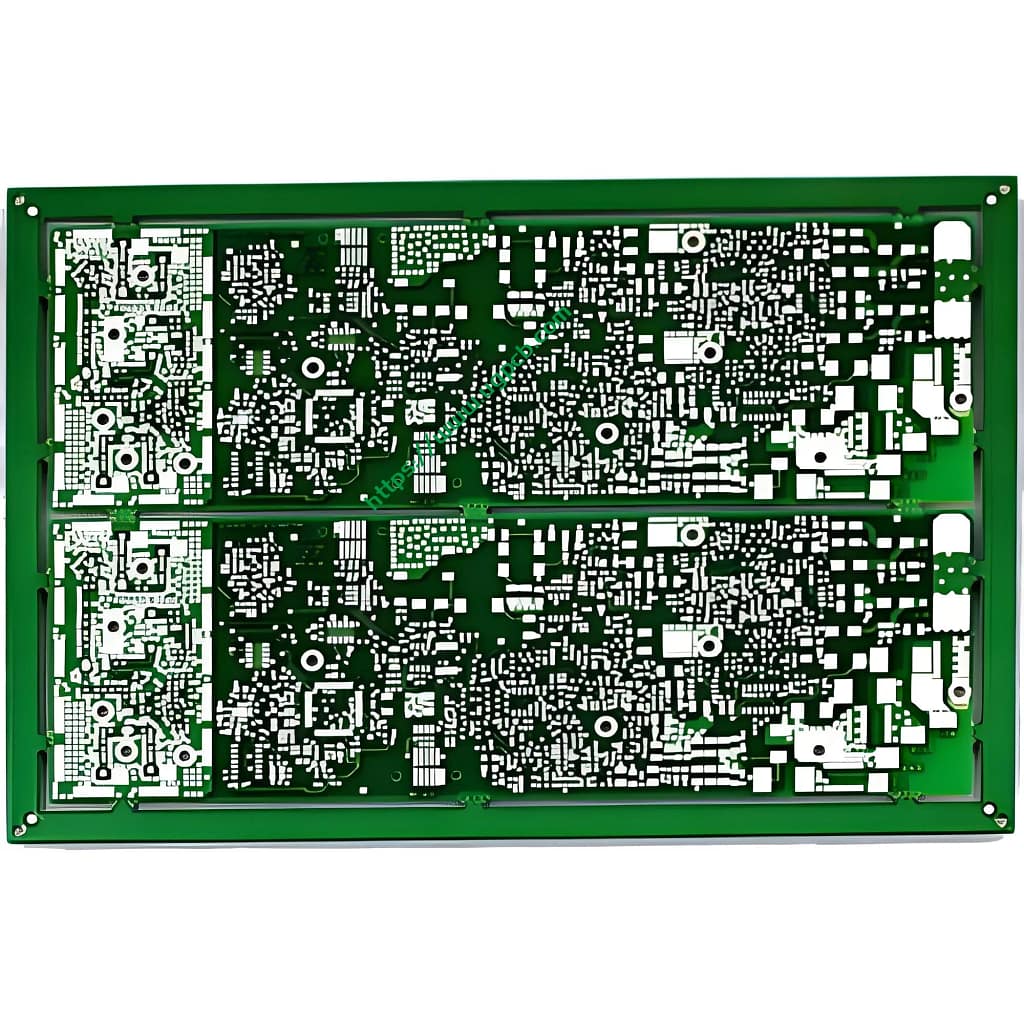

UGPCB Medical Device PCB Board is a 4-layer rigid printed circuit board manufactured in strict compliance with the IPC-6012EM Medical Applications Addendum และ IPC Performance Class 3 ความต้องการ. This high-reliability ทางการแพทย์ พีซีบี is built on Shengyi S1000H high-performance FR-4 glass-epoxy laminate, with a finished board thickness of 1.6mm and dimensions of 216.3 × 92.6mm. คุณสมบัติของบอร์ด 1ฟอยล์ทองแดงออนซ์ uniformly distributed across all four layers, paired with an immersion silver (IAg) พื้นผิวเสร็จสิ้น compliant with IPC-4553A, และ green solder mask with white silkscreen legend.
นี้medical device PCB is purpose-built for critical healthcare applications includingpatient monitors, medical imaging systems, infusion pumps, เครื่องช่วยหายใจ, and defibrillators. Under the IPC classification system for printed board reliability, ระดับ 3 applies to high-performance electronic equipment operating in harsh environments, ต้องการ “zero downtime” และ “100% ความน่าเชื่อถือ”. UGPCB manufactures this4-layer medical PCB to meet these stringent design and performance requirements.
Product Classification and Standard Compliance
Classification by IPC Reliability Level
IPC-6012 defines three reliability classes for rigid printed boards:
- ระดับ 1: General consumer electronics
- ระดับ 2: Dedicated service electronics
- ระดับ 3: High-performance/harsh-environment electronics – medical devices, การบินและอวกาศ, military equipment
UGPCB Medical Device PCB Board is rated IPC Performance Class 3 (ประสิทธิภาพสูง) and fully complies with IPC-6012EM, the only global industry-consensus standard for medical applications of qualification and performance specifications for rigid printed boards.
Classification by Base Material
- Substrate Category: FR-4.0 high-performance glass-epoxy copper-clad laminate
- Tg Grade: Mid-Tg laminate (Tg ≈ 150–155°C)
- คะแนนความไวไฟ: อล 94 วี-0
Classification by Layer Count
- 4-คณะกรรมการชั้น: มาตรฐาน “Signal-Ground-Power-Signal” stackup configuration
Classification by Surface Finish
- การแช่เงิน (IAg) พื้นผิวเสร็จสิ้น, compliant with IPC-4553A
การออกแบบไฮไลท์: Medical-Grade Standards Drive Precision Engineering
Material Selection – Shengyi S1000H High-Performance Laminate
The base material of amedical PCB directly determines its thermal reliability, ประสิทธิภาพไฟฟ้า, and long-term service life. UGPCB selects Shengyi S1000H laminate, with the following core performance parameters:
| พารามิเตอร์ | Typical Value | Test Method | Engineering Significance |
|---|---|---|---|
| ทีจี (DSC method) | 155องศาเซลเซียส | IPC-TM-650 2.4.25 | Lead-free soldering compatible; maintains rigidity at elevated temperatures |
| ทีจี (TMA method) | ~170°C | IPC-TM-650 2.4.24 | Superior Z-axis expansion control |
| TD (5% การลดน้ำหนัก) | 348องศาเซลเซียส | IPC-TM-650 2.4.24.6 | High-temperature soldering resistance; prevents thermal damage |
| ซีทีอี (แกน Z, below Tg) | 37 ppm/° C | IPC-TM-650 2.4.24 | Low Z-axis expansion ensures via reliability |
| ซีทีอี (แกน Z, above Tg) | 250–300 ppm/°C | - | Controls via stress during thermal cycling |
| Dielectric Constant Dk (1กิกะเฮิรตซ์) | 4.3–4.6 | - | Stable signal transmission; suitable for digital high-frequency designs |
| Dissipation Factor Df (1กิกะเฮิรตซ์) | 0.018–0.022 | - | Moderate signal loss; meets medical device signal integrity requirements |
| การดูดซึมน้ำ | ≤0.15% | - | การดูดซึมความชื้นต่ำ; suitable for humid medical environments |
แหล่งที่มา: บริษัท Shengyi Technology Co., จำกัด. S1000H data sheet
S1000H laminate achieves aTd of 348°C, well above the peak temperature of lead-free reflow soldering (approximately 245–260°C), ensuring no material decomposition occurs during soldering. ของมันT288 heat resistance time ≥5 minutes (measured up to 20 นาที) means the material withstands 288°C for over 5 minutes without delamination. These thermal properties are critical formedical PCBs operating in demanding environments.
Layer Stackup and Impedance Control
นี้4-layer medical device PCB uses a classic stackup configuration:
- ชั้น 1 (สูงสุด): Signal layer
- ชั้น 2 (Inner Layer 1): Solid ground plane (จีเอ็นดี)
- ชั้น 3 (Inner Layer 2): Power plane (พลัง)
- ชั้น 4 (Bottom): Signal layer
นี้ “Signal-Ground-Power-Signal” stackup reduces loop inductance by approximately 30% and effectively suppresses electromagnetic interference (อีเอ็มไอ), ensuring reliable transmission of sensitive analog signals and high-speed digital signals inmedical electronic devices.
High-Density Routing Design
- เส้นผ่านศูนย์กลางรูขั้นต่ำ: 0.1มม – supports HDI-level design
- Minimum Trace Width/Spacing: 0.1mm/0.1mm (approximately 4mil/4mil)
- Copper Foil Thickness: 1oz/1oz/1oz/1oz (approximately 35μm) – equal copper distribution across all four layers
The 0.1mm trace width/spacing represents a high level of precision in การผลิต PCB. Combined with the 0.1mm minimum hole diameter, นี้ medical PCB supports high-density component packages (such as BGA and QFN), meeting the miniaturization and integration trends in medical device design.
Surface Finish – Immersion Silver
นี้medical PCB usesimmersion silver (IAg) พื้นผิวเสร็จสิ้น, fully compliant withIPC-4553A Specification for Immersion Silver Plating for Printed Boards. Key advantages of immersion silver include:
- Nickel-free coating: Eliminates magnetic interference and signal issues caused by nickel layers
- High conductivity: Silver offers the best electrical conductivity among all metals
- Uniform thin deposition: Suitable for ultra-fine pitch layouts
- Excellent solderability: Reflow soldering wetting time typically under 2 ไม่กี่วินาที
- Wire bonding capability: Supports gold wire bonding required in medical devices
- ตามมาตรฐาน Rohs: Lead-free environmentally friendly process
Operating Principle and Signal Integrity
The core operating principle of a medical device PCB can be summarized as: providing mechanical support and electrical interconnection for ส่วนประกอบอิเล็กทรอนิกส์. For this 4-layer board:
- การส่งสัญญาณ: Signal traces on the top and bottom layers carry various sensor signals, control signals, and data communication signals. The 0.1mm precision trace width/spacing ensures สัญญาณความเร็วสูง travel along the shortest possible paths.
- Power Distribution: The inner power layer (ชั้น 3) provides stable power distribution to all components on the PCB. The 1oz copper thickness ensures sufficient current-carrying capacity.
- Grounding and Shielding: The solid ground plane (ชั้น 2) provides a low-impedance return path for all signals and acts as an electromagnetic shield, preventing electromagnetic interference between different functional modules within the medical device.
- การควบคุมความต้านทาน: By precisely controlling trace width, ความหนาอิเล็กทริก, and dielectric constant (Dk=4.3–4.6 @ 1GHz), the design achieves controlled characteristic impedance (เช่น, 50Ω single-ended, 100Ω ดิฟเฟอเรนเชียล), ensuring signal integrity.
Performance Specifications and Reliability Verification
ประสิทธิภาพไฟฟ้า
| พารามิเตอร์ | Value/Standard | แหล่งที่มา |
|---|---|---|
| ค่าคงที่ไดอิเล็กตริก (1กิกะเฮิรตซ์) | 4.3–4.6 | Shengyi S1000H data sheet |
| ปัจจัยการกระจาย (1กิกะเฮิรตซ์) | 0.018–0.022 | Shengyi S1000H data sheet |
| ความต้านทานพื้นผิว | ≥10⁹ MΩ | Shengyi S1000H data sheet |
| ความต้านทานระดับเสียง | ≥10⁸ MΩ·cm | Shengyi S1000H data sheet |
| Dielectric Breakdown Voltage | ≥40 kV/mm | Shengyi S1000H data sheet |
ประสิทธิภาพความร้อน
| พารามิเตอร์ | ค่า | แหล่งที่มา |
|---|---|---|
| Glass Transition Temperature Tg (DSC) | 155องศาเซลเซียส | Shengyi Technology official data |
| Thermal Decomposition Temperature Td (5% wt loss) | 348องศาเซลเซียส | Shengyi Technology official data |
| T260 (no delamination at 260°C) | ≥10 minutes | Shengyi S1000H data sheet |
| T288 (no delamination at 288°C) | ≥5 minutes (20 min measured) | Shengyi S1000H data sheet |
| Z-Axis CTE (below Tg) | 37 ppm/° C | Shengyi Technology official data |
| Z-Axis CTE (above Tg) | 250–300 ppm/°C | Shengyi S1000H data sheet |
สมรรถนะทางกล
| พารามิเตอร์ | ค่า | แหล่งที่มา |
|---|---|---|
| ความแข็งแรงของการโค้งงอ | ≥400 MPa | Shengyi S1000H data sheet |
| ความแข็งแรงของเปลือก (copper adhesion) | ≥1.0 N/mm | Shengyi S1000H data sheet |
| โมดูลัสของ Young | ~20 GPa | Shengyi S1000H data sheet |
| การดูดซึมน้ำ | ≤0.15% | Shengyi S1000H data sheet |
คะแนนความไวไฟ
The base material of thismedical device PCB complies withอล 94 วี-0 – meaning that in the vertical burn test, the material self-extinguishes within10 ไม่กี่วินาที after the flame is removed and does not drip burning particles. This is critical for fire safety inmedical electronic equipment.
กระบวนการผลิตและการควบคุมคุณภาพ
Medical-grade PCBs require strict process control and comprehensive quality inspection. UGPCB’s manufacturing process includes:
Core Manufacturing Steps
- การตัดวัสดุ: Cut Shengyi S1000H copper-clad laminate to required dimensions
- วงจรชั้นใน: Pattern transfer and etching for inner layers (ชั้น 2, ชั้น 3)
- Brown Oxide Treatment: Enhances adhesion between inner layer copper and prepreg
- การเคลือบ: Press four layers together under high temperature and pressure
- การขุดเจาะ: Mechanical drilling of 0.1mm minimum holes
- Electroless Copper Deposition & Panel Plating: Metallization of hole walls for interlayer connections
- วงจรชั้นนอก: Pattern transfer and etching for top and bottom layers
- แอปพลิเคชันมาสก์ประสาน: Green solder mask printing
- พื้นผิวเสร็จสิ้น: การแช่เงิน (IAg) กระบวนการ
- Legend Printing: White silkscreen legend
- การกำหนดเส้นทาง: CNC profile routing
- การทดสอบไฟฟ้า: Flying probe or fixture testing
- การตรวจสอบขั้นสุดท้าย: Aoi optical inspection + visual inspection
Quality Standards and Certifications
UGPCB Medical Device PCB manufacturing strictly follows these standards:
- IPC-6012EM: Medical Applications Addendum to IPC-6012E
- ไอพีซี-A-600: Acceptability of Printed Boards
- คลาส IPC-6012 3: ระดับ 3 performance requirements for rigid printed boards
- IPC-4553A: Immersion silver plating specification
- อล 94 วี-0: Flammability rating
- ISO 13485: Medical devices quality management system
Application Scenarios and Operating Environments
Typical Medical Device Applications
นี้medical device PCB is widely used in the following medical electronic products:
- Patient Monitors: Multi-parameter monitoring (ECG, SpO₂, NIBP)
- Infusion and Syringe Pumps: Precise control of drug delivery rates
- Ventilators and Anesthesia Machines: Core control boards for life support systems
- Defibrillators (AED): High-reliability emergency medical equipment
- Medical Imaging Systems: Ultrasound diagnostic equipment, portable X-ray machines
- Portable Diagnostic Devices: Glucose meters, handheld pulse oximeters
Operating Environment Requirements
- Operating Temperature Range: -40°C to +125°C (based on thermal margin of S1000H Tg=155°C)
- Relative Humidity: ≤95% (based on water absorption ≤0.15%)
- Electrical Safety: Compliant with IEC 60601 medical electrical equipment safety standards
- Reliability Requirement: คลาสไอพีซี 3 “zero downtime” มาตรฐาน
Product Feature Summary
| คุณสมบัติ | Description |
|---|---|
| Medical-Grade Standard | Compliant with IPC-6012EM Medical Addendum + คลาสไอพีซี 3 |
| High-Performance Laminate | Shengyi S1000H, Tg=155°C, Td=348°C, อล 94 วี-0 |
| Precision Routing | Minimum trace width/spacing 0.1mm, minimum hole diameter 0.1mm |
| Equal Copper Distribution | 1oz/1oz/1oz/1oz across all four layers |
| Immersion Silver Finish | IPC-4553A compliant, nickel-free, high conductivity, ความสามารถในการบัดกรีที่ดีเยี่ยม |
| แกน z ต่ำ CTE | ซีทีอี (แกน Z, below Tg) - 37 ppm/° C, ensures via reliability |
| ความต้านทาน CAF | Excellent resistance to conductive anodic filament formation |
| Lead-Free Compatible | Supports lead-free reflow soldering processes |
Why Choose UGPCB Medical Device PCB?
Authoritative Standard Compliance
UGPCB Medical Device PCB strictly followsIPC-6012EM – the only global industry-consensus standard for medical applications of qualification and performance specifications for rigid printed boards. This standard was developed by the IPC D-33AM Task Group to “eliminate gaps between technical and regulatory requirements”.
Material Science Excellence
ที่Td=348°C และT288≥5 minutes thermal performance of Shengyi S1000H laminate ensure no material decomposition or delamination occurs during lead-free soldering (peak temperature approximately 245–260°C). ที่Z-axis CTE=37 ppm/°C (below Tg) low expansion characteristic effectively reduces via stress in multilayer boards during thermal cycling.
Manufacturing Precision Leadership
ที่ 0.1มม minimum trace width/spacing and 0.1มม minimum hole diameter represent a high level of การผลิต PCB ที่มีความแม่นยำ. This precision enables the medical PCB to support การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง (HDI) การออกแบบ และ ultra-fine pitch component การประกอบ.
Surface Finish Process Excellence
ที่immersion silver (IAg) surface finish complies withIPC-4553A. The nickel-free coating eliminates magnetic interference, and the uniform thin silver layer ensuresความสามารถในการบัดกรีที่ดีเยี่ยม และwire bonding capability – critical forอุปกรณ์การแพทย์ that extensively useBGA, qfn, and other fine-pitch packages.
Inquiries and Ordering
UGPCB is committed to providing IPC-6012EM Class 3 เป็นไปได้ high-reliability medical device PCBs to medical equipment manufacturers worldwide. Whether you are a medical electronics startup in the product development phase or a large medical device OEM requiring volume production, UGPCB offers a one-stop solution from การออกแบบ PCB ถึง แอสเซมบลี PCBA.
Contact us today for:
- Free PCB/PCBA engineering consultation and Design for Manufacturability (DFM) assessment
- อุปกรณ์การแพทย์ PCB quotations compliant with IPC Class 3 มาตรฐาน
- Professional material selection recommendations for ลามิเนตความถี่สูง like Shengyi S1000H
- Technical support for specialty surface finishes including immersion silver
- Flexible delivery options from small-batch prototyping to high-volume production
