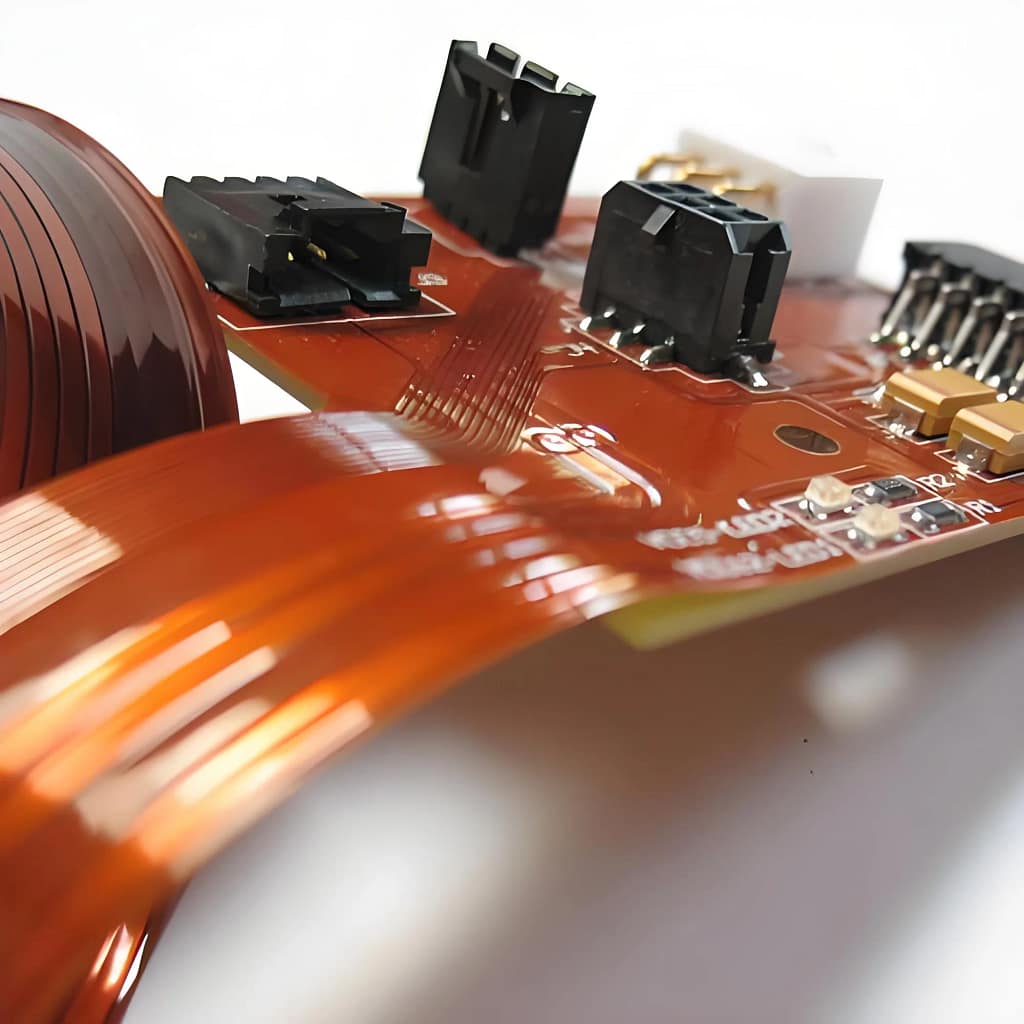

การผลิต PCBA แบบแข็งและการออกแบบ PCBA, นั่นคือ, เทคโนโลยีการผลิตที่ผสมผสาน PCB และ FPC. บอร์ดเฟล็กซ์แบบแข็งส่วนใหญ่ประกอบด้วยซับสเตรตของวงจรเฟล็กซ์หลายชั้นที่ติดอยู่กับบอร์ดแบบแข็งหนึ่งบอร์ดหรือมากกว่าจากภายนอกและ / หรือข้างใน, ขึ้นอยู่กับการออกแบบแอพพลิเคชั่น. พื้นผิวที่ยืดหยุ่นได้รับการออกแบบให้อยู่ในสถานะดัดงอคงที่ และมักจะเกิดขึ้นเป็นเส้นโค้งงอในระหว่างการผลิตหรือการติดตั้ง.
การออกแบบ PCBA แบบแข็งมีความท้าทายมากกว่าการออกแบบสภาพแวดล้อมบอร์ดแบบแข็งทั่วไป เนื่องจากบอร์ดเหล่านี้ได้รับการออกแบบในพื้นที่ 3 มิติ, ซึ่งยังให้ประสิทธิภาพของพื้นที่ที่สูงขึ้นอีกด้วย. โดยสามารถออกแบบสามมิติได้, นักออกแบบที่ยืดหยุ่นและแข็งแกร่งสามารถบิดได้, พับและม้วนซับสเตรตของเพลตที่มีความยืดหยุ่นขึ้นเพื่อให้ได้รูปทรงที่จำเป็นสำหรับบรรจุภัณฑ์การใช้งานขั้นสุดท้าย.
PCBA แบบยืดหยุ่นมีการใช้งานที่หลากหลายตั้งแต่อุปกรณ์อัจฉริยะไปจนถึงโทรศัพท์มือถือและกล้องดิจิตอล. การผลิตแผ่นยืดหยุ่นแบบแข็งถูกนำมาใช้มากขึ้นในอุปกรณ์ทางการแพทย์ เช่น เครื่องกระตุ้นหัวใจ เพื่อลดพื้นที่และน้ำหนัก. การใช้ PCBA แบบยืดหยุ่นมีข้อดีเหมือนกันและสามารถนำไปใช้กับระบบควบคุมอัจฉริยะได้.
ในสินค้าอุปโภคบริโภค, PCBA แบบยืดหยุ่นที่แข็งไม่เพียงแต่เพิ่มการใช้พื้นที่สูงสุดและลดน้ำหนักเท่านั้น, แต่ยังปรับปรุงความน่าเชื่อถืออย่างมากอีกด้วย, จึงขจัดข้อกำหนดหลายประการสำหรับข้อต่อแบบเชื่อมและสายไฟที่เปราะบางซึ่งมีแนวโน้มที่จะเกิดปัญหาในการเชื่อมต่อ. นี่เป็นเพียงตัวอย่างบางส่วนเท่านั้น, แต่ PCBA แบบยืดหยุ่นที่แข็งแกร่งจะเป็นประโยชน์ต่อการใช้งานไฟฟ้าขั้นสูงเกือบทั้งหมด, รวมถึงอุปกรณ์ทดสอบ, เครื่องมือและยานยนต์ PCB และ PCBA.
ข้อเสียของ PCBA แบบยืดหยุ่นแบบแข็ง

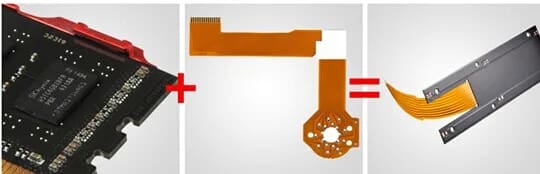

ถ้าเพียง [FPC + พีซีบี + ขั้วต่อ] ใช้ในการเปรียบเทียบ [กระดานผสมแบบอ่อนและแข็ง], ข้อเสียที่ใหญ่ที่สุดคือราคาของ [PCBA ดิ้นแข็ง] ค่อนข้างแพง, ซึ่งอาจมีราคาสูงกว่าราคาเดิมเกือบสองเท่า [FPC + ฮาร์ดบอร์ด], แต่หากหักราคาคอนเนคเตอร์หรือฮอตบาร์แล้ว, ราคาอาจจะใกล้เคียงกัน, ค่าใช้จ่ายโดยละเอียดอาจต้องเป็นไปตามหลักคณิตศาสตร์ประกันภัยก่อนจึงจะมีโครงร่างที่ชัดเจนยิ่งขึ้น. ข้อเสียอีกประการหนึ่งคือทั้งการตี SMT และการผ่านเตาหลอมอาจต้องใช้ตัวพาเพื่อรองรับ FPC, ซึ่งแทบจะเพิ่มต้นทุนการประกอบของ SMT.
ข้อดีของ PCBA แบบยืดหยุ่นแบบแข็ง
นอกเหนือจากราคาแล้ว, การใช้ PCBA แบบยืดหยุ่นมีข้อดีหลายประการ, ตามรายการด้านล่าง:
1. สามารถประหยัดพื้นที่บน PCB ได้อย่างมีประสิทธิภาพ และประหยัดขั้นตอนการใช้ตัวเชื่อมต่อหรือแถบลัด
เนื่องจากมีการรวม PCBA แบบยืดหยุ่นเข้าด้วยกัน, พื้นที่เดิมที่จำเป็นสำหรับการใช้ตัวเชื่อมต่อหรือกระบวนการ hotbar สามารถบันทึกได้. สำหรับ PCB บางตัวที่มีข้อกำหนดความหนาแน่นสูง, การขาดขั้วต่อก็เหมือนกับการหยิบสมบัติขึ้นมา,.
ด้วยวิธีนี้, ประหยัดค่าใช้จ่ายในการใช้ชิ้นส่วนของตัวเชื่อมต่อหรือต้นทุนของกระบวนการ hotbar. นอกจากนี้, ช่องว่างระหว่างบอร์ดทั้งสองอาจอยู่ใกล้กันมากขึ้นเนื่องจากไม่มีขั้วต่อ.
2. ระยะการส่งสัญญาณของ PCBA แบบยืดหยุ่นที่แข็งสั้นลงและความเร็วเพิ่มขึ้น, ซึ่งสามารถปรับปรุงความน่าเชื่อถือได้อย่างมีประสิทธิภาพ
การส่งสัญญาณแบบดั้งเดิมผ่านตัวเชื่อมต่อคือ PCB- ขั้วต่อ – FPC – ขั้วต่อ – พีซีบี], ในขณะที่การส่งสัญญาณของ PCBA แบบแข็งเกร็งลดลงเหลือ PCB – FPC – พีซีบี]. ระยะการส่งสัญญาณสั้นลง, และปัญหาการลดทอนสัญญาณการส่งสัญญาณระหว่างสื่อต่าง ๆ ก็ลดลง. โดยทั่วไป, วงจรบน PCB ทำจากทองแดง, และขั้วต่อหน้าสัมผัสของขั้วต่อเป็นแบบเคลือบทอง, หมุดบัดกรีชุบดีบุกทั้งหมด, และต้องเชื่อมวางประสานบน PCB. การส่งสัญญาณระหว่างสื่อต่างๆ จะถูกลดทอนลงอย่างหลีกเลี่ยงไม่ได้. หากใช้กระดานประสานแบบอ่อนและแข็ง, สื่อเหล่านี้จะน้อยลง, และความสามารถในการส่งสัญญาณสามารถปรับปรุงได้ค่อนข้างมาก. สำหรับผลิตภัณฑ์บางอย่างที่มีความต้องการความแม่นยำของสัญญาณสูง, มันจะช่วยปรับปรุงความน่าเชื่อถือ.
3. PCBA แบบยืดหยุ่นช่วยให้การประกอบผลิตภัณฑ์ง่ายขึ้นและประหยัดเวลาในการประกอบ
การใช้ PCBA แบบยืดหยุ่นสามารถลดชั่วโมงการทำงานของชิ้นส่วน SMT ได้เนื่องจากจำนวนตัวเชื่อมต่อลดลง. นอกจากนี้ยังช่วยลดชั่วโมงการทำงานในการประกอบเครื่องจักรทั้งหมดอีกด้วย, เนื่องจากไม่ต้องดำเนินการประกอบการใส่ FPC ลงในตัวเชื่อมต่อหรือกระบวนการผลิตของฮอตบาร์. นอกจากนี้ยังช่วยลดต้นทุนในการจัดการชิ้นส่วนและสินค้าคงคลังอีกด้วย. เนื่องจาก BOM ลดลง, การบริหารจัดการก็จะน้อยลง.
