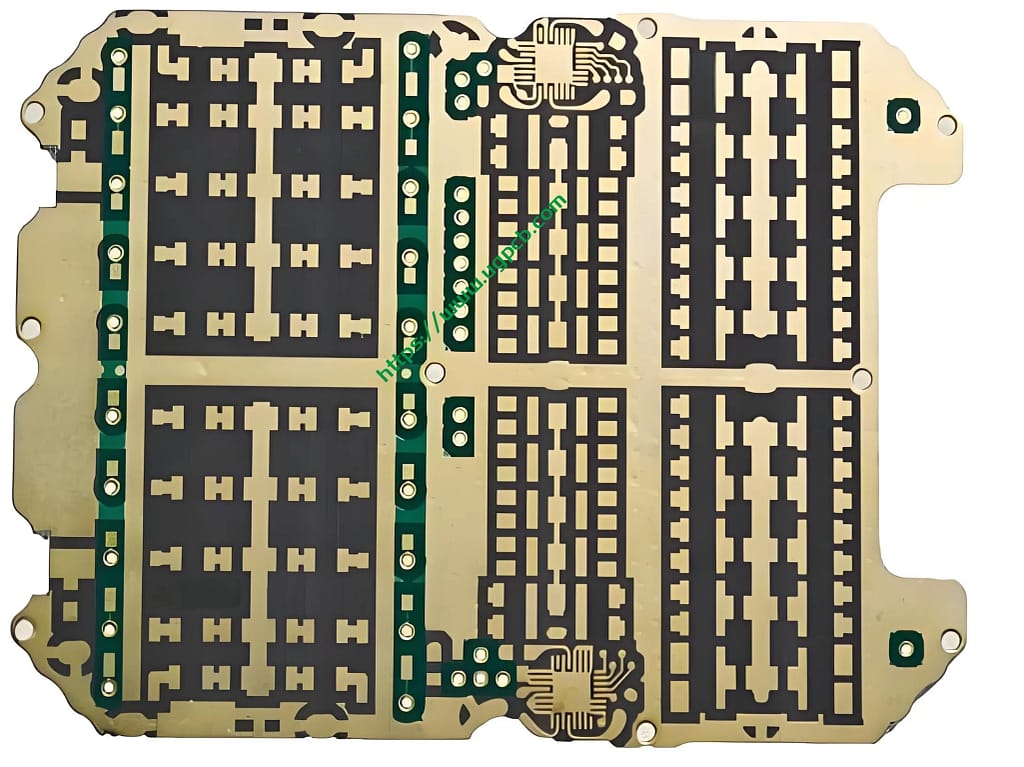

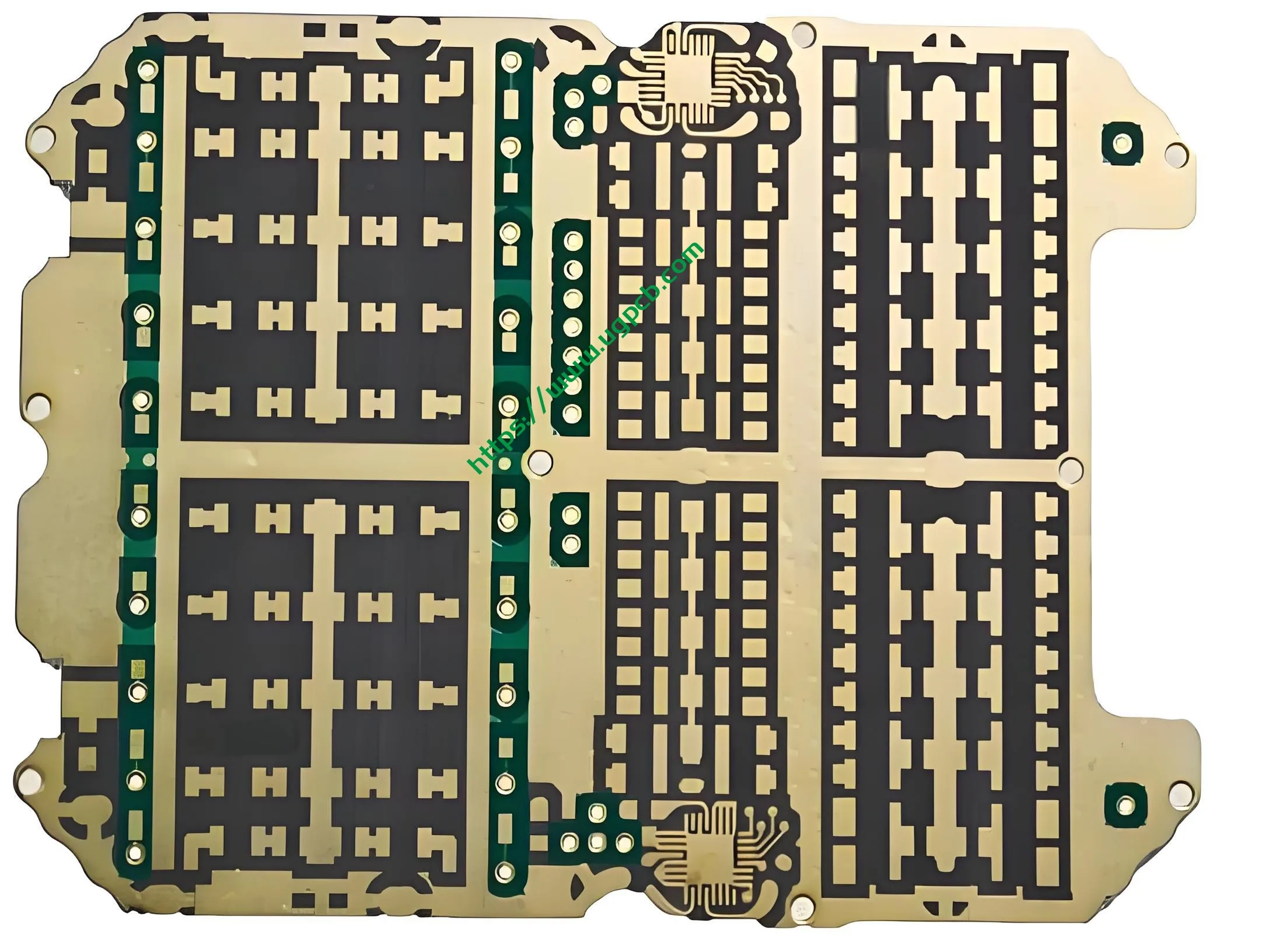

UGPCB RO4350B เซรามิกไฮบริด PCB ความถี่สูง – บอร์ดผสม 4 ชั้น, Dk อย่างเคร่งครัด 3.48, เอาต์พุตที่เสถียร

1. ภาพรวมผลิตภัณฑ์

ในการสื่อสารไร้สายสมัยใหม่และการออกแบบดิจิทัลความเร็วสูง, ความสมบูรณ์ของสัญญาณและความน่าเชื่อถือของระบบขึ้นอยู่กับ วัสดุฐาน PCB. UGPCB แนะนำ RO4350B เซรามิกไฮบริด PCB ความถี่สูง. นี่คือบอร์ด 4 ชั้นที่รวมเข้าด้วยกัน Rogers RO4350B ลามิเนตความถี่สูง ด้วยวัสดุมาตรฐาน FR-4 โดยใช้เทคโนโลยีการกดผสมขั้นสูง.

ผลิตภัณฑ์นี้สืบทอดค่าคงที่ไดอิเล็กตริกที่เสถียร (ดีเค 3.48) และคุณสมบัติการสูญเสียต่ำของ RO4350B. นอกจากนี้ยังใช้ประโยชน์จากการรองรับทางกลและผลประโยชน์ด้านต้นทุนของ FR-4. เป็นโซลูชั่นที่ดีเยี่ยมสำหรับสถานีฐานการสื่อสาร, เครื่องมือ, และโมดูลส่วนหน้า RF.

2. ความหมายและการจำแนกประเภทผลิตภัณฑ์

2.1 คำจำกัดความของผลิตภัณฑ์

เซรามิกไฮบริด RO4350B PCB ความถี่สูง ใช้ทั้งวัสดุความถี่สูง Rogers RO4350B และ FR-4 มาตรฐานภายในบอร์ดหลายชั้นเดียว. ระบบเรซินไฮโดรคาร์บอนที่เติมเซรามิกช่วยให้มั่นใจได้ว่าการส่งสัญญาณ RF มีการสูญเสียต่ำ.

2.2 การจำแนกประเภททางวิทยาศาสตร์

• โดยวัสดุ: อิเล็กทริกคอมโพสิต PCB ไฮบริด (PCB ลามิเนตไฮบริด).

• ตามความถี่ของการสมัคร: ไมโครเวฟ RF PCB (ช่วงการทำงานทั่วไป: 500 เมกะเฮิรตซ์ถึง 10 กิกะเฮิร์ตซ์+).

• โดยการนับเลเยอร์: 4-บอร์ดไฮบริดหลายชั้น.

3. พารามิเตอร์หลักและสิ่งจำเป็นในการออกแบบ

ด้านล่างนี้เป็นข้อกำหนดสำคัญสำหรับผลิตภัณฑ์ UGPCB นี้. ข้อมูลทั้งหมดได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจถึงความสอดคล้องระหว่างการออกแบบและการประดิษฐ์.

เคล็ดลับการออกแบบสำหรับวิศวกร:
ในสแต็กอัพเลเยอร์ไฮบริด, CTE ไม่ตรงกัน (RO4350B CTE ต่ำกว่า FR-4 CTE) สามารถทำให้เกิดการบิดเบี้ยวระหว่างการรีโฟลว์ได้. วิศวกร UGPCB ใช้การออกแบบสแต็กอัพแบบสมมาตร. เราเลือกพรีเพกที่เข้ากันได้และควบคุมโปรไฟล์การเคลือบเพื่อรักษาการบิดเบี้ยวด้านล่าง 0.7%.

4. หลักการทำงาน

นี้ พีซีบี ทำหน้าที่สองหน้าที่หลัก: การส่งสัญญาณและการถ่ายโอนพลังงาน.

สำหรับสัญญาณความถี่สูง, ตัวนำ (ทองแดง) และอิเล็กทริก (RO4350B) สร้างสายส่ง (ไมโครสตริปหรือสตริปไลน์). ดีเค มั่นคง (3.48) กำหนดความเร็วการแพร่กระจายสัญญาณ. Df ต่ำ (0.0037) ช่วยให้มั่นใจได้ถึงการลดทอนสัญญาณขั้นต่ำ, รักษาความสมบูรณ์ของสัญญาณ.

5. การวิเคราะห์วัสดุและประสิทธิภาพ

5.1 Rogers RO4350B

• องค์ประกอบ: ระบบไฮโดรคาร์บอนเรซินพร้อมตัวเติมเซรามิก, เสริมด้วยกระจกทอ.

• ประโยชน์ด้านประสิทธิภาพ:

  • ความเสถียรของความถี่: Dk แสดงการแปรผันตามความถี่น้อยที่สุด, เหมาะสำหรับการใช้งานบรอดแบนด์.

  • การสูญเสียการแทรก: ต่ำกว่ามาตรฐาน FR-4 อย่างเห็นได้ชัด, เหมาะสำหรับวงจร 5G และไมโครเวฟ.

  • เข้ากันได้แบบไร้สารตะกั่ว: ทนทานต่ออุณหภูมิการประกอบ 260°C.

5.2 FR-4

• องค์ประกอบ: อีพอกซีเรซินพร้อมผ้าแก้ว.

• ประโยชน์ด้านประสิทธิภาพ: ความแข็งแรงทางกลสูง, ต้นทุนที่ต่ำกว่า. ใช้สำหรับเครื่องบินพลังงาน, ชั้นพื้นดิน, และสัญญาณที่ไม่สำคัญ. ซึ่งช่วยลดต้นทุนวัสดุโดยรวม.

5.3 ฟอยล์ทองแดง

• พิมพ์: 1 ทองแดงอิเล็กโทรไลต์ OZ. ให้ความแข็งแรงในการลอกที่ดี (ทั่วไป 5.0 ปอนด์/นิ้ว).

5.4 พื้นผิวเสร็จสิ้น (ทองแช่ / เห็นด้วย)

• ทำไมต้องอีนิก? สำหรับ PCB ความถี่สูง, ENIG มีพื้นผิวที่เรียบมาก. ช่วยลดการสูญเสียผลกระทบของผิวหนังสำหรับสัญญาณความถี่สูง. อีกทั้งยังมีความสามารถในการบัดกรีและต้านทานการเกิดออกซิเดชันได้ดีอีกด้วย.

6. คุณสมบัติเชิงโครงสร้าง

• โครงสร้างลามิเนตไฮบริด: โครงสร้าง 4 เลเยอร์ทั่วไปใช้การสแต็กอัปแบบสมมาตร. เส้นทางสัญญาณความถี่สูงบนพื้นผิวหรือชั้นแกน RO4350B. กำลังและกราวด์อยู่บนชั้น FR-4. การออกแบบนี้รับประกันประสิทธิภาพ RF ในขณะที่ใช้เสถียรภาพทางความร้อนของ FR-4.

• ความน่าเชื่อถือตลอดรู: CTE แกน Z ของ RO4350B (32 ppm/° C) ค่อนข้างใกล้เคียงกับ CTE ของทองแดง (รอบๆ 17 ppm/° C). ในระหว่างรอบความร้อน, ผนังรูทะลุชุบป้องกันการแตกร้าว. สิ่งนี้ช่วยปรับปรุงอายุการใช้งานของบอร์ดได้อย่างมาก.

7. ผังกระบวนการผลิต

UGPCB ทำตามขั้นตอนสำคัญเหล่านี้สำหรับผลิตภัณฑ์ไฮบริดนี้. ช่วยให้มั่นใจได้ถึงความเข้ากันได้ของวัสดุและมีคุณภาพสูง.

1. การตรวจสอบที่เข้ามา: ตรวจสอบคุณสมบัติของแกน RO4350B และแกน FR-4 แยกกัน.

2. การถ่ายภาพชั้นใน: สร้างวงจรชั้นในบนวัสดุแต่ละชิ้น.

3. การบำบัดด้วยออกไซด์: ใช้เคมีพิเศษกับพื้นผิว RO4350B. สิ่งนี้ช่วยเพิ่มความผูกพันกับพรีเพก.

4. เลย์อัพ (ขั้นตอนที่สำคัญ): จัดตำแหน่ง RO4350B อย่างแม่นยำ, พรีเพก, และ FR-4 ตามการออกแบบสแต็กอัปแบบสมมาตร.

5. การเคลือบ: ใช้เส้นโค้งอุณหภูมิแบบขั้นบันได. ควบคุมการไหลของเรซิน. ลดความเครียดภายในและการบิดเบี้ยวที่เกิดจากความแตกต่างของ CTE.

6. การขุดเจาะ & desmear: เพิ่มประสิทธิภาพดอกสว่านและอัตราการป้อน (RO4350B มีความเปราะ). ใช้การรักษาด้วยพลาสมาเพื่อขจัดรอยเปื้อนเรซินออกจากผนังรู.

7. การชุบ: บรรลุการเชื่อมต่อระหว่างชั้นที่เชื่อถือได้.

8. การถ่ายภาพ/การแกะสลักชั้นนอก: ควบคุมความกว้างของเส้นอย่างแม่นยำเพื่อให้บรรลุเป้าหมายอิมพีแดนซ์.

9. พื้นผิวเสร็จสิ้น: ใช้ Immersion Gold (เห็นด้วย).

10. การทดสอบ: 100% การทดสอบทางไฟฟ้า + การทดสอบคูปองความต้านทาน + การทดสอบความเครียดจากความร้อน.

8. การใช้งานทั่วไป

PCB แบบไฮบริดนี้ผสมผสานประสิทธิภาพความถี่สูงเข้ากับประสิทธิภาพด้านต้นทุน. มีการใช้กันอย่างแพร่หลายในด้านเหล่านี้:

1. เครื่องมือสื่อสาร: บอร์ด RF ในตัววิเคราะห์สัญญาณและเครื่องวิเคราะห์เครือข่าย.

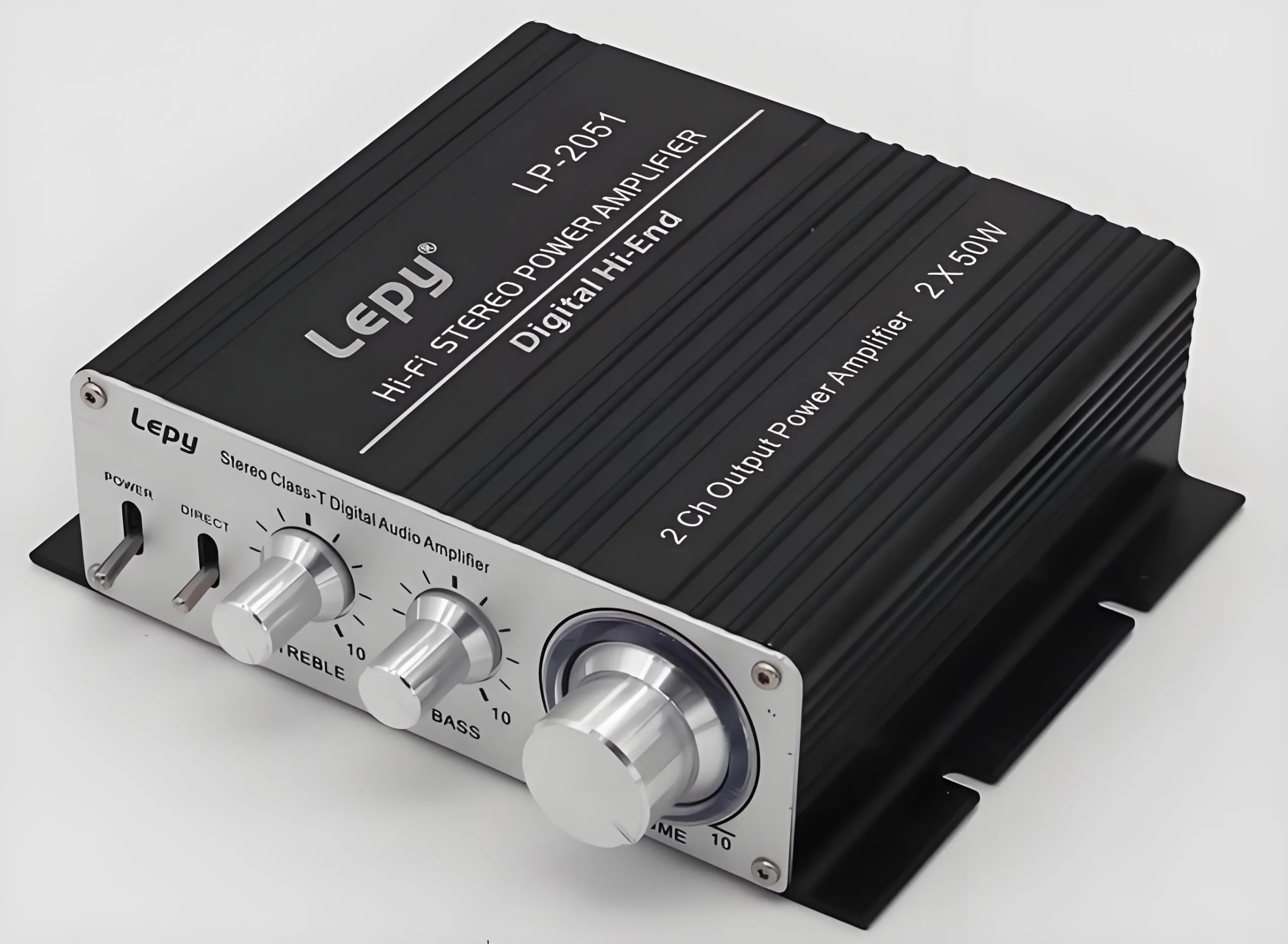

2. โครงสร้างพื้นฐานไร้สาย: 5เสาอากาศสถานีฐาน G, เพาเวอร์แอมป์, วงจรควบคุมใน RRU/AAU.

3. อุปกรณ์อิเล็กทรอนิกส์ยานยนต์: บอร์ดประมวลผลสัญญาณสำหรับ 77 เรดาร์ GHz mmWave.

4. ระบบอัตโนมัติอุตสาหกรรม: โมดูลการรับข้อมูลความถี่สูง, เซ็นเซอร์ไมโครเวฟ.

5. การบินและอวกาศ & การป้องกัน: โมดูลสำหรับเครื่องรับการสื่อสารผ่านดาวเทียมและระบบเรดาร์.

9. ทำไมต้องเลือก UGPCB?

• การจับคู่ที่แม่นยำ: เราควบคุม Dk อย่างเข้มงวดภายในพิกัดความเผื่อ ±0.05. เราจัดทำรายงานการทดสอบความต้านทาน TDR. ประสิทธิภาพทางไฟฟ้าตรงกับการออกแบบของคุณ.

• ความเชี่ยวชาญด้านสื่อไฮบริด: เรามีกระบวนการที่สมบูรณ์สำหรับการเคลือบแบบไฮบริด RO4350B+FR4. เราแก้ไขปัญหาการแยกส่วนและการบิดเบี้ยวที่เกิดจาก CTE ไม่ตรงกัน.

• ความน่าเชื่อถือสูง: เราใช้ทองคำแช่ (เห็นด้วย) พื้นผิวเสร็จสิ้น. รองรับการบัดกรีที่มีความแม่นยำ. ตอบสนองความต้องการความน่าเชื่อถือที่เข้มงวดของเครื่องมือสื่อสาร.

รับใบเสนอราคาของคุณ. ขับเคลื่อนผลิตภัณฑ์ RF ของคุณสู่ตลาด.

คุณต้องการบอร์ดความถี่สูง 4 ชั้นที่ตรงตาม Dk 3.48 ข้อกำหนดในขณะเดียวกันก็รักษาสมดุลต้นทุน?

UGPCB ใช้วัสดุ Rogers RO4350B ของแท้. นอกจากนี้เรายังมีกระบวนการอัดแบบไฮบริด FR-4 ที่ครบกำหนดอีกด้วย. เราช่วยให้คุณรักษาความสมบูรณ์ของสัญญาณในขณะที่ปรับต้นทุน BOM ของคุณให้เหมาะสม.
