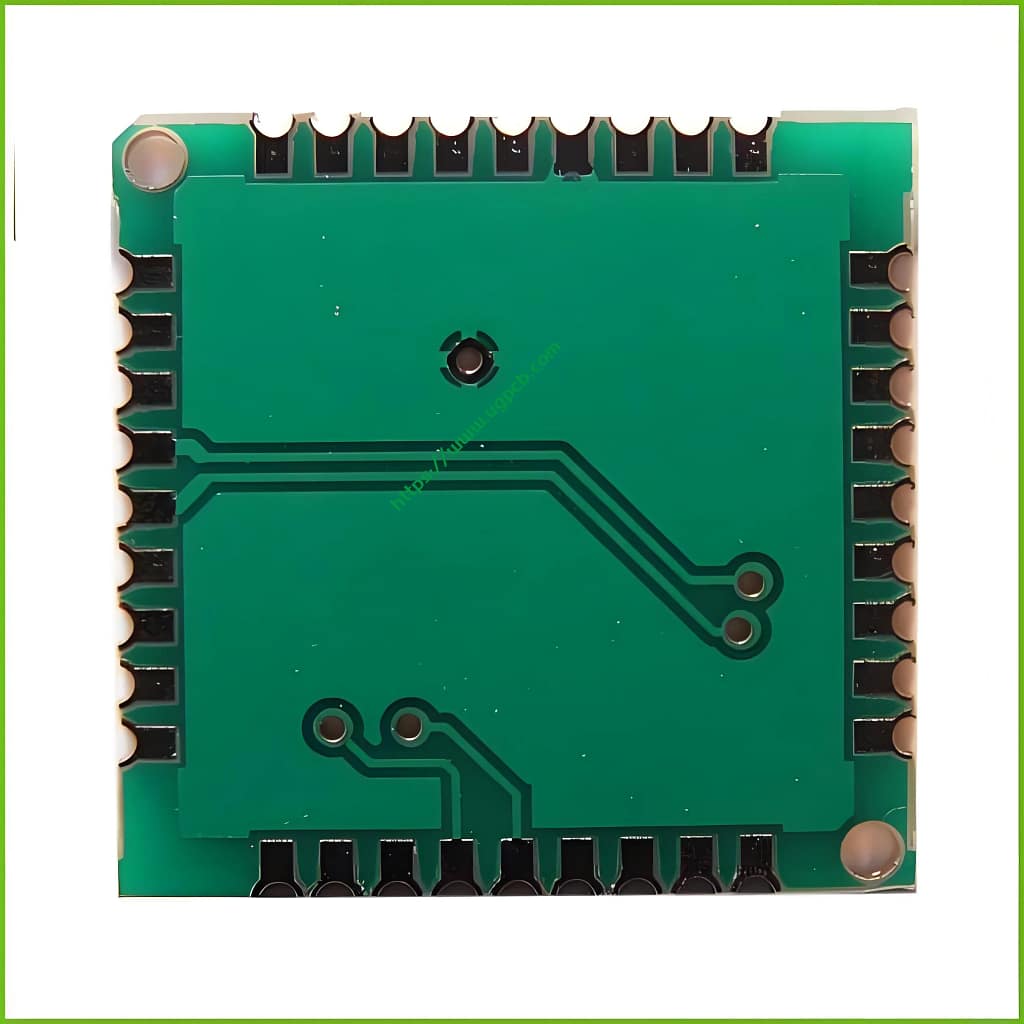

ปลั๊กคาร์บอนหมึก PCB ผ่านรู | FR-1 94V-0 วัสดุ | พื้นผิว OSP - UGPCB

บอร์ด PCB มาตรฐาน/

ปลั๊กคาร์บอนหมึก PCB ผ่านรู | FR-1 94V-0 วัสดุ | พื้นผิว OSP

แบบอย่าง : ปลั๊กคาร์บอนหมึก PCB ผ่านรู

วัสดุ : FR-1,94v0

ชั้น : ทองแดง 1 ชั้น + หมึกคาร์บอน 1 ชั้น

สี : สีเขียว/ขาว

ความหนาสำเร็จรูป : 1.0มม

ความหนาของทองแดง : 1ออนซ์

การรักษาพื้นผิว : สธ

กระบวนการพิเศษ : เสียบ PCB หมึกคาร์บอน

แอปพลิเคชัน : สินค้าสำคัญ, เช่น PCB ควบคุมระยะไกล

  • รายละเอียดสินค้า

วัสดุ PCB หมึกคาร์บอนเสียบทะลุรู

PCB หมึกคาร์บอนปลั๊กทะลุผ่านรูถูกสร้างขึ้นจากวัสดุ FR-1,94v0, เกรดทนไฟที่ตรงตามมาตรฐาน UL 94V-0 มาตรฐาน. วัสดุนี้ผสมผสานไฟเบอร์กลาสและอีพอกซีเรซิน, ให้ความเป็นฉนวนไฟฟ้าที่ดีเยี่ยม, ความแข็งแรงเชิงกล, และความต้านทานความร้อน. ตัวเลือก FR-1,94v0 ช่วยให้มั่นใจถึงความทนทานและความน่าเชื่อถือของ PCB ในการใช้งานต่างๆ.

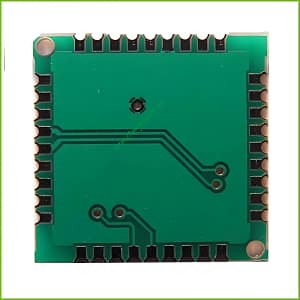

ปลั๊กคาร์บอนหมึก PCB ผ่านรู

ผลงาน

ที่ พีซีบี มีชั้นทองแดงชั้นเดียวและชั้นหมึกคาร์บอนเพิ่มเติม, นำเสนอความคล่องตัวในการออกแบบวงจรและฟังก์ชันการทำงาน. ด้วยความหนาสำเร็จรูป 1.0 มม., โดยจะรักษาฟอร์มแฟคเตอร์ที่กะทัดรัดในขณะเดียวกันก็รับประกันความสมบูรณ์ของโครงสร้างที่เพียงพอ. ความหนาของทองแดง 1OZ ให้ค่าการนำไฟฟ้าที่ดีและความสามารถในการรองรับกระแสไฟฟ้าได้ดี, จำเป็นสำหรับประสิทธิภาพที่เชื่อถือได้ในวงจรอิเล็กทรอนิกส์.

โครงสร้าง

PCB มีสีเขียว/ขาว, เพิ่มความน่าดึงดูดทางสายตาและความง่ายในการตรวจสอบในระหว่างกระบวนการผลิตและการประกอบ. การรักษาพื้นผิวของสารกันบูดประสานอินทรีย์ (โอป) ปกป้องพื้นผิวทองแดงไม่ให้หมองและออกซิเดชั่น, ทำให้มั่นใจได้ถึงความสามารถในการบัดกรีที่ดีในระหว่าง ส่วนประกอบ สิ่งที่แนบมา.

ลักษณะพิเศษ

ลักษณะเฉพาะของ PCB หมึกคาร์บอนแบบเสียบทะลุรูคือกระบวนการใช้หมึกคาร์บอนแบบเสียบ. กระบวนการพิเศษนี้เกี่ยวข้องกับการเติมหมึกคาร์บอนลงในรูทะลุ, สร้างการเชื่อมต่อทางไฟฟ้าระหว่างวงจรบนชั้นต่างๆ โดยไม่ต้องชุบรูทะลุ. เทคนิคนี้ทำให้การผลิตง่ายขึ้น, ลดต้นทุน, และช่วยให้มีการออกแบบที่กะทัดรัดยิ่งขึ้น. หมึกคาร์บอนยังให้ความยืดหยุ่นและการนำไฟฟ้าในระดับสูงอีกด้วย, เหมาะสำหรับการใช้งานต่างๆ ที่ต้องการการควบคุมคุณสมบัติทางไฟฟ้าที่แม่นยำ.

กระบวนการผลิต

การผลิต PCB หมึกคาร์บอนเสียบทะลุรูเกี่ยวข้องกับขั้นตอนสำคัญหลายขั้นตอน:

  1. การเตรียมวัสดุ: วัสดุ FR-1,94v0 ถูกตัดให้ได้ขนาดและเตรียมพร้อมสำหรับการประมวลผล.
  2. รูปแบบวงจร: วงจรทองแดงถูกสลักลงบนวัสดุฐาน FR-1,94v0 โดยใช้เทคนิคการพิมพ์หินด้วยแสง.
  3. การเสียบหมึกคาร์บอน: รูทะลุจะเต็มไปด้วยหมึกคาร์บอนเพื่อสร้างการเชื่อมต่อทางไฟฟ้า.
  4. การรักษาพื้นผิว: ใช้กระบวนการ OSP เพื่อปกป้องพื้นผิวทองแดง.
  5. แอปพลิเคชันมาสก์ประสาน: หน้ากากบัดกรีป้องกันถูกนำไปใช้กับพื้นผิว PCB เพื่อป้องกันข้อผิดพลาดในการบัดกรีและเพิ่มความทนทาน.
  6. การประกอบและการทดสอบขั้นสุดท้าย: มีการแนบส่วนประกอบต่างๆ, และ PCB ได้รับการทดสอบเพื่อให้มั่นใจถึงการทำงานและความน่าเชื่อถือ.

ผังงานสำหรับกระบวนการผลิต PCB หมึกคาร์บอนปลั๊กทะลุรู

สถานการณ์การใช้งาน

PCB หมึกคาร์บอนแบบเสียบทะลุรูเหมาะอย่างยิ่งสำหรับผลิตภัณฑ์หลัก เช่น PCB ควบคุมระยะไกล. การออกแบบขนาดกะทัดรัด, การเชื่อมต่อไฟฟ้าที่เชื่อถือได้, และกระบวนการผลิตที่คุ้มค่าทำให้เหมาะอย่างยิ่งสำหรับการใช้งานการควบคุมระยะไกล. PCB รองรับวงจรที่ซับซ้อนและมีส่วนประกอบที่มีความหนาแน่นสูง, เปิดใช้งานฟังก์ชันขั้นสูงในรีโมทคอนโทรล, เช่น ปุ่มที่ไวต่อการสัมผัส, จอแอลซีดี, และความสามารถในการสื่อสารไร้สาย. ไม่ว่าจะใช้ในระบบความบันเทิงภายในบ้าน, การควบคุมทางอุตสาหกรรม, หรืองานด้านยานยนต์, PCB หมึกคาร์บอนแบบเสียบผ่านรูช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และความพึงพอใจของผู้ใช้.

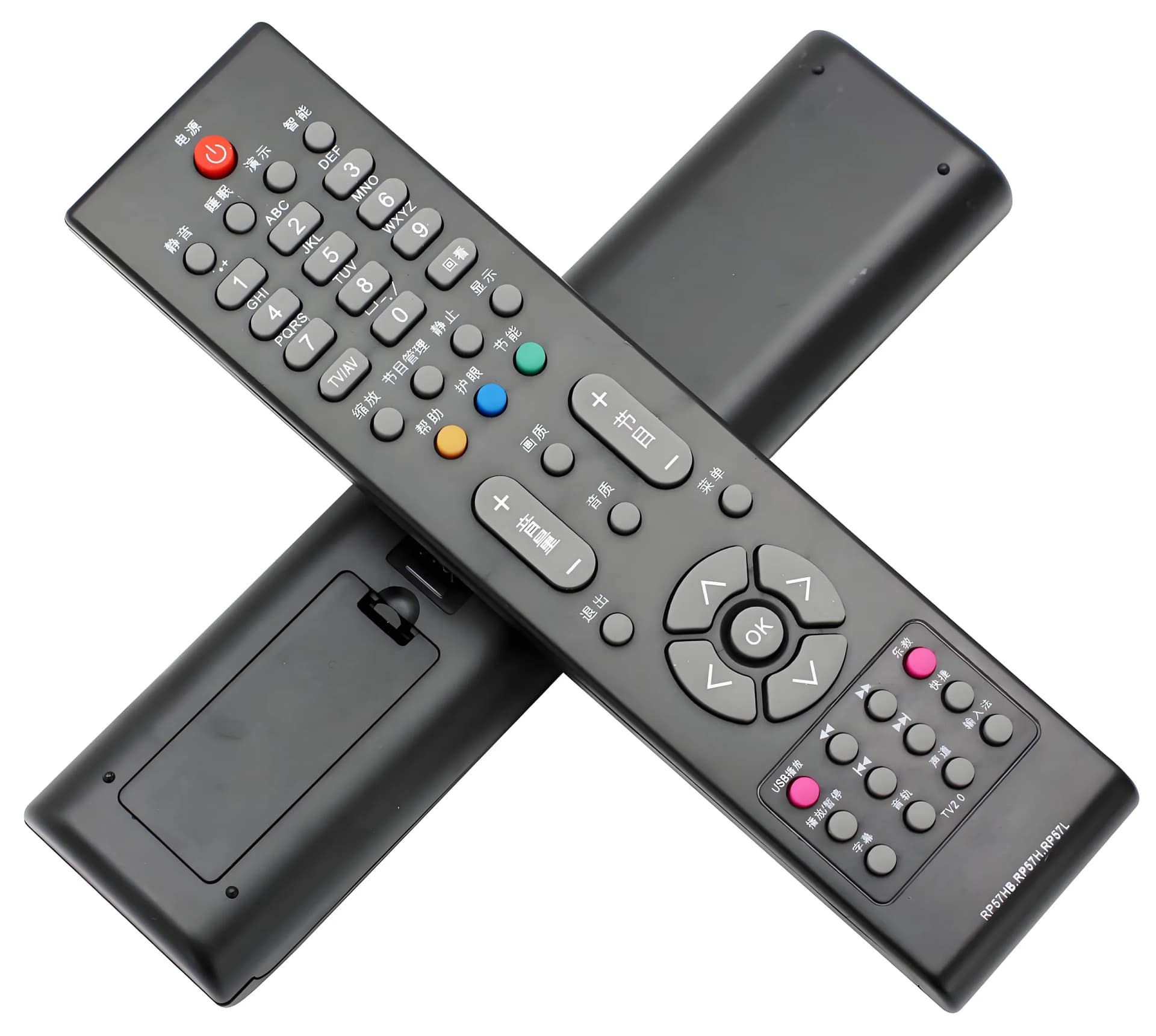

PCB หมึกคาร์บอนชุบทะลุรูในแอปพลิเคชันการควบคุมระยะไกล
