วัสดุ PCB ระดับเสาอากาศใหม่: RO4725JXR, RO4730JXR, และ RO4730G3
Rogers เปิดตัว RO4725JXR, RO4730JXR, และวัสดุ PCB ระดับเสาอากาศ RO4730G3 เพื่อตอบสนองความต้องการด้านประสิทธิภาพที่สูงขึ้นในปัจจุบันและอนาคตในอาร์เรย์เสาอากาศที่ใช้งานอยู่, สถานีฐานขนาดเล็ก, 4ตัวรับส่งสัญญาณฐาน G, อินเทอร์เน็ตของสรรพสิ่ง (ไอโอที) อุปกรณ์, และการใช้งานระบบไร้สาย 5G ที่เกิดขึ้นใหม่.
วัสดุหน่วงไฟ RO4730G3 เทอร์โมเซตติงลามิเนต
สารหน่วงไฟนี้ (UL94V-0) วัสดุลามิเนตเทอร์โมเซตติง RO4730G3 เป็นอนุพันธ์ของ Rogers’ วัสดุวงจรที่เชื่อถือได้และเป็นที่นิยมมายาวนานสำหรับการใช้งานเสาอากาศสถานีฐาน. มีค่าคงที่ไดอิเล็กทริกต่ำ 3.0, ซึ่งเป็นที่ต้องการของนักออกแบบเสาอากาศ, และค่าเบี่ยงเบนคงที่ไดอิเล็กทริกของทิศทาง z เป็น ± 0.05 ที่ 10 กิกะเฮิรตซ์.

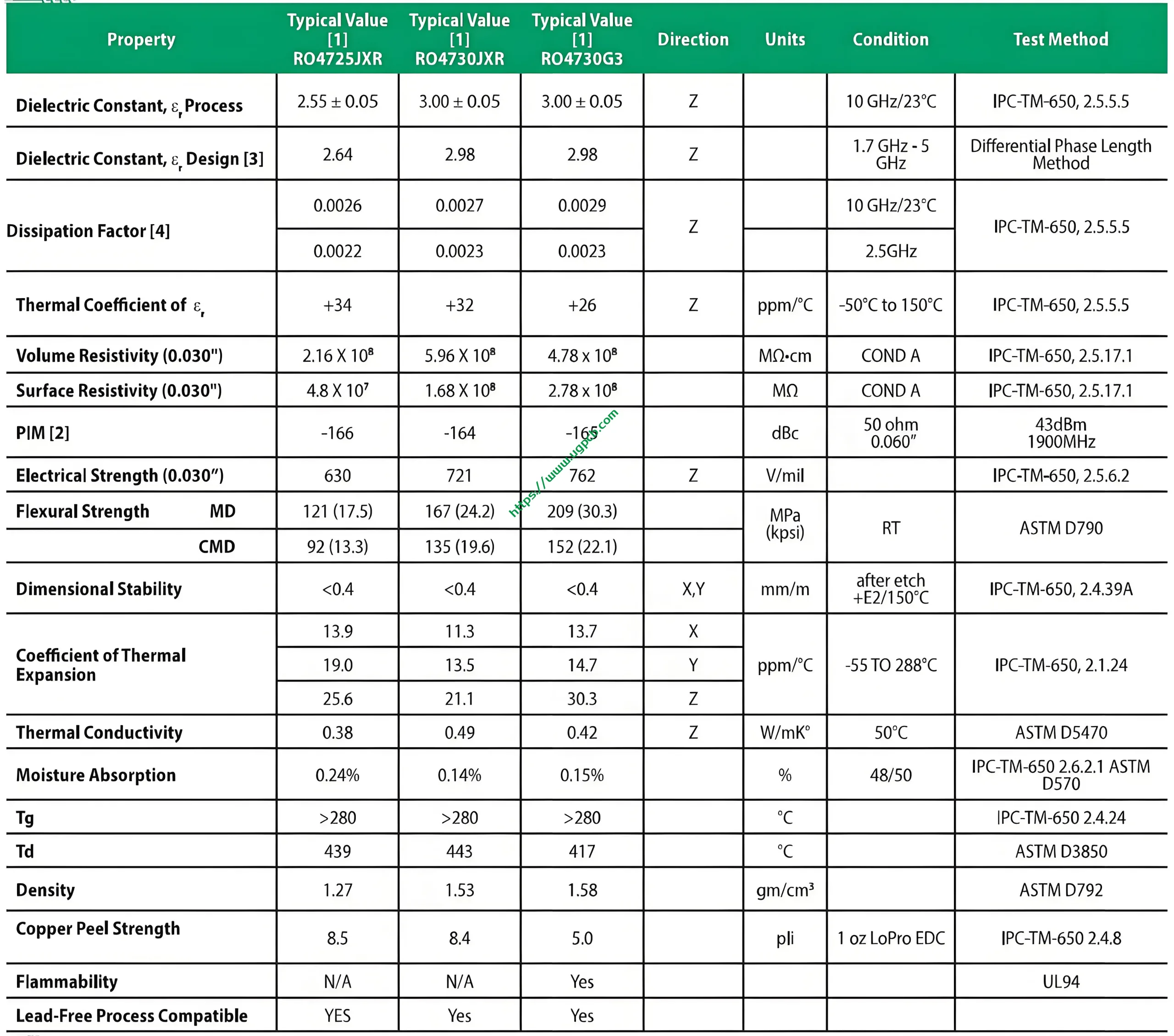

ข้อมูลจำเพาะและคุณสมบัติของ RO4725JXR, RO4730JXR, และ RO4730G3
RO4730G3 องค์ประกอบและคุณสมบัติของลามิเนต
- ทำจากวัสดุเซรามิกไฮโดรคาร์บอนและฟอยล์ทองแดง LoPro ที่มีการสูญเสียต่ำ.
- ให้ประสิทธิภาพอินเตอร์โมดูเลชันแบบพาสซีฟที่ยอดเยี่ยม (มักจะดีกว่า -160 ดีบีซี).
- 30% เบากว่า PTFE โดยมีอุณหภูมิการเปลี่ยนสถานะคล้ายแก้วสูง (ทีจี) เกิน +280 องศาเซลเซียส.
- เข้ากันได้กับกระบวนการประกอบอัตโนมัติ.
- ค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ (ซีทีอี) ในทิศทาง Z (30.3 ppm/C) จาก -55 °C ถึง +288 องศาเซลเซียส.
- ความแข็งแรงรับแรงดัดงอได้ดีกว่าวัสดุ RO4000JXR เนื่องจากความต้านทานต่อกระบวนการไร้สารตะกั่ว.
ประสิทธิภาพที่มั่นคงตลอดช่วงอุณหภูมิ
- ประสิทธิภาพของ RO4730G3 มีความเสถียรกับอุณหภูมิ.
- ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (ซีทีอี) จับคู่ทองแดงที่มีอัตราการเปลี่ยนแปลงความร้อนต่ำมากในทิศทาง Z ของค่าคงที่ไดอิเล็กทริก.
- การสูญเสียความถี่สูงต่ำมาก, โดยมีปัจจัยการสูญเสียของ 0.0023 ที่ 2.5 กิกะเฮิรตซ์ และ 0.0029 ที่ 10 กิกะเฮิรตซ์.
การใช้งานและความคุ้มค่า
- โซลูชันที่ใช้งานได้จริงและคุ้มค่าสำหรับ 4G ในปัจจุบัน, อุปกรณ์ไร้สาย IoT, และอุปกรณ์ไร้สาย 5G ในอนาคต.
- ผสมผสานกับวัสดุที่เหมาะสม, เสนอการผสมผสานราคาที่ดีที่สุด, ผลงาน, และความทนทาน.
- เข้ากันได้กับลามิเนต RF-4700 ทั่วไปโดยไม่มีข้อกำหนดพิเศษสำหรับการบัดกรีที่อุณหภูมิสูง.
- ทางเลือกที่ประหยัดสำหรับวัสดุเสาอากาศ PTFE, ช่วยให้นักออกแบบบรรลุประสิทธิภาพด้านต้นทุนที่สูง.
ข้อดีของวัสดุ PCB RO4730G3
- ความได้เปรียบด้านต้นทุน.
- ประสิทธิภาพสูงสำหรับ 5G และ IoT: เหมาะสำหรับเสาอากาศ PCB และอาร์เรย์เสาอากาศแบบแอคทีฟ.
- ตอบสนองความต้องการด้านประสิทธิภาพต้นทุนสูง: ออกแบบมาโดยเฉพาะสำหรับ 4G, 5ช, และแอปพลิเคชัน IoT ที่ต้องการประสิทธิภาพด้านต้นทุนสูง.
