Introducción a la composición del material de la placa de circuito PCB FR4
La placa de circuito PCB FR4 está hecha principalmente de FR-4, un grado ignífugo de tela de fibra de vidrio tejida impregnada de resina epoxi. Este material ofrece un aislamiento eléctrico y una resistencia mecánica excepcionales., haciéndolo ideal para una variedad de aplicaciones electrónicas.
Características de rendimiento
Las placas PCB FR4 exhiben resistencia a altas temperaturas, retardante de llama, y excelente estabilidad dimensional. Pueden soportar temperaturas de hasta 130 °C y mantener su integridad estructural bajo tensión térmica.. La baja absorción de humedad del material garantiza un rendimiento eléctrico confiable en ambientes húmedos..
Diseño estructural

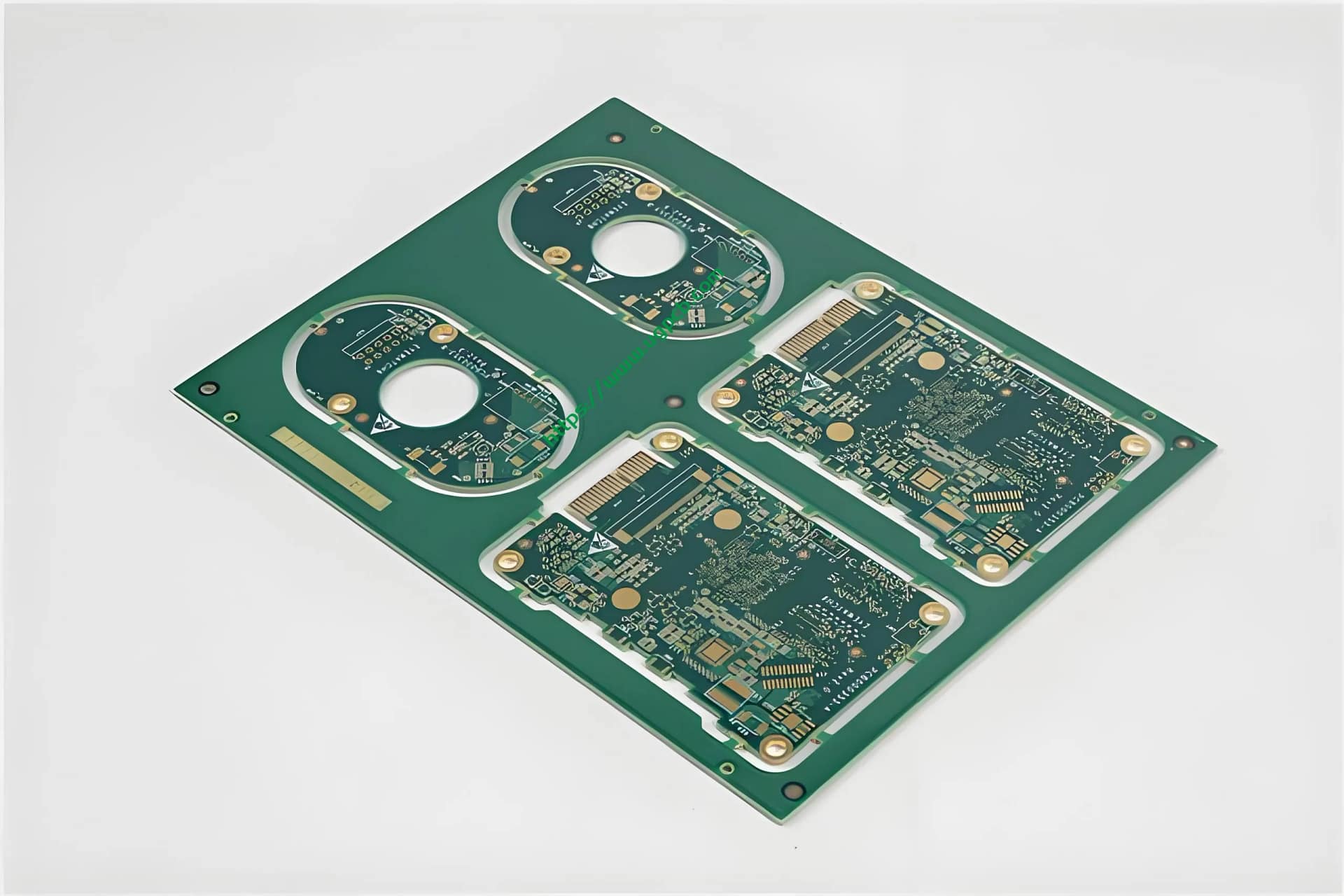

La placa es una PCB FR4 de 2 capas., lo que significa que tiene dos capas conductoras separadas por una capa dieléctrica de material FR-4. Este diseño permite el enrutamiento de circuitos en ambos lados de la placa manteniendo el aislamiento eléctrico entre ellos..
Opciones de color y dimensiones
Disponible en varios colores incluido el verde., negro, azul, y blanco, el FR4 Placa de circuito PCB tiene un espesor acabado de 1,20 mm. El espesor del cobre es 1/1 ONZ, Proporcionando un buen equilibrio entre conductividad y coste..
Acabados superficiales
La superficie del tablero se puede tratar con Immersion Gold o HASL (Nivelación de soldadura por aire caliente). Immersion Gold ofrece un acabado de alta calidad adecuado para aplicaciones sensibles que requieren resistencia a la corrosión y baja resistencia al contacto.. HASL, por otro lado, Es una opción rentable que proporciona una superficie soldable con buena conductividad eléctrica..
Proceso de fabricación
La producción de placas de circuito PCB FR4 implica varios pasos.:
- Preparación del arte y maquetación del diseño..
- Grabado de laminado revestido de cobre para formar los patrones de circuito deseados..
- Perforación de agujeros para cables y vías de componentes..
- Revestimiento de orificios y superficies para garantizar la conductividad eléctrica..
- Aplicación de tratamientos superficiales como Immersion Gold o HASL.
- Inspección final y pruebas para garantizar la calidad..
Escenarios de aplicación

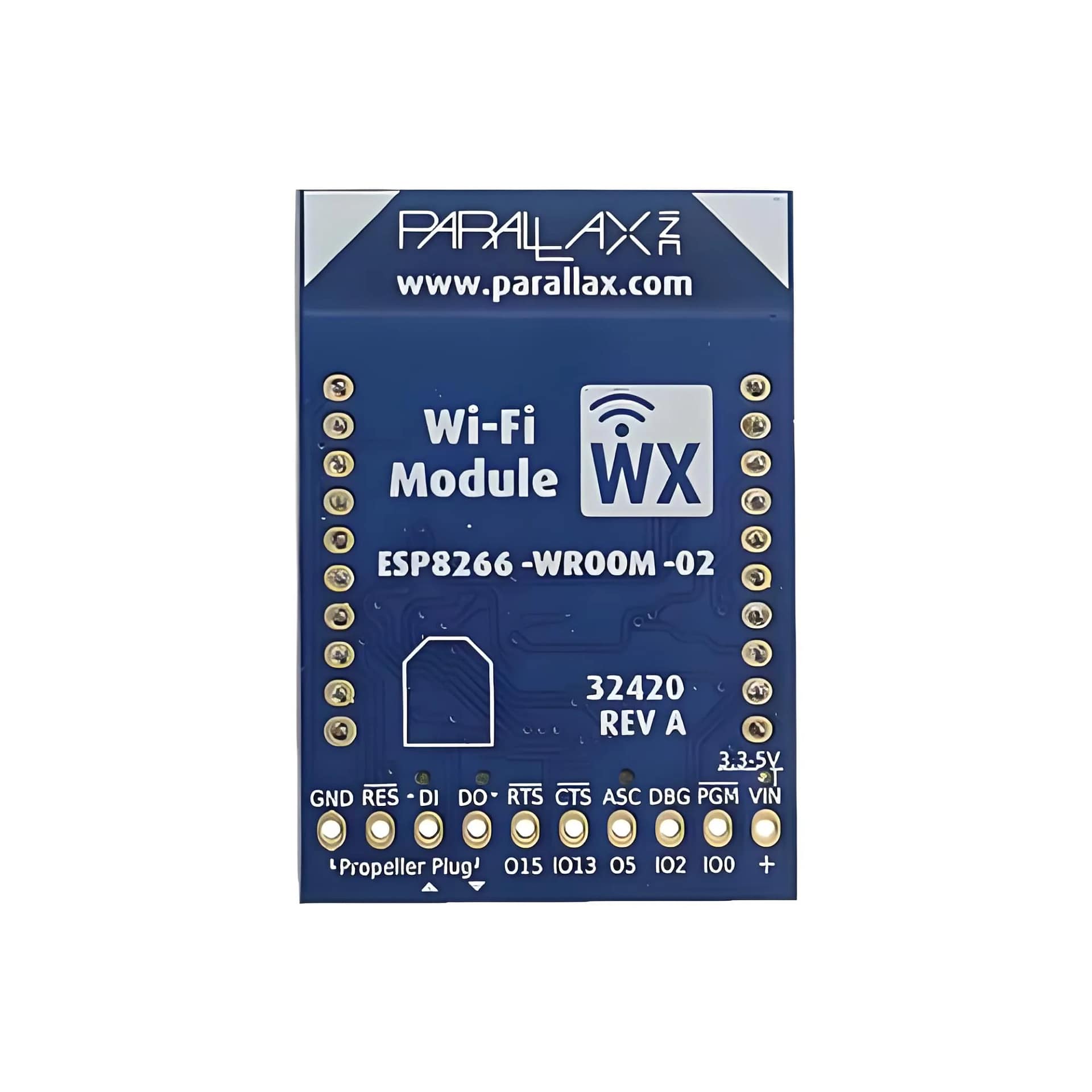

La versatilidad de las placas de circuito PCB FR4 las hace adecuadas para una amplia gama de aplicaciones.. Se utilizan habitualmente en módulos Wifi., donde su rendimiento eléctrico confiable y su resistencia a altas temperaturas son cruciales. También son ideales para aparatos eléctricos que requieren robustez y rentabilidad. tablas de circuito. En estas aplicaciones, La capacidad de la placa de circuito PCB FR4 para resistir el estrés térmico y mantener la estabilidad dimensional garantiza un funcionamiento confiable a lo largo del tiempo..
