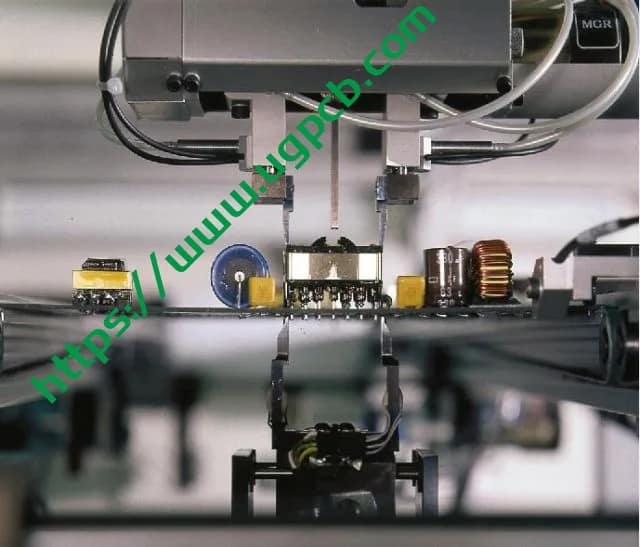

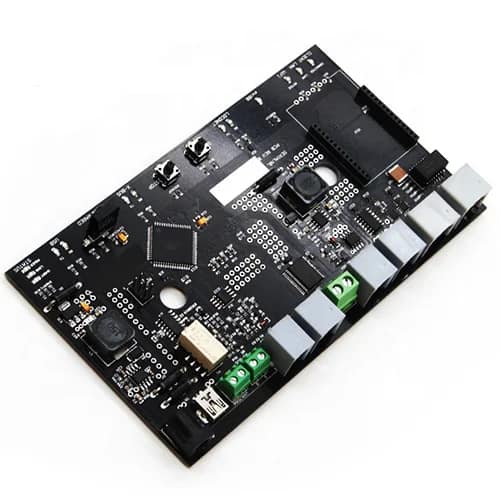

기본 소개
정의 및 기술
무선 충전기는 기존 충전 전원 코드없이 충전 해야하는 터미널 장치에 연결된 충전기를 말합니다.. 최신 무선 충전 기술을 채택합니다. 코일 사이에 생성 된 자기장을 사용하여, 전기 에너지를 마술처럼 전송할 수 있습니다. 유도 커플 링 기술은 충전 기지국과 장비를 연결하는 교량이 될 것입니다..
장점과 단점
얻은 무선 충전 기술 20 특허 2007. 다양한 장치가 하나의 충전 기지국을 사용할 수 있습니다., 휴대폰에 대한 유선 충전 시나리오 제작, MP3 플레이어, 전동 공구, 그리고 다른 전력 어댑터는 더 이상 사용되지 않습니다. 무선 충전 기술의 장점은 편의성과 다양성에 있습니다.. 하지만, 단점은 효율성이 낮고 전기 에너지 만 제공하는 능력입니다..
역사적 과정
역사적 발견
1830 년대로 돌아 왔습니다, Michael Faraday는 주변 자기장의 변화가 와이어에서 전류를 유도 할 것이라는 것을 발견했습니다.. 1890 년대, 세르비아 출신의 과학자 Nikola Tesla는 첫 번째 특허를 신청했습니다.. 안타깝게도, 이 분야의 연구는 전송 효율이 낮고 안전 위험으로 인해 한 세기 동안 지연되었습니다..
후속 개발
홍콩 시립 대학에서 Xu Shuyuan 교수 “무선 배터리 충전 플랫폼” 초기에, 저주파 전자기장을 통해 충전 플랫폼의 여러 전자 제품을 자동으로 충전 할 수 있습니다.. 매사추세츠 공과 대학 (Massachusetts Institute of Technology)의 연구원들은 또한 전기 전송을 무선으로 전송하는 데 진전을 이루었습니다.. 비 방사성 무선 에너지 전송을위한 Soljacic의 설계에는 거리 제한이 있습니다., 그리고 그들은 효율성을 높이는 것을 목표로합니다 70% 에게 80% 3-5 년 이내에.
작동 원리
공명 및 유도
물리학 자들은 같은 주파수에서 공명하는 두 물체 사이에서 에너지가 효율적으로 전달된다는 것을 오랫동안 알고 있습니다.. 무선 충전 기술은이 원칙을 활용합니다, 전자기파 유도 및 관련 AC 유도 기술의 원리 적용. 전송 및 수신 종료시에 해당 코일을 사용하여 전송 및 수신 AC 신호를 충전 할 수 있습니다..
실용적인 응용
새로운 유형의 무선 충전기, 원래 영국 회사가 발명했습니다, 자기장을 생성하고 전용 충전기로 에너지를 전송하기 위해 조밀 한 작은 코일이 장착 된 플라스틱 마우스 패드처럼 보입니다.. 수신 코일, 와이어와 함께 자기 합금 상처로 만들어졌습니다, 전자 장비에 쉽게 부착 할 수 있습니다. 이 새로운 발명은 여러 장치를 “마우스 패드,” 생성 된 자기장은 자기 기록 데이터를 사용하는 인근 항목에 영향을 미치지 않을 정도로 약합니다..
무선 충전 원칙
무선 충전 시스템은 주로 전자기 유도의 원리를 채택하고 코일을 통한 에너지 커플 링을 통한 에너지 전송을 실현합니다.. 그림에서 볼 수 있듯이, 시스템이 작동하는 경우:
- 입력 터미널은 전체 브리지 정류기 회로를 통해 AC 메인 전원을 DC 전원으로 변환합니다., 또는 24V DC 터미널로 시스템에 전원을 직접 공급합니다..
- 전원 관리 모듈을 통과 한 후, 출력 직류는 2M 활성 크리스탈 발진기에 의해 고주파 교대 전류로 변환되고 1 차 권선에 공급됩니다..
- 에너지는 두 개의 유도 코일을 통해 결합됩니다, 2 차 코일에 의한 전류 출력은 수신 변환 회로에 의해 직류로 변환되어 배터리를 충전합니다..
변화하는 자기장은 변화하는 전기장을 생성합니다., 그리고 그 반대. 그들의 크기는 그들의 변화율과 관련이 있습니다, 정현파 기능의 변화율은 또 다른 정현파 기능을 초래합니다.. 따라서, 전자기파는 전파 될 수 있습니다, 코일의 유도 전압 생성은 자기 플럭스의 변화와 관련이 있습니다.. 따라서, 코일 내부의 변화하는 자기장은 유도 된 전압을 생성합니다., 충전 프로세스를 완료합니다.
휴대폰 무선 충전
휴대폰 무선 충전은 비교적 새로운 충전 방법입니다.. 그것의 원칙은 간단합니다: 무선 목적을 달성하기 위해 일반 변압기의 1 차 및 보조 분리. 특히, 무선 충전의 작업률이 높습니다, 그리고 철 코어조차 폐기 할 수 있습니다, 에너지 전달 기능을 달성하는 직접 코일로.
무선 충전 기술의 기본 기능
안전
이론적 인 관점에서, 무선 충전 기술은 인간의 안전에 무해합니다. 무선 충전에 사용되는 공명 원칙은 자기장 공명입니다., 동일한 주파수에서 공명하는 코일 사이에서만 전송됩니다., 다른 장치는 밴드를 허용 할 수 없습니다. 사용 된 자기장은 그 자체가 인체에 무해합니다.. 하지만, 새로운 기술입니다, 어떤 사람들은 초기 우려가있을 수 있습니다, Wi-Fi 및 휴대폰 안테나 폴이 처음 등장했을 때와 비슷합니다.. 실제로, 기술 자체는 무해합니다.
자기 공명
Maiyuan의 무선 충전 기술은 자기 공명을 사용하여 충전기와 장치 사이의 전기 및 자기장에서 전하를 전송합니다.. 코일과 커패시터는 충전기와 장치 사이의 공명을 형성합니다..
넓은 응용 프로그램
Maiyuan 은이 시스템이 미래에 널리 사용될 수 있다고 주장합니다., 전기 자동차 충전 구역 및 컴퓨터 칩의 전력 전송과 같은. 이 기술이 개발 한 충전 시스템에 필요한 충전 시간은 현재 방법에 비해 크게 줄어 듭니다..
높은 전환율
Maiyuan 무선 충전의 전환율은 유선 충전보다 몇 퍼센트 포인트가 높습니다.. 무선 충전기의 글로벌 응용 프로그램에는 높은 전환이 중요합니다.. 하지만, 무선 충전 기술은 거리에 따라 제한됩니다. 향후 개발을 위해, 장거리 전송을 위해 웨이브 밴드와 자기장 범위의 정확한 위치 문제를 해결해야합니다..
핵심 칩 도전
핵심 칩은 제품에 무선 충전 기술을 적용하는 데 중요한 과제입니다.. 정확한 방사선 범위 제어, 자기장 주파수, 다른 컨트롤은 칩에 의해 구현됩니다.
문제 요약
시장 응용 프로그램 개발 병목 현상
- 핵심 무선 충전 기술 결함
- 장거리 전송을 달성하는 데 어려움이 있습니다
- 장거리 포지셔닝을위한 높은 하드웨어 요구 사항
- 자기장 공명의 제어되고 작은 높이 일치
- 제한된 신청 범위
- 시장 요인 – 개발자는 소비자 심리학으로 인한 기술 연구 및 개발에 많은 투자를 주저합니다..
방사선 위험
MIT 연구원들은 신체가 전기장에 강력하게 반응하지만 자기장에는 간신히 반응한다고 말합니다., 시스템을 제안하는 것은 인간 건강에 영향을 미치지 않을 것입니다. 하지만, 이것은 투기 적입니다. 일부 연구자들은 우려를 표현합니다, 실제 적용 전에 추가 실험이 필요합니다. 전자 충전 제품으로, 충전기 자체는 방사선을 방출합니다, 그러나 무선 충전기의 전력은 작습니다, 충전 시간이 길다, 생산 된 방사선은 최소화됩니다, 사람들에게 거의 해를 끼치 지 않습니다.
통합 포트
불필요한 폐기물을 피하고 더 많은 전자 폐기물을 생성합니다, 중국은 휴대폰 충전기 포트의 통일 표준화를 구현하고 있습니다.. 무선 충전 기술은 인기를 얻을 준비가되어 있습니다, 휴대 전화뿐만 아니라 디지털 카메라에도 사용할 수 있습니다., 아이폰, iPad, 그리고 노트북. 일본의 Fujitsu는 휴대용 전자 장치에서 전기 자동차 충전으로 이러한 성공을 확대하는 것을 목표로합니다.. 그들의 궁극적 인 목표는 대중을 설립하는 것입니다 “충전 지점” 거리에서, 휴대용 디지털 장치 및 전기 자동차 사용자를위한 편리한 24 시간 전천후 충전 서비스 제공. 무선 충전기는 더 똑똑하고 에너지 효율적입니다. 그들의 효율성에 관한 것이지만 70%, 유선 충전 장비와 동일합니다, 완전히 충전하면 자동 종료 기능이 있습니다, 불필요한 에너지 소비를 피합니다. 성능 수용률은 지속적으로 향상되고 있습니다.
휴대폰 내장 충전 수신기 및 통합 무선 충전 표준
충전 수신기를 휴대 전화에 통합하고 통합 무선 충전 표준을 설정함으로써, 무선 충전의 채택과 편의성을 더욱 향상시킬 수 있습니다..
무선 충전 기술의 개요
휴대 전화 및 기타 제품의 무선 충전을 실현하려면, 두 부분이 있어야합니다: 송신기, 전원 공급 장치에 연결되어 있으며 전기 에너지를 넓은 공간으로 전송하는 책임, 그리고 수신기, 일반적으로 전자 제품에 설치되어 전기 에너지를받는 데 사용됩니다.. 무선 충전 기술은 휴대폰 제품에 사용되기 시작했습니다.. 아이폰을 예로 들어 보겠습니다, 무선 충전 제조업체는이를 개조하고 일종의 “옷” 비슷합니다 “애플 껍질”. 무선 충전 수신기로, 휴대폰 충전 케이스 추가 형태로 나타납니다., 그러나 관련 수정 된 제품은 중국에서 출시 될 수 있습니다. 더빙 “Qi를 통과합니다,” 이 사례는 iPhone과 Blackberry를 모두 지원합니다, 전화를 교체하지 않고도 기능에 대한 조기에 액세스 할 수 있습니다.. 일찍 2013, 무선 충전 수신기가 완전히 있습니다 “아래로 날아 갔다” 휴대 전화에 내장 된 무선 충전 수신 칩이되었습니다., 손톱만큼 큰. 노키아, 필립스, LG, 삼성, 소니 에릭슨, iPhone, HTC, Google, ZTE, 날카로운, 가장자리, 그리고 다른 많은 국제적으로 유명한 휴대 전화 제조업체는 모두이 기술을 지원합니다., 무선 충전기는 또한 휴대 전화와 함께 판매 될 수도 있습니다..
호환성 및 QI 표준
호환성의 중요성
휴대 전화의 무선 충전의 핵심은 호환성입니다., QI 표준은 브랜드 호환성을 보장 할 수 있습니다. 무선 충전 기술은 주로 전자기 기술을 사용합니다. 송신기는 전류를 전자기로 변환합니다, 그리고 휴대폰은 내장 칩 수신기를 사용하여 전자기를 전류로 변환하여 휴대폰을 충전합니다.. 무선 충전 기술 홍보의 핵심은 다양한 제조업체의 무선 충전기가 호환되도록하는 것입니다..
Qi 표준
QI 표준의 공식화는 무선 충전이 통일 된 기술 사양을 갖고 여러 브랜드 및 제품과 동일한 충전기의 호환성을 보장합니다.. Menno Treffers, 무선 충전 동맹 회장, Qi 무선 충전 표준은 전자기 유도 기술을 사용한다고 말했다., 다른 기술보다 더 효율적이고 안전합니다. QI 무선 충전 표준에는 세 가지 측면이 포함되어 있습니다: 인터페이스, 성능, 및 규정. 이것은 무선 충전 기술의 대중화에 대한 상당한 도전입니다.. 그러므로, Qi 표준을 통과하는 휴대 전화는 모든 Qi 인증 충전 기지국으로 구동 될 수 있습니다., 베이스, 또는 다른 충전식 장치. 기기에 대한 Qi의 첫 사전 요구는보다 높지 않습니다 5 와트, 노트북이 무선 충전 기술을 사용하기를 원하는 일부 제조업체에게는 큰 제한 사항 일 수 있습니다..
QI 표준 제품의 시장 가용성
제조업체는 QI 표준 무선 충전 제품을 출시했습니다, 그리고 시장은 광범위합니다. 세계 최대의 배터리 및 휴대용 조명 장비 제조업체 Energizer (에너자이저) Qi 표준을 지원하는 무선 충전기 제품을 곧 출시 할 것이라고 말했습니다., 먼저 Apple iPhone3GS 및 BlackBerry BlackBerry Curve8900 사용자에게 새로운 무선 충전 경험을 제공합니다.. 동시에, Market Research Company Isuppli가 제공 한 데이터에 따르면, 무선 충전 장비 시장은 규모에 도달했습니다 14 10 억 달러 2013. Philips는 이미 무선 충전을 포함한 새로운 전화를 만들기 시작했습니다.. 필립스 X723 휴대 전화가 이미 나타났습니다, GPS와 3 메가 픽셀 카메라가 장착 된 3.2 인치 240x400 화면이 특징입니다.. 좋은 소식은 기계에 무선 충전기 XeniumQ1이 표준으로 제공된다는 것입니다. (Qi 무선 충전 얼라이언스 표준), 그러나 특정 출시 시간과 가격은 아직 공개되지 않았습니다..
안테나를받습니다
이 기사는 충전기에 중점을두고 있지만, 또한 안테나 수신 개요도 제공합니다. 이 유형의 무선 충전 장치는 본질적으로 변압기이기 때문에, 기본은 충전기에 설치됩니다, 그리고 2 차는 터미널에 설치됩니다.
좋은 충전 안테나 선택
충전기와 일치하지 않는 수신 안테나는 충전 회로에서 전류 변동을 일으키기 때문에, 좋은 충전 안테나를 선택하는 방법?
터미널 안테나에는 자기 차폐가 필요합니다
충전 안테나가 속이 빈 코일 인 경우, 근처의 금속 물체가 접근 할 때, 에디 전류가 발생합니다, 충전 효율을 줄입니다, 충전기의 에너지가 방출되는 것을 방지하십시오, 전류를 늘리십시오, 충전기가 가열됩니다.
자기 배지 선택
충전기가 선택한 자기 매체는 두 가지 범주로 나뉩니다.: 유기 자기 재료 및 무기 자기 재료. 유기 자기 물질은 매우 얇고 뒤틀릴 수 있습니다., 휴대폰의 뒷 표지를 결합하고 휴대폰에서 사용하는 데 적합합니다.; 무기 자기 물질은 소결 페라이트로 만들어집니다, 연약하고 넓은 공간에서 설치에 적합합니다..
