PCB LED dupla face de alta densidade: Uma solução de iluminação profissional com maior confiabilidade
Os modernos eletrônicos de consumo compactos e os projetos de circuitos complexos exigem maior PCB eficiência de espaço, quais placas tradicionais unilaterais lutam para atender devido a limitações de roteamento. A tecnologia PCB de dupla face maximiza a utilização do espaço, fornecendo caminhos condutores em ambos os lados da placa, permitindo roteamento e posicionamento de componentes mais precisos.
Diagrama de seção transversal de uma PCB de LED de dupla face mostrando as camadas de cobre superior e inferior com furos passantes revestidos.
01 Definição Central & Especificações Técnicas
Uma PCB LED de dupla face é um placa de circuito impresso com traços de cobre condutor em ambos os lados do substrato. Este design permite circuitos e roteamento em cada lado, com conexões elétricas entre camadas estabelecidas através de furos passantes revestidos (PTH). Ao contrário das placas unilaterais, PCBs de dupla face resolvem desafios de cruzamento de rastreamento, oferecendo maior flexibilidade de design.

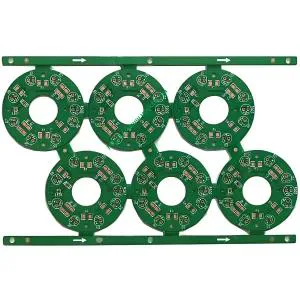

Os PCBs de LED de dupla face da UGPCB usam material FR4 – um substrato à base de epóxi com excelente isolamento elétrico e resistência mecânica. As especificações padrão incluem uma espessura de placa de 1,0 mm, 1OZ (aprox.. 35μm) espessura do cobre, e osp (Conservador de solda orgânica) acabamento superficial. Com largura/espaçamento mínimo de traço de 6mil (0.15milímetros), esses PCBs suportam roteamento de alta densidade em espaços limitados, atendendo a requisitos complexos de layout de LED.
02 Estrutura Central & Princípio de funcionamento
A estrutura PCB de dupla face consiste em duas camadas condutoras (superior e inferior) e uma camada de isolamento interna. Em comparação com placas unilaterais, a densidade de roteamento pode aumentar em aproximadamente 60% a 80%, reduzindo efetivamente o tamanho do produto.
Os PCBs de LED de dupla face da UGPCB garantem a condutividade intercamada por meio de furos metalizados. Esses buracos, banhado ou preenchido com metal, atuam como “pontes” conectando traços em ambos os lados. UGPCB emprega deposição avançada de cobre não eletrolítico para formar uma camada condutora confiável nas paredes dos furos, garantindo condutividade bilateral robusta.
As linhas de energia e sinal são cuidadosamente projetadas, permitindo que unidades de LED sejam montadas em ambos os lados para efeitos de exibição nos dois lados. Camadas de blindagem também podem ser adicionadas entre placas adjacentes para filtrar efetivamente a interferência óptica.
03 Vantagens de desempenho & Principais recursos
Os PCBs LED de dupla face da UGPCB oferecem várias vantagens notáveis em relação às placas tradicionais de face única.
-
Eficiência de espaço duplicada: Componentes pode ser colocado nos lados superior e inferior, duplicando a área disponível e permitindo circuitos mais complexos dentro da mesma área ocupada.
-
Integridade de Sinal Superior & Desempenho térmico: Layouts de rastreamento bem planejados entre camadas reduzem a interferência de sinal e diafonia. A estrutura de dupla face também oferece mais opções de gerenciamento térmico – o design adequado de dissipação de calor e as vias térmicas ajudam a dissipar o calor de componentes sensíveis.
-
Custo-benefício: Em comparação com placas unilaterais, PCBs de dupla face podem economizar de 30% a 50% em custos de material, tornando-os especialmente adequados para produção de lotes pequenos e médios. Maior liberdade de projeto – como roteamento cruzado e vazamentos de cobre baseados em rede – oferece aos engenheiros maior flexibilidade.

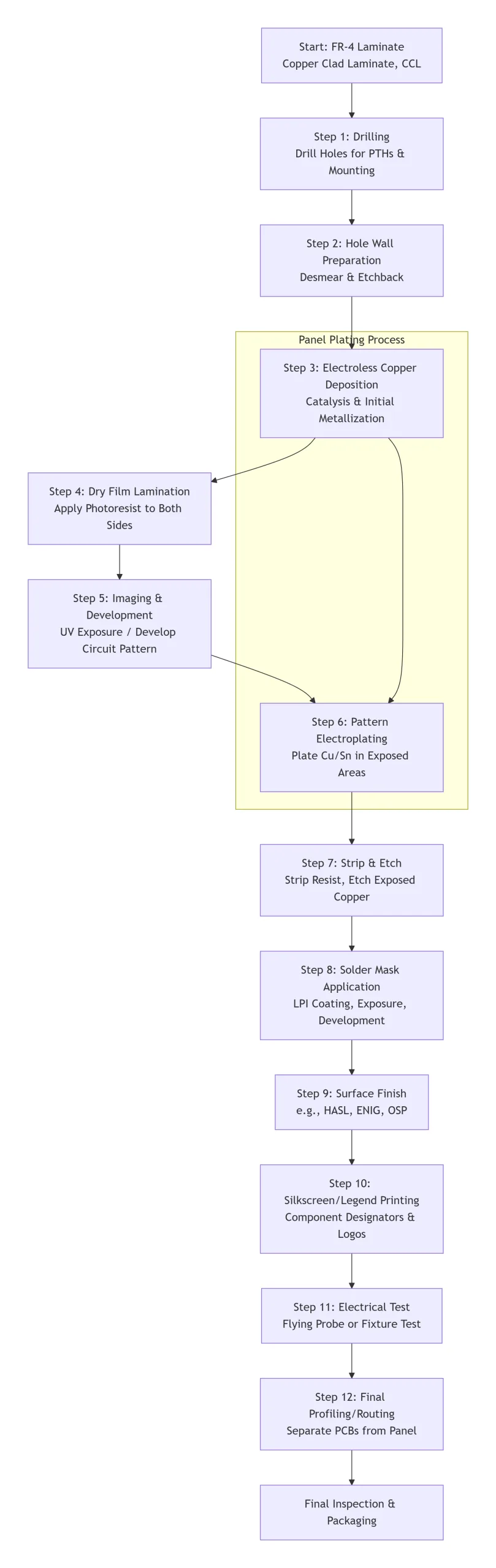

04 Processo de Fabricação Profissional
A fabricação de PCB de LED frente e verso é um processo de precisão de várias etapas. Começa com um laminado FR4 – um substrato dielétrico imprensado entre duas finas camadas de cobre para formar caminhos condutores.
Na fase de imagem, fotorresiste é aplicado às camadas de cobre. A luz UV transfere o padrão do circuito para o PCB, após o que a resistência não exposta é lavada, expondo cobre para gravação.
Durante a gravação, um ataque químico remove o cobre indesejado, deixando apenas os traços desejados em cada camada.
Perfuração e revestimento são essenciais para conexões entre camadas. Furos são perfurados para montagem de componentes e interconexão de camadas, então revestido com cobre para garantir a condutividade. Uma máscara de solda é aplicada em toda a superfície da PCB, exceto nas almofadas e traços expostos, para evitar a formação de pontes de solda..
UGPCB utiliza tecnologia avançada de furo metalizado, formando uma camada condutora confiável nas paredes do furo por meio de deposição de cobre sem eletrólito. Isso inclui galvanoplastia com espessamento de cobre fino e métodos de transferência direta de cobre espesso.
05 Cenários de aplicação
Este PCB LED de dupla face é usado principalmente na indústria de iluminação, especialmente em aplicações de LED que exigem comutação frequente. Ele lida efetivamente com o calor gerado por ciclos de alta corrente e tensão.
06 Diretrizes de projeto & Dicas de seleção
Projetar uma PCB de LED de dupla face requer atenção a vários fatores-chave:
-
Posicionamento de Componentes: Coloque os componentes relacionados no mesmo lado sempre que possível, ao considerar a espessura da placa e as necessidades térmicas.
-
Planejamento de canal de roteamento: Planeje canais cuidadosamente para isolar sinais críticos e evitar diafonia. Use espaçamentos maiores entre traços ou planos de solo como barreiras.
-
Empilhamento de camadas: Organize sinais semelhantes juntos. Tipicamente, rotear traços críticos na camada superior primeiro, seguido por um plano terrestre abaixo.
-
Através do uso: Minimize a contagem para economizar custos e, ao mesmo tempo, garantir espaço suficiente para as conexões necessárias.
-
Correspondência de comprimento de rastreamento: Essencial para controlar a inclinação e o tempo, especialmente para pares diferenciais e traços de alta velocidade.
UGPCB oferece profissionais Projeto de PCB suporte para ajudar a otimizar LED de dupla face Layouts de PCB. Recomendamos considerar o gerenciamento térmico no início da fase de projeto – garantindo a dissipação de calor adequada e o espaçamento adequado entre os componentes geradores de calor.
07 Comparação com materiais de substrato especiais
Embora este LED PCB seja fabricado em Substrato FR-4, também fornecemos serviços para substratos especiais, como PCBs à base de alumínio, para atender a diversas necessidades de aplicação. Os substratos de alumínio são laminados revestidos com núcleo metálico com excelente condutividade térmica, normalmente composto por três camadas: camada de circuito (Folha de cobre), camada de isolamento, e base metálica.
Comparado ao FR4 tradicional, substratos de alumínio minimizam a resistência térmica e oferecem dissipação de calor superior. Para aplicações de ponta, eles também podem ser projetados em uma estrutura de dupla face: circuito – isolamento – base de alumínio – circuito de isolamento.
Substratos de alumínio são ideais para aplicações de LED de alta potência onde é gerado calor significativo. O calor dos dispositivos de energia montados na superfície da camada do circuito é transferido rapidamente através do isolamento para a base metálica, permitindo gerenciamento térmico eficiente – uma vantagem importante em relação aos PCBs FR4 convencionais.
