ภาพรวมผลิตภัณฑ์

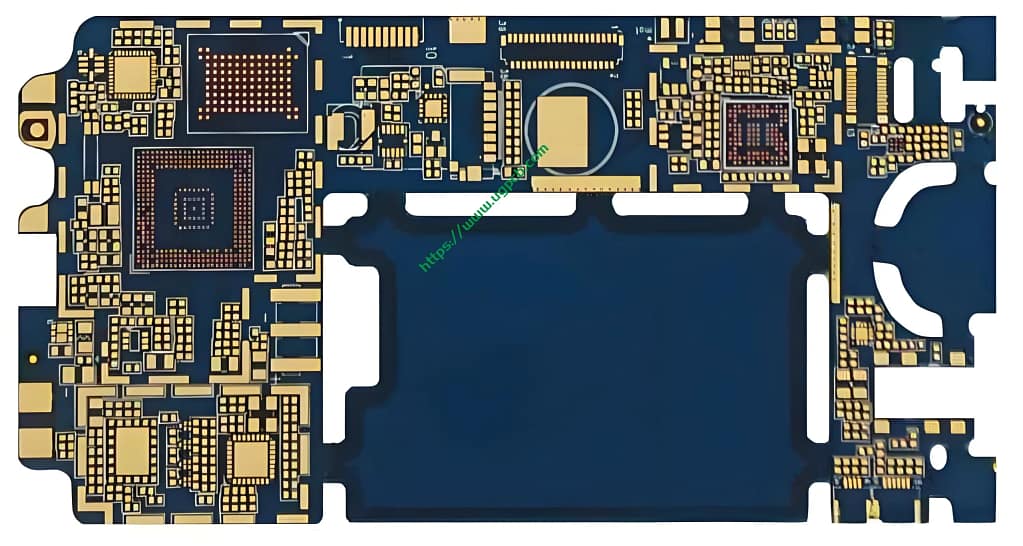

PCB 2+N+2 Countersink hole HDI 8L ของ UGPCB พร้อม Blind Hole มีประสิทธิภาพสูง แผงวงจรพิมพ์ ออกแบบมาสำหรับการใช้งานอิเล็กทรอนิกส์ขั้นสูง. นี้ พีซีบี รวมการเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง (HDI) เทคโนโลยีที่มีรูเคาเตอร์ซิงค์และจุดอ่อนแบบตาบอด, นำเสนอความน่าเชื่อถือที่เหนือกว่าสำหรับผลิตภัณฑ์ดิจิทัลอัจฉริยะ. ด้วยโครงสร้าง 8 ชั้น, รองรับการออกแบบที่ซับซ้อนในขณะที่ยังคงรักษาฟอร์มแฟคเตอร์ที่กะทัดรัด, ทำให้เหมาะสำหรับอุปกรณ์ที่มีพื้นที่จำกัด. พารามิเตอร์หลัก ได้แก่ ความหนาสำเร็จรูป 1.0 มม, วัสดุ FR-4, และการรักษาพื้นผิวทองคำแบบแช่, มั่นใจได้ถึงความคงทนและการส่งสัญญาณที่มีประสิทธิภาพ.
คำจำกัดความของผลิตภัณฑ์
PCB นี้ถูกกำหนดให้เป็นบอร์ด HDI 8 ชั้นที่มีโครงสร้างแบบ 2+N+2, ซึ่งหมายถึงรอบการเคลือบสองรอบตามลำดับโดยมีชั้นแกนกลาง (n). ประกอบด้วยรูเคาเตอร์ซิงค์—ช่องทรงกรวยสำหรับหัวสกรู—และจุดอ่อนที่เชื่อมต่อชั้นนอกกับชั้นในโดยไม่ต้องเจาะทั้งกระดาน. การออกแบบนี้ช่วยเพิ่มความหนาแน่นของเส้นทางและลดขนาด, ตอบโจทย์ความทันสมัย การออกแบบ PCB แนวโน้มการใช้งานความเร็วสูง.
ประเด็นสำคัญในการออกแบบ
เมื่อออกแบบ PCB นี้, ปัจจัยสำคัญ ได้แก่ การลดการติดตามและพื้นที่ให้เหลือ 3mil/3mil สำหรับการกำหนดเส้นทางที่มีความหนาแน่นสูง, และยึดตามข้อกำหนดขนาดรู: รูเชิงกลที่ 0.2 มม. และรูตาบอดที่เจาะด้วยเลเซอร์ที่ 0.1 มม. ความหนาของทองแดง (ภายใน 1 ออนซ์, ด้านนอก 0.5 ออนซ์) จะต้องสร้างความสมดุลระหว่างความสามารถในการรองรับกระแสและความสมบูรณ์ของสัญญาณ. ผู้ออกแบบควรให้ความสำคัญกับการจัดการระบายความร้อนและการควบคุมอิมพีแดนซ์, โดยเฉพาะอย่างยิ่งสำหรับ แอสเซมบลี PCBA กระบวนการ, เพื่อหลีกเลี่ยงปัญหาเช่นสัญญาณหาย. แนะนำให้ใช้ซอฟต์แวร์ออกแบบ HDI PCB เพื่อเพิ่มประสิทธิภาพการซ้อนเลเยอร์และผ่านการจัดวาง.
หลักการทำงาน
PCB ทำงานโดยอำนวยความสะดวกในการเชื่อมต่อไฟฟ้าระหว่างส่วนประกอบผ่านโครงสร้างแบบเลเยอร์. รูบอดช่วยให้สามารถเชื่อมต่อระหว่างชั้นเฉพาะได้, ลดความยาวเส้นทางสัญญาณและปรับปรุงความเร็ว, ในขณะที่รูเคาเตอร์ซิงค์ให้ความเสถียรทางกลสำหรับส่วนประกอบการติดตั้ง. ที่ HDI เทคโนโลยีช่วยให้เส้นทางสั้นลง, เพิ่มประสิทธิภาพในการใช้งานความถี่สูง, เช่นที่พบใน พีซีบี สำหรับอุปกรณ์อัจฉริยะ.
การใช้งานและการใช้งาน
PCB นี้ใช้กันอย่างแพร่หลายในผลิตภัณฑ์ดิจิทัลอัจฉริยะ, รวมถึงสมาร์ทโฟนด้วย, แท็บเล็ต, อุปกรณ์ที่สวมใส่ได้, และอุปกรณ์ IoT. การออกแบบที่มีความหนาแน่นสูงรองรับฟังก์ชันการทำงานขั้นสูง เช่น การเชื่อมต่อ 5G และการประมวลผล AI, ทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับผู้ผลิต PCB ที่มุ่งเน้นด้านนวัตกรรม. การใช้งานครอบคลุมถึงอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และอุปกรณ์ทางการแพทย์ที่ความน่าเชื่อถือเป็นสิ่งสำคัญ.
การจำแนกประเภท
ขึ้นอยู่กับโครงสร้าง, ผลิตภัณฑ์นี้อยู่ภายใต้ เอชดีไอ พีซีบี หมวดหมู่, โดยเฉพาะประเภท 2+N+2 ที่มีจุดอ่อนแบบตาบอดและแบบฝัง. สามารถจำแนกตามจำนวนชั้นได้ (8l), วัสดุ (FR-4), และการตกแต่งพื้นผิว (ทองคำแช่ + โอป), สอดคล้องกับมาตรฐานอุตสาหกรรมสำหรับโซลูชัน PCBA ระดับไฮเอนด์.
วัสดุที่ใช้
โดยมีวัตถุดิบหลักคือ FR-4, ลามิเนตอีพอกซีที่หน่วงไฟ ขึ้นชื่อเรื่องความเป็นฉนวนไฟฟ้าและความแข็งแรงเชิงกลที่ดีเยี่ยม. ฟอยล์ทองแดง (1ออนซ์ด้านใน, 0.5ออนซ์ด้านนอก) ให้การนำไฟฟ้า, ในขณะที่การรักษาพื้นผิวทองคำแบบจุ่มให้ความต้านทานการกัดกร่อนและการบัดกรี, สำคัญสำหรับการประกอบ PCBA. การเลือกใช้วัสดุนี้ช่วยให้มั่นใจได้ว่า PCB เป็นไปตามข้อกำหนด RoHS เพื่อความปลอดภัยต่อสิ่งแวดล้อม.
ลักษณะประสิทธิภาพ
จุดเด่นด้านประสิทธิภาพ ได้แก่ ความเสถียรทางความร้อนสูง, การสูญเสียสัญญาณต่ำ, และการควบคุมอิมพีแดนซ์. ด้วยความกว้างการติดตามขั้นต่ำ 3mil, รองรับการรับส่งข้อมูลความเร็วสูง. เทคโนโลยีหลุมบอดช่วยลดความจุของปรสิต, ปรับปรุงความสมบูรณ์ของสัญญาณ. คุณสมบัติเหล่านี้ทำให้เชื่อถือได้สำหรับการใช้งาน PCB ที่มีความต้องการสูง, เช่นในผลิตภัณฑ์ดิจิทัลความถี่สูง.
รายละเอียดโครงสร้าง
โครงสร้างประกอบด้วย 8 ชั้นที่มีการสะสมตัวแบบสมมาตร: ชั้นนอกสองชั้นเชื่อมต่อกันด้วยจุดอ่อนตาบอดไปยังชั้นใน, ล้อมรอบแกนกลาง. รูเคาเตอร์ซิงค์ถูกกลึงบนพื้นผิวเพื่อการติดตั้งส่วนประกอบที่ปลอดภัย. เลย์เอาต์นี้ช่วยเพิ่มประสิทธิภาพพื้นที่ให้สูงสุดและรองรับการออกแบบ PCBA ที่ซับซ้อน, เช่นผู้ที่มี ส่วนประกอบบีจีเอ.
คุณสมบัติที่สำคัญ
คุณสมบัติที่สำคัญ ได้แก่ ความสามารถในการย่อขนาด, ความน่าเชื่อถือที่เพิ่มขึ้นเนื่องจากโครงสร้างที่แข็งแกร่ง, และเข้ากันได้กับการบัดกรีไร้สารตะกั่ว. หน้ากากประสานสีน้ำเงินหรือสีขาวช่วยในการตรวจสอบ, ในขณะที่ความหนา 1.0 มม. ช่วยให้มั่นใจได้ถึงความทนทาน. คุณลักษณะเหล่านี้ทำให้เป็นตัวเลือกที่ต้องการสำหรับการจัดซื้อ PCB ในอุตสาหกรรมอิเล็กทรอนิกส์ที่ล้ำสมัย.
กระบวนการผลิต
กระบวนการผลิตประกอบด้วยหลายขั้นตอน: การสร้างภาพชั้นใน, การเคลือบ, การเจาะด้วยเลเซอร์ของจุดอ่อนตาบอด, การเจาะแบบกลของรูเจาะเคาน์เตอร์, ชุบ, และการตกแต่งพื้นผิว. การประกันคุณภาพเกี่ยวข้องกับการทดสอบทางไฟฟ้าและการตรวจสอบด้วยแสงอัตโนมัติ (Aoi) เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนด. ขั้นตอนการทำงานนี้เน้นย้ำถึงความแม่นยำใน การผลิต PCB HDI, รับประกันผลผลิตสูงสำหรับการบูรณาการ PCBA ในภายหลัง.
สถานการณ์การใช้งาน
สถานการณ์การใช้งานทั่วไป ได้แก่ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เช่น อุปกรณ์สมาร์ทโฮม, ระบบอัตโนมัติทางอุตสาหกรรม, และฮาร์ดแวร์การสื่อสาร. เหมาะสำหรับการใช้งานที่ต้องการขนาดกะทัดรัด, PCBs ความเร็วสูง, เช่นใน PCBA สำหรับระบบฝังตัวหรือชุดควบคุมยานยนต์. ความอเนกประสงค์นี้สนับสนุนนวัตกรรมในเทคโนโลยีที่ขับเคลื่อนด้วย PCB.
