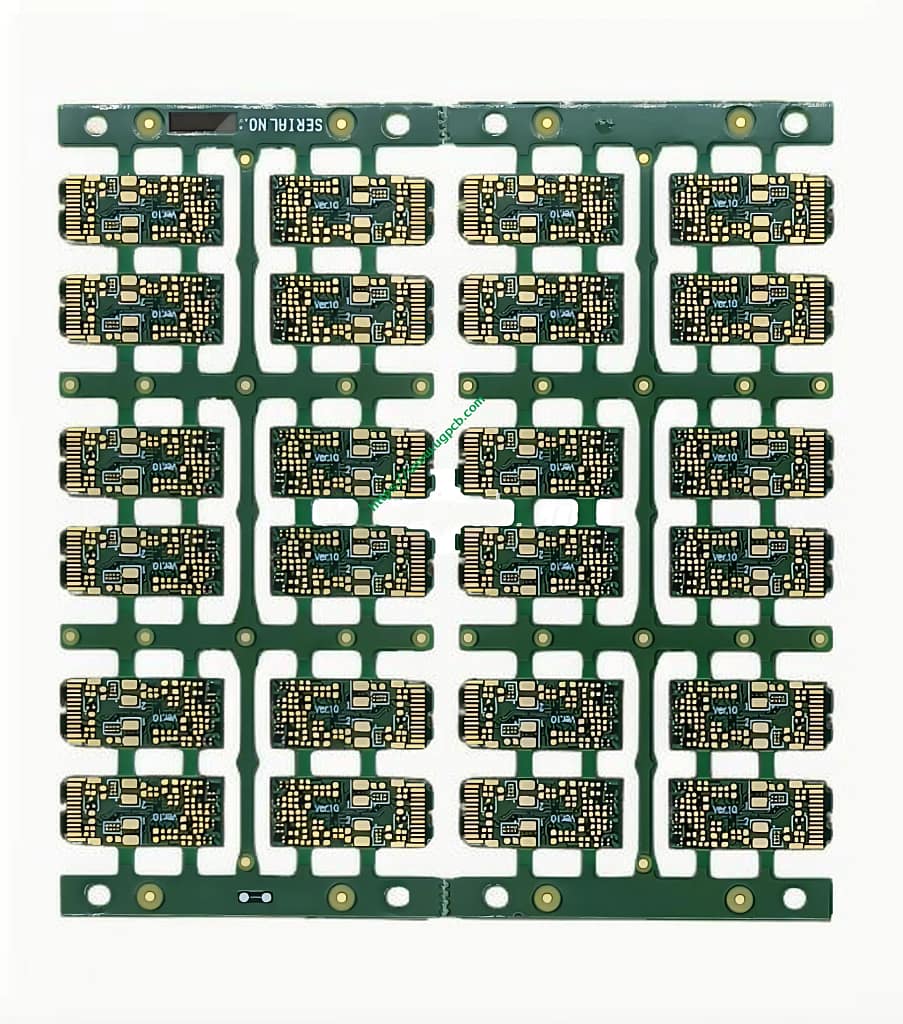

รู้เบื้องต้นเกี่ยวกับ PCB ตัวเชื่อมต่อ Type-C
PCB ตัวเชื่อมต่อ Type-C เป็นส่วนประกอบอิเล็กทรอนิกส์ขั้นสูงที่ออกแบบมาสำหรับข้อมูลความเร็วสูงและการส่งกำลัง. คู่มือนี้ให้ภาพรวมที่ครอบคลุมของผลิตภัณฑ์, รวมถึงคำจำกัดความของมันด้วย, ข้อกำหนดการออกแบบ, หลักการทำงาน, การใช้งาน, การจำแนกประเภท, วัสดุ, ผลงาน, โครงสร้าง, คุณสมบัติ, กระบวนการผลิต, และสถานการณ์การใช้งานทั่วไป.
คำนิยาม
PCB ตัวเชื่อมต่อ Type-C (แผงวงจรพิมพ์) เป็นผู้เชี่ยวชาญ แผงวงจร ที่มีขั้วต่อ USB Type-C. ได้รับการออกแบบเพื่อรองรับการถ่ายโอนข้อมูลความเร็วสูงและการจ่ายพลังงาน, ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่.
ข้อกำหนดการออกแบบ
การออกแบบ PCB ตัวเชื่อมต่อ Type-C จะต้องเป็นไปตามมาตรฐานเฉพาะเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด. ข้อกำหนดการออกแบบที่สำคัญ ได้แก่:
การส่งข้อมูลความเร็วสูง
รองรับยูเอสบี 3.1 พล 2 หรือมาตรฐานที่สูงกว่าสำหรับอัตราการถ่ายโอนข้อมูลที่รวดเร็ว.
การจ่ายพลังงาน
สามารถจ่ายไฟได้สูงสุด 100W, เหมาะสำหรับการชาร์จและจ่ายไฟให้กับอุปกรณ์.
ร่องรอย/พื้นที่น้อยที่สุด
ช่วยให้มั่นใจว่าส่วนประกอบที่มีระยะพิทช์ละเอียดสามารถวางได้อย่างแม่นยำด้วยระยะการติดตาม/ช่องว่างขั้นต่ำ 3mil/3mil.
ความคลาดเคลื่อนที่แม่นยำ
รักษาข้อกำหนดความทนทานที่เข้มงวดสำหรับโครงร่างและ PSR (เลือกและวางความน่าเชื่อถือ).
หลักการทำงาน
PCB ตัวเชื่อมต่อ Type-C ทำงานตามหลักการของการนำไฟฟ้าและความสมบูรณ์ของสัญญาณ. มันใช้ร่องรอยทองแดงที่ฝังอยู่ใน สารตั้งต้น TG FR4 สูง เพื่อส่งสัญญาณระหว่างขั้วต่อ Type-C และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ บนบอร์ด. การบำบัดพื้นผิวด้วยทองแช่และ OSP ช่วยเพิ่มการนำไฟฟ้าและป้องกันการเกิดออกซิเดชัน.
การใช้งาน
PCB ตัวเชื่อมต่อ Type-C นำไปใช้ในการใช้งานที่หลากหลายซึ่งจำเป็นต้องมีการถ่ายโอนข้อมูลความเร็วสูงและการจ่ายพลังงาน. การใช้งานทั่วไปได้แก่:
การถ่ายโอนข้อมูล
อำนวยความสะดวกในการถ่ายโอนข้อมูลระหว่างอุปกรณ์ต่างๆ เช่น แล็ปท็อป ได้อย่างรวดเร็วและมีประสิทธิภาพ, สมาร์ทโฟน, และอุปกรณ์จัดเก็บข้อมูลภายนอก.
พาวเวอร์ซัพพลาย
ให้การส่งพลังงานที่เชื่อถือได้สำหรับการชาร์จแบตเตอรี่และการจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์.
การเชื่อมต่ออุปกรณ์
ช่วยให้สามารถเชื่อมต่อระหว่างอุปกรณ์ต่างๆ, เพิ่มประสิทธิภาพการทำงานและความคล่องตัวของระบบอิเล็กทรอนิกส์.
การจำแนกประเภท
PCB ตัวเชื่อมต่อ Type-C สามารถจำแนกได้ตามเกณฑ์หลายประการ:
โดยการนับเลเยอร์
PCB หลายชั้น, เช่น HDI 6 ชั้น (การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง) PCB กล่าวถึง.
โดยวัสดุ
สร้างจากวัสดุ TG FR4 สูงเพื่อเพิ่มเสถียรภาพทางความร้อน.
โดยการรักษาพื้นผิว
โดดเด่นด้วยทองแช่และ OSP (สารกันบูด) การรักษาพื้นผิวเพื่อปรับปรุงการนำไฟฟ้าและความทนทาน.
วัสดุ
วัสดุหลักที่ใช้ในการก่อสร้าง PCB ตัวเชื่อมต่อ Type-C ได้แก่:
TG FR4 สูง
วัสดุลามิเนตอีพอกซีเสริมใยแก้วที่ทนไฟ ขึ้นชื่อในด้านความเสถียรทางความร้อนและความแข็งแรงเชิงกลสูง.
ทองแดง
ใช้สำหรับร่องรอยที่เป็นสื่อกระแสไฟฟ้า, ด้วยความหนามาตรฐาน 1OZ.
สีเขียว/สีขาว (สสส: ไทโยอิ้งค์)
สีของ PCB, ทำได้โดยใช้ TAIYO INK เพื่อผลลัพธ์ที่สม่ำเสมอและสดใส.
ผลงาน
ประสิทธิภาพของ PCB ตัวเชื่อมต่อ Type-C นั้นมีลักษณะเฉพาะ:
ความสมบูรณ์ของสัญญาณสูง
รับประกันการสูญเสียคุณภาพสัญญาณน้อยที่สุดในระยะทางไกลและความถี่สูง.
ความทน
ทนทานต่อปัจจัยแวดล้อม เช่น การเปลี่ยนแปลงของอุณหภูมิและความชื้น.
ความน่าเชื่อถือ
ออกแบบมาเพื่อทนต่อการเชื่อมต่อและการตัดการเชื่อมต่อซ้ำๆ โดยไม่เสื่อมสภาพ.
โครงสร้าง
โดยทั่วไปแล้วโครงสร้างของ PCB ตัวเชื่อมต่อ Type-C จะประกอบด้วย:
การออกแบบหลายชั้น
มี 6 ชั้น เอชดีไอ พีซีบี ด้วยการกำหนดค่าเลเยอร์ 2+N+2 สำหรับวงจรที่ซับซ้อน.
ส่วนประกอบสนามละเอียด
ช่วยให้สามารถรวมส่วนประกอบระยะพิทช์ละเอียดเข้ากับขนาดรูขั้นต่ำ 0.2 มม. สำหรับรูเชิงกล และ 0.1 มม. สำหรับรูเลเซอร์.
การรักษาพื้นผิวขั้นสูง
การเคลือบทองแช่และ OSP ช่วยเพิ่มการนำไฟฟ้าและป้องกันการกัดกร่อน.
คุณสมบัติ
คุณสมบัติที่สำคัญของ PCB ตัวเชื่อมต่อ Type-C ได้แก่:
ข้อมูลความเร็วสูงและระบบส่งกำลัง
รองรับยูเอสบี 3.1 พล 2 หรือมาตรฐานที่สูงกว่าเพื่อการถ่ายโอนข้อมูลที่รวดเร็วและการจ่ายไฟสูงถึง 100W.
การออกแบบที่กะทัดรัด
รูปทรงเพรียวบางพร้อมความหนา 0.8 มม, เหมาะสำหรับการออกแบบอุปกรณ์ที่บางและทันสมัย.
การก่อสร้างที่แข็งแกร่ง
ผลิตจากวัสดุ TG FR4 สูงเพื่อเพิ่มความทนทานและเสถียรภาพทางความร้อน.

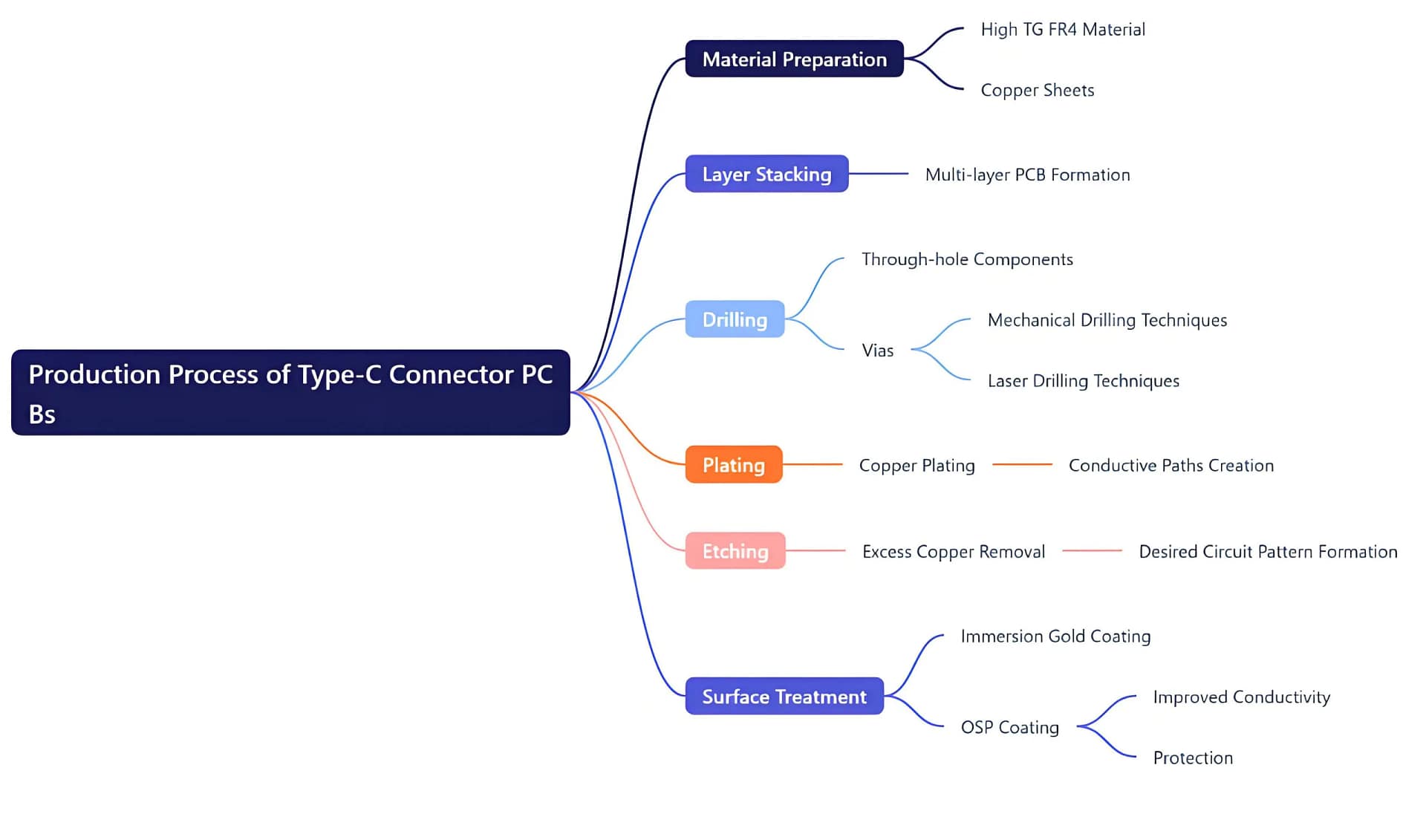

กระบวนการผลิต
การผลิต PCB ตัวเชื่อมต่อ Type-C เกี่ยวข้องกับหลายขั้นตอน:
การเตรียมวัสดุ
การเลือกใช้วัสดุ TG FR4 สูง และแผ่นทองแดง.
การซ้อนชั้น
การซ้อนหลายชั้นเพื่อสร้าง PCB หลายชั้น.
การขุดเจาะ
การสร้างรูสำหรับส่วนประกอบของรูทะลุและจุดผ่านโดยใช้เทคนิคการเจาะทางกลและด้วยเลเซอร์.
การชุบ
การประยุกต์การชุบทองแดงเพื่อสร้างเส้นทางนำไฟฟ้า.
การแกะสลัก
กำจัดทองแดงส่วนเกินออกเพื่อสร้างรูปแบบวงจรที่ต้องการ.
การรักษาพื้นผิว
การใช้ทองคำจุ่มและการเคลือบ OSP เพื่อปรับปรุงการนำไฟฟ้าและการป้องกัน.
สถานการณ์แอปพลิเคชันทั่วไป
PCB ตัวเชื่อมต่อ Type-C ใช้กันอย่างแพร่หลายในการใช้งานต่างๆ, รวมทั้ง:
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
สมาร์ทโฟน, แท็บเล็ต, แล็ปท็อป, และอุปกรณ์พกพาอื่นๆ.
อุตสาหกรรมยานยนต์
ระบบความบันเทิงในรถยนต์และโซลูชั่นการชาร์จ.
อุปกรณ์อุตสาหกรรม
แผงควบคุมและอุปกรณ์สื่อสารที่ต้องการการเชื่อมต่อที่แข็งแกร่ง.
โดยทำความเข้าใจประเด็นเหล่านี้, คุณสามารถชื่นชมความอเนกประสงค์และความสำคัญของ PCB ตัวเชื่อมต่อ Type-C ในการออกแบบอิเล็กทรอนิกส์สมัยใหม่.
