Im Bereich Halbleiterverpackung, Die Wahl des Substratmaterials ist entscheidend. Glas, flexibel, und Keramiksubstrate, als die drei Mainstream-Materialien, Jedes hat einzigartige Vorteile und Einschränkungen. Diese Eigenschaften bestimmen ihre Anwendbarkeit in verschiedenen Szenarien. In diesem Artikel werden die Vor- und Nachteile dieser drei Substratmaterialien untersucht, um den Lesern dabei zu helfen, fundierte Entscheidungen bei der Auswahl von Verkapselungsmaterialien zu treffen.

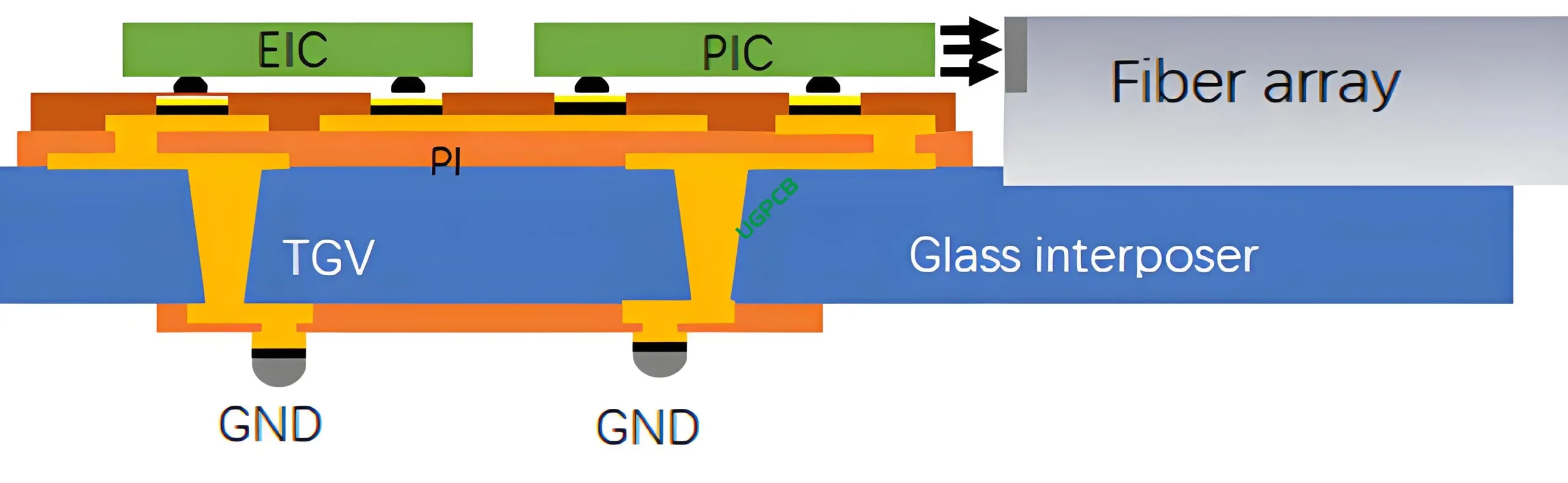

Glassubstrat: Hüter von Hochfrequenz- und Hochgeschwindigkeitssignalen
Glassubstrate zeichnen sich im Bereich der Halbleiterverpackung durch ihre einzigartigen Eigenschaften aus. Erstens, Glassubstrate haben eine niedrige Dielektrizitätskonstante (εr), Dadurch können Verzögerungen und Verluste während der Signalübertragung wirksam reduziert werden. In modernen Chips, Der Bedarf an Hochfrequenz- und Hochgeschwindigkeitssignalübertragung ist extrem hoch, Daher ist die niedrige Dielektrizitätskonstante von Glassubstraten besonders wichtig. Untersuchungen zeigen, dass Materialien mit niedrigen Dielektrizitätskonstanten die Signaldämpfung während der Übertragung deutlich reduzieren können, Verbesserung der Signalintegrität.
Zweitens, Die hohe Hitzebeständigkeit und thermische Stabilität von Glassubstraten ermöglicht es ihnen, der hohen Hitze standzuhalten, die von Chips während des Betriebs erzeugt wird. Da die Chip-Leistungsdichte weiter zunimmt, Die Wärmeableitung wird immer wichtiger. Die hervorragende Hitzebeständigkeit von Glassubstraten gewährleistet einen stabilen Betrieb bei hohen Temperaturen und verlängert die Produktlebensdauer.
Zusätzlich, Glassubstrate weisen eine hohe Oberflächenglätte auf, Dies begünstigt feinere Schaltungsherstellungs- und Chip-Verkapselungsprozesse. Eine hohe Glätte verbessert nicht nur die Verpackungspräzision, sondern verringert auch das Risiko von Stromausfällen durch unebene Oberflächen. Darüber hinaus, Glassubstrate haben gute elektrische Isolationseigenschaften, Dies kann elektrische Fehler verhindern und die Sicherheit von Halbleiterbauelementen erhöhen.
Jedoch, Glassubstrate haben auch einige Einschränkungen. Erstens, ihre Produktionskosten sind relativ hoch, Dies kann ihre Anwendung in einigen kostengünstigen Produkten einschränken. Zweitens, während Glassubstrate gute Bearbeitungseigenschaften aufweisen, bestimmte spezifische Prozesse, wie Feinbohren und ultradünnes Schneiden, stellen immer noch technische Herausforderungen dar. Zusätzlich, Die Sprödigkeit von Glassubstraten stellt eine große Herausforderung dar, kann bei der Verarbeitung zu Brüchen führen, Transport, und Installation.

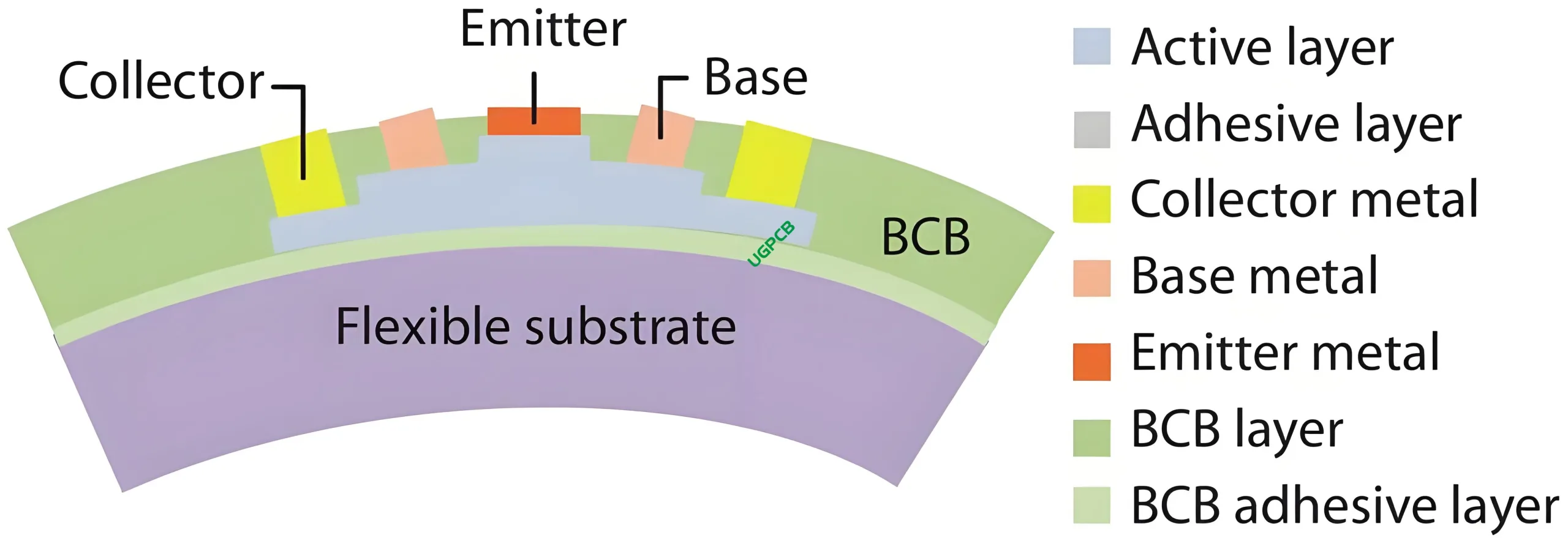

Flexibles Substrat: Bevorzugt für dynamische Verbindungen und komplexe Strukturen
Flexible Substrate zeichnen sich aufgrund ihrer Flexibilität und Biegefähigkeit bei Anwendungen aus, die dynamische Verbindungen oder komplexe dreidimensionale Strukturen erfordern. Sie können sich biegen und falten, Anpassung an verschiedene unregelmäßige Formen und räumliche Einschränkungen, den Designern mehr Freiheit zu geben.
Darüber hinaus, Flexible Substrate sind im Allgemeinen leichter und dünner als starre Substrate, Dadurch eignen sie sich für Anwendungen mit begrenztem Platzangebot. In tragbaren Geräten und tragbarer Elektronik, Leichtbau ist der Schlüssel. Die leichte und dünne Beschaffenheit flexibler Substrate reduziert nicht nur das Produktgewicht, sondern verbessert auch die Tragbarkeit und den Komfort.
Flexible Substrate weisen außerdem eine gute Wärmeableitungsleistung auf, vorteilhaft für Konstruktionen mit hoher Wärmeentwicklung. Aufgrund ihrer dünnen und flexiblen Beschaffenheit, sie können Wärme effektiver übertragen, Senkung der Produkttemperatur und Erhöhung der Systemstabilität. Gleichzeitig, Flexible Substrate können die Belastung der Lötstellen reduzieren, Verbesserung der Verbindungszuverlässigkeit, und die Produktlebensdauer verlängern.
Jedoch, Auch flexible Substrate stehen vor einigen Herausforderungen. Zum Beispiel, Verformungsprobleme sind schwer zu kontrollieren und können die Qualität und Ausbeute der Baugruppe beeinträchtigen. Die Verarbeitung flexibler Substrate ist relativ aufwändig, insbesondere wenn es um Formänderungen geht, die mit Werkzeugen nur schwer zu bewerkstelligen sind. Zusätzlich, Die Kosten für flexible Substrate sind höher, Sowohl der Stückpreis als auch die Verarbeitungskosten liegen über denen starrer Platten derselben Fläche. Außerdem, aufgrund der nicht festen Linienform, Die charakteristische Impedanzstabilität flexibler Substrate ist schlechter, möglicherweise die Qualität der Signalübertragung beeinträchtigen.

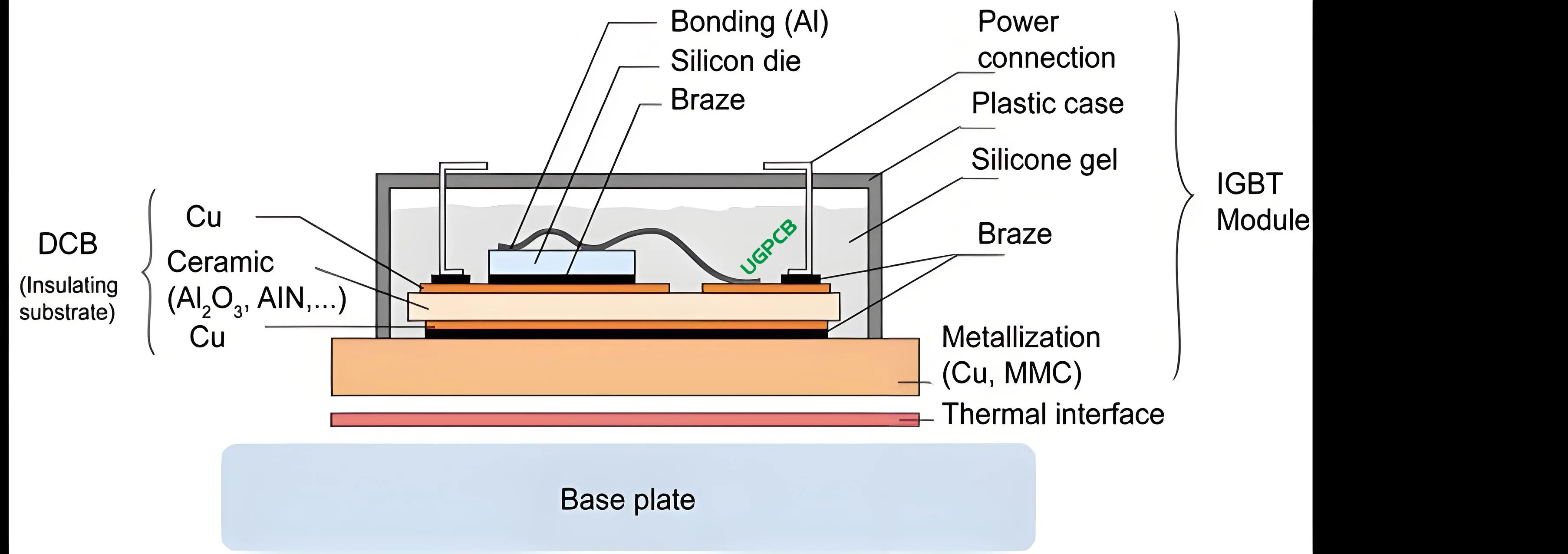

Keramiksubstrat: Ein Inbegriff hoher Macht, Hochfrequenz, und hohe Zuverlässigkeit
Keramiksubstrate bieten eine außergewöhnliche Leistung bei hoher Leistung, Hochfrequenz, und hochzuverlässige Chipprodukte aufgrund ihrer hervorragenden Isolationseigenschaften, niedriger Wärmeausdehnungskoeffizient, und hohe Wärmeleitfähigkeit. Keramiksubstrate bieten eine hervorragende Isolierung, Sicherstellen, dass elektronische Komponenten isoliert und vor äußeren Einflüssen geschützt bleiben. Ihre niedrige Dielektrizitätskonstante trägt außerdem dazu bei, Signalverluste und Störungen zu minimieren, Ermöglicht eine effiziente Übertragung interner elektrischer Signale.
Der niedrige Wärmeausdehnungskoeffizient von Keramiksubstraten gewährleistet die strukturelle Integrität und Zuverlässigkeit elektronischer Komponenten unter verschiedenen thermischen Bedingungen. Diese Eigenschaft ist besonders wichtig für Anwendungen mit hoher Leistungsdichte und Hochfrequenz, da Temperaturänderungen zu Dimensionsverschiebungen der Bauteile führen können, Dadurch wird die Leistung der Schaltung beeinträchtigt. Die hohe Wärmeleitfähigkeit von Keramiksubstraten leitet die Wärme effektiv ab, Verhindert einen Hitzestau und verbessert die Systemstabilität.
Außerdem, Keramiksubstrate bieten eine hervorragende Gasdichtheit und chemische Stabilität, Dadurch eignen sie sich für Anwendungen, die einen hohen Schutz vor Umwelteinflüssen erfordern. Diese Eigenschaften verleihen Keramiksubstraten breite Anwendungsaussichten in High-End-Bereichen wie Luft- und Raumfahrt und Militärelektronik.
Jedoch, Auch Keramiksubstrate weisen einige Einschränkungen auf. Erstens, Ihre Sprödigkeit kann bei der Handhabung zu Bruchrisiken führen. Zweitens, Die Herstellungskosten von Hochleistungskeramiksubstraten sind hoch, insbesondere für diejenigen, die frühe Technologien wie HTCC verwenden. Zusätzlich, die Größengenauigkeit bestimmter Keramiksubstrate (z.B., LTCC) bedarf weiterer Verbesserungen, Dies kann möglicherweise die Schaltkreisleistung und die Verpackungsqualität beeinträchtigen.
Abschluss: Auswahl des am besten geeigneten Verkapselungsmaterials
Jeweils aus Glas, flexibel, und Keramiksubstrate hat seine Stärken. Die Wahl des Materials hängt von den spezifischen Anwendungsanforderungen ab. Glassubstrate zeichnen sich aufgrund ihrer niedrigen Dielektrizitätskonstante bei der Hochfrequenz- und Hochgeschwindigkeitssignalübertragung aus, hohe Hitzebeständigkeit, und hohe Oberflächenglätte. Flexible Substrate eignen sich aufgrund ihrer Flexibilität und ihres geringen Gewichts für dynamische Verbindungen und komplexe dreidimensionale Strukturen. Keramiksubstrate bieten eine außergewöhnliche Leistung bei hoher Leistung, Hochfrequenz, und hochzuverlässige Chipprodukte dank ihrer hervorragenden Isolationseigenschaften, niedriger Wärmeausdehnungskoeffizient, und hohe Wärmeleitfähigkeit.
Bei der Auswahl von Verkapselungsmaterialien, Es ist wichtig, die spezifischen Anwendungsanforderungen sowie die Vor- und Nachteile verschiedener Materialien zu berücksichtigen. Indem wir die Eigenschaften jedes Materials gründlich verstehen und sie mit den spezifischen Anforderungen des Produktdesigns kombinieren, Es können fundierte Entscheidungen zur Auswahl des am besten geeigneten Verkapselungsmaterials getroffen werden, Dadurch wird die Leistung und Zuverlässigkeit des Produkts verbessert.
