Los módulos fotónicos desempeñan un papel fundamental en las comunicaciones de alta velocidad debido a su conversión de señales fotoeléctricas.. El diseño de la placa base PCB para módulos fotónicos debe cumplir requisitos especiales como la transmisión de alta velocidad., disipación de calor, Asamblea de PCBA, y conexión en caliente, diferenciándolo de los PCB comunes.
La PCB de los módulos fotónicos es un componente clave para lograr la conversión fotoeléctrica., desempeñando un papel crucial en los sistemas de comunicación.. Puede convertir señales eléctricas en señales ópticas o viceversa., Garantizar una transmisión de datos eficiente y a larga distancia a través de fibra óptica..

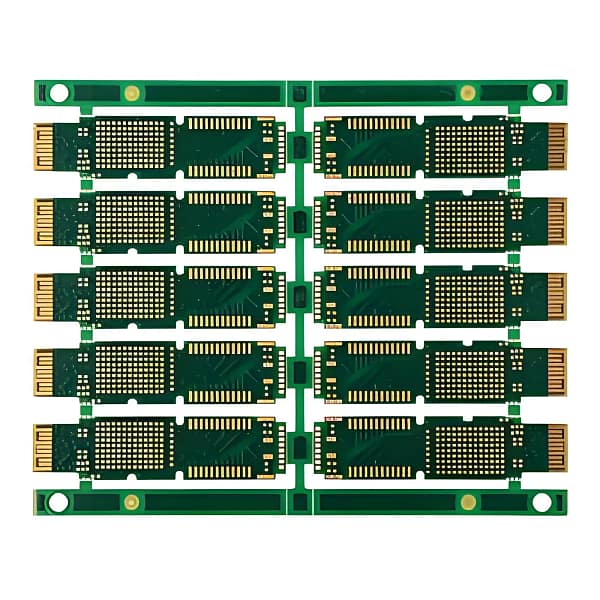

Módulo óptico PCB
Al diseñar la PCB para módulos fotónicos, factores como la integridad de la señal, gestión térmica, Y la compatibilidad electromagnética debe considerarse completamente para garantizar un funcionamiento estable y confiable en alta velocidad., entornos de transmisión de datos de alta densidad.
Clasificación de PCB para módulos ópticos por debajo de 400G
Los productos de módulos fotónicos son diversos., clasificados por formas de embalaje en tipos como SFP, SFP+, QSFP+, etc., para satisfacer las necesidades de aplicaciones en diferentes escenarios:
01 Módulo fotónico SFP
– Tamaño compacto: Tamaño pequeño para una fácil implementación y reemplazo.
– Alta velocidad: Admite múltiples velocidades de transmisión, como 1 Gbps, 2GBPS, 4GBPS, con algunos modelos de gama alta que alcanzan hasta 4,25 Gbps.
– Intercambiable en caliente: Se puede enchufar y desenchufar durante el funcionamiento del dispositivo, Facilitar el mantenimiento y las actualizaciones de la red..
– Flexibilidad: Admite varios tipos de fibras, adaptarse a diferentes distancias de transmisión y requisitos de costos.
02 Módulo fotónico SFP+
– Alta velocidad: Admite velocidades de transmisión de datos de hasta 10 Gbps, satisfacer las demandas de redes de alta velocidad.
– Compatibilidad: Compatible con módulos SFP para uso intercambiable.
– Bajo consumo de energía: Beneficia la eficiencia energética general del equipo de red con un menor consumo de energía.
– Tamaño compacto: Similar en apariencia a SFP pero con rendimiento mejorado.
03 Módulo fotónico SFP28
– Velocidad ultraalta: Admite una velocidad de transmisión de datos de 25 Gbps, una actualización de SFP+.
– Densidad alta: Un tamaño más pequeño mejora la densidad de puertos del equipo.
– Compatibilidad: Intercambiable con módulos SFP+.
– Alta eficiencia: Adecuado para aplicaciones de gran ancho de banda, como centros de datos y conmutadores de red..
04 Módulo fotónico QSFP+
– Velocidad ultraalta: Admite una velocidad de transmisión de datos de 40 Gbps, Satisfacer las demandas de redes de ultra alta velocidad..
– Densidad alta: El diseño de cuatro canales aumenta la densidad de puertos del equipo.
– Bajo consumo de energía: Ayuda a reducir el consumo de energía general del equipo de red..
– Flexibilidad: Admite varios conectores de fibra y protocolos de transmisión.
05 Módulo fotónico QSFP28
– Velocidad suprema: Admite velocidades de transmisión de datos de 100 Gbps, Ampliamente utilizado en módulos fotónicos de alta gama en el mercado..
– Densidad alta: El diseño de cuatro canales mejora aún más la densidad de puertos y la velocidad de transmisión.
– Compatibilidad: Intercambiable con módulos QSFP+.
– Alta eficiencia: Ampliamente aplicado en centros de datos., computación en la nube, y otros campos que requieren transmisión de datos de ultra alta velocidad.
06 Módulo fotónico QSFP-DD
– Ancho de banda ultraalto: Tarifas de 200Gbps y 400Gbps disponibles, satisfacer diferentes demandas de redes de alta velocidad.
– Canales eficientes: La versión de 200 Gbps utiliza ocho canales de 25 Gbit/s., mientras que la versión de 400 Gbps utiliza ocho canales de 50 Gbit/s para transmisión de datos de alta velocidad.
– Densidad alta: Ofrece mayor densidad de puertos y velocidades de transmisión manteniendo el mismo volumen.
– Diseño avanzado: Específicamente para centros de datos y entornos informáticos de alto rendimiento, soporta velocidades de transmisión de datos más altas y menor latencia.
Módulo fotónico QSFP-DD 400G

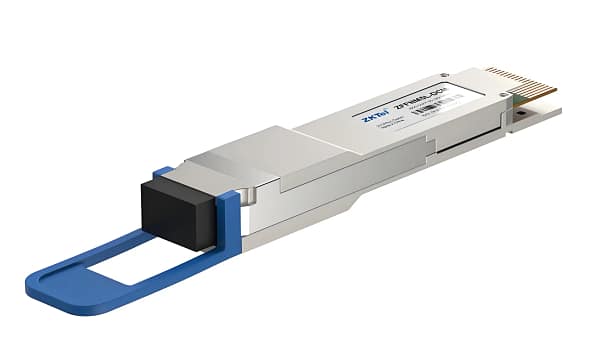

400Módulo óptico G
Hoy en día, 400La tecnología del módulo fotónico G se ha convertido en un tema candente en la industria.. Su ventaja más significativa es mejorar en gran medida la eficiencia de la transmisión de datos, permitir que los centros de datos manejen más ancho de banda y puertos sin esfuerzo, Procesar cantidades masivas de datos.
