PCB de doble cara para protección de relés | FR-4, OSP, CTI600

Modelo : Placa PCB de doble cara para protección de relés

Material : FR4

Capa : 2capas

Color : Negro/negro

Espesor terminado : 1.6milímetros

Espesor de cobre : 1ONZ

Tratamiento superficial : OSP

Seguimiento mínimo : 8mil(0.2milímetros)

Espacio mínimo : 8mil(0.2milímetros)

característica : PCB CTI600

Solicitud : PCB de protección de relé

  • Detalles del producto

Introducción a la PCB de doble cara de UGPCB para protección de relés

UGPCB se especializa en la fabricación de alto rendimiento. de dos caras placas de circuito impreso (PCB) Diseñado para sistemas de protección de relés.. Estos PCB están diseñados con Tela de vidrio epoxi FR-4 como el material base, asegurando un excelente aislamiento eléctrico y durabilidad mecánica. Con un espesor de acabado de 1,6 mm y un espesor de cobre de 1 oz (aproximadamente 35 μm), Estas placas admiten una sólida capacidad de transporte de corriente.. El OSP (Conservante de soldabilidad orgánico) tratamiento superficial mejora la soldabilidad al tiempo que protege las almohadillas de cobre de la oxidación. Con un rastro mínimo y un espaciado de 8 mil. (0.2milímetros), Los diseños de UGPCB logran una integridad de señal óptima para aplicaciones de protección de relés accionados con precisión. Disponible en colores de máscara de soldadura en blanco y negro., Estos PCB cumplen con Estándares CTI600, Ofrece un alto rendimiento de índice de seguimiento comparativo para evitar fallas eléctricas en condiciones húmedas..

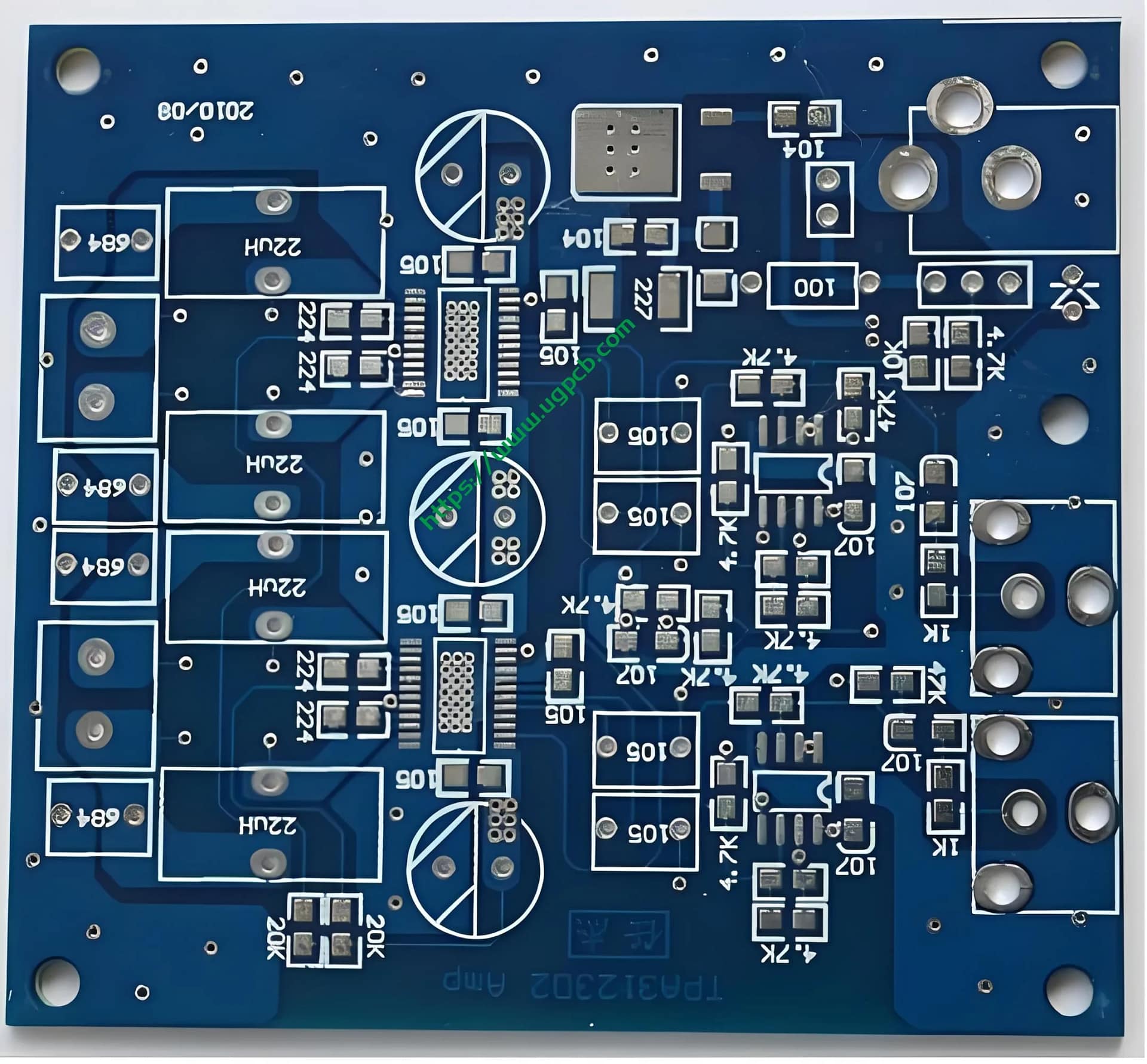

PCB de doble cara de UGPCB para protección de relés con máscara de soldadura azul y acabado OSP

¿Qué es una PCB de doble cara??

A PCB de doble cara Incorpora capas de cobre conductoras en ambos lados de un sustrato aislante., como FR-4. Las capas están interconectadas usando orificios pasantes chapados (PTH) o vías, permitiendo circuitos complejos en una forma compacta. A diferencia de los PCB de una sola cara, Las variantes de doble cara permiten una mayor densidad de componentes y flexibilidad de diseño, haciéndolos ideales para dispositivos de complejidad intermedia como sistemas de protección de relés. Estos tableros soportan montaje de doble cara, incluidas tecnologías de montaje en superficie y orificio pasante (SMT), y son ampliamente utilizados en la industria, telecomunicaciones, y electrónica automotriz.

Directrices de diseño para PCB de protección de relés

  • Trace ancho y espaciado: UGPCB recomienda un mínimo de 8mil (0.2milímetros) para ancho y espaciado de traza para mitigar los riesgos de cortocircuito y garantizar la claridad de la señal en entornos de alto voltaje .

  • Almohadillas de alivio térmico: Usar almohadillas térmicas cruzadas para grandes áreas de cobre para disipar el calor durante la soldadura, reducir el riesgo de articulaciones virtuales .

  • A través de especificaciones: Para conexiones confiables entre capas, especificar PTH con un diámetro de orificio terminado mínimo de 0,3 mm y un anillo anular de 0,7 mm o más .

  • Aviones de cobre cuadriculados: Implemente planos de tierra cuadriculados con un espaciado ≥10 mil para minimizar la deformación de la PCB durante la soldadura por ola. .

  • Detalles de la máscara de soldadura: Defina las aberturas de la máscara de soldadura con precisión utilizando la capa de máscara de soldadura en archivos de diseño para evitar puentes y exponer las almohadillas térmicas. .

Cómo funcionan los PCB de doble cara en la protección de relés

En sistemas de protección de relés., Los PCB de doble cara funcionan como sistema nervioso central, monitorear parámetros eléctricos y activar la desconexión durante fallas. El diseño de doble capa facilita la integración de sensores de corriente, microprocesadores, y módulos de comunicación. Por ejemplo, Los rastros en la capa superior pueden transportar señales de control de bajo voltaje., mientras que la capa inferior maneja rutas de alta corriente. A través de los agujeros chapados crear conexiones de baja impedancia entre capas, Garantizar una rápida detección y respuesta a fallos.. El Sustrato con clasificación CTI600 resiste el filamento de ánodo conductor (c y f) formación, lo cual es fundamental para la longevidad en entornos de alta humedad.

Aplicaciones de los PCB de protección de relés de UGPCB

Los PCB de doble cara de UGPCB se implementan en:

  • Sistemas de relés de red eléctrica: Para protección contra sobrecorriente y falla a tierra.

  • Paneles de control industriales: Monitoreo de maquinaria en plantas de fabricación..

  • Inversores de energías renovables: Protección de los convertidores de energía solar/eólica.

  • Infraestructura de Telecomunicaciones: Protección de las fuentes de alimentación de la estación base.

  • Sistemas de señalización ferroviaria: Garantizar un cambio de vía a prueba de fallos.

Clasificación de PCB de doble cara

  • Por material: FR-4 (estándar), CEM-3 (rango medio), y poliimida (alta temperatura).

  • Por acabado superficial: OSP (El incumplimiento de la UGPCB), HASL, ACEPTAR, y estaño de inmersión.

  • Por calificación CTI: CTI600 (como los tableros de UGPCB), CTI400, y CTI600+ para entornos hostiles.

Materiales y Construcción

  • Materia prima: Epoxi de vidrio FR-4 se utiliza para su propiedades retardantes de llama (UL94V-0) y rigidez dieléctrica .

  • Lámina de cobre: Cobre electrolítico con 1onzas de espesor (35μm) por lado .

  • Máscara de soldadura: Disponible en blanco o negro, basado en la serie Taiyo PSR-4000, proporcionando un espesor de aislamiento de ≥10 μm .

  • Acabado superficial: OSP forma una capa orgánica protectora sobre las almohadillas de cobre, asegurando soldabilidad sin plomo .

Métricas clave de rendimiento

  • Rigidez dieléctrica: Soporta altos voltajes entre capas conductoras..

  • Resistencia térmica: Temperatura de transición de vidrio (tg) de 130–145°C evita la deformación bajo carga .

  • Calificación CTI: CTI600 garantiza resistencia al seguimiento hasta 600V.

  • Tolerancia a la deformación: Alabeo máximo o 0.7% para placas ensambladas SMT .

  • Confiabilidad del orificio pasante chapado: El revestimiento de cobre de ≥20 μm en los orificios garantiza conexiones ininterrumpidas entre capas .

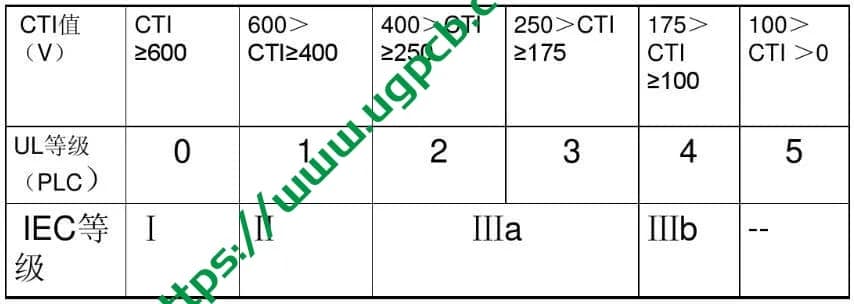

Índice de seguimiento comparativo (TIC) Tabla de clasificación de materiales de sustrato de PCB

Estructura de una PCB de doble cara

Función de PCB de UGPCB:

  1. Capas de cobre superior e inferior: 35μm de espesor, grabado en patrones de circuito.

  2. Núcleo FR-4: Un sustrato aislante de 1,6 mm de espesor.

  3. Orificios pasantes chapados: Metalizado con cobre para interconexión de capas..

  4. Capa de máscara de soldadura: Aplicado sobre cobre, excluyendo almohadillas soldables.

  5. Leyenda de serigrafía: Marcas blancas o negras para la colocación de componentes..

Ventajas del diseño de UGPCB

  • Rentabilidad: Reduce los gastos de material al 30–50% en comparación con alternativas multicapa.

  • Flexibilidad de diseño mejorada: Admite esquemas de puesta a tierra optimizados y de enrutamiento cruzado.

  • Gestión térmica mejorada: Los planos de cobre reticulados y las vías térmicas disipan el calor de manera eficiente.

  • Alta fiabilidad: Acabado CTI600 y OSP prolongar la vida útil en condiciones exigentes.

Descripción general del proceso de fabricación

  1. Preparación de material: Corte el sustrato FR-4 en paneles de 510x610 mm.

  2. Perforación: Los taladros CNC crean agujeros de hasta 0,2 mm para PTH .

  3. Deposición de cobre no electrolítica: La oxidación catalítica forma una capa conductora en los agujeros. .

  4. Imagen de patrones: La fotolitografía transfiere diseños de circuitos mediante exposición a los rayos UV..

  5. galvanoplastia: La deposición de cobre espesa las trazas y las paredes del agujero a ≥20μm .

  6. Aguafuerte: Elimina el cobre no deseado, definiendo rastros.

  7. Aplicación de máscara de soldadura: Tinta curable UV impresa y revelada.

  8. Recubrimiento OSP: Conservante orgánico aplicado al cobre expuesto..

  9. Impresión de plisabra: Indicadores de componentes agregados..

  10. Enrutamiento y puntuación V: Paneles separados en tableros individuales..

Diagrama de flujo del proceso de fabricación de PCB de doble cara desde la perforación hasta el OSP

Escenarios de uso comunes

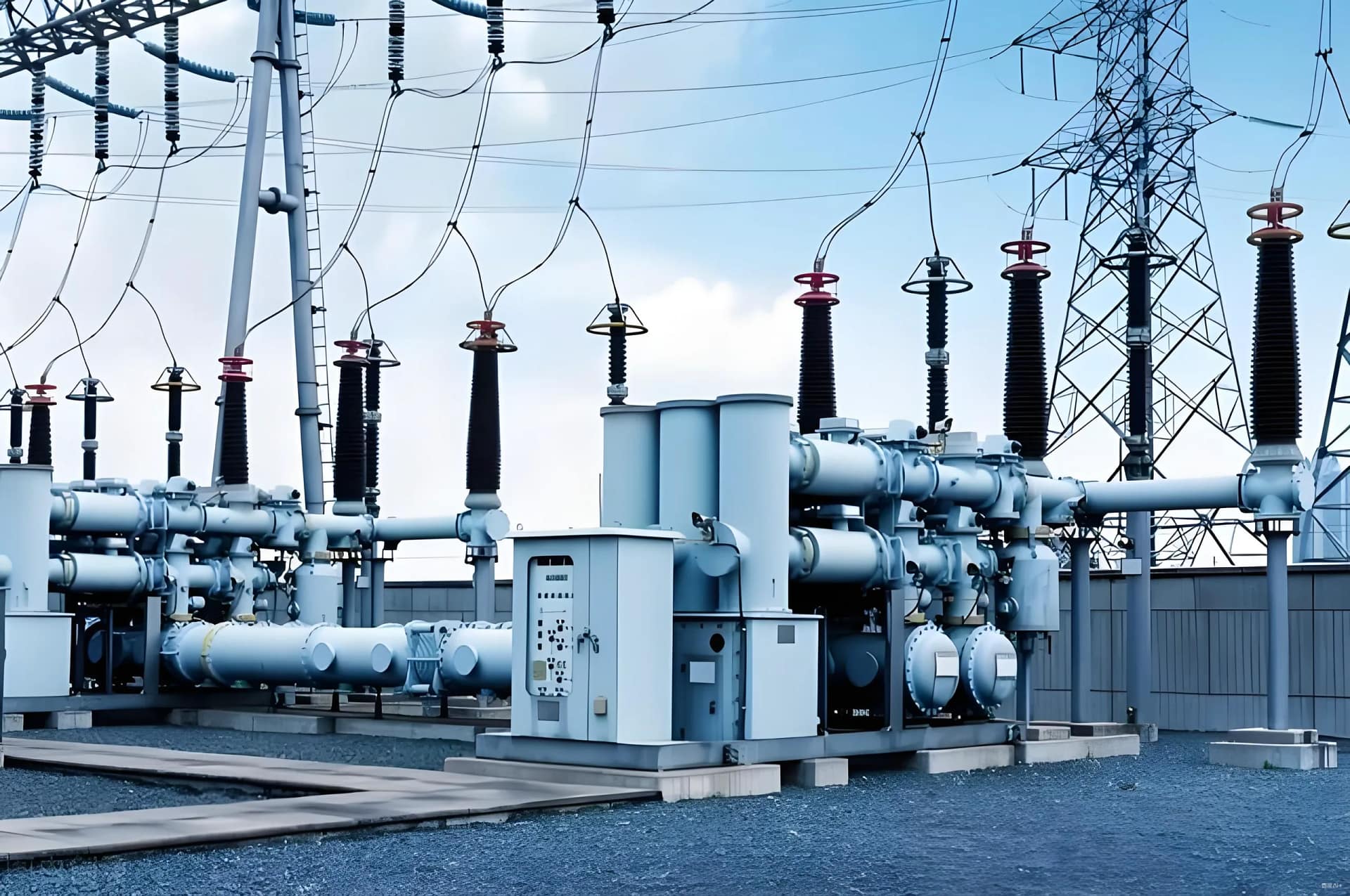

  • Subestaciones de servicios públicos: Relés de protección de carcasas para transformadores y alimentadores..

  • Accionamientos de motores industriales: Integración de lógica de control para prevención de sobrecargas.

  • Fuentes ininterrumpibles (Unión Postal Universal): Gestión de los ciclos de carga/descarga de la batería..

  • Medidores inteligentes: Permitir el monitoreo de energía en tiempo real.

Conclusión

Las placas PCB de doble cara de UGPCB para protección de relés se combinan materiales avanzados, ingeniería de precisión, y pruebas rigurosas para ofrecer una confiabilidad inigualable. Con características como Aislamiento FR-4, Recubrimiento OSB, y cumplimiento CTI600, Son la opción óptima para sistemas de energía críticos.. Los ingenieros que buscan mejorar la seguridad y la longevidad de los equipos pueden aprovechar la experiencia de UGPCB para su próximo proyecto..
