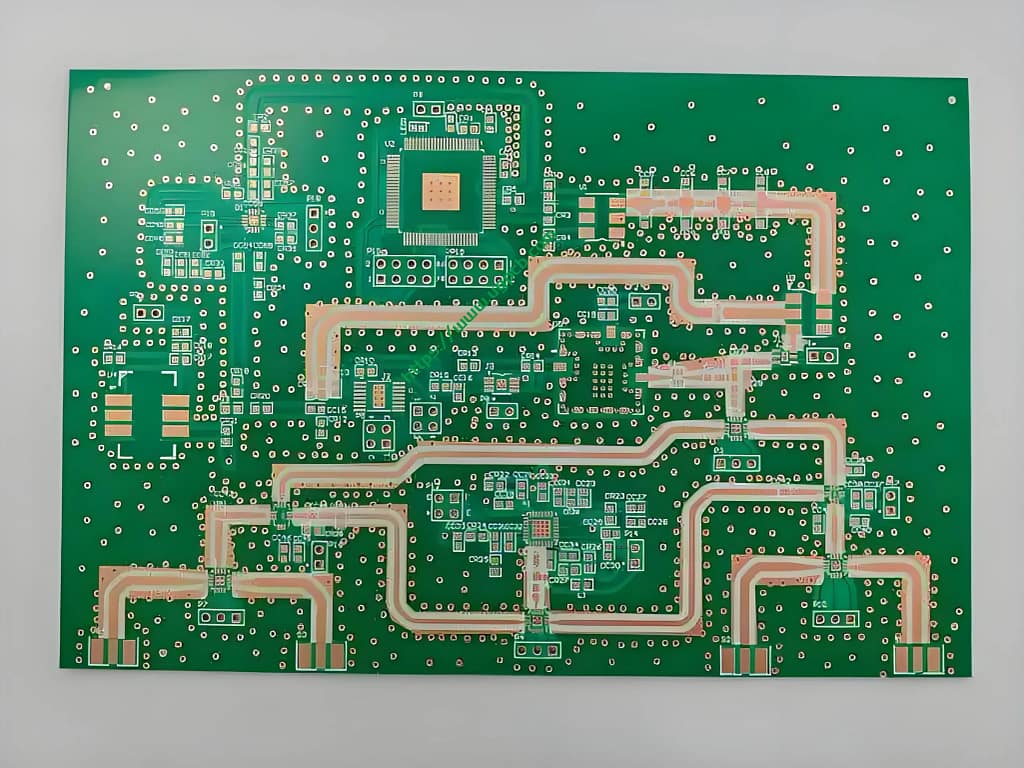

UGPCB Rogers RO4350B + Laminado híbrido de alta frecuencia FR4: Una solución de PCB de comunicaciones de alto rendimiento de 4 capas

UGPCB se especializa en la fabricación de Rogers RO4350B + FR4 placas de circuito impreso de alta frecuencia. Estas son la solución ideal para sistemas de comunicación., circuitos de radiofrecuencia, y diseños digitales de alta velocidad. Combinando materiales de base cerámica de alta frecuencia con el tradicional FR4, logramos una excelente integridad de la señal sin comprometer el control de costos.

Este tablero híbrido específico de 4 capas presenta un espesor de acabado preciso de 1,0 mm.. Utiliza una acumulación simétrica de 2 capas de Rogers RO4350B y 2 capas de FR4. El acabado superficial es Immersion Gold. (ACEPTAR). Esta combinación proporciona un sustrato de rendimiento superior para estaciones base 5G, Amplificadores de potencia, y equipos de comunicación inalámbrica.

¿Qué es un Rogers RO4350B? + PCB híbrido FR4? [Descripción general del producto & Definición]

Un Rogers RO4350B + PCB híbrido FR4 es un tablero multicapa hecho presionando dos materiales de sustrato diferentes juntos. No es una placa FR4 estándar., ni es una placa costosa de alta frecuencia. En cambio, es un “dieléctrico mixto” Producto que aprovecha las fortalezas de ambos materiales..

• Material central: Utiliza el laminado cerámico/hidrocarburo RO4350B de Rogers Corporation.. Este material es conocido por su constante dieléctrica estable. (Dk) y muy baja pérdida de RF, haciéndolo ideal para circuitos de alta frecuencia.

• Material de apoyo: Se combina con el tradicional laminado de tela de vidrio epoxi FR4.. FR4 es el material más común en el tarjeta de circuito impreso industria. Ofrece un excelente soporte mecánico., técnicas de procesamiento maduras, y menor costo.

• Definición del producto: Usando el producto de UGPCB como ejemplo, el modelo indica claramente su naturaleza híbrida. La estructura estándar es 2 capas de Rogers RO4350B y 2 capas de FR4. Esto crea un total de 4 capas, con el espesor del tablero terminado estrictamente controlado a 1,0 mm.

La filosofía central del diseño es utilizar el material adecuado para el trabajo adecuado.. Las señales de alta frecuencia viajan a través de las capas del RO4350B. Fuerza, señales de control, y el soporte mecánico son manejados por las capas FR4.

Parámetros clave & Especificaciones de diseño

Para garantizar un alto rendimiento en aplicaciones de alta frecuencia, UGPCB sigue estrictamente estas especificaciones de diseño:

Propiedades del material & Ventajas de rendimiento

1. Rendimiento dieléctrico estable (NS=3,48)
   RO4350B mantiene un DK constante de alrededor 3.48 en un amplio rango de frecuencias desde MHz a GHz. Esta estabilidad permite a los diseñadores confiar en un valor constante para los cálculos de impedancia.. Garantiza la integridad de la fase de la señal durante la transmisión de alta velocidad., que es fundamental para los sistemas 5G y de radar.

2. Factor de disipación bajo (df)
   RO4350B presenta un factor de disipación muy bajo, típicamente alrededor 0.0037 a 10 GHz. En contraste, La pérdida estándar del FR4 aumenta drásticamente por encima de 1 GHz. La placa híbrida de UGPCB garantiza una pérdida mínima de energía y una baja generación de calor cuando las señales de RF pasan a través de la capa RO4350B..

3. Rendimiento térmico ideal

   • Conductividad térmica: RO4350B tiene una conductividad térmica de 0.69 W/m·K. Esto es casi el doble que el FR4 estándar en 0.3 W/m·K. El calor de componentes como amplificadores de potencia se disipa mucho más rápido.

   • Estabilidad térmica: Con una alta temperatura de transición vítrea superior a 280 °C y un CTE bajo en el eje Z, Garantiza la confiabilidad del orificio pasante chapado durante los cambios de temperatura..

4. Mecánico & Compatibilidad de procesos
   RO4350B es uno de los pocos materiales con relleno cerámico compatible con los procesos estándar de epoxi FR4.. Esto elimina la necesidad de complejos tratamientos con plasma necesarios para materiales de PTFE puro.. Simplifica la fabricación y garantiza plazos de entrega fiables..

Cómo funciona & Análisis estructural

Cómo funciona

La transmisión de señales de alta frecuencia en una PCB es esencialmente una propagación de ondas electromagnéticas en microstrips o striplines.. En este tablero de 4 capas, la parte superior (L1) y abajo (L4) Las capas manejan el enrutamiento de señales de RF y el ensamblaje de componentes.. La capa dieléctrica interna RO4350B con DK de 3.48 Proporciona un entorno de campo electromagnético estable y de bajas pérdidas..

Análisis estructural

El tablero utiliza una estructura simétrica tipo sándwich.:

• Capa L1: 1Cobre OZ con acabado ENIG. Utilizado para montar chips RF..

• Capa L2: 0.5onzas de cobre. Normalmente una referencia a tierra para señales de alta frecuencia., apoyado por FR4.

• Capa de núcleo: 0.254mm núcleo RO4350B. Este es el medio principal para la transmisión de señales de alta frecuencia..

• Capa L3: 0.5onzas de cobre. Puede ser un plano de potencia o una referencia a tierra secundaria..

• Capa L4: 1Cobre OZ con acabado ENIG. Se utiliza para montar circuitos o interfaces de control..

Clasificación de productos

El producto de UGPCB entra en estas categorías:

1. Por material: Alta frecuencia rígida PCB híbrido con hidrocarburo relleno de cerámica y epoxi.

2. Por recuento de capas: 4-Tablero multicapa de capas.

3. Por proceso: PCB de laminación híbrida.

4. Por aplicación: PCB de comunicación o microondas RF.

5. Por acabado superficial: ENIG o placa de oro por inmersión en níquel químico.

Puntos clave de control de producción

UGPCB controla estos pasos críticos para garantizar una alta calidad:

1. Preparación de material: Hornear RO4350B y FR4 para eliminar la humedad. RO4350B tiene una absorción muy baja por debajo 0.06 por ciento, pero el secado previene la delaminación.

2. Imágenes de la capa interna: Uso de una fina lámina de cobre HH/HH de ½ o 18 μm para un grabado preciso de líneas finas.

3. La laminación como núcleo del híbrido:

   • Usando bondply especializado como Rogers 2929 o preimpregnados de alto flujo.

   • Emplear un programa de prensado gradual para gestionar diferentes temperaturas de curado.

   • Enfriamiento forzado por más de 2 Horas después de presionar para liberar estrés..

4. Perforación & desmechar: Ajuste de los parámetros de perforación gracias al polvo cerámico. Uso del desmeado por plasma para limpiar los residuos de resina de las paredes del orificio, asegurando una metalización confiable.

5. Acabado superficial: Aplicar Immersion Gold para una excelente protección y soldabilidad..

Aplicaciones típicas

Con su diseño de 4 capas y 1,0 mm de grosor combinado con el rendimiento de alta frecuencia de Rogers, Este PCB es ideal para:

• 5Estaciones base de comunicación G: Módulos RF Front-End y amplificadores de potencia en AAU.

• Sistemas de retorno inalámbricos: Comunicaciones por microondas punto a punto que requieren DK estable.

• Radar automotriz: 77Circuitos de radar de ondas milimétricas en GHz.

• Navegación por satélite: Amplificación y filtrado de alta frecuencia en receptores GPS o Beidou.

• Prueba & Instrumentos de medición: Tableros de adquisición de señales dentro de osciloscopios de alta frecuencia..

Por qué elegir UGPCB?

Elegir UGPCB significa elegir precisión y fiabilidad. Realizamos cálculos de impedancia y control de producción estrictamente de acuerdo con sus parámetros de diseño, incluido un espesor de 1,0 mm., 0.254mm dieléctrico, y pesos específicos de cobre. En el campo de PCB de comunicación, Incluso una ligera desviación puede provocar un fallo del sistema..

Listo para impulsar su producto de comunicación de próxima generación?

Envíe sus archivos Gerber a sales@ugpcb.com para obtener una cotización gratuita y soporte técnico para su placa híbrida RO4350B.

Nuestro equipo de ingeniería proporcionará un análisis DFM profesional y una propuesta de precio competitivo dentro de 24 horas.
