1. Descripción general del producto: Donde el rendimiento de alta frecuencia se une a la rentabilidad

En el panorama actual de rápida evolución de la comunicación 5G, radar de microondas, y electrónica aeroespacial, la selección de materiales para PCB (Placas de circuito impreso) Determina directamente el techo de rendimiento del equipo del usuario final.. Para cumplir con los estrictos requisitos de integridad de la señal de RF (Radiofrecuencia) y circuitos digitales de alta velocidad mientras se controlan los costos de fabricación, PCB laminado híbrido La tecnología se ha convertido en una solución vital..

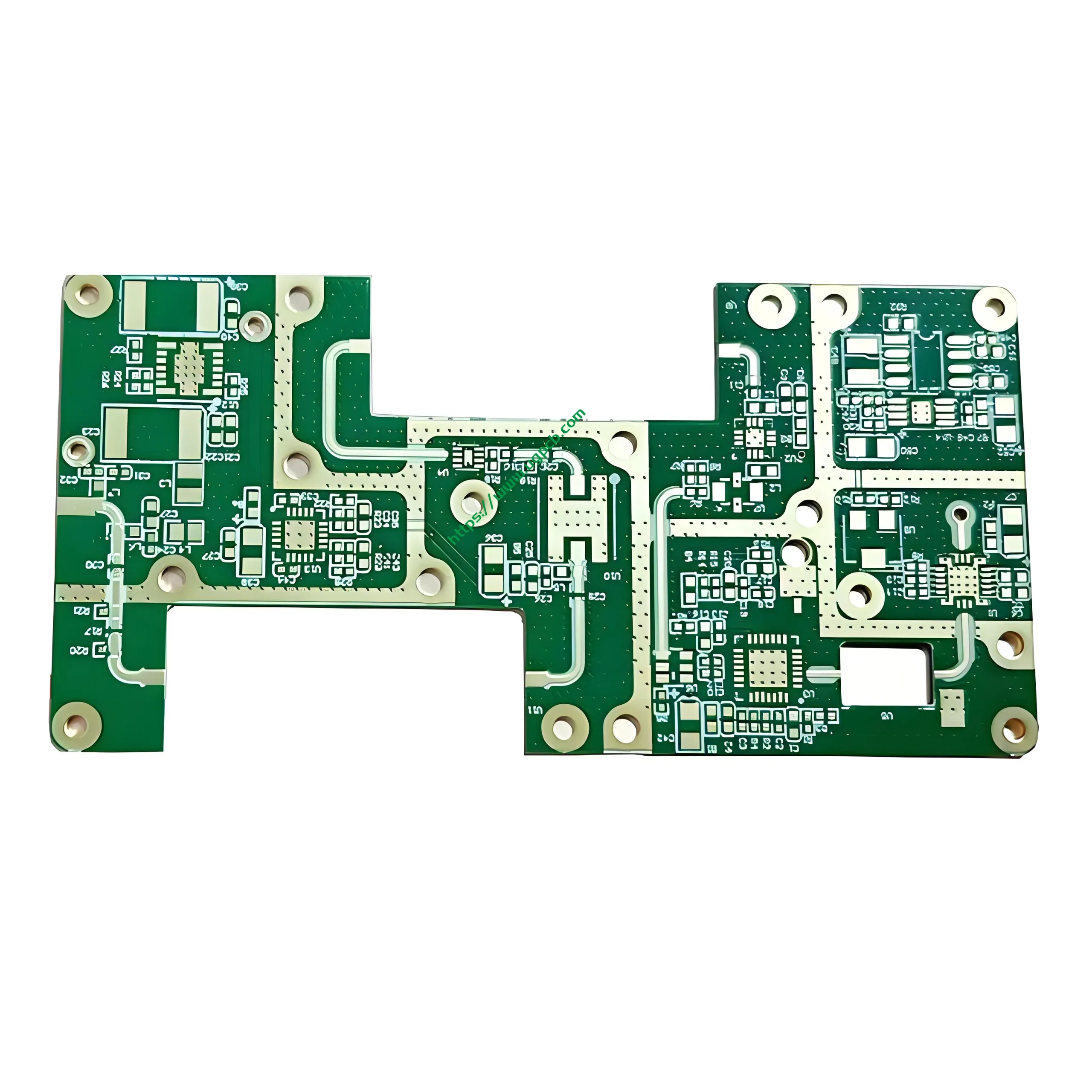

UGPCB Rogers RO4350B Hybrid PCB representa el pináculo de este enfoque tecnológico. Este producto combina ingeniosamente laminados de alta frecuencia Rogers RO4350B con materiales FR-4 convencionales mediante un diseño de construcción preciso., creando una placa de 4 capas que ofrece características excepcionales de alta frecuencia y estabilidad mecánica. con un establo Constante dieléctrica (Dk) de 3.48 y un espesor de tablero acabado controlado con precisión de 1.0milímetros, complementado por Oro de inmersión (ACEPTAR) acabado superficial, Esta PCB está diseñada específicamente para equipos de comunicación que exigen la máxima calidad de transmisión de señal..

2. Definición del producto y clasificación científica

Definición: La PCB híbrida Rogers RO4350B de UGPCB es una placa de circuito impreso laminada dieléctrica mixta. Presenta un diseño asimétrico. “2-capa Rogers RO4350B + 2-capa FR4” construcción, Integrar materiales de alta frecuencia con materiales estándar en una sola placa..

Clasificación científica:

• Por material: Tablero rígido, Laminado Dieléctrico Mixto

• Por frecuencia de funcionamiento: Tablero de microondas de alta frecuencia

• Por estructura de proceso: PCB multicapa, específicamente configuración de 4 capas

3. Parámetros técnicos básicos y consideraciones de diseño

UGPCB cumple estrictamente con las especificaciones de materiales en el diseño de este producto., ensuring every board precisely matches the requirements of RF front-end module designs:

• Core Construction (Estructura): 2 Layers Rogers RO4350B + 2 Layers FR4. This configuration places RO4350B on the outer layers for high-frequency signal transmission, while FR4 serves as inner or bottom layers providing mechanical support and power distribution, achieving an optimal balance between performance and cost.

• Constante dieléctrica (Dk): 3.48 (typically tested at 10GHz). RO4350B’s Dk exhibits minimal variation with frequency and temperature changes, ensuring phase stability of high-frequency signals.

• Physical Dimensions:

  • Recuento de capas: 4 capas

  • Espesor terminado: 1.0milímetros

  • Espesor dieléctrico: 0.508milímetros (typically referring to the RO4350B core layer thickness, critical for impedance control)

• Copper Thickness Configuration:

  • Material Cobre Espesor: ½ oz (18μm) HH/HH, meaning all layers start with 0.5 oz copper foil.

  • Espesor de cobre terminado: 1/0.5/0.5/1 (ONZ). This precise layer-specific copper thickness design delivers:

    • L1 & L4 (Capas exteriores): 1 ONZ (35μm), mejorando la capacidad de transporte de corriente y la confiabilidad de la soldadura de la capa exterior.

    • L2 & L3 (Capas internas): 0.5 ONZ (18μm), facilitando el grabado de líneas finas y asegurando la precisión de la capa de señal.

• Tratamiento superficial: Oro de inmersión (ACEPTAR). ENIG proporciona una excelente planaridad de la superficie, fundamental para la transmisión de señales de alta frecuencia donde domina el efecto piel, al tiempo que ofrece resistencia a la oxidación y soldabilidad superiores..

• Calificación de inflamabilidad: UL 94 V-0 obediente, garantizar la seguridad del producto.

4. Principio de funcionamiento y ventajas de rendimiento

Principio de trabajo

Como soporte y plataforma de interconexión eléctrica de componentes electrónicos., Esta PCB funciona según un principio fundamental.: Las señales de alta frecuencia viajan a través de estructuras de microstrip o stripline dentro de las capas de material Rogers RO4350B. (L1, L2). Gracias al nivel excepcionalmente bajo del RO4350B Factor de disipación (df) y constante dieléctrica estable, Se minimiza la pérdida de energía de la señal durante la transmisión., con reflejos y dispersión efectivamente suprimidos. Las capas subyacentes de FR4 se encargan principalmente de la distribución de energía y la transmisión de señales de control digital., interconectados a través de vías diseñadas con precisión sin interferencia mutua.

Ventajas principales de rendimiento

• Integridad de señal superior: Material Rogers RO4350B Garantiza una baja pérdida de inserción y una alta velocidad de transmisión de señal., Cumplir perfectamente con los requisitos de comunicación 5G para altas velocidades de datos..

• Excelente estabilidad de temperatura: RO4350B presenta una alta temperatura de transición vítrea (tg) y un coeficiente de expansión térmica en el eje Z excepcionalmente bajo (CTE), asegurando un orificio pasante chapado (PTH) Fiabilidad bajo variaciones extremas de temperatura y prevención del agrietamiento del barril..

• Gestión térmica y de energía optimizada: El diseño de espesor de cobre asimétrico. (1onzas de capas exteriores) Facilita la disipación de calor de los componentes de alta potencia.. Conductividad térmica del RO4350B, aproximadamente 0.69 W/m·k, supera la del estándar FR4, alejando eficazmente el calor de los puntos calientes.

• Compatibilidad mecánica y de procesos: A diferencia de los materiales cerámicos puros o PTFE, RO4350B es rígido y altamente compatible con los flujos de trabajo de procesamiento FR4, Apoyando procesos convencionales de perforación CNC y deposición de cobre para producción en volumen..

5. Flujo del proceso de fabricación

UGPCB emplea un flujo de proceso rigurosamente controlado para garantizar la calidad de este PCB dieléctrico mixto:

1. Inspección de material entrante: Obtenga estrictamente laminados Rogers RO4350B originales y materiales FR4 de grado A. (como SYTECH o equivalente), verificar los valores Dk y las características de flujo de resina.

2. Circuito de capa interna (L2/L3): Aplique una película seca a la capa interna de cobre de 0,5 oz., seguido de exposición, desarrollo, y grabado ácido para formar circuitos de precisión.

3. Óxido Marrón y Laminación: proceso critico! Apilar núcleos de capa interna, preparar, y capa exterior RO4350B/lámina de cobre según las especificaciones de construcción. Debido a las diferentes características de flujo de resina de RO4350B y FR4, Los perfiles de temperatura escalonados durante la laminación son esenciales para evitar la delaminación y los huecos..

4. Perforación: Utilice brocas con revestimiento ultraduro con velocidad y velocidades de avance optimizadas para minimizar el desgaste de fibra de vidrio y rellenos cerámicos en material RO4350B., asegurando paredes lisas del agujero.

5. Cobre químico y revestimiento de paneles: Logre la interconexión entre capas y aumente el espesor de cobre de la capa exterior a 1 oz a través del revestimiento patrón., con orificio de espesor de cobre que cumple con la clase IPC 2/3 estándares.

6. Circuito de capa exterior: Fabricar microcintas de RF de precisión o trazas de antena en L1 y L4.

7. Máscara de soldadura y leyenda: Aplique tinta de máscara de soldadura fotosensible de alta calidad para proteger los circuitos y evitar fugas de señal..

8. Acabado de superficies: Oro de inmersión (ACEPTAR) proceso. Aplique una capa química uniforme de níquel-oro sobre las almohadillas para obtener una excelente soldabilidad..

9. Perfilado y Pruebas Eléctricas: Enrutamiento CNC para la forma final, seguido por 100% Pruebas con sondas voladoras o pruebas con dispositivos dedicados., con especial atención a control de impedancia verificación dentro de tolerancias especificadas.

6. Escenarios de aplicación típicos

Con su establo valor dk de 3.48 y construcción dieléctrica mixta, El producto de UGPCB se aplica principalmente en los siguientes comunicación de alta frecuencia campos:

• Antenas de estación base: 5G Conjuntos masivos de antenas MIMO, Amplificadores de potencia

• Comunicaciones por satélite: LNB (Convertidores reductores de bloque de bajo ruido), antenas activas gps

• Electrónica automotriz: 77Radar de ondas milimétricas en GHz, Módulos de alta frecuencia de infoentretenimiento para vehículos.

• Controles Industriales: Equipos de adquisición de datos de alta frecuencia., dispositivos de puente inalámbrico

• Prueba y medición: Placas internas de alta frecuencia para analizadores de redes., Tarjetas de sonda RF

7. Por qué elegir UGPCB?

• Replicación precisa de parámetros: Entendemos que los datos son críticos. Nos comprometemos a cumplir estrictamente con sus diseño de PCB documentación, garantizar que el rendimiento de RF se alinee con los diseños de simulación.

• Tecnología experta en laminación híbrida: Con más de una década de experiencia en el procesamiento de tableros dieléctricos mixtos., Hemos dominado las técnicas de control de flujo coincidentes RO4350B y FR4., Eliminando desafíos del proceso como la delaminación y la deformación..

• Respuesta y servicio rápidos: Soporte integral de diseño de PCB revisión y cálculo de impedancia para la creación de prototipos y la producción de lotes pequeños.

Listo para mejorar su diseño de RF?

Asóciese con UGPCB como su proveedor más confiable PCB de alta frecuencia aliado de fabricación. Ya sea para comunicaciones 5G, sistemas de radar, o instrumentación de precisión, nuestro Rogers RO4350B Hybrid PCB entrega estable, eficiente, y soporte de hardware rentable.

Por favor envíe las siguientes especificaciones a nuestro equipo de ventas.:

• Modelo: Rogers RO4350B Hybrid PCB

• Cantidad: [Su cantidad requerida]

• Requisitos especiales: [p.ej., tolerancias de traza de impedancia, preferencias de embalaje]

Contacte con los expertos de la UGPCB: Solicitar Cotización | [Correo electrónico: ventas@ugpcb.com]
