Introducción a la serie Rogers RO4700
La serie Rogers RO4700 de materiales PCB de grado de antena representa una alternativa confiable y rentable a los materiales de PCB basados en PTFE tradicionales. Con propiedades mecánicas y eléctricas superiores, Estos materiales satisfacen las necesidades específicas de los diseñadores de antenas..
Especificaciones clave de RO4725JXR, RO4730JXR, y RO4730G3
El ro4725jxr, RO4730JXR, y los materiales PCB RO4730G3 exhiben constantes dieléctricas (Dk) de 2.55 y 3.0, respectivamente, con un ángulo tangente de pérdida (df) de 0.0022. Estos valores aseguran una pérdida de señal mínima al tiempo que permiten una ganancia significativa para los diseñadores de antenas. Además, Estos materiales ofrecen un excelente rendimiento de PIM, con valores inferiores a -160dbc.
Compatibilidad y procesamiento de materiales de la serie RO4700
Los materiales de la serie RO4700 son compatibles con la resina epoxi tradicional y los procesos de soldadura sin plomo de alta temperatura. No requieren los tratamientos especiales que generalmente se necesitan para los materiales a base de PTFE., como el tratamiento con agujeros previos al plato. Estos materiales se pueden presionar junto con hojas de unión R04400 a 175 ° C para formar placas multicapa.

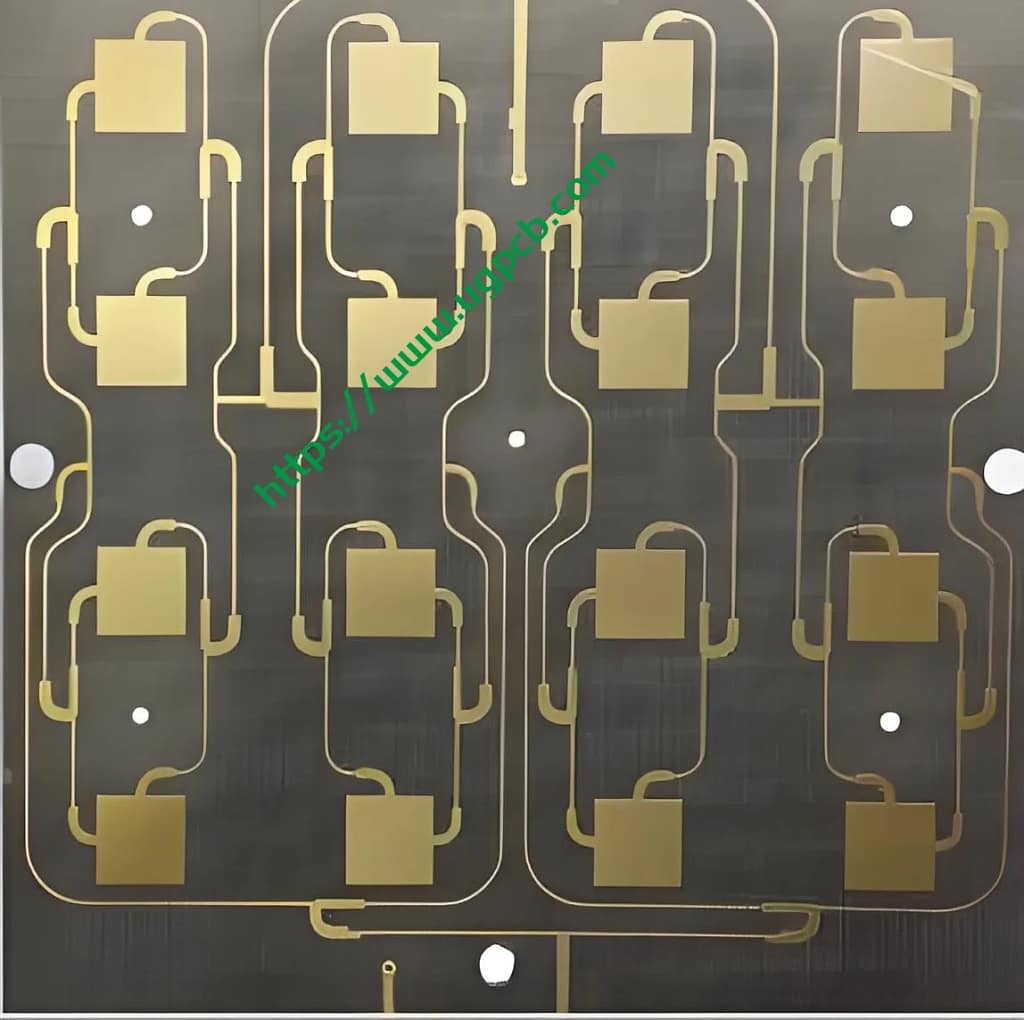

Análisis detallado del material RO4725 LOPRO PCB
El material RO4725 LOPRO PCB ofrece propiedades mecánicas y eléctricas diseñadas para diseñadores de antenas. Con un dk de 2.55 y un DF de 0.0022 en 2.5 GHz, Permite una ganancia significativa mientras minimiza la pérdida de señal. Este material también exhibe un bajo rendimiento de PIM, superior a -153 DBC.
Rogers RO4730G3: Cumplir con las demandas de futuros sistemas de comunicación
Rogers ha introducido el material PCB de grado de antena RO4730G3 para cumplir con los requisitos de rendimiento de las matrices de antena activa actuales y futuras y aplicaciones de estación base pequeña, particularmente para los sistemas de comunicación inalámbrica IoT y 5G. Este material ofrece una amplia gama de opciones de papel de cobre., permitiendo una mayor flexibilidad de diseño y un equilibrio óptimo de rendimiento y costo.
Propiedades y ventajas del material PCB RO4730G3
El material PCB RO4730G3 es un material de placa de circuito de hidrocarburos lleno de cerámica que originalmente venía con baja rugosidad estándar, Pérdida de baja pérdida LOPRO® Foil de cobre. Proporciona un excelente rendimiento de PIM, típicamente mejor que -160 DBC, y se usa ampliamente en antenas de alta frecuencia sensibles a IM. La opción de cobre electrolítico estándar ofrece una excelente combinación de precio, actuación, y durabilidad.
Comparación entre AD255C y RO4725JXR
Tanto AD255C como RO4725JXR tienen una constante dieléctrica de 2.55, pero difieren significativamente en la composición y procesamiento. AD255C es un material de politetrafluoroetileno con tela de vidrio, mientras que RO4725JXR es un material de relleno de hidrocarburos y cerámicos. AD255C tiene un factor de pérdida más bajo, pero es más suave y más difícil de procesar. En contraste, RO4725JXR es más difícil y más fácil de procesar.
Rogers RO4725 y Rogers RO4725JXR: Dos modelos para elegir
Rogers ofrece dos modelos, RO4725 y RO4725JXR. RO4725JXR es una mejora basada en RO4725 y ofrece un valor PIM más bajo, haciéndolo particularmente adecuado para paneles de antena de comunicación.
Conclusión
La serie Rogers RO4700 de materiales PCB de grado de antena ofrece un confiable, rentable, y alternativa de alto rendimiento a los materiales tradicionales a base de PTFE. Con excelentes propiedades mecánicas y eléctricas, Compatibilidad con los métodos de procesamiento tradicionales, y rendimiento de PIM superior, Estos materiales son adecuados para una amplia gama de aplicaciones de diseño de antenas., incluidos los sistemas de comunicación inalámbrica IoT y 5G.
