4L 1+N+1 HDI WiFi 모듈 - 안정적인 무선을 위한 고밀도 상호 연결 PCB - UGPCB

HDI PCB/

4L 1+N+1 HDI WiFi 모듈 – 안정적인 무선을 위한 고밀도 상호 연결 PCB

방법: 4L 1+N+1 HDI WiFi 모듈
재료:FR-4
층:4L 1+N+1 HDI
색상:녹색/백색
완성된 두께:1.0중
구리 두께 :내부1OZ 외부0.5OZ
표면 처리 :이머젼 골드 + OSP
최소 추적 / 공간 :4밀/4밀
최소 구멍:기계 구멍 0.2mm,레이저 구멍 0.1mm
애플리케이션 :기준 치수
특수 프로세스:사각형 구멍

  • 제품 세부정보

4L 1+N+1 HDI Wifi 모듈 제품 개요 소개

4L 1+N+1 HDI Wifi 모듈은 고밀도 상호 연결 애플리케이션용으로 설계된 최첨단 전자 모듈입니다.. 이 모듈은 첨단 기술을 활용하여 다양한 전자 장치에서 안정적이고 효율적인 성능을 보장합니다..

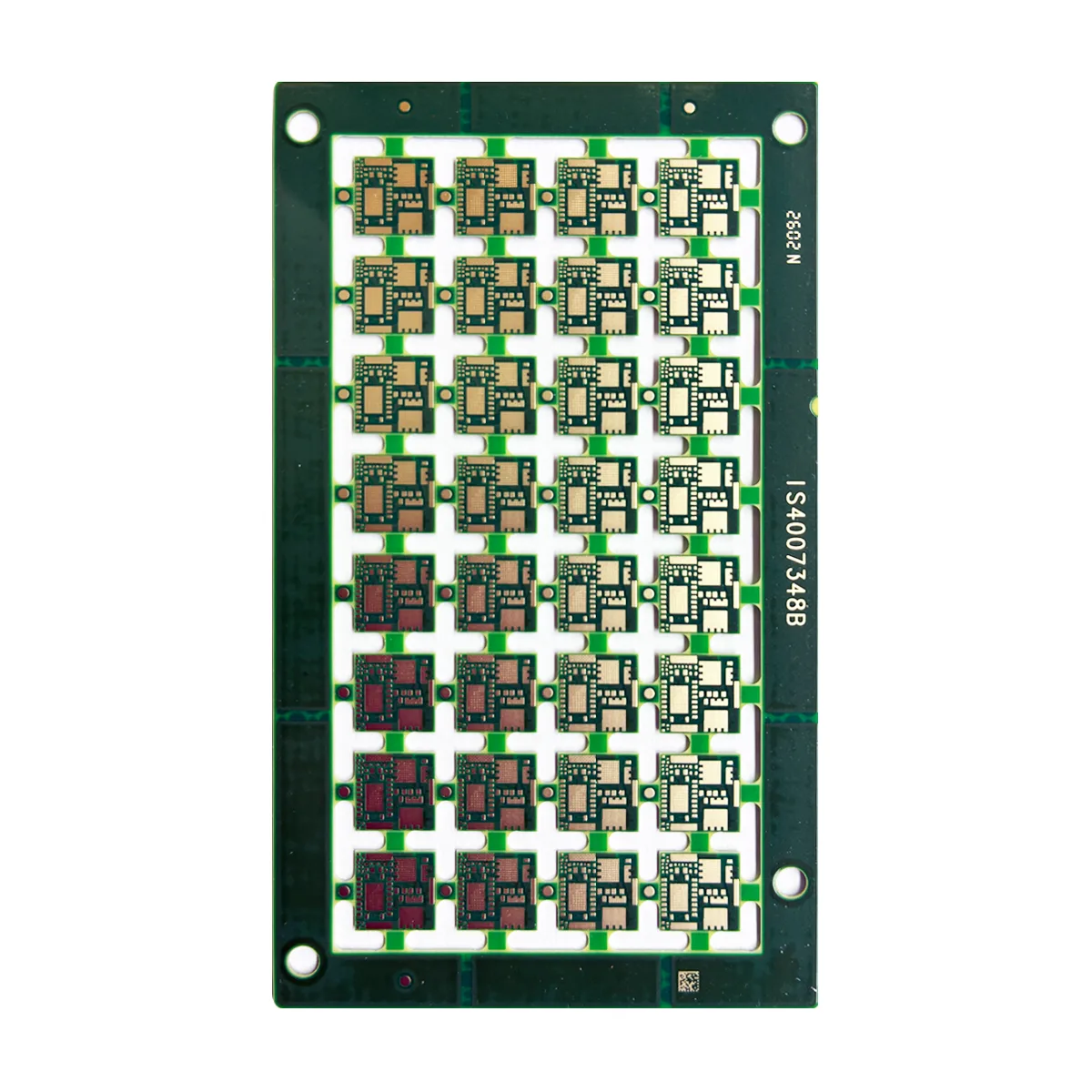

4L 1+N+1 HDI 와이파이 모듈 PCB

정의

고밀도 상호 연결 (HDI) 모듈은 다음을 가리킨다. 인쇄 회로 기판 (PCB) 기존 PCB보다 배선 밀도가 높은 것이 특징입니다., 보다 컴팩트하고 복잡한 설계 가능. 그만큼 “4패 1+N+1” 명칭은 특정 레이어 구성을 갖춘 4레이어 구조를 나타냅니다..

설계 요구 사항

4L 1+N+1 HDI Wifi 모듈은 엄격한 요구 사항을 충족하도록 세심하게 설계되었습니다.:

  • 레이어: 1+N+1의 특정 스택업을 갖는 4개의 레이어.
  • 재료: 고품질로 제작 FR-4 소재.
  • 두께: 모듈의 전체 완성 두께는 1.0mm입니다..
  • 구리 두께: 1OZ의 내부 구리 레이어와 0.5OZ의 외부 레이어 특징.
  • 표면 처리: 침지 금 및 유기 납땜성 보존제를 포함합니다. (OSP) 내구성과 납땜성 강화를 위해.
  • 최소 추적/공간: 4mil의 최소 트레이스 및 공간 너비 지원.
  • 최소 구멍: 0.2mm의 작은 기계적 구멍과 0.1mm의 미세한 레이저 구멍을 수용합니다..

작동 원리

4L 1+N+1 HDI Wifi 모듈은 통합 안테나를 통해 전송되는 고주파 신호를 활용하여 Wi-Fi 네트워크에 연결함으로써 작동합니다.. 모듈의 HDI 설계로 효율적인 신호 라우팅과 간섭 최소화가 가능합니다., 강력하고 안정적인 연결 보장.

응용

이 다용도 모듈은 다음을 포함하되 이에 국한되지 않는 광범위한 응용 분야에 적합합니다.:

  • 가전제품에 4-Layer 1-Stage HDI WIFI 모듈 PCB 적용 (예를 들어, 태블릿 및 노트북 컴퓨터)가전제품: 스마트폰, 정제, 스마트 홈 기기.
  • 산업용 장비: 자동화 시스템, 제어판.
  • 통신기기: 라우터, 액세스 포인트, 셋톱 박스.

분류

모듈은 다음 범주에 속합니다. 고밀도 상호 연결 인쇄 회로 기판, 컴팩트한 크기와 고성능을 요구하는 애플리케이션에 맞게 특별히 맞춤 제작되었습니다..

재료 구성

FR-4로 제작, 난연성 유리 강화 에폭시 적층판, 모듈은 우수한 열적, 전기적 특성을 보장합니다.. 구리층은 신호 전송에 필수적인 전도성 경로를 제공합니다..

성능 특성

  • 신호 무결성: 최소화된 트레이스 길이와 최적화된 레이어 스택업으로 인해 높은 신호 무결성을 유지합니다..
  • 열 관리: FR-4의 소재 특성과 설계 아키텍처 덕분에 효율적인 열 방출.
  • 내구성: Immersion Gold, OSP 등 표면처리로 내구성 강화, 산화 방지 및 솔더 조인트 신뢰성 향상.

구조적 특징

  • 사각형 구멍: 사각형 모양의 구멍을 만드는 특화된 공정, 복잡한 구성 요소 배치 및 라우팅이 가능합니다..
  • 레이어 스택 업: 고유한 1+N+1 레이어 배열로 공간 활용도와 신호 무결성이 최적화됩니다..

생산 과정

제조 공정에는 몇 가지 주요 단계가 포함됩니다.:

  1. 재료 준비: FR-4 기판 절단 및 준비.
  2. 구리 라미네이션: 디자인에 따라 양면 및 내부 레이어에 구리 층 적용.
  3. 에칭: 원하는 회로 패턴을 형성하기 위해 과도한 구리를 제거합니다..
  4. 층 정렬: 레이어를 정확하게 쌓고 정렬하기.
  5. 본딩: 열과 압력을 사용하여 층을 서로 결합.
  6. 표면 처리: Immersion Gold 및 OSP 마감재 적용.
  7. 품질 관리: 철저한 검사와 테스트를 통해 제품 품질 확보

4-Layer 1-Stage HDI WIFI 모듈 PCB 생산 공정

사용 사례 시나리오

가전제품

스마트폰과 태블릿에서, 4L 1+N+1 HDI Wifi 모듈은 슬림한 프로필을 유지하면서 안정적인 무선 연결을 보장합니다..

산업용 장비

자동화 시스템용, 모듈은 열악한 산업 환경에서 신뢰할 수 있는 통신 링크를 제공합니다..

통신기기

라우터 및 액세스 포인트에서, 모듈은 뛰어난 신호 처리 기능으로 네트워크 성능을 향상시킵니다..

이러한 설계 및 생산 표준을 준수함으로써, 4L 1+N+1 HDI Wifi 모듈은 탁월한 성능과 신뢰성을 제공합니다., 현대 전자 응용 분야에 이상적인 선택입니다..
