Aspect PCB: Campul de luptă critic pentru performanța sistemului electronic
Dispunerea PCB transcende conectivitatea circuitului fizic, determinând în mod fundamental integritatea semnalului, Performanță EMC, și eficiența costurilor. UGPCB datele confirmă: layout-urile optimizate reduc radiația EMI cu 30% (IEC 61000-4-2 conform) și crește eficiența energetică prin 22%. Pentru semnale care depășesc 5 Gbps, toleranța de impedanță trebuie controlată în ±5% (Formula: Z₀ = √(L/C)), cerând un design riguros de stivuire de PCB și selecție de materiale.
7 Tehnologii de bază: Metodologia de amenajare a UGPCB
-

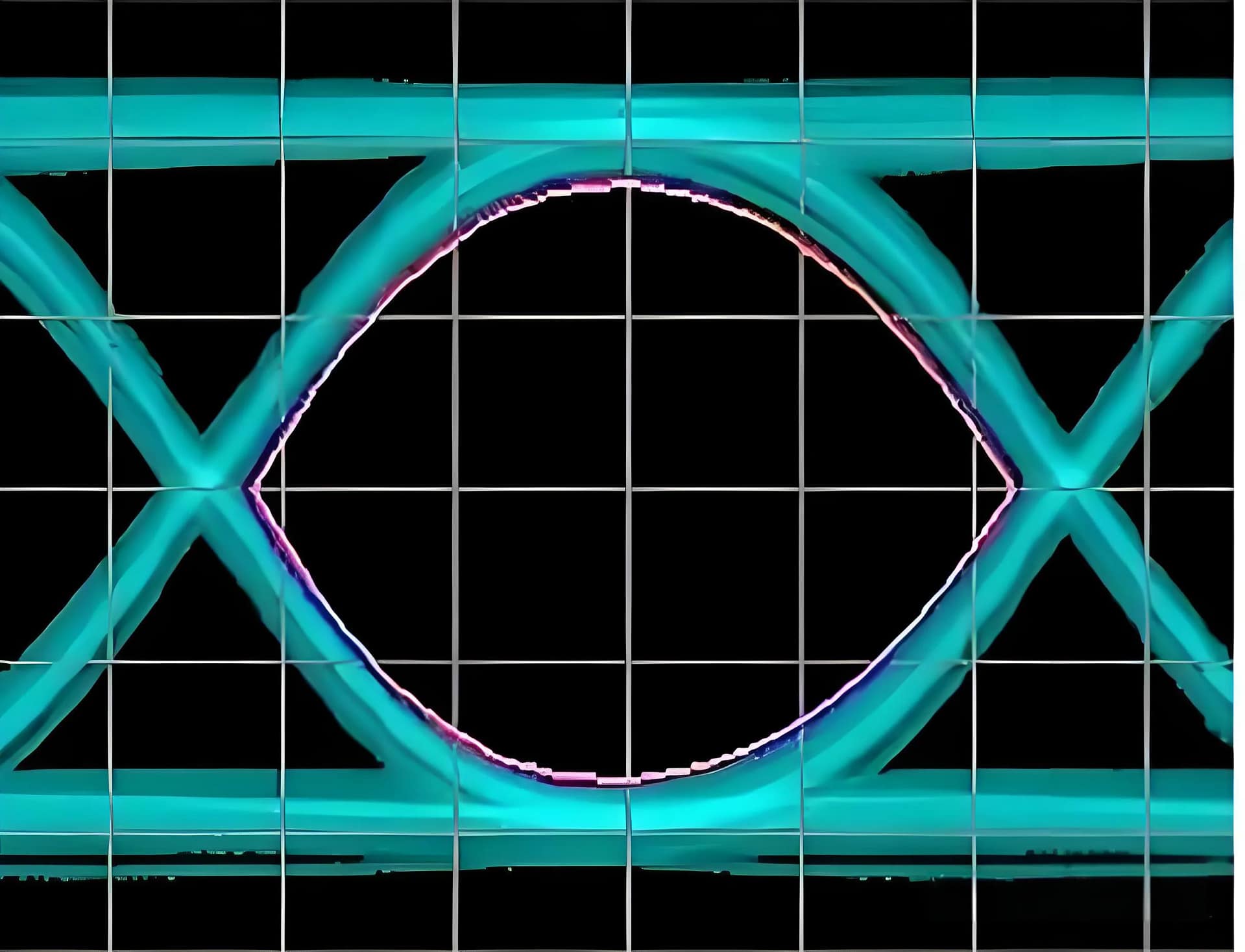

Manipularea semnalului de mare viteză (1.5-28GBPS)
-
Potrivirea lungimii perechilor diferențiale: Precizie de ± 5 mil
-
Pierderea controlului: A căzut 6 substrat (DK=3,7, Df=0,002) pentru semnale de 28 Gbps

-
-
Power Integrity Inovation
Impedanță PDN optimizată prin simulare 3D EM:Formula de impedanță țintă: Z_target = (V × Ripple%) / (eu × 50%)
Studiu de caz: Soluția de alimentare de bază a GPU a redus fluctuația de tensiune de la 120mV la 35mV
-
Strategie de partiționare cu semnal mixt
-
Spațiere digitală/analogică: ≥8× grosimea plăcii
-
Soluții auto: Plasarea componentelor AEC-Q100 cu ISO 26262 certificare
-
Soluții pentru punctele dureroase din industrie
Provocări de proiectare HDI în electronicele de larg consum
| Provocare | Soluția UGPCB | Rezultat |
|---|---|---|
| 0.2mm umplere microvia | Foraj cu laser + placare cu impulsuri | 99% rata de randament |
| 5G Interferență WiFi | 3Design de ecranare D EM | 40% BER mai mic |
Poveste de succes: 48-Layer Server Placă de bază Design
-
Specificații cheie:
-
Straturi de semnal: 32
-
Perechi diferențiale: 287 seturi
-
Controlul timpului: ±12ps
-
-
Rezultat demonstrat:
*”PCIe 4.0 pierderea semnalului a fost redusă de la -8,2 dB la -5,3 dB, accelerarea producţiei de masă prin 11 săptămâni”*
— Mărturie client HPC
De ce să alegeți serviciile UGPCB de layout?
-
Echipa de experti: Ingineri cu 10+ ani’ medierea experienței 800+ modele de mare viteză
-
Asistență de la capăt la capăt:
-
Proiectare schematică → Simulare SI/PI → Optimizare layout → Validare DFM → Co-proiectare PCBA
-
-
Controlul costurilor: 15% economii de materiale prin planificarea optimă a stratului
