Capacitate de proiectare a PCB-ului rigid-flex

PCB-uri rigide-flex: Soluția de economisire a spațiului pentru electronice de înaltă densitate

În căutarea necruțătoare a miniaturizării dispozitivelor, reducerea greutatii, și fiabilitate sporită, PCB-uri rigide-flex au evoluat de la o noutate tehnologică la o cerință esențială pentru aplicațiile de ultimă generație. Această structură inovatoare combină cu măiestrie suportul stabil al PCB-urilor rigide cu libertatea de deformare a PCB-urilor flexibile. (FPC), oferind designerilor de PCB capabilități de rutare 3D fără precedent. Cu peste un deceniu de experiență în fabricarea PCB și PCBA, UGPCB intelege profund: alegerea corectă design PCB rigid-flex iar producătorul este un pas critic către succesul produsului!

De ce PCB-urile Rigid-Flex sunt alegerea premieră pentru dispozitivele de ultimă generație?

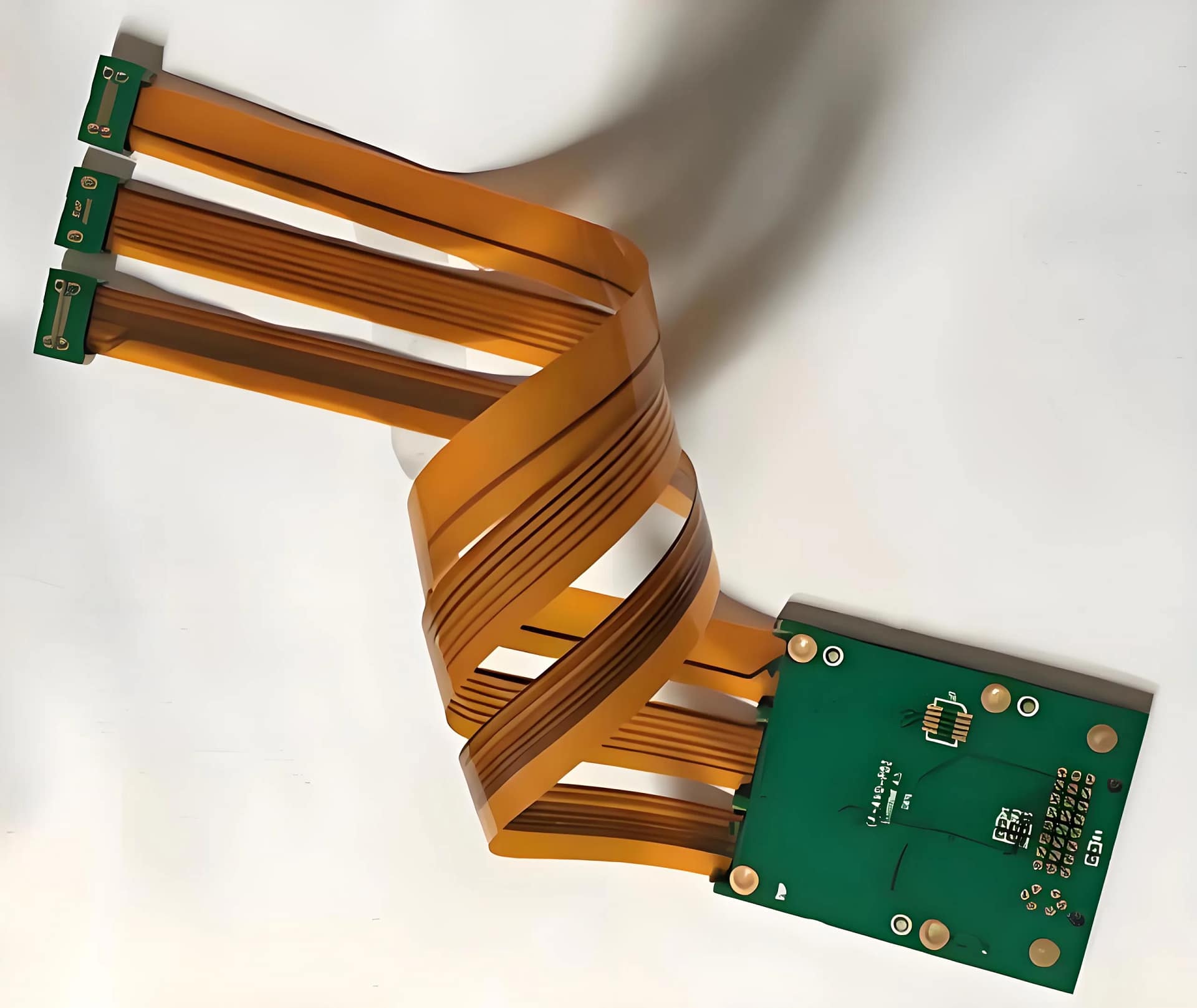

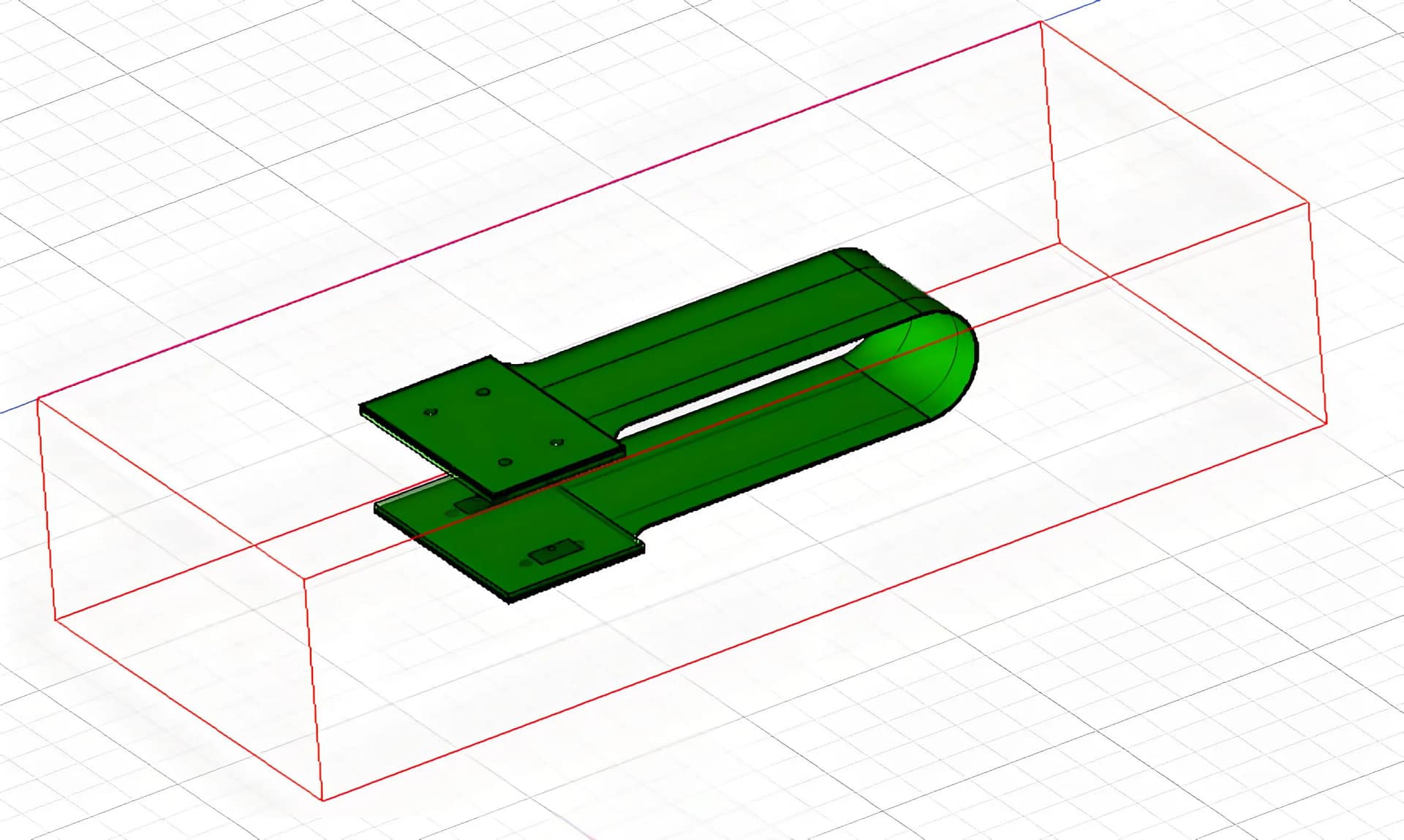

• Utilizarea revoluționară a spațiului: Imaginați-vă că plăcile de circuite se îndoaie și se pliază ca arta origami în interiorul dispozitivului. Aceasta eliberează dimensiunea axei Z, permițând integrarea sistemelor de circuite complexe – necesitând în mod tradițional mai multe separate PCB -uri, cabluri, și conectori – într-un singur, montaj compact. Libertatea de proiectare crește dramatic, în timp ce dimensiunea și greutatea dispozitivului scad semnificativ.

• Fiabilitate de neegalat a conexiunii: Conectorii și cablurile sunt puncte comune de defecțiune în configurațiile tradiționale. PCB-urile rigid-flex elimină aceste puncte fizice de interconectare. Semnalele circulă continuu în interiorul substratului flexibil, sporind drastic stabilitatea generală a sistemului și rezistența la șocuri/vibrații. Acest lucru le face ideale pentru medii dure precum aerospațiale, apărare, și dispozitive medicale implantabile.

• Performanță optimizată & Echilibrul costurilor: În timp ce costul inițial este mai mare decât PCB-urile rigide standard, procesele din industrie (Materiale PCB, echipamente, fabricație) continuă să se maturizeze, reducând constant costurile. crucial, PCB-urile rigid-flex integrează mai multe componente, simplifica asamblarea, și îmbunătățirea randamentului. Din perspectiva sistemului, costul total de proprietate (TCO) devine extrem de competitiv pentru proiecte complexe PCB și PCBA.

Deep Dive: Proprietăți fizice & Provocările de proiectare ale PCB-urilor Rigid-Flex

Fuziunea materialelor: Fundația și provocarea stabilității

Miezul producției de PCB rigid-flex constă în legarea perfectă a materialelor diferite:

• Zone rigide: Utilizați de obicei laminat din sticlă epoxidică FR4 (CTE ≈ 14-17 PPM/° C.).

• Zone flexibile: Utilizați poliimidă (Pi, CTE ≈ 12-20 PPM/° C.) sau poliester (PET) filme.

• Provocare cheie: Gestionarea diferențelor de coeficient de dilatare termică (Cte) între materiale, asigurând legături puternice de interfață adezivă, și controlul stabilității dimensionale în timpul laminării. Lipirea slabă duce la delaminare și crăpare, care afectează grav durata de viață a produsului.

Soluția UGPCB: Selectăm riguros sisteme epoxidice sau acrilice modificate de înaltă performanță. Aceste materiale sunt optimizate special pentru a reduce decalajul de performanță dintre FR4 și PI/PET, oferind aderență și stabilitate interstrat excepțională în condiții de ciclu termic și de stres mecanic. Selectarea materialului este strict validată în raport cu standardele IPC-6013D și IPC-2223B.

Managementul stresului: Provocarea invizibilă în spațiul 3D

Configurația 3D unică a PCB-urilor rigid-flex le supune solicitărilor multi-axiale în timpul aplicării (De ex., flexii repetate, mișcare dinamică):

• Tensiunea pe axa XY: Forțe de tracțiune/compresiune în planul plăcii.

• Stresul pe axa Z: Forțele de peeling ale straturilor intermediare, deosebit de critice în zonele de tranziție la îndoire (Raza de curbare R este cheia!). O rază de curbură insuficientă sau un design slab poate cauza fracturi de cupru sau încrețirea stratului de acoperire.

• Formula cheie – Raza de curbură minimă (Rmin) Regula generală: Pentru aplicații de flexie dinamică, Rmin ≥ 10 * t (unde t = grosimea totală a stratului flexibil). Pentru coturi de instalare (curbe o singură dată sau foarte puține), Rmin ≥ 6 * t. Calculul precis necesită luarea în considerare a greutății cuprului, grosimea PI, stivuirea straturilor, și ductilitatea materialului specific.

Avantajul UGPCB: Echipa noastră de ingineri excelează în analiza elementelor finite (FEA) simulare. Previzăm și optimizăm distribuția tensiunilor în zonele de îndoire în timpul fazei de proiectare, asigurându-vă că produsele îndeplinesc cele mai stricte cerințe de viață flexibilă (De ex., >100,000 cicluri dinamice de îndoire).

Sugestie de etichetă alternativă: rigid-flex-pcb-stress-analysis-bend-region-fea (Imagine care arată graficul conturului de stres FEA care evidențiază zonele critice în tranziția la îndoire)

Complexitatea procesului: Bariera înaltă creează valoare ridicată

Producția de PCB rigid-flex implică mult mai mulți pași decât plăcile standard rigide sau flexibile pure, reprezentând apogeul producției de precizie:

• Lungime, Proces în mai multe etape: Necesită prelucrarea alternativă a zonelor rigide și flexibile, implicând mai multe laminari, foraj, placare, aplicare de acoperire, și rutarea conturului (frezarea + tăiere cu laser).

• Precizie extremă a înregistrării: Materialele diferite prezintă rate variabile de schimbare dimensională în timpul procesării, cerând o compensare precisă pentru alinierea strat la strat.

• Provocări de randament: Statisticile arată că un PCB tipic rigid-flex cu 4 straturi ia 5-7 de ori mai lung de fabricat decât un PCB rigid standard cu același număr de strat. Această complexitate duce direct la costuri de producție mai mari și necesită o capacitate tehnică excepțională de la producătorul de PCB.

Capacitatea de bază a UGPCB: Un deceniu de concentrare pe industrie ne-a permis să stabilim linii de producție dedicate PCB rigid-flex și sisteme de control al procesului. De la prese de laminare de înaltă precizie (cu profil de temperatură/presiune) la linii de placare specializate pentru materiale flexibile (asigurarea uniformă a găurii de cupru), la Imagini directe cu laser (Ldi) și tăierea cu laser, toate echipamentele sunt optimizate pentru caracteristici rigid-flex. Acest lucru asigură randamente ridicate (>85%) și consistența lotului pentru fiabil Ansamblu PCBA.

Aplicații vaste: Unde PCB-urile Rigid-Flex Excel

Propunerea de valoare unică a PCB-urilor rigid-flex le face să fie “campion invizibil” în aceste domenii solicitante:

• Aerospațial & Apărare: Sisteme de ghidare a rachetelor, încărcături utile prin satelit, radar aeropurtat/echipamente de comunicații – care necesită o fiabilitate extremă, uşoare, și rezistență la șocuri/vibrații ridicate.

• Dispozitive medicale de ultimă generație: Endoscoape, stimulatoare cardiace, neurostimulatori, diagnostice portabile – unde miniaturizare, biocompatibilitate, iar fiabilitatea implantului pe termen lung sunt primordiale.

• Electronice de consum emblematice: Circuite în zona balamalei în smartphone-urile pliabile, conexiuni cu balamale pentru laptop ultra-subțiri, Carcasă de încărcare/interconectare pentru căști TWS, camere de actiune, purtabile de înaltă densitate – urmărind economii maxime de spațiu și factori de formă eleganti.

• Industrial & Electronică auto: Cablajul articulației robotului industrial, module pentru camere auto, Senzori ADAS, Sisteme de management al bateriei EV (BMS) – nevoia de a rezista la vibrații, ciclism termic, și constrângeri de spațiu reduse.

UGPCB: Partenerul dvs. de încredere pentru proiectare avansată de PCB Rigid-Flex & Fabricație

Ca furnizor profesionist de PCB și PCBA cu peste 10 ani de experiență în industrie, UGPCB consideră tehnologia rigid-flex o competență de bază. Ne angajăm să oferim clienților o soluție perfectă, soluție unică de la proiectare până la producția în volum.

Avantajele noastre de bază

• Expertiza dovedita in design: Echipa noastră de ingineri stăpânește standardele de design rigid-flex precum IPC-2223 și IPC-6013. Rezolvăm rapid provocările cheie: calculul razei de curbură, planificarea stivuirii, selecția materialului, Proiectare de reducere a stresului – atenuarea riscurilor de eșec și scurtarea timpului de lansare pe piață (TTM).

• Performanță de producție robustă: Echipat cu linii de producție rigid-flex dedicate. Controlăm cu strictețe procesele critice: aprovizionarea cu materiale (ROHS & eco-conformitate personalizată), aliniere de precizie pe mai multe straturi (≤±50μm), laminare controlată, procesare microvia (găurire cu laser/mecanică). Asigură că produsele îndeplinesc cerințele de înaltă fiabilitate (Testarea HALT/HASS este acceptată).

• Viteză echilibrată & Cost: Procesele optimizate și producția la scară reduc semnificativ timpii de livrare în comparație cu mediile din industrie, livrare rentabilă, soluții high-end PCB și PCBA.

• Experiență în aplicații intersectoriale: Produse utilizate pe scară largă în stațiile de bază de comunicații, sisteme de control industrial, electronice auto (în special sistemele de propulsie EV), module de putere high-end, dispozitive inteligente de securitate. Exportat pe piețele premium din UE/SUA cu o calitate recunoscută la nivel global.

• Sistem de calitate strict: Un sistem cuprinzător de control al calității se întinde de la IQC la OQC, acoperind materii prime, verificări în curs, și inspecția produsului final. Garantează performanță stabilă și calitate fiabilă pentru fiecare PCB rigid-flex livrat.
