บรรจุภัณฑ์ชิป.
บนเวทีระดับไมโครของโลกอิเล็กทรอนิกส์, โซซี (ระบบบนชิป) และซิพ (ระบบในแพ็คเกจ) เปรียบเสมือนช่างฝีมือชั้นสูงสองคน, แต่ละคนกำหนดอนาคตของเทคโนโลยีในรูปแบบที่เป็นเอกลักษณ์ของตนเอง. แม้ว่าทั้งคู่จะเป็นผู้นำในด้านเทคโนโลยีบูรณาการก็ตาม, พวกเขาแต่ละคนมีจุดแข็งของตัวเอง, ทำให้ยากต่อการตัดสินว่าอันไหนเหนือกว่า. วันนี้, ให้เราเข้าร่วมผู้เชี่ยวชาญจากอาร์&แผนก D ของ UGPCB เตรียมเปิดเผยม่านลึกลับของ SoC และ SiP, สำรวจความแตกต่างอันละเอียดอ่อนและข้อดีตามลำดับ.
Ⅰ.คำจำกัดความและการก่อสร้าง: ศิลปะแห่งพิภพเล็ก ๆ
โซซี: บูรณาการเสาหิน, ฟังก์ชั่นที่ครอบคลุม

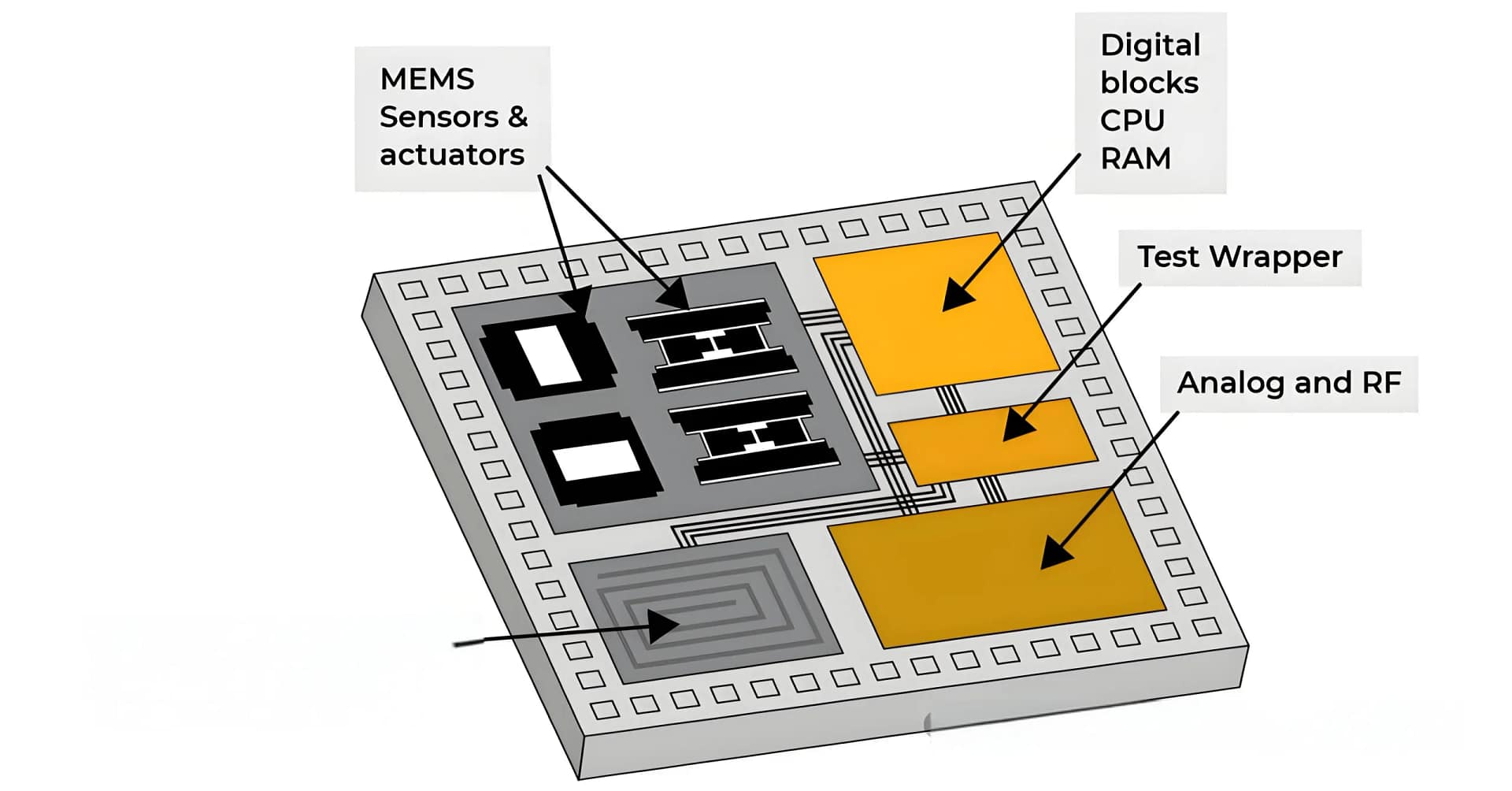

เทคโนโลยีการบรรจุชิป SOC.
คำว่า SoC, ซึ่งแสดงออกถึงความรู้สึกถึงความซับซ้อนทางเทคโนโลยี, หมายถึงการรวมฟังก์ชันทั้งหมดเข้าด้วยกัน เช่น หน่วยประมวลผลกลาง (ซีพียู), พอร์ตอินพุต/เอาต์พุต (ฉัน/โอ), หน่วยความจำภายใน, วงจรการจัดการพลังงาน, ฯลฯ, ลงบนชิปขนาดเล็กตัวเดียว, เหมือนปริศนามาก. ลองจินตนาการถึงระบบคอมพิวเตอร์ที่สมบูรณ์ที่ถูกบีบอัดเป็นชิปขนาดเท่าเล็บมือ ไม่ต้องสงสัยเลยว่านี่คือปาฏิหาริย์ของเทคโนโลยีเซมิคอนดักเตอร์.
จิบ: บรรจุภัณฑ์ที่หลากหลาย, การผสมผสานที่ยืดหยุ่น

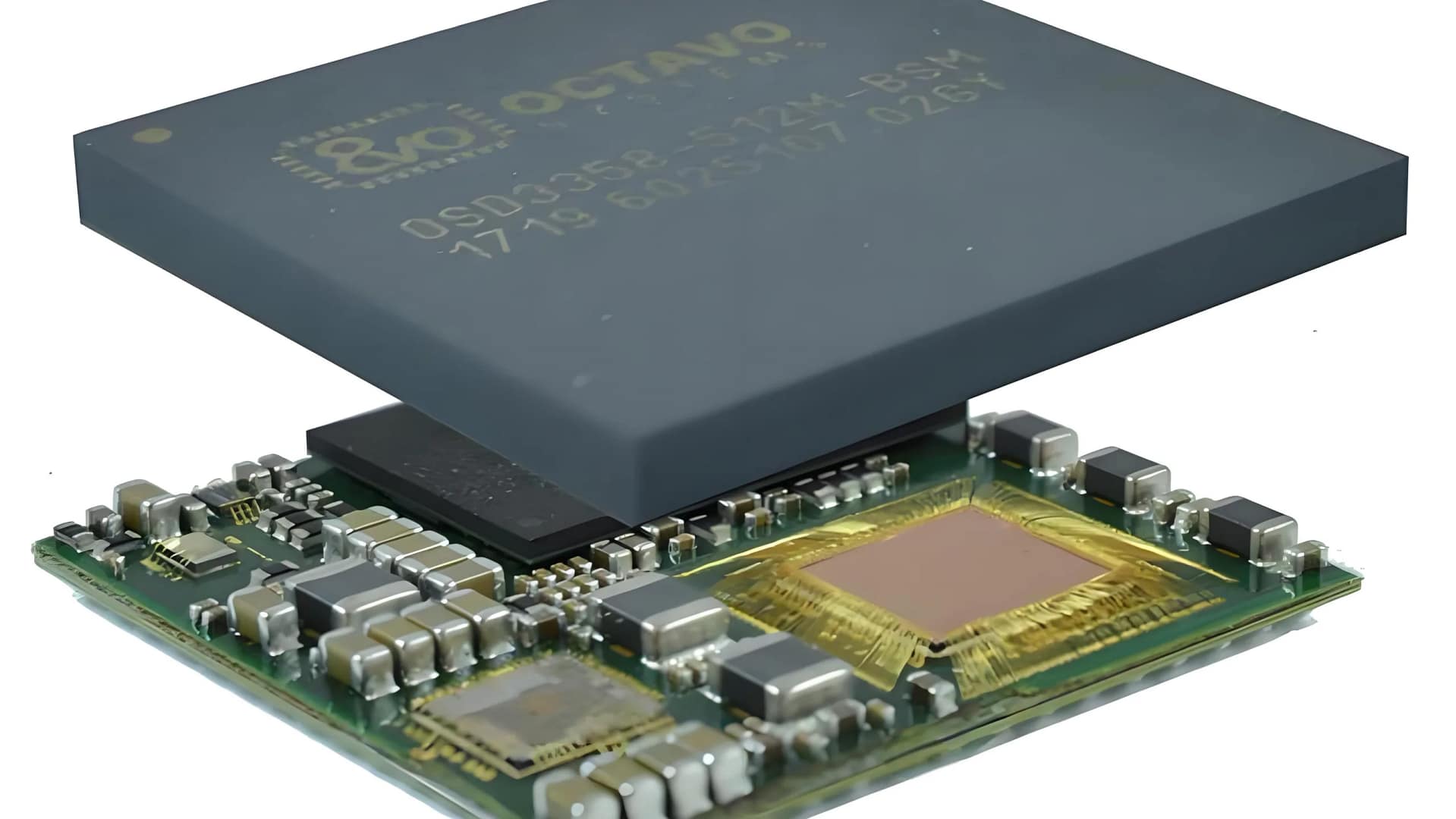

เทคโนโลยีการบรรจุชิป SIP
ในทางตรงกันข้าม, SiP ใช้กลยุทธ์ที่แตกต่างไปจากเดิมอย่างสิ้นเชิง. ไม่ได้มีจุดมุ่งหมายที่จะรวมฟังก์ชันทั้งหมดไว้ในชิปตัวเดียว แต่แทนที่จะรวมชิปหลายประเภทเข้าด้วยกัน (เช่น โปรเซสเซอร์, ความทรงจำ, เซ็นเซอร์, ฯลฯ) พร้อมด้วยส่วนประกอบแบบพาสซีฟ (เช่น ตัวเก็บประจุ, ตัวเหนี่ยวนำ) ลงบนพื้นผิว PCB, สร้างแพ็คเกจระดับระบบที่มีการบูรณาการสูง. นี้ “แบบแยกส่วน” วิธีการช่วยให้ SiP มีความยืดหยุ่นในการออกแบบมากขึ้น.
Ⅱ.กระบวนการและการออกแบบ: การต่อสู้แห่งความแม่นยำ
กระบวนการผลิต: รากที่แตกต่างกัน, เป้าหมายร่วมกัน
กระบวนการผลิต SoC เปรียบเสมือนต้นแบบของงานศิลปะที่มีความแม่นยำ. โมดูลการทำงานทั้งหมดจะต้องผลิตพร้อมกันบนเวเฟอร์เดียวกัน, ต้องการความสามารถในการควบคุมกระบวนการที่สูงมากและความแม่นยำของอุปกรณ์. ทุกขั้นตอนของกระบวนการเซมิคอนดักเตอร์ เช่น การพิมพ์หิน, การแกะสลัก, การทับถม, และซีเอ็มพี (การขัดเงาเชิงกลด้วยเคมี) จะต้องดำเนินการอย่างไม่มีที่ติ, ด้วยความกว้างของเส้นถึงระดับนาโนเมตร (เช่น 5 นาโนเมตร, 7นาโนเมตร). สิ่งนี้ก่อให้เกิดความท้าทายขั้นสูงสุดต่อวัสดุศาสตร์, ฟิสิกส์, และแม้กระทั่งเคมี.
การผลิต SiP ดูมีความยืดหยุ่นมากขึ้น. ชิปแต่ละตัวสามารถผลิตแยกกันได้โดยไม่ถูกจำกัดโดยขั้นตอนกระบวนการเดียวกัน, ทำให้วงจรการออกแบบสั้นลงอย่างมากและลดอุปสรรคทางเทคนิค. กระบวนการบรรจุภัณฑ์ของ SiP อาศัยเทคโนโลยีบรรจุภัณฑ์ขั้นสูงเป็นหลัก เช่น การเชื่อมต่อ Flip Chip และ Bump, รับประกันการเชื่อมต่อโครงข่ายที่เชื่อถือได้และการสื่อสารที่มีประสิทธิภาพระหว่างชิปต่างๆ.
ความซับซ้อนของการออกแบบ: บทสนทนาระหว่างนาโนเมตรและไมครอน
ความซับซ้อนในการออกแบบของ SoC นั้นน่าทึ่งมาก. นักออกแบบจำเป็นต้องประสานงานโมดูลการทำงานหลายโมดูลในระดับนาโนเมตรเพื่อให้แน่ใจว่ามีการบูรณาการที่ดีภายใต้โฟลว์กระบวนการเดียวกัน, ซึ่งทดสอบภูมิปัญญาของนักออกแบบและให้ความต้องการ EDA สูง (ระบบอัตโนมัติออกแบบอิเล็กทรอนิกส์) เครื่องมือ. ในทางตรงกันข้าม, การออกแบบ SiP นั้นค่อนข้างง่ายกว่า, โดยมีความต้องการความแม่นยำต่ำกว่าโดยทั่วไปที่ระดับไมครอน, ทำให้วงจรการออกแบบสั้นลงและอำนวยความสะดวกในการทำซ้ำและการเพิ่มประสิทธิภาพอย่างรวดเร็ว.
Ⅲ.ปริมาตรอวกาศ: กะทัดรัดเทียบกับ. กว้างขวาง
ในแง่ของการยึดครองอวกาศ, SoC มีข้อได้เปรียบอย่างแน่นอนเนื่องจากมีลักษณะที่มีการบูรณาการสูง. อย่างไรก็ตาม, เมื่อฟังก์ชันการทำงานเพิ่มขึ้น, ขนาดของ SoC ก็ค่อยๆขยายใหญ่ขึ้น. ยังไงก็ตาม, มันยังคงมีขนาดกะทัดรัดกว่า SiP. SiP ใช้พื้นที่ค่อนข้างมากเนื่องจากมีชิปและวัสดุบรรจุภัณฑ์แยกกันหลายตัว.
ค่าใช้จ่าย: ราคาแพงเทียบกับ. ทางเลือกที่ประหยัด
ในขณะที่การบูรณาการระดับสูงของ SoC นำมาซึ่งประสิทธิภาพแบบก้าวกระโดด, มันยังมาพร้อมกับต้นทุนที่เพิ่มขึ้นอย่างมาก. กระบวนการผลิตเซมิคอนดักเตอร์ขั้นสูง, ขั้นตอนการออกแบบที่ซับซ้อน, และอาร์สูง&การลงทุน D ทำให้ต้นทุน SoC สูง. ในการเปรียบเทียบ, SiP ให้การควบคุมต้นทุนที่ยืดหยุ่นมากขึ้นโดยการเลือกระดับชิปและวัสดุบรรจุภัณฑ์ที่แตกต่างกัน, ลดต้นทุนได้อย่างมีประสิทธิภาพในขณะที่ตอบสนองความต้องการด้านประสิทธิภาพ.
ความยืดหยุ่น: สวรรค์สำหรับนวัตกรรมและการปรับแต่ง
เสน่ห์ที่ยิ่งใหญ่ที่สุดของ SiP อยู่ที่ความยืดหยุ่นในระดับสูง. นักออกแบบสามารถรวมชิปประเภทต่างๆ และส่วนประกอบแบบพาสซีฟได้อย่างอิสระตามความต้องการ, และแม้แต่การเปลี่ยนหรืออัพเกรดส่วนประกอบที่มีอยู่, นำเสนอความเป็นไปได้ที่ไม่มีที่สิ้นสุดสำหรับนวัตกรรมผลิตภัณฑ์. เมื่อการออกแบบ SoC เสร็จสิ้น, โมดูลการทำงานนั้นแก้ไขได้ยาก, ซึ่งค่อนข้างจำกัดความสามารถในการปรับตัวตามการเปลี่ยนแปลงของตลาด.
บทสรุป: ดาวแฝดส่องแสง, เป็นผู้นำอาณาจักรของตนเอง
เป็นสองสาขาหลักของการพัฒนาเทคโนโลยีเซมิคอนดักเตอร์, SoC และ SiP ต่างก็มีเสน่ห์และคุณค่าการใช้งานที่เป็นเอกลักษณ์เฉพาะตัว. โซซี, ด้วยการบูรณาการในระดับสูงและประสิทธิภาพที่ยอดเยี่ยม, ได้กลายเป็นตัวเลือกที่ต้องการในด้านต่างๆ เช่น สมาร์ทโฟนและการประมวลผลประสิทธิภาพสูง; ในขณะที่ SiP, ด้วยการออกแบบที่ยืดหยุ่น, ต้นทุนที่ต่ำกว่า, และความสามารถในการทำซ้ำอย่างรวดเร็ว, ส่องสว่างในตลาดที่หลากหลาย เช่น IoT และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์.
ในการประกวดศิลปะการบรรจุชิปครั้งนี้, ไม่มีผู้ชนะที่แน่นอน, มีเพียงเทคโนโลยีที่พัฒนาอย่างต่อเนื่องและสถานการณ์การใช้งานที่หลากหลายมากขึ้นเท่านั้น. เหมือนดาวแฝดในท้องฟ้ายามค่ำคืน, SoC และ SiP ส่องสว่างเส้นทางแห่งความก้าวหน้าทางเทคโนโลยีในแบบของตัวเอง, นำเราไปสู่ความฉลาดยิ่งขึ้น, อนาคตที่ดีกว่า.
