ในขอบเขตของบรรจุภัณฑ์เซมิคอนดักเตอร์และการผลิตอุปกรณ์อิเล็กทรอนิกส์ระดับสูง, เนื่องจากฟังก์ชันการทำงานของชิปมีความซับซ้อนมากขึ้น และขนาดผลิตภัณฑ์ก็หดตัวลง, ที่ วัสดุพิมพ์ที่นำพาและเชื่อมต่อชิปที่ละเอียดอ่อนเข้าด้วยกัน ได้กลายเป็นศูนย์กลางในการพิจารณาประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์. ที่ ส่วนประกอบพื้นผิว PCB จาก UGPCB ได้รับการออกแบบมาเพื่อความท้าทายนี้โดยเฉพาะ. การใช้ Substrate-Like ขั้นสูง พีซีบี (เอสแอลพี) กระบวนการและวัสดุชั้นยอด, มันถูกออกแบบมาโดยเฉพาะสำหรับ บรรจุภัณฑ์ขั้นสูงและส่วนประกอบขนาดเล็ก ที่ต้องการความหนาแน่นของสายไฟสูงเป็นพิเศษ, ความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม, และความน่าเชื่อถือสูงสุด.
ภาพรวมผลิตภัณฑ์: คำนิยาม & ข้อเสนอคุณค่าหลัก
Component Substrate PCB เป็นประเภทพิเศษของ แผงวงจรพิมพ์ ที่ทำหน้าที่เป็นหลัก สะพานเชื่อมต่อโครงข่ายที่สำคัญระหว่างชิปเซมิคอนดักเตอร์และมาเธอร์บอร์ดหลัก. แตกต่างจาก PCB มาตรฐาน, กฎการออกแบบนั้นใกล้เคียงกับกฎของ พื้นผิว IC ใช้ในบรรจุภัณฑ์เซมิคอนดักเตอร์ แต่พบการใช้งานที่กว้างขึ้น แบกรับทั้งแอคทีฟและพาสซีฟต่างๆ ส่วนประกอบอิเล็กทรอนิกส์ เพื่อสร้างโมดูลย่อยการทำงานที่สมบูรณ์.
คิดซะว่าเป็น “ไมโครโครงกระดูก” และ “เครือข่ายประสาท” ของอุปกรณ์อิเล็กทรอนิกส์. หลังจากนำเวเฟอร์มาหั่นลูกเต๋าเป็นชิ้นๆ, พวกมันจะถูกบรรจุลงบนวัสดุพิมพ์อย่างแม่นยำก่อนจึงจะประกอบเข้ากับ PCB หลักที่มีขนาดใหญ่กว่า. ดังนั้น, ประสิทธิภาพของซับสเตรตจะกำหนดประสิทธิภาพสูงสุดของชิปที่ซับสเตรตโดยตรง. ผลิตภัณฑ์ของ UGPCB มุ่งเป้าไปที่ความต้องการเร่งด่วน การย่อขนาดและการบูรณาการการทำงานที่สูง ในอุปกรณ์อิเล็กทรอนิกส์ระดับพรีเมี่ยม, ฮาร์ดแวร์เอไอ, และอุปกรณ์สื่อสารที่ทันสมัย.
ข้อมูลจำเพาะทางเทคนิคโดยละเอียด
วัสดุซับสเตรตส่วนประกอบจาก UGPCB นี้แสดงถึงการผลิตที่มีความแม่นยำในระดับสูง, โดยมีข้อกำหนดหลักดังนี้:
-
จำนวนเลเยอร์ & โครงสร้าง: 2-การออกแบบชั้น, ให้การเชื่อมต่อสองด้านที่แม่นยำภายในโปรไฟล์ที่บางเฉียบสำหรับโครงสร้างที่กะทัดรัด.
-
ความหนาของบอร์ด: 0.3มม ความหนาโดยรวม, ประหยัดพื้นที่ภายในที่สำคัญสำหรับการออกแบบอุปกรณ์ที่บางเฉียบ.
-
ความวิจิตรของเส้น: การสนับสนุน ความกว้างบรรทัดขั้นต่ำ / ช่องว่างของ 75 ไมโครมิเตอร์ (μm), ช่วยให้สามารถกำหนดเส้นทางที่มีความหนาแน่นสูงในพื้นที่น้อยที่สุด, ซึ่งเป็นพื้นฐานของฟังก์ชันการทำงานที่ซับซ้อน.
-
นำไฟฟ้าผ่านความสามารถ: คุณสมบัติ ขนาดรูเจาะขั้นต่ำ 0.25 มม, ทำให้มั่นใจได้ถึงความน่าเชื่อถือ, การเชื่อมต่อไฟฟ้าความหนาแน่นสูงระหว่างชั้น.
-
พื้นผิวเสร็จสิ้น: ใช้ประโยชน์ ฮาร์ดโกลด์ ชุบ. ชั้นทองมีความทนทานต่อการสึกหรอดีเยี่ยม, ความต้านทานต่อการเกิดออกซิเดชัน, และสามารถทนต่อการแทรกซ้ำและสภาพแวดล้อมที่รุนแรงได้, รับประกันความน่าเชื่อถือของการสัมผัสในระยะยาว เหมาะสำหรับขั้วต่อและจุดทดสอบที่สำคัญ.
-
หน้ากากบัดกรี & วัสดุ: ใช้ประสิทธิภาพสูง PSR-4000 WT03 หมึกหน้ากากประสานเพื่อความเป็นฉนวนที่เหนือกว่าและทนความร้อน. วัสดุหลักคือ ซีซี-HL820WDI, เป็นที่รู้จักในเรื่องของมัน ความเสถียรของมิติที่ยอดเยี่ยมและค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ (ซีทีอี). ซึ่งช่วยลดความเครียดที่เกิดจากความผันผวนของอุณหภูมิระหว่างการบัดกรีและการทำงานได้อย่างมีประสิทธิภาพ, ป้องกันการแตกหักของวงจรหรือความล้มเหลวในการเชื่อมต่อกับชิป.
ข้อควรพิจารณาในการออกแบบ & หลักการทำงาน
มุ่งเน้นการออกแบบที่สำคัญ
การออกแบบ PCB พื้นผิวส่วนประกอบต้องอาศัยการคิดให้ไกลกว่ากฎเกณฑ์ของ PCB ทั่วไป, มุ่งเน้นไปที่:
-
ความสมบูรณ์ของสัญญาณก่อน: เส้นขนาด 75μm ที่ละเอียดเป็นพิเศษจำเป็นต้องมีการควบคุมอิมพีแดนซ์ที่เข้มงวด. การออกแบบจะต้องคำนึงถึงผลกระทบของ ผลกระทบของผิวหนังและ crosstalk บนสัญญาณความเร็วสูง.
-
การออกแบบร่วมกันเพื่อการจัดการระบายความร้อน: เป็นที่นั่งหลักสำหรับชิป, พื้นผิวเป็นเส้นทางการกระจายความร้อนที่สำคัญ. ต้องใช้วัสดุการนำความร้อนสูงและการออกแบบที่ชาญฉลาดของ จุดแวะระบายความร้อนและระนาบทองแดง เพื่อดึงความร้อนออกจากชิปได้อย่างมีประสิทธิภาพ.
-
ความเข้ากันได้ของความเครียดทางกล: ความท้าทายหลักคือการจับคู่ความแตกต่าง CTE ระหว่างชิปซิลิคอนกับสารตั้งต้น. คุณลักษณะ CTE ต่ำของวัสดุ CC-HL820WDI เป็นกุญแจสำคัญในการลดความล้มเหลวของความเมื่อยล้าของข้อต่อบัดกรีเนื่องจากการหมุนเวียนของความร้อน, จึงช่วยยืดอายุการใช้งานของผลิตภัณฑ์ในสภาพแวดล้อมที่มีความต้องการสูง.
มันทำงานอย่างไร: คำอธิบายโดยย่อ
หลักการทำงานพื้นฐานของพื้นผิวส่วนประกอบคือการจัดเตรียมชิปเซมิคอนดักเตอร์ด้วยแพลตฟอร์มสามมิติสำหรับ การเชื่อมต่อโครงข่ายไฟฟ้า, การสนับสนุนทางกายภาพ, และการจัดการความร้อน.
-
การเชื่อมต่อไฟฟ้า: ผ่านร่องรอยทองแดงที่มีความแม่นยำภายในและไมโครเวีย, มัน “แปล” และ “เปลี่ยนเส้นทาง” แผ่นขนาดไมครอนหลายร้อยหรือหลายพันแผ่นบนชิปให้ใหญ่ขึ้น, รอยเท้าที่สามารถจัดการได้มากขึ้นเพื่อการบัดกรีและการกำหนดเส้นทางที่ง่ายดายบน PCB หลัก.
-
การสนับสนุนทางกายภาพ: มอบแพลตฟอร์มเชิงกลที่แข็งแกร่งสำหรับแม่พิมพ์ซิลิกอนที่เปราะบาง, ปกป้องมันจากความเสียหายทางกายภาพ.
-
การคุ้มครองสิ่งแวดล้อม: ปกป้องวงจรไฟน์ไลน์ภายในจากความชื้น, ฝุ่น, และการกัดกร่อนของสารเคมีผ่านหน้ากากประสานและศักยภาพในการเติมด้านล่าง.

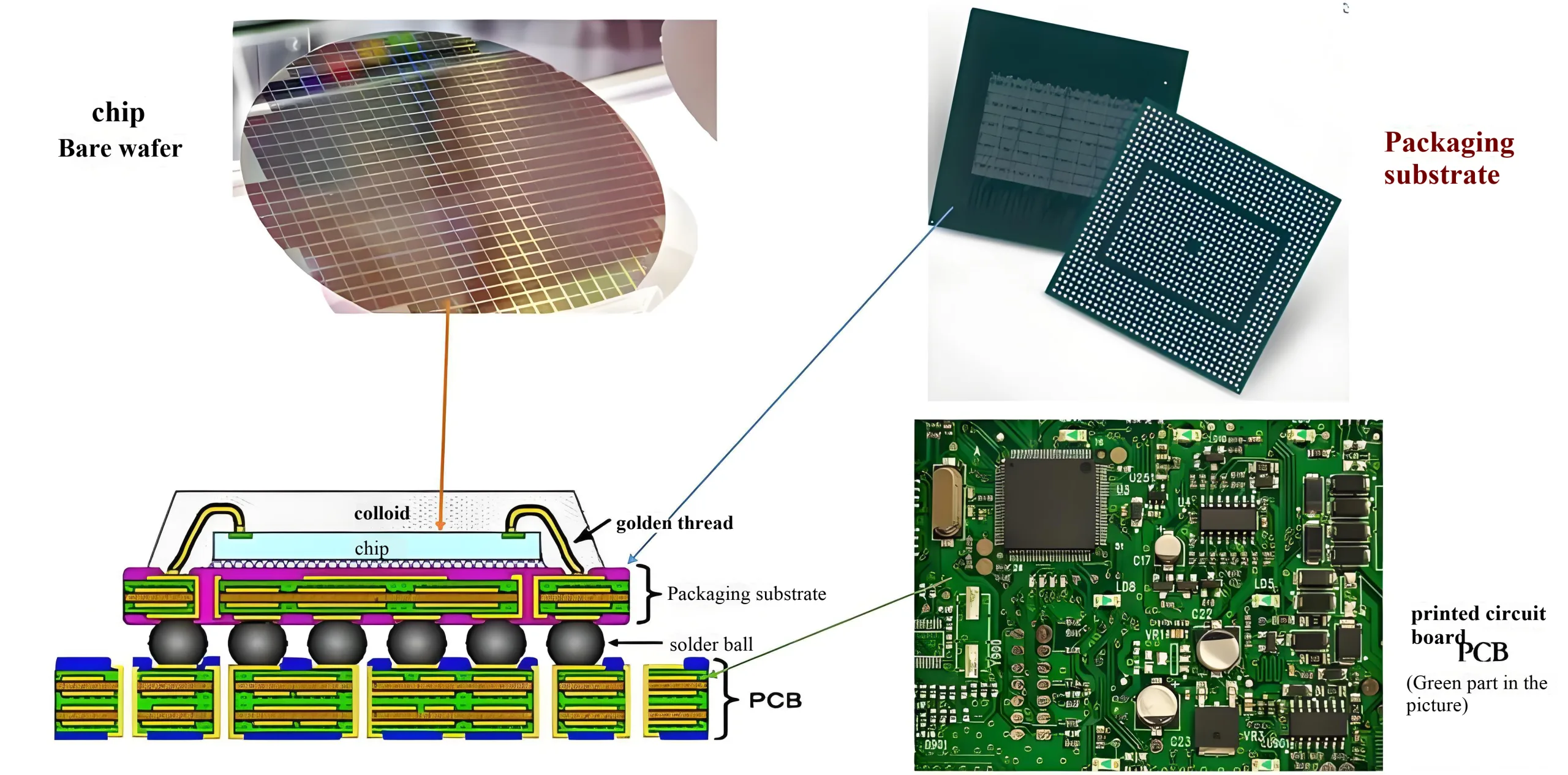

ภาพประกอบแสดงโครงสร้างระดับจุลทรรศน์ของ Component Substrate PCB, เน้นเส้นริ้วของมัน, ไมโคร-เวียส, และเกิดการสะสมเป็นชั้นๆ.
ข้อความแสดงแทนรูปภาพ: Close-up cross-section diagram of a UGPCB Component Substrate PCB showing high-density traces and microvias
แอปพลิเคชันหลัก & การจำแนกประเภท
พื้นที่ใช้งานที่สำคัญ
สารตั้งต้นส่วนประกอบที่มีความแม่นยำสูงนี้คือ ฮีโร่ที่ไม่ได้ร้อง ในผลิตภัณฑ์อิเล็กทรอนิกส์ระดับไฮเอนด์มากมาย:
-
บรรจุภัณฑ์เซมิคอนดักเตอร์ขั้นสูง: ใช้กันอย่างแพร่หลายใน เอฟซี-ซีเอสพี, จิบ (ระบบในแพ็คเกจ) และรูปแบบบรรจุภัณฑ์ขั้นสูงอื่นๆ ที่เป็นผู้ให้บริการชิปหลัก.
-
โมดูลย่อส่วน: เป็นตัวขับเคลื่อนหลักในการบูรณาการฟังก์ชันการทำงานเต็มรูปแบบลงในพื้นที่เล็กๆ ภายใน โมดูลเซ็นเซอร์ขนาดเล็ก, โมดูลเสาอากาศ mmWave, และโมดูลกล้องระดับไฮเอนด์.
-
คอมพิวเตอร์หลัก & ฮาร์ดแวร์การสื่อสาร: ด้วยความต้องการด้านการประมวลผลของ AI ที่เพิ่มมากขึ้น, บอร์ดเชื่อมต่อหลักในเซิร์ฟเวอร์ การ์ดเร่งความเร็ว GPU/ASIC, 1.6T สวิตช์ความเร็วสูง, และเทคโนโลยีที่กำลังจะเกิดขึ้น เช่น CPX และบอร์ดยึดติดโดยตรงแบบตั้งฉากต้องพึ่งพาความหนาแน่นสูงดังกล่าวเป็นอย่างมาก, เทคโนโลยีพื้นผิวประสิทธิภาพสูง.
คู่มือการจำแนกประเภทผลิตภัณฑ์
วัสดุพิมพ์ที่เป็นส่วนประกอบสามารถแบ่งประเภทเพิ่มเติมตามการใช้งานขั้นสุดท้ายได้:
-
ตามประเภทแพ็คเกจ: พื้นผิว BGA, พื้นผิว CSP, SiP อินเตอร์โพเซอร์, ฯลฯ.
-
โดยระบบวัสดุ: นอกเหนือจากลามิเนตประสิทธิภาพสูงที่ใช้ที่นี่ (เช่น CC-HL820WDI), คนอื่น ๆ ได้แก่ พื้นผิวเรซิน BT, ABF (ฟิล์มกันรอย อายิโนะโมะโต๊ะ) สารตั้งต้นที่ก่อตัวขึ้น, ฯลฯ, เพื่อรองรับความถี่ที่แตกต่างกัน, ความน่าเชื่อถือ, และข้อกำหนดด้านต้นทุน.
-
ตามระดับเทคโนโลยี: ตั้งแต่ มาตรฐาน HDI (~40/50μm เส้น/ช่องว่าง) ถึง วัสดุรองพื้น SLP (บรรลุ 20/35μm หรือดีกว่า, ชอบผลิตภัณฑ์นี้), และต่อไปยัง พื้นผิวบรรจุภัณฑ์ IC, ด้วยความยากและความแม่นยำทางเทคนิคที่เพิ่มขึ้น.
ข้อได้เปรียบ UGPCB & ข้อเสนอค่า
ท่ามกลางก ห่วงโซ่อุปทานของวัสดุพิมพ์ที่มีข้อจำกัดทั่วโลก, มีความมั่นคง, ซัพพลายเออร์คุณภาพสูงเป็นสิ่งสำคัญยิ่ง. UGPCB, ผ่านกระบวนการที่ครบถ้วนและการควบคุมคุณภาพอย่างเข้มงวด, เสนอการรับประกันมูลค่าดังต่อไปนี้:
-
รับมือกับความท้าทายด้านผลตอบแทน: เราจัดการกับความท้าทายด้านผลผลิตในการผลิตแผงขนาดใหญ่, พื้นผิวที่มีความหนาแน่นสูงผ่านความซับซ้อน กระบวนการกึ่งเติมแต่งดัดแปลง (mSAP) เทคโนโลยีและการควบคุมกระบวนการเต็มรูปแบบ, ส่งมอบการจัดหาผลิตภัณฑ์ที่เชื่อถือได้.
-
โซลูชั่นแบบครบวงจร: เราให้การสนับสนุนแบบครบวงจรจาก ออกแบบเพื่อการผลิต (DFM) การให้คำปรึกษาและความแม่นยำ การผลิต PCB ต่อไป แอสเซมบลี PCBA บริการ, ช่วยให้มั่นใจได้ถึงการเปลี่ยนผ่านจากการออกแบบไปสู่ผลิตภัณฑ์สำเร็จรูปอย่างราบรื่น.
-
เทคโนโลยีที่พร้อมสำหรับอนาคต: ความสามารถด้านกระบวนการของเราก้าวหน้าไปสู่คุณสมบัติที่ดียิ่งขึ้นอย่างต่อเนื่อง, พร้อมที่จะรองรับเทคโนโลยีบรรจุภัณฑ์ที่พลิกโฉมยุคต่อไปเช่น การบูรณาการชิปเล็ต, ช่วยให้เราสามารถพัฒนาไปพร้อมกับความต้องการทางเทคโนโลยีของคุณ.
ขับเคลื่อนนวัตกรรมของคุณด้วยบรรจุภัณฑ์ที่แม่นยำ
ไม่ว่าคุณจะออกแบบการ์ดเร่งความเร็ว AI เจนเนอเรชั่นถัดไป, อุปกรณ์การแพทย์ขนาดกะทัดรัด, หรือโมดูลการสื่อสารประสิทธิภาพสูง, วัสดุซับสเตรตที่เป็นส่วนประกอบที่เชื่อถือได้ถือเป็นรากฐานสู่ความสำเร็จของคุณ.
ติดต่อทีมขายด้านเทคนิคของเราวันนี้ เพื่อรับการตรวจสอบการออกแบบฟรีและการเสนอราคาที่รวดเร็วซึ่งปรับให้เหมาะกับโครงการเฉพาะของคุณ. ให้ความสามารถในการผลิตที่แม่นยำของ UGPCB สร้างความแข็งแกร่งและมีประสิทธิภาพ “บ้าน” สำหรับคอร์ซิลิคอนของคุณ.
