Einführung in Rogers PCB -Produkte
Rogers 4350 und Ro4003c, produziert von Rogers PCB, sind sehr reife Produkte, die für ihre stabilen dielektrischen Konstanten bekannt sind. Die Herstellungsprozesswerte stehen bei 3.48 ± 0.05 Und 3.38 ± 0.05, jeweils, Mit Entwurfswerten sind 3.66 Und 3.55. Aufgrund der Variation der dielektrischen konstanten Eigenschaften mit Frequenz, Das Entwerfen und Simulieren entsprechend der tatsächlichen Anwendungsfrequenzen ist von entscheidender Bedeutung.

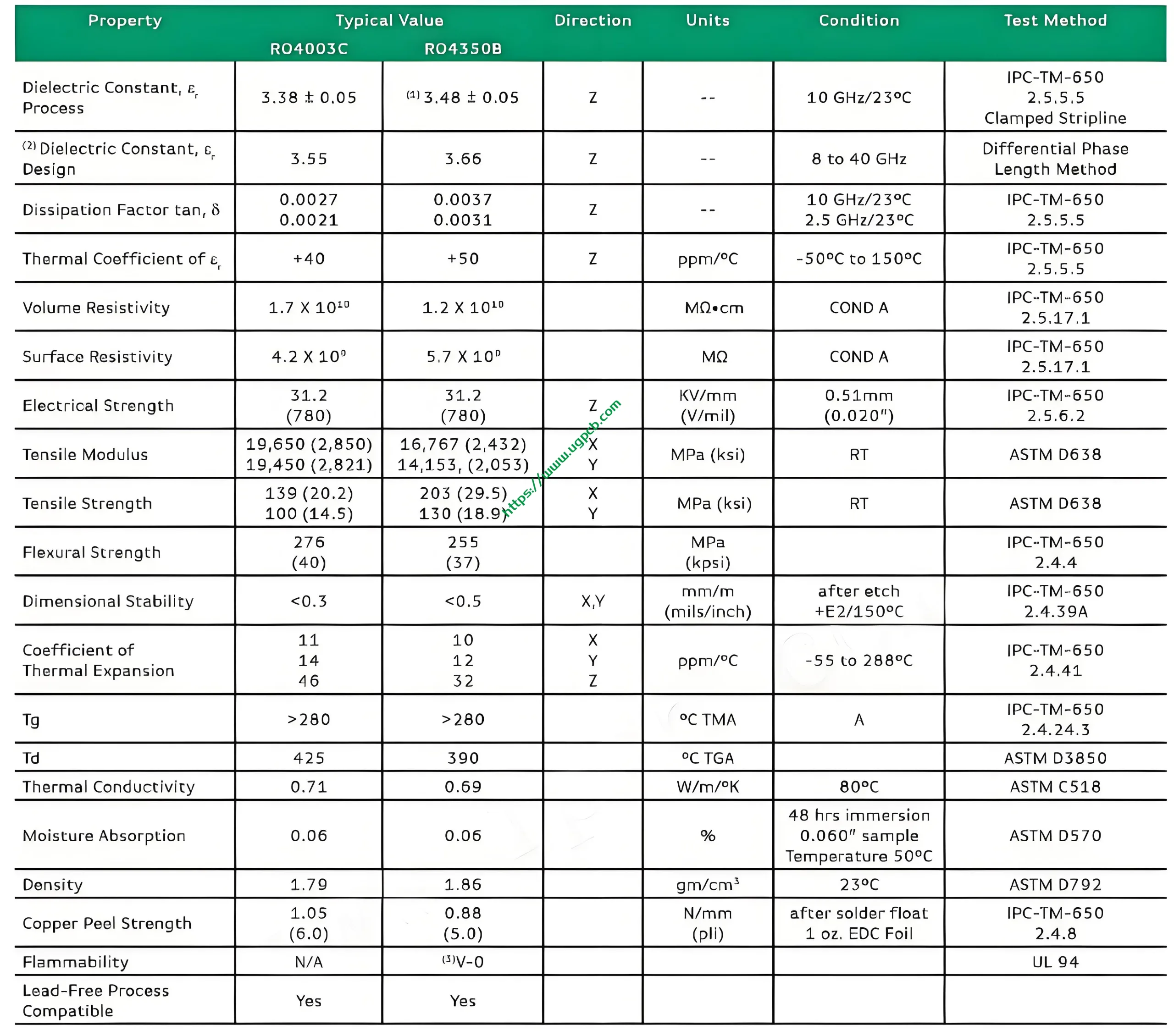

Rogers RO4003C und RO4350B Datenblätter
Rogers RO4003C und RO4350B PCB -Datenblätter
Diese Datenblätter liefern umfassende Details zu den Spezifikationen und Leistung von Rogers Ro4003C und RO4350B -Materialien, Wesentlich für genaues Design und Anwendung.
Rogers Ro4003C PCB -Datenblatt
Das Rogers Ro4003C -Datenblatt unterstreicht seine einzigartigen Eigenschaften, einschließlich seiner elektrischen Leistung ähnlich wie PTFE/gewebtes Glas und Herstellbarkeit ähnlich wie Epoxid/Glas. Es bietet eine enge Kontrolle über Dielektrizitätskonstante und niedriger Verlust, Es ist eine kostengünstige Alternative zu herkömmlichen Mikrowellenlaminaten.
Rogers Ro4350B PCB -Datenblatt
Das Rogers Ro4350b -Datenblatt beschreibt sein patentiertes Kohlenwasserstoffharzsystem, das mit Keramikfüller und gewebten Glasstoff verstärkt wird. Es ahmt die elektrischen Eigenschaften von PTFE/gewebtem Glas genau nach und bietet gleich. Dieses Material liefert streng kontrollierte Permittivität und Verlust bei einem Bruchteil des Preises für herkömmliche Mikrowellenmaterialien, Beseitigung der Notwendigkeit spezieller Vorbehandlungen oder Betriebsverfahren.
Materialmerkmale und Anwendungen
Rogers Ro4003c Materialmerkmale
RO4003C-Materialien sind nicht brominiert und haben keine UL 94V-0 Bewertung. Für Anwendungen, die diese Flammenbewertung erfordern, RO4835 und RO4350B Laminate sind geeignete Alternativen.
Rogers Ro4350b Materialmerkmale
RO4350B hat die UL 94V bestanden-0 Brandbewertung, Damit für aktive Geräte und Hochspannungs -HF -Designs geeignet sind. Zu seinen typischen Anwendungen gehören hohe Zuverlässigkeiten und Verteidigung, Zellbasis -Stationantennen, Leistungsverstärker, Mikrowellen-Punkt-zu-Punkt-Verbindungen, Automobilradar und Sensoren, Radiofrequenzidentifikation (RFID) Tags, und LNB für lebende Satelliten.
Unterschiede zwischen Rogers 4350 und Ro4003c
Leistungsvergleich
Die Leistung von RO4350B und RO4003C ist im Wesentlichen ähnlich. Der nominale Wert der Dielektrizitätskonstante für RO4003C ist 3.38 ± 0.5, mit einem empfohlenen Schaltungskonstruktionswert von 3.55 und ein Verlustfaktor/tanδ von 0.0027/0.0021. Für Ro4350b, Der nominelle Wert der Dielektrizitätskonstante ist der Fertigung 3.48 ± 0.05, mit einem empfohlenen Schaltungskonstruktionswert von 3.66 und ein Verlustfaktor/tanδ von 0.0037/0.0031.
Umweltüberlegungen
Der Hauptunterschied zwischen RO4350B und RO4003C liegt in ihren Umweltauswirkungen. RO4003C ist halogenfrei, damit umweltfreundlicher im Vergleich zu RO4350B mehr.
Abschluss
Zusammenfassend, Rogers 4350 und RO4003C sind beide zuverlässige Auswahlmöglichkeiten für bestimmte Anwendungen, mit geringfügigen Abweichungen in ihren Leistungsparametern und Umweltauswirkungen. Die Wahl zwischen den beiden hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Umweltüberlegungen und der Notwendigkeit spezifischer Zertifizierungen wie der UL 94V-0 Flammenbewertung.
