Descripción general de PCB de la placa de carga ATE
La PCB de la placa de carga ATE es una placa altamente especializada placa de circuito impreso Diseñado para su uso en equipos de prueba automatizados. (COMIÓ) sistemas. este avanzado tarjeta de circuito impreso apoya las pruebas de componentes electronicos y sistemas simulando cargas del mundo real. A continuación se muestra una introducción completa a la PCB de la placa de carga ATE., cubriendo su información general, clasificación, materiales, actuación, estructura, características, proceso de producción, y escenarios de aplicación.
Clasificación
Los PCB de la placa de carga ATE se clasifican según su complejidad, recuento de capas, y requisitos de aplicación específicos. El modelo presentado aquí., Comió PCB de la placa de carga, es un PCB de 28 capas, indicando su alta complejidad y capacidad para manejar escenarios de prueba complejos.
Composición de materiales
La PCB de la placa de carga ATE está construida utilizando Material TUC/TU872HF, un sustrato de alto rendimiento conocido por sus excelentes propiedades eléctricas y mecánicas. Este material garantiza la confiabilidad y durabilidad de la PCB en condiciones de prueba exigentes..
Características de rendimiento
La PCB de la placa de carga ATE destaca en varias áreas de rendimiento, incluyendo alta capacidad de carga de corriente, baja pérdida de señal, y excelente gestión térmica. El uso de un espesor de cobre de 2 onzas tanto para las capas internas como externas mejora su conductividad eléctrica y sus capacidades de disipación térmica.. Además, El acabado superficial de oro duro 3-15u proporciona una resistencia a la corrosión y soldabilidad superiores..
Diseño estructural

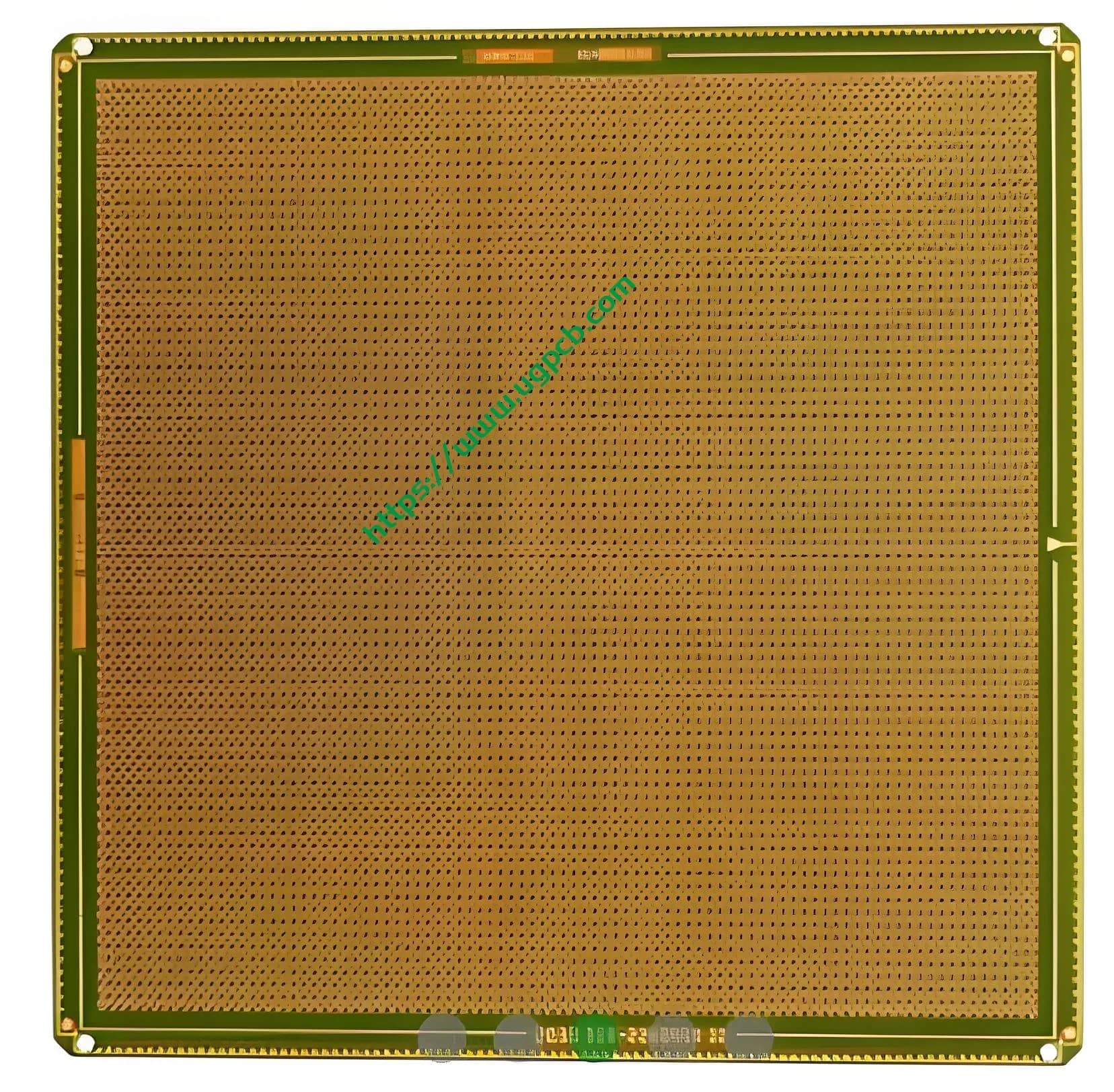

Estructuralmente, La PCB de la placa de carga ATE tiene un grosor de placa de 5,0 mm., proporcionando una base sólida para los complejos circuitos y componentes. El color amarillo no sólo añade una distinción visual sino que también ayuda en los procesos de inspección y resolución de problemas..
Características distintivas
La PCB de la placa de carga ATE destaca por sus características únicas, Incluye revestimiento metálico para mejorar la conductividad térmica y el control de profundidad. Perforación para una colocación e interconexión precisa de los componentes.. Estas características, combinado con su alto número de capas y materiales avanzados, lo convierten en una opción ideal para aplicaciones ATE.
Proceso de producción
La producción de PCB de placa de carga ATE implica una serie de pasos sofisticados:
- Preparación de material: El sustrato TUC/TU872HF se prepara y corta a las dimensiones requeridas..
- Laminación de cobre: La lámina de cobre está laminada al sustrato., con atención específica al requisito de espesor de 2 oz.
- Patrón de circuito: Los patrones de circuito deseados se graban en la lámina de cobre utilizando técnicas de grabado de precisión..
- Apilamiento y Laminación de Capas: Se apilan y laminan varias capas juntas, asegurando una alineación y unión precisas.
- Perforación y revestimiento: La perforación de control de profundidad se realiza para crear orificios para el montaje y la interconexión de componentes.. Luego, los orificios se recubren para mejorar la conductividad..
- Revestimiento Metálico: Se aplica una capa de metal a la superficie de la PCB para mejorar la conductividad térmica y la resistencia mecánica..
- Aplicación de acabado superficial: El recubrimiento de oro duro 3-15u se aplica para proporcionar resistencia a la corrosión y soldabilidad..
- Inspección y pruebas finales: La PCB se somete a rigurosas inspecciones y pruebas para garantizar el cumplimiento de las especificaciones y requisitos de rendimiento..
Escenarios de aplicación
Los PCB de placa de carga ATE se utilizan principalmente en sistemas de equipos de prueba automatizados para la prueba y validación de componentes y sistemas electrónicos.. Son esenciales en la industria de los semiconductores., industria automotriz, industria aeroespacial, y otros sectores donde las pruebas de alta confiabilidad son cruciales. Simulando cargas del mundo real, Los PCB de la placa de carga ATE permiten a los ingenieros verificar el rendimiento y la confiabilidad de los dispositivos electrónicos antes de implementarlos en aplicaciones reales..
