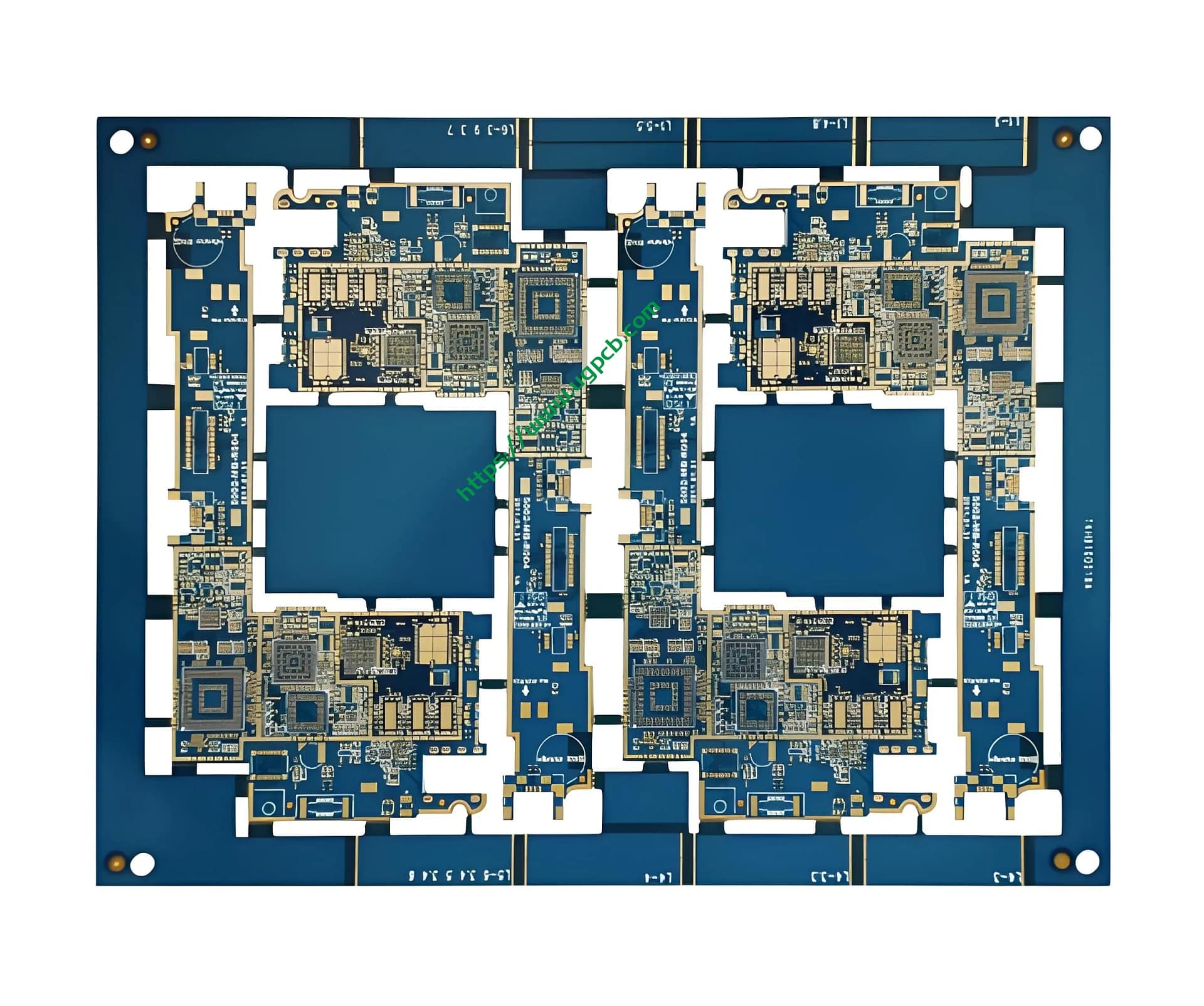

PCB de vías ciegas y enterradas | 12-Capa HDI para sistemas de control de seguridad

Modelo : PCB de vías ciegas y enterradas

Material : Alto tg fr4

Capa : 12capas

Espesor de cobre : 1ONZ

Espesor terminado : 1.6milímetros

Tratamiento superficial : Inmersión lata

Traza/Espacio : 4mil/4mil(0.1Mm/0.1 mm)

Agujero mínimo : 0.2milímetros(8mil)

Proceso Especial : Vías ciegos y enterrados

Estructura de capa : 1-2,1-3,4-6,7-12

Solicitud : PCB de control de seguridad

  • Detalles del producto

Introducción a PCB de vías ciegas y enterradas

Los PCB de vías ciegas y enterradas son avanzados placas de circuito impreso Diseñado para aplicaciones electrónicas complejas.. Estos PCB cuentan con vías ciegas y enterradas, que permiten conexiones internas intrincadas sin comprometer la superficie real. Este producto es ideal para aplicaciones de interconexión de alta densidad.

Propósito y aplicaciones

PCB de control de seguridad

Utilizado principalmente en sistemas de control de seguridad, PCB de vías ciegas y enterradas Garantizar conectividad confiable y transmisión de datos en configuraciones de seguridad críticas.. Su diseño robusto los hace adecuados para aplicaciones que requieren alta integridad y durabilidad de la señal..

Clasificación y materiales

Material alto TG FR4

Construido a partir de TG altos (Temperatura de transición vítrea) FR4, Esta PCB ofrece una excelente estabilidad térmica y resistencia mecánica.. El grosor de cobre de 1oz mejora la conductividad y la disipación de calor, haciéndolo adecuado para aplicaciones de alto rendimiento.

Rendimiento y especificaciones

Estructura de capa y procesos especiales

El PCB consiste en 12 capas con una estructura de capa única: 1-2, 1-3, 4-6, 7-12. Incorpora vías ciegas y enterradas, que permiten conexiones internas complejas sin comprometer la superficie inmobiliaria de la placa. El tamaño del orificio mínimo es 0.2 mm (8mil), Acomodar componentes de lanzamiento fino.

Tratamiento de superficie y traza/espacio

El tratamiento de la superficie es estaño de inmersión, Proporcionar buena capacidad de soldadura y resistencia a la corrosión. La configuración de rastreo/espacio es 4mil/4mil (0.1Mm/0.1 mm), Garantizar el diseño de circuitos precisos y densos.

Proceso de producción

Pasos involucrados en la fabricación

  1. Preparación de material: Los tableros TG FR4 altos se cortan a las dimensiones requeridas.
  2. Apilamiento de capas: Las capas se apilan de acuerdo con la estructura especificada.
  3. Perforación: Los vías ciegos y enterrados se perforan con precisión.
  4. Enchapado: Los agujeros están en placas para crear conexiones eléctricas entre capas.
  5. Aguafuerte: Se elimina el cobre innecesario para formar el patrón de circuito deseado.
  6. Tratamiento superficial: La junta se somete a un tratamiento de estaño de inmersión para una mayor soldadura.
  7. Inspección: Cada placa se inspecciona a fondo para garantizar la calidad y el cumplimiento de las especificaciones..

12-Diagrama de flujo del proceso de fabricación de capas ciegas y enterradas mediante PCB

Características y beneficios clave

Integración de tecnología avanzada

La integración de vías ciegos y enterrados permite diseños más compactos y compactos., reduciendo el tamaño general de la PCB mientras se mantiene una alta funcionalidad.

Alta fiabilidad y durabilidad

El uso de material alto TG FR4 asegura que la PCB pueda soportar altas temperaturas y condiciones duras, haciéndolo confiable para el uso a largo plazo.

Integridad de señal mejorada

El grosor de cobre de 1oz y la configuración precisa de traza/espacio contribuyen a la integridad de la señal superior, crucial para aplicaciones de control de seguridad donde la precisión de los datos es primordial.

Casos de uso y escenarios

Sistemas de seguridad

12-Aplicaciones de capas ciegas y enterradas mediante PCB en sistemas de monitoreo de seguridad

En sistemas de control de seguridad, La PCB Blind and Buried Vias proporciona una plataforma estable para varios sensores y dispositivos de comunicación., Asegurar una operación perfecta y protección de datos.

Automatización industrial

Para automatización industrial, Esta PCB admite una transferencia de datos de alta velocidad y una conectividad robusta, Esencial para controlar la maquinaria y los procesos de monitoreo de manera eficiente.

Aeroespacial y defensa

En aplicaciones aeroespaciales y de defensa, La alta estabilidad y confiabilidad térmica de la PCB lo hacen adecuado para equipos y sistemas de misión crítica.

Conclusión

Los PCB de vías ciegas y enterradas se destacan como soluciones de alto rendimiento para aplicaciones electrónicas complejas, especialmente en los sistemas de control de seguridad. Sus funciones avanzadas, materiales robustos, y el proceso de fabricación preciso garantiza la confiabilidad y la eficiencia en entornos exigentes.
