PCB de la estación base de comunicación: Una descripción general en profundidad
La PCB de la estación base de comunicación es un avanzado componente electrónico Diseñado específicamente para estaciones base de comunicación.. Este tarjeta de circuito impreso Desempeña un papel crucial para garantizar una comunicación eficiente y confiable al proporcionar una plataforma estable para diversos componentes y circuitos electrónicos..
Definición y propósito
Una PCB de estación base de comunicaciones, o Placa de circuito impreso, Es un conjunto complejo de componentes electrónicos interconectados utilizados en estaciones base de comunicación.. Su función principal es facilitar la transmisión y recepción de señales manteniendo la integridad de la señal y minimizando las interferencias..
Cómo funciona
La PCB de la estación base de comunicaciones funciona según el principio de conectividad eléctrica y enrutamiento de señales.. Utiliza vías conductoras., conocido como rastros, para conectar diferentes componentes electrónicos. Estas huellas están grabadas sobre un sustrato no conductor., crear una red que permita que la electricidad fluya donde sea necesario.
Aplicaciones
Los PCB de estaciones base de comunicaciones se utilizan principalmente en infraestructuras de telecomunicaciones.. Son imprescindibles en estaciones base para redes móviles, Comunicaciones por satélite, y otras formas de sistemas de comunicación inalámbrica. Estos PCB garantizan que los datos se transmitan de manera eficiente y confiable entre dispositivos..
Tipos de PCB de estación base de comunicación
Existen varios tipos de PCB para estaciones base de comunicación, cada uno diseñado para aplicaciones y requisitos de rendimiento específicos. Algunos tipos comunes incluyen los de una sola cara., de dos caras, multicapa, y PCB flexibles. La elección del tipo depende de factores como la complejidad de la señal., limitaciones de espacio, y consideraciones de costos.
Composición de materiales

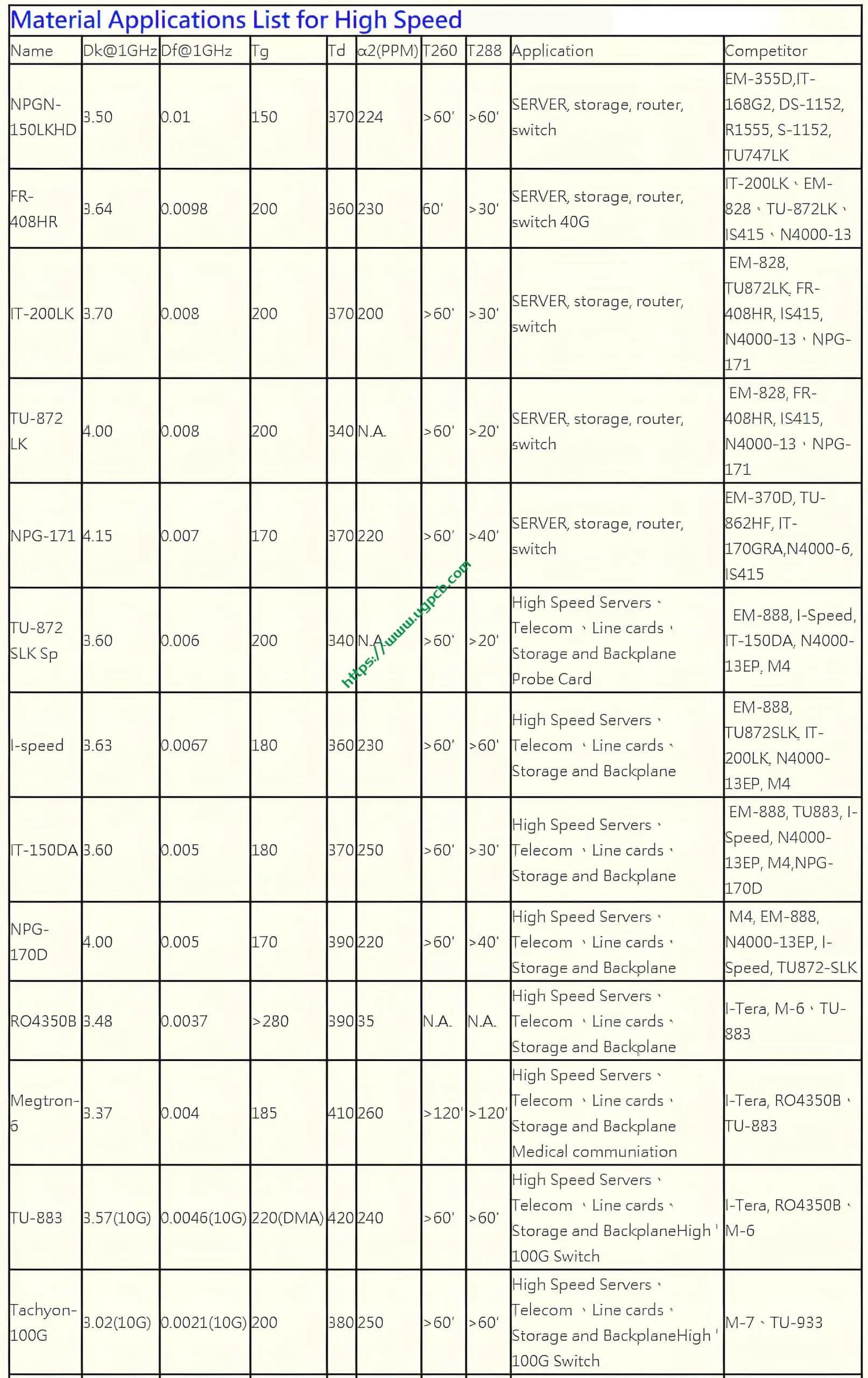

El material utilizado para PCB de estación base de comunicación suele ser TU883, que es un material laminado de alto rendimiento adecuado para aplicaciones exigentes. Este material proporciona una excelente estabilidad térmica., resistencia mecánica, y propiedades dieléctricas, haciéndolo ideal para su uso en estaciones base de comunicación.
Características de rendimiento
La PCB de la estación base de comunicación cuenta con varias características de rendimiento clave:
- Espesor: El espesor final de la PCB es de 1,8 mm., proporcionando una estructura robusta capaz de soportar componentes pesados.
- Espesor de cobre: Con un espesor de cobre de 1OZ (onza), La PCB ofrece una excelente conductividad eléctrica y durabilidad..
- Tratamiento superficial: La superficie está tratada con oro de inmersión., mejorando la soldabilidad y la resistencia a la corrosión.
- Traza y espacio: El rastro y el espacio mínimos son 4 mil. (0.1milímetros), permitiendo detalles finos y circuitos de alta densidad.
Características estructurales

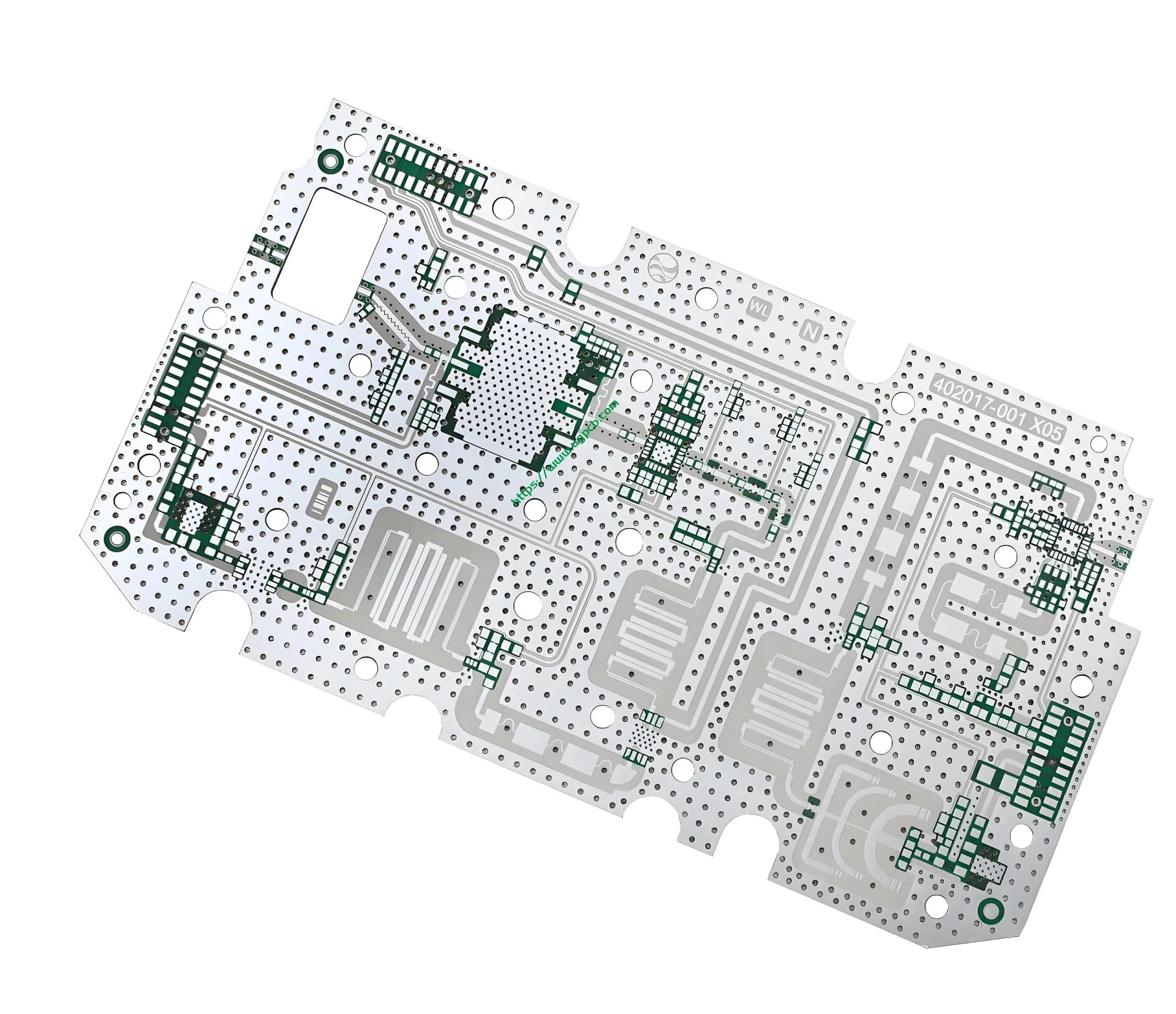

El diseño estructural de la PCB de la estación base de comunicaciones incluye múltiples capas., típicamente 16 capas, para adaptarse a diseños de circuitos complejos y minimizar la interferencia de la señal. El esquema de color verde/blanco ayuda en la inspección visual y la resolución de problemas..
Ventajas
Algunas de las ventajas notables de la PCB de la estación base de comunicación incluyen:
- Alta fiabilidad: El uso de materiales de primera calidad y técnicas de fabricación avanzadas garantiza confiabilidad y rendimiento a largo plazo..
- Integridad de señal: El diseño multicapa y el enrutamiento de seguimiento preciso ayudan a mantener la integridad de la señal, incluso en altas frecuencias.
- Durabilidad: La gruesa capa de cobre y el sustrato robusto proporcionan durabilidad física, capaz de soportar duras condiciones ambientales.
Proceso de producción
El proceso de producción de una PCB de estación base de comunicaciones consta de varias etapas.:
- Diseño: Usando software especializado, el diseño de PCB está diseñado con precisión.
- Preparación de material: El material TU883 de alta calidad está preparado para capas..
- Aguafuerte: Las vías conductoras se graban en el sustrato mediante procesos químicos..
- Capas: Se unen varias capas para formar una PCB multicapa.
- Tratamiento superficial: La superficie está tratada con oro de inmersión para mejorar sus propiedades..
- Pruebas: Cada PCB se somete a pruebas rigurosas para garantizar que cumple con los estándares de calidad..
- Refinamiento: Se añaden los toques finales., incluyendo serigrafía y revestimiento.
Escenarios de casos de uso
La PCB de la estación base de comunicaciones se utiliza en una variedad de escenarios dentro de la infraestructura de telecomunicaciones.:
- Redes Móviles: Garantizar una conectividad perfecta en torres de telefonía móvil y estaciones base.
- Comunicaciones por satélite: Apoyo a las operaciones de estaciones terrestres para la transmisión de datos por satélite.
- Comunicaciones militares: Proporcionar enlaces de comunicación confiables en aplicaciones de defensa..
- Servicios de emergencia: Permitir una comunicación eficiente durante las operaciones de respuesta y recuperación ante desastres..
En conclusión, La PCB de la estación base de comunicación es un componente indispensable en los sistemas de telecomunicaciones modernos., ofreciendo alto rendimiento, fiabilidad, y durabilidad. Su diseño sofisticado y materiales avanzados lo hacen adecuado para una amplia gama de aplicaciones., Garantizar una comunicación eficiente e ininterrumpida..
