Descripción general del diseño de PCBA para sistemas de control de automóviles
UGPCB ofrece servicios de diseño de PCBA de última generación adaptados a sistemas de control automotrices, garantizando confiabilidad y eficiencia en entornos exigentes. Esta solución integra avanzada fabricación de PCB con montaje (tarjeta de circuito impreso) para apoyar funciones críticas en vehículos modernos, como la gestión del motor, controles de seguridad, y sistemas de infoentretenimiento. Aprovechando un alto número de capas y materiales robustos, Los diseños de PCBA de UGPCB cumplen con estrictos estándares automotrices, proporcionando una base para la electrónica innovadora del automóvil.
Definición de PCBA en aplicaciones automotrices
tarjeta de circuito impreso, o Conjunto de placa de circuito impreso, se refiere al proceso de montaje componentes electronicos sobre un tarjeta de circuito impreso para crear un sistema de circuito funcional. En sistemas de control de automóviles., PCBA actúa como la columna vertebral electrónica central, facilitar el procesamiento de señales, distribución de energía, y comunicación de datos entre componentes del vehículo. Esta definición subraya la importancia de la precisión en diseño de PCB y montaje para garantizar un funcionamiento perfecto en entornos automotrices.
Consideraciones clave de diseño para PCBA automotrices
El diseño de una PCBA para sistemas de control de automóviles requiere atención a varios factores críticos. Primero, el recuento de capas de PCB: hasta 12 Capas: permite enrutamiento complejo para circuitos de alta densidad., Reducir la interferencia y mejorar la integridad de la señal.. Materiales de sustrato como FR-4 de alto TG (con valores de TG como tg170) proporcionar estabilidad térmica, Prevenir la deformación bajo altas temperaturas comunes en los vehículos.. Acabados superficiales, incluyendo HASL sin plomo u oro de inmersión con un espesor de 2U-5U, mejorar la soldabilidad y la resistencia a la corrosión. Opciones de espesor de cobre (0.5onzas a 6 onzas) permiten un manejo optimizado de la corriente, mientras que los colores de la máscara de soldadura (p.ej., verde, negro) Se puede personalizar para identificación y durabilidad.. Además, El diseño debe tener en cuenta la compatibilidad electromagnética. (CEM), resistencia a las vibraciones, y cumplimiento de estándares automotrices como ISO 26262.
Cómo funciona PCBA en los sistemas de control de automóviles
El PCBA funciona como el sistema nervioso central de los controles electrónicos de un automóvil.. Procesa entradas de sensores. (p.ej., para la temperatura del motor o la presión de los frenos) y envía comandos a los actuadores (p.ej., inyectores de combustible o unidades de visualización). Por ejemplo, en una unidad de control del motor (ECU), PCBA gestiona datos a través de microcontroladores integrados y componentes de potencia, asegurando una respuesta en tiempo real. El PCB multicapa estructura, con trazas y vías de cobre precisas, Facilita vías eléctricas eficientes., mientras que el material con alto TG mantiene el rendimiento bajo las temperaturas del capó., Garantizar un funcionamiento fiable durante todo el ciclo de vida del vehículo..
Aplicaciones de PCBA en electrónica automotriz

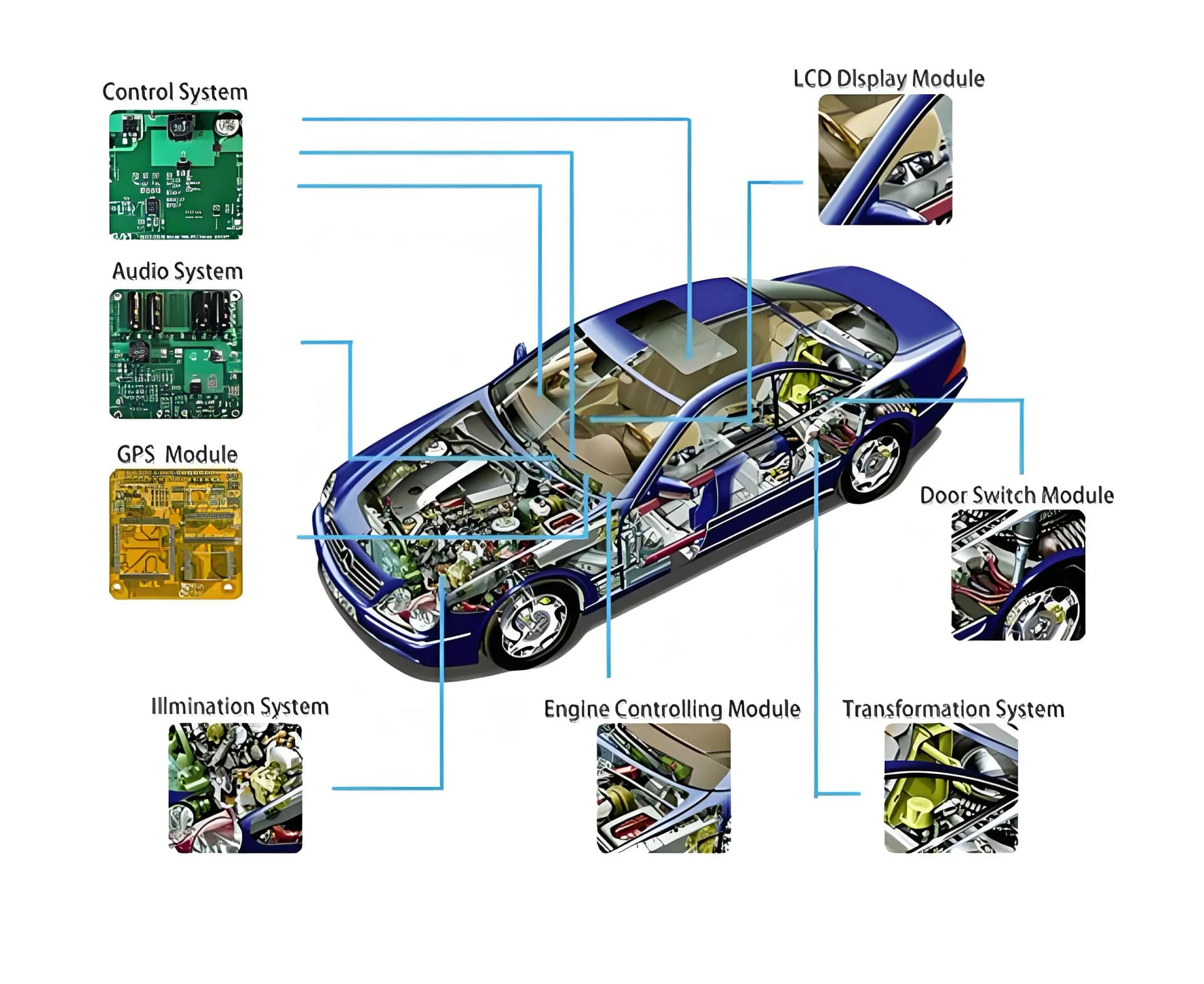

Los diseños de PCBA para sistemas de control de automóviles se utilizan en varios subsistemas de vehículos.. Las aplicaciones clave incluyen módulos de control de motor y transmisión., sistemas avanzados de asistencia al conductor (ADA), Gestión de baterías en vehículos eléctricos., pantallas de infoentretenimiento, y unidades de control de clima. Estas soluciones PCBA habilitan funciones como el control de crucero adaptativo, evitación de colisiones, y eficiencia energética, destacando su papel en la mejora de la seguridad, comodidad, y sostenibilidad en los automóviles modernos.
Clasificación de productos PCBA automotrices
Los PCBA automotrices se pueden clasificar según su funcionalidad y complejidad. Las clasificaciones comunes incluyen PCBA de administración de energía. (Manejo de altas corrientes con cobre más grueso.), PCBA de procesamiento de señal (usar recuentos de capas más altos para tareas con uso intensivo de datos), y PCBA críticos para la seguridad (con diseños redundantes y pruebas rigurosas). Las ofertas de UGPCB abarcan estas categorías, con opciones para pilas de capas personalizadas, materiales, y acabados para satisfacer los requisitos automotrices específicos.
Materiales utilizados en la fabricación de PCBA
Los materiales seleccionados para PCBA impactan directamente el rendimiento y la longevidad.. UGPCB emplea sustratos FR-4 con alto contenido de TG, que ofrecen una excelente resistencia térmica y mecánica para condiciones debajo del capó. Los acabados superficiales como el oro por inmersión proporcionan un acabado plano., superficie fiable para soldar componentes, mientras que HASL sin plomo garantiza el cumplimiento medioambiental. láminas de cobre (0.5onzas a 6 onzas) se eligen en función de las necesidades actuales, y máscaras de soldadura en colores como verde o negro protegen contra la humedad y los rayones. Estos materiales respaldan colectivamente la durabilidad en entornos automotrices hostiles..
Características de rendimiento de PCBA automotriz
Los diseños de PCBA de UGPCB destacan en métricas de rendimiento como la estabilidad térmica (Manejo de temperaturas de hasta 170 °C con materiales de alto TG.), confiabilidad eléctrica (minimizando la pérdida de señal con impedancia controlada), y robustez mecánica (resistir vibraciones y golpes). La inclusión de pruebas de PCB y PCBA, como inspección óptica automatizada (AOI) y pruebas en circuito (TIC)—garantiza un alto rendimiento y el cumplimiento de los estándares de calidad, reducir las tasas de fracaso en las operaciones de campo.
Composición estructural de PCBA para controles de automóviles
La estructura de una PCBA para uso automotriz generalmente implica una pila de PCB multicapa., con capas internas para planos de potencia y tierra, y capas exteriores para el montaje de componentes. Vías y agujeros pasantes interconectan capas, mientras que la máscara de soldadura y la serigrafía ayudan en el montaje y la identificación.. El diseño general prioriza la compacidad y la disipación de calor., utilizando materiales como FR-4 con alto contenido de TG para mantener la integridad bajo ciclos térmicos, Lo cual es crucial para la confiabilidad a largo plazo en los automóviles..
Características y ventajas de las soluciones PCBA de UGPCB
Los productos PCBA de UGPCB se destacan por su número de capas personalizable (arriba a 12 capas), opciones de materiales versátiles (incluyendo sustratos con alto contenido de TG), y acabados ecológicos (p.ej., HASL sin plomo). Las características clave incluyen rendimiento térmico mejorado, integridad de señal superior, y cumplimiento de las normas de seguridad automotriz. Las ventajas incluyen un menor tiempo de comercialización a través de una eficiente tarjeta de circuito impreso pruebas, mayor durabilidad en condiciones extremas, y rentabilidad a través de un diseño optimizado para la producción en masa.
Proceso de producción de PCBA automotriz
El flujo de trabajo de producción comienza con el diseño y disposición de la PCB., seguido de laminación de capas utilizando sustratos FR-4 con alto contenido de TG. Se realizan patrones y revestimientos de cobre para lograr el espesor deseado., luego acabado superficial (p.ej., oro de inmersión) se aplica. Componente sigue el montaje, que involucra la aplicación de pasta de soldadura, recoger y colocar, y soldadura de reflujo. Finalmente, Pruebas rigurosas, incluidas pruebas funcionales y ambientales, garantizan que cada PCBA cumpla con las especificaciones automotrices antes de su implementación..
Escenarios de uso en vehículos modernos
Los diseños de PCBA de UGPCB se implementan en varios escenarios de control de automóviles., como los sistemas de propulsión de vehículos eléctricos, donde gestionan los controles de batería y motor; ADA, sensores y cámaras compatibles para la conducción autónoma; y sistemas en cabina, como interfaces de pantalla táctil. Estos escenarios exigen una alta confiabilidad., y las soluciones de UGPCB funcionan combinando materiales robustos con técnicas de fabricación avanzadas., Garantizar una integración perfecta en las tecnologías automotrices de próxima generación..
