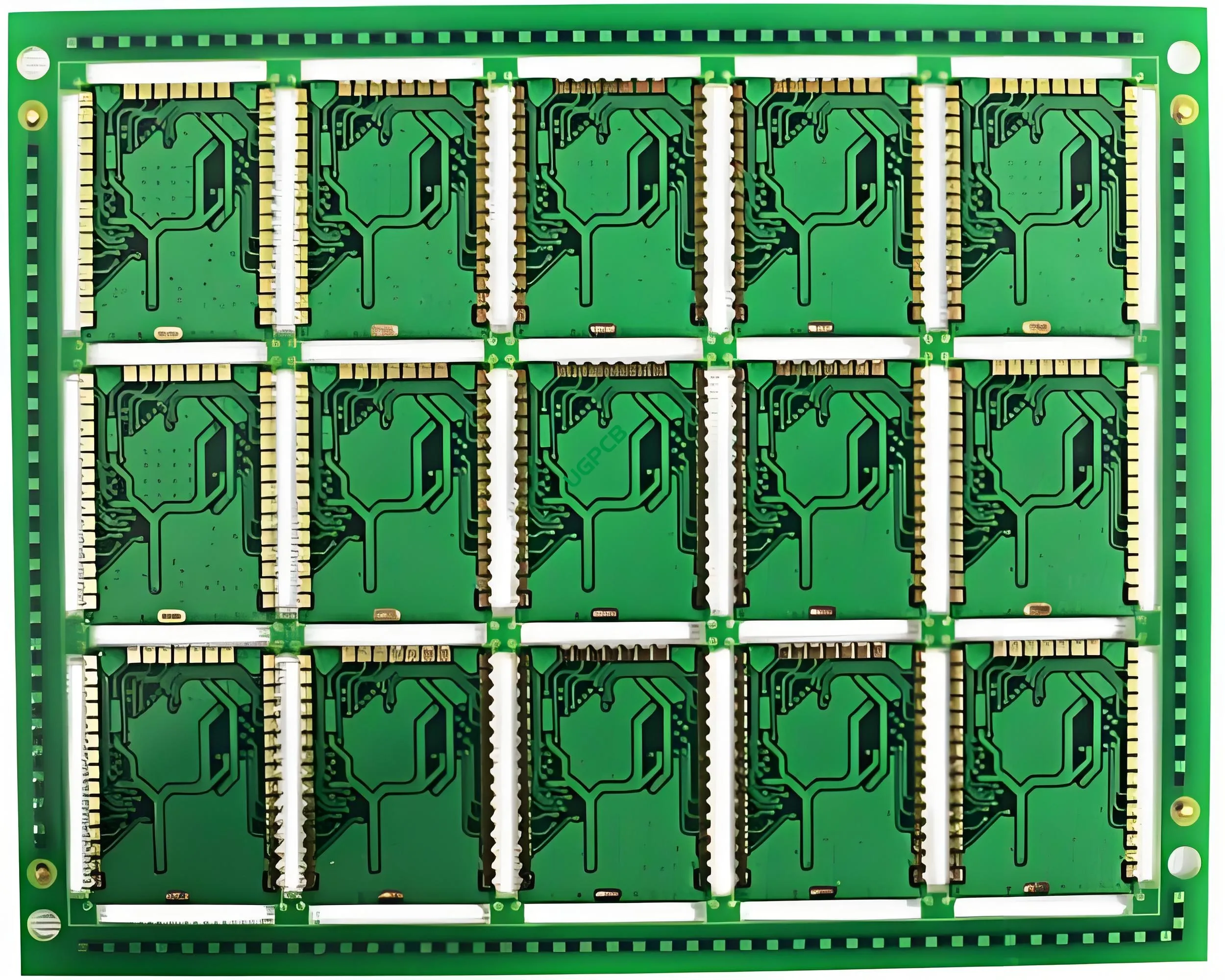

Introducere la Half Hole Car Core Multistrat PCB
Half Hole Car Core Multistrat PCB reprezintă un progres sofisticat în placa de circuit imprimat tehnologie concepută pentru a răspunde cerințelor aplicațiilor electronice complexe și de înaltă densitate. Aceste PCB-uri sunt proiectate cu precizie, combinând beneficiile ambelor standarde PCB-uri multistrat și caracteristicile unice ale modelelor cu jumătate de gaură pentru a oferi funcționalitate și fiabilitate îmbunătățite.
Definiție și cerințe de proiectare
Un PCB multistrat cu miez de mașină cu jumătate de gaură se caracterizează prin utilizarea unui miez de mașină - un tip specializat de materialul substratului— care susține jumătate de găuri, care sunt parțial placate prin găuri folosite pentru componentă cabluri sau conexiuni între straturi. Acest design permite o rutare mai complicată și un asamblare compactă, făcându-l ideal pentru aplicații în care spațiul este limitat. Cerințele de proiectare includ o atenție meticuloasă la lățimea urmei, spaţiere, și diametrele găurilor pentru a asigura performanță și fabricabilitate optime.
Principiul de lucru
Principiul de funcționare al unui PCB multistrat cu miez de mașină cu jumătate de gaură se învârte în jurul conducerii eficiente a semnalelor electrice prin straturile sale meticulos proiectate. Semnalele călătoresc de-a lungul urmelor de cupru pe diferite straturi, cu semigăuri care facilitează interconexiunile verticale între aceste straturi. Această arhitectură permite ca circuitele complexe să fie împachetate într-o amprentă mai mică fără a compromite integritatea semnalului sau a provoca diafonie.
Aplicații și clasificare
Aceste PCB -uri găsiți aplicații extinse în industriile care necesită sisteme electronice miniaturizate, dar puternice, precum telecomunicațiile, dispozitive medicale, aerospațial, și electronice de consum. Ele sunt clasificate în funcție de numărul lor de straturi, compozitia materialului, și caracteristici specifice, cum ar fi tratarea suprafeței cu aur prin imersie, care sporește lipibilitatea și rezistența la coroziune.
Material și performanță
Construit din material TG170 High TG FR4, aceste PCB-uri se laudă cu stabilitate termică și rezistență mecanică excelente, crucial pentru aplicații de înaltă performanță. Codarea culorilor verde sau albă ajută la inspecția vizuală în timpul producției. Cu o grosime finită de 0,8 mm și grosimi ale straturilor de cupru ale stratului interior și exterior atent controlate (1OZ și, respectiv, 0,5OZ), ofera un echilibru intre flexibilitate si durabilitate.
Structură și caracteristici
Structura unui PCB multistrat Half Hole Car Core cuprinde șase straturi, fiecare servind un scop specific în procesul de transmitere a semnalului. Caracteristica sa cheie constă în implementarea semigăurilor, care permit plasarea componentelor mai dense și dimensiunea redusă a plăcii. În plus, Tratamentul suprafeței cu aur prin imersie asigură o protecție superioară împotriva oxidării și îmbunătățește fiabilitatea îmbinărilor de lipit.
Proces de producție
Procesul de producție implică mai multe etape, inclusiv selecția materialului, presare în strat, găurirea semigăurilor, placare cu cupru, și procese finale de finisare, cum ar fi aplicarea tratamentului de suprafață. Tehnicile avansate de fabricație asigură un control precis asupra fiecărui aspect, de la lățimea urmei până la diametrul găurii, garantând rezultate de înaltă calitate, potrivite pentru aplicații solicitante.
Scenarii de utilizare
PCB-urile multistrat cu miez de mașină cu jumătate de gaură sunt folosite în scenarii în care sunt compacte, procesare a semnalului de mare viteză, și conectivitatea fiabilă sunt primordiale. Sunt componente integrante în sistemele avansate de comunicații, echipament medical portabil, avionică, și gadget-uri de larg consum, permițând designerilor să depășească limitele inovației, menținând în același timp fiabilitatea și performanța produsului.
