Navigieren Sie DDR5 -PCB -Designminenfelder: Ein Signalintegritäts -Master -Leitfaden

Einführung: Die Kriegsführung in Millimeter im DDR5-Leiterplattendesign

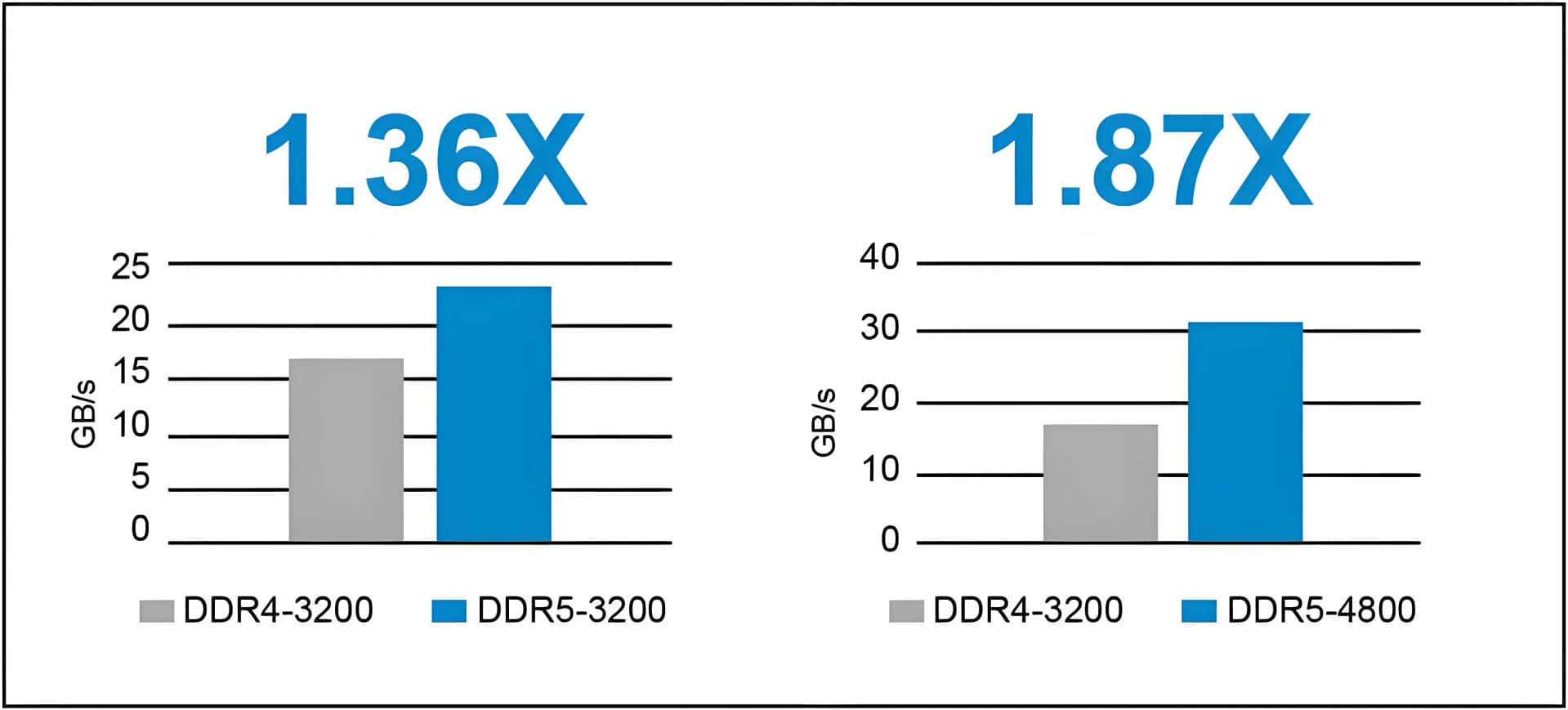

Der Sprung von DDR4 auf DDR5 markiert eine Paradigmenverschiebung: Die Signalraten steigen aus 3,200 Mt/s zu 6,400 MT/S, während die Betriebsspannungen auf 1,1 V sinken. Diese doppelte Herausforderung verändert sich Leiterplatte Routing von Simple Connectivity Engineering in Millimeter-Maßstab in Präzisionskriegsführung. Branchendaten zeigen das 80% von DDR5 -Designfehlern stammen aus Routing -Problemen, mit 90% durch Vor-Layout-Simulation vermeidbar. In diesem Artikel wird fünf kritische DDR5 -Routing -Fallstricke angelegt, unterstützt durch empirische Daten und Fallstudien, Bereitstellung umsetzbarer Lösungen für PCB -Profis.

1. DDR5 Physikalische Eigenschaften: Warum herkömmliche PCB -Designmethoden scheitern

1.1 Signalrate und Bandbreite Revolution
Für DDR5-6400, Die effektive Taktfrequenz erreicht 3,200 MHz, mit Kantenraten so schnell wie 0.5 ps (20-80% Anstiegszeit). Dies löst sich aus:

• Verschärfte Hauteffekt: Hochfrequenzströme konzentrieren sich auf Leiterflächen, Reduzierung der effektiven Kupferdicke auf 0.66 μm at 10 GHz.

• Dielektrikum Eskalation Eskalation: FR4 -Substrate einen Verlusttangenten aufweisen (Df) von 0.02 bei 10 GHz, Ursache >3 DB/Zoll -Signaldämpfung.

Formelvalidierung (Hauttiefe):

Bei F = 10 GHz, Δ≈0,66 μm,Traditionelle 1oz Kupfer lassen (35 μm) mit <2% Verwendung.

2. Fünf DDR5 -Routing -Minenfelder und Gegenmaßnahmen

2.1 Minenfeld 1: Timing -Fehler - die Überlebensschwelle von ± 15 PS

Auswirkungen: Eine 5-mil-Länge-Nichtübereinstimmung führt zu einer Verzögerung von ± 12 PS, kollabierende horizontale Augenbreite durch 30%.

Fallstudie: Ein GPU -Design erlitt einen Abbau von BER von 10–1210–12 Zu 10–710–7 Aufgrund des 8-mil-DQ/DQS-Versatzes.

Lösungen:

• 3D Routing -Kompensation: Ersetzen Sie 90 ° -Meener durch 45 ° -Serpentine, Reduzierung der parasitären Kapazität durch 30%.

• Dynamische Timing -Kalibrierung: Führen Sie Monte Carlo -Simulationen durch (Trittfrequenz Sigrität) Abdeckung von ± 10% Prozessvariationen.

Formel (Zeitspanne):

T_Marge= T_Zyklus-(T_CO+T_Flug+T_Jitter)

Für DDR5-6400 (T_Zyklus= 0,3125 ), Systemwarnungen auslösen wenn T_Marge<50 psT_Marge​<50 ps.

2.2 Minenfeld 2: Impedanzdiskontinuität - das 5ω -Signal Tsunami

Risiko: Über Impedanz -Fehlanpassung Ursachen >15 DB -Renditeverlust, Einstürzende vertikale Augenhöhe durch 40%.
Daten: Jeweils unoptimiert durch Adds 0.2 DB -Einfügungsverlust bei 5 GHz.

Lösungen:

• Über Revolution: Implementieren Sie Laserblind-Vias (≤ 4mil) mit Antipad -Kompensation, Einschränkungsimpedanzschwankung auf ± 3 Ω.

• PAD -Optimierung: Verwenden Sie elliptische Pads (1.5:1 Seitenverhältnis) kapazitive Effekte zu reduzieren durch 20%.

Formel (Über Impedanzmodell):

Zvia ~ 87ϵr · ln⁡(5.98H/(0.8D1+D2))Züber​≈ϵR​​⋅ln(5.98H/(0.8D1​+D2​))87​

Wo $H$: dielektrische Dicke, D1_​: über Durchmesser, D_2​: Paddurchmesser.

2.3 Minenfeld 3: Verzögerung der Verringerung-der 0,1ps/mm-Schmetterlingseffekt

Fasergewebeeffekt: Dielektrizitätskonstante Variation (Δϵr = 0,3DϵR​=0.3) aus Glasfaser -Periodizität verursacht 0.6 PS/Zoll Verzögerungsversatz.

Lösungen:

• Z-Achsenausrichtung: Routenbyte-Gruppen-Signale bei ± 45 ° Winkel, um die dielektrische Anisotropie abzubrechen.

• Vergleichskompensation: Vorlast -Substrat DK/DF -Daten in EDA -Tools zur automatischen Verzögerungskorrektur.

2.4 Minenfeld 4: Power Ripple - die 1MV -Kernkettenreaktion

Empfindlichkeit: 50MV Ripple bei 1,1 V erhöht den Fahrer Jitter nach 20%.

Simulation: Die PDN -Zielimpedanz muss ≤ 2 Mω@100 MHz - 5x strenger sein als herkömmliche Designs.

Lösungen:

• 3D Kondensatormatrix: Einsetzen 0,1 μf (0402) + 10nf (0201) Kondensatoren in der Nähe von ICs, Abdeckung 10 KHz - 2 GHz.

• Mikro-Koper-Säulen: Einbetten Sie 200 & mgr; m-Säulen unter BGAs ein, Schneiden von Schleifeninduktivität durch 30%.

2.5 Minenfeld 5: Störung des Rückwegpfads - die unsichtbare EMI -Bombe

EMI -Risiko: Zerbrochene Referenzebenen erzeugen Common-Mode-Rauschen, überschreiten EMI -Grenzen durch 10 db.

Lösungen:

• Bodennähte: Platzieren Sie gemahlene Vias (≤ 0,1o) jeder 100 mil zwischen Signalschichten.

• Überbrückung von Split-Ebenen: Verwenden Sie begrabene Kondensatoren (z.B., AVX 0402B) Für 10 NF -Kopplung über Power Splits.

3. DDR5 Design Golden Regeln: Formeln und Toolchains

3.1 Über Stubbeschränkung:​Für DDR5-6400 (F = 3,2 GHz) auf fr4: Stummel_Max≤ 13,7 mm.

3.2 Differentialpaartoleranz:

​​Mit T_Ui= 0,3125 ns Und $\text{ns}$: ΔL ≤ 1,9 mil.

3.3 PDN -Impedanzziel:

​Für 50mV Ripple und 10A Transientenstrom: Z_Ziel≤ 5 MΩ.

4. PCB -Konstruktionsprozess neugineering: Von Versuch und Irrtum bis hin zu simulationsgetriebenen

4.1 Topologieplanung:

• Modell VIAS in HFSS; Optimieren Sie die Antipad -Dimensionen.

• Extrahieren Sie die Stackup -Impedanz über Siwave; Bauen Sie S-Parameter-Bibliotheken auf.

4.2 Routing -Ausführung:

• Aktivieren Sie Echtzeit-Impedanzkontrollen in Allegro; Verstöße gegen die Autoflagge.

• Durchsetzen.

4.3 Validierung:

• Führen Sie Augendiagrammtests durch (Keysight -Anzeigen) mit ≥70 mV Augenhöhe.

• Messen Sie TDR -Kurven; Grenzeimpedanzschwankungen auf ± 5% begrenzen.

Abschluss: Der “Dreikörper” Gesetz des DDR5 -Designs

Unter GHz-Geschwindigkeit, Hügel -Nuic, und Mikron-Toleranzbeschränkungen, DDR5 -LCB -Design tritt ein “Quantenmechanik” Epoche. Sieg in der Signalintegrität Kriegsführung fordert die Konvergenz der Materialwissenschaft (Low-DK-Substrate), fortgeschrittene Prozesse (MSAP), und Simulation Meisterschaft.
