Als smarte Wearables, Automobilelektronik, und Outdoor-Drohnen werden allgegenwärtig, Es bleibt eine anhaltende Herausforderung: wie man sicherstellt Leiterplatte Zuverlässigkeit in rauen Umgebungen mit hoher Luftfeuchtigkeit, Salzsprühnebel, oder sogar direktes Eintauchen. Traditionelle Schutzbeschichtungen, trotz ihres Namens, oft aufgrund von Problemen wie Blasen zu kurz kommen, nicht abgedeckte Bereiche, Umweltbedenken, und schwierige Nacharbeit. Heute, Eine nanotechnologische Revolution, die durch plasmaunterstützte chemische Gasphasenabscheidung vorangetrieben wird, verändert diese Landschaft grundlegend. Dieser Artikel untersucht PECVD-Vakuum-Nanobeschichtung Technologie und demonstriert, wie sie 360-Grad-Schutz und außergewöhnliche Kosteneffizienz erreicht, Positionierung als optimaler Ersatz für herkömmliche Methoden.
Von der Beschichtung im Mikrometerbereich zum Wachstum im Nanobereich: Der Kern der PECVD-Technologie
Herkömmliche Schutzbeschichtungen basieren auf einem „Nassbeschichtungsverfahren“., Verwendung von flüssigen Lösungsmitteln, die physikalisch über die Oberfläche fließen. Die resultierende Dicke liegt typischerweise zwischen 20 Und 50 Mikrometer. Diese Methode führt häufig zu unbedeckten „toten Zonen“ und Blasen in engen Räumen unter hoher Dichte Komponenten oder BGA-Chips. Im Gegensatz, Die PECVD-Technologie von UGPCB stellt einen grundlegenden Wandel dar.
PECVD steht für plasmaunterstützte chemische Gasphasenabscheidung. In einer Vakuumkammer, Ein hochfrequentes elektromagnetisches Feld erzeugt Plasma, welches flüssige polymere inerte Materialien ionisiert (Monomere) und lagert sie auf der PCBA-Oberfläche ab. Durch eine chemische In-situ-Reaktion entsteht ein unsichtbarer dünner Film im Nanomaßstab. Dieser Film wird nicht nur befestigt, sondern verbindet sich chemisch mit dem Substrat, sorgt für eine außergewöhnliche Haftfestigkeit.
Strukturell, Die Nanobeschichtung von UGPCB basiert auf einem ausgeklügelten Mehrschichtdesign:
-
Haftschicht: Gewährleistet eine hervorragende Haftfestigkeit zwischen der Folie und den PCB-Materialien (inklusive Gold, Kupfer, und Formmasse).
-

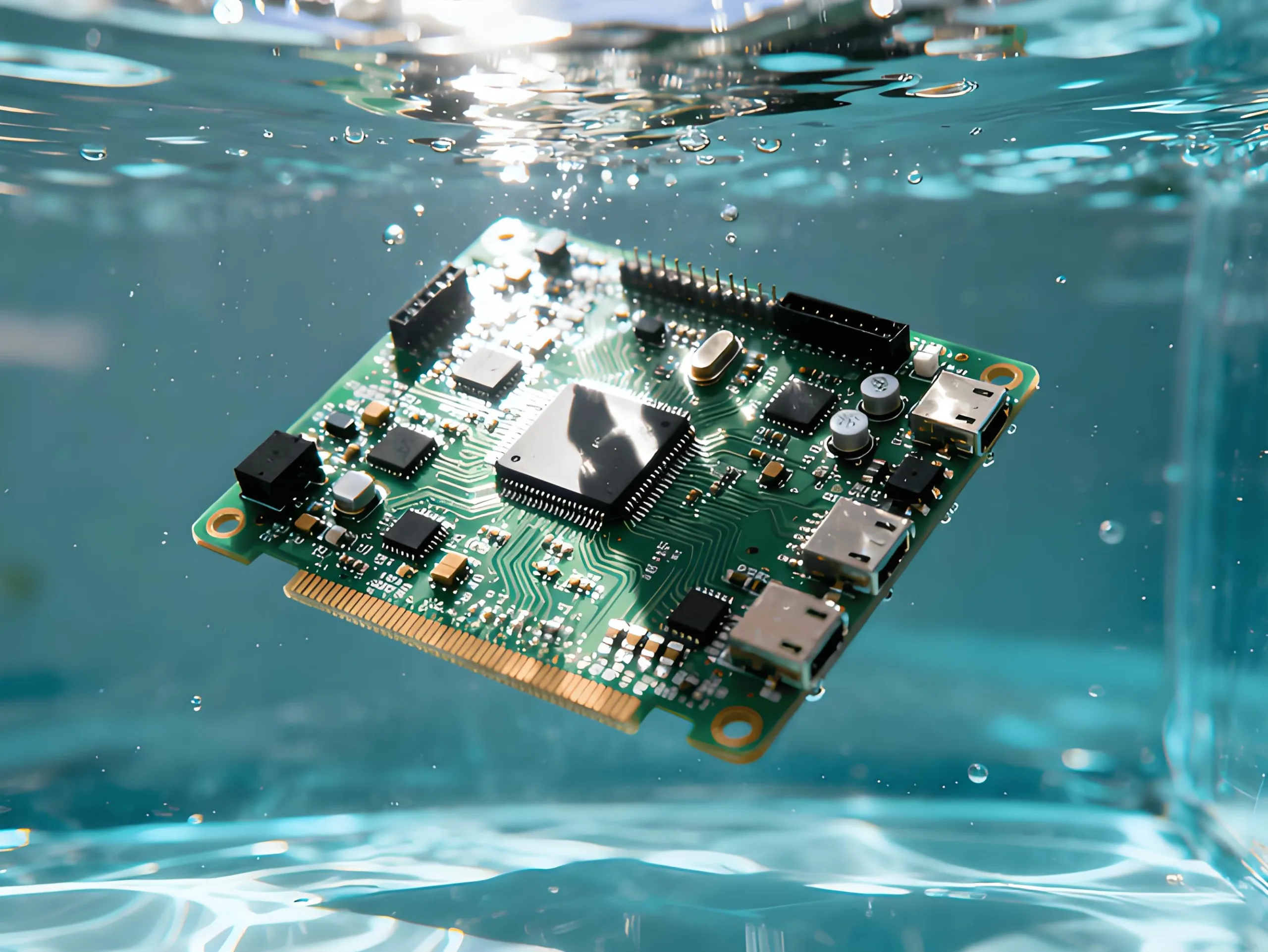

Korrosionsschutzschicht: Blockiert das Eindringen von Feuchtigkeit von außen, Salzsprühnebel, und Chemikalien.
-

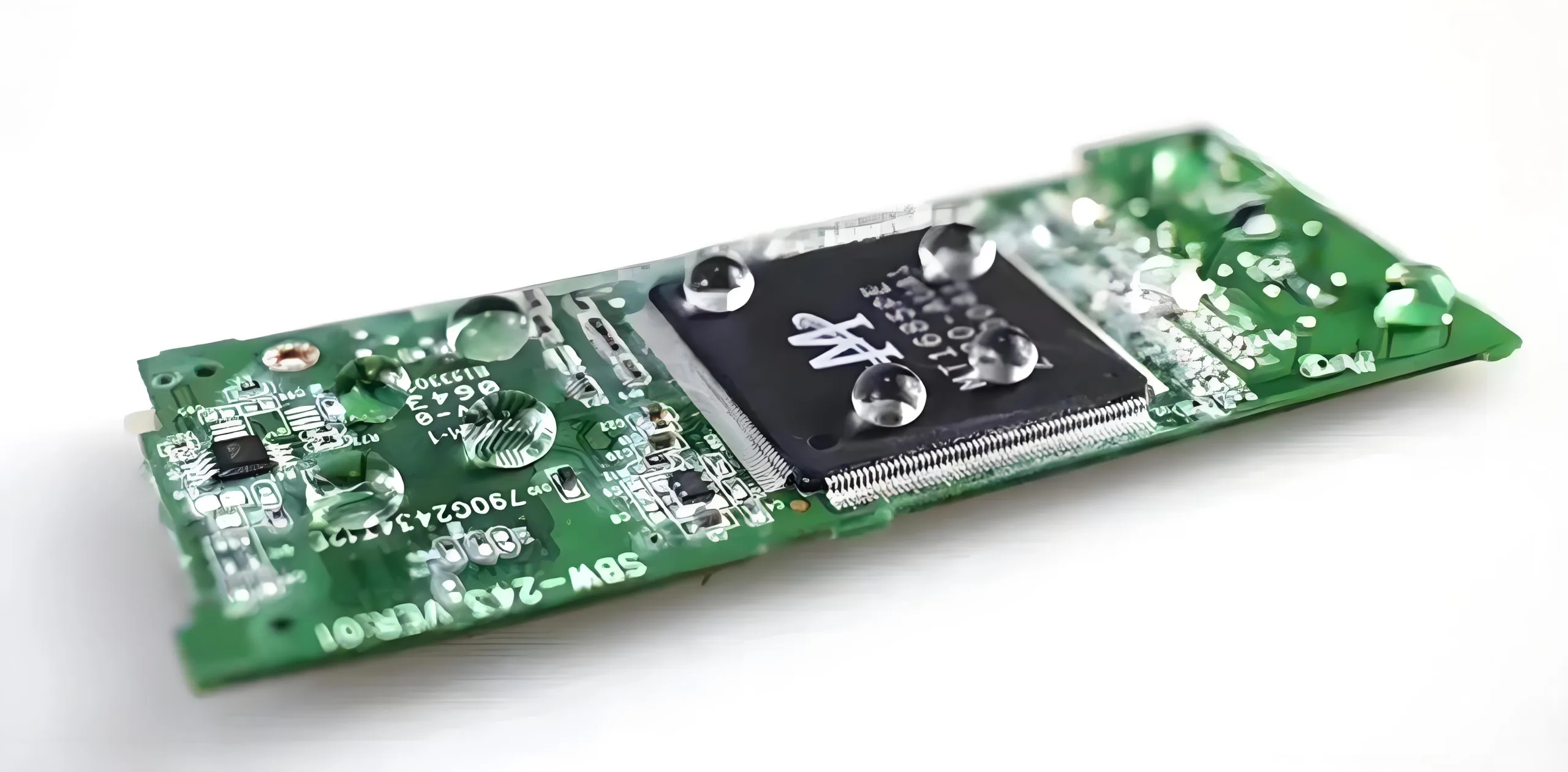

Hydrophobe Oberschicht: Erzeugt eine mikroskalige raue Oberflächenstruktur, Es entsteht der „Lotuseffekt“, bei dem flüssiges Wasser perlt und sich nicht ausbreiten kann.
Diese dreischichtige Struktur sorgt für eine vollständige Kapselung. Die Gesamtdicke wird im Nanomaßstab gesteuert – typischerweise zwischen 300 Und 2,500 Nanometer gemäß IPC-Standards für den PCBA-Schutz – was etwa einem Hundertstel der Dicke herkömmlicher Beschichtungen entspricht. Folglich, es hat einen vernachlässigbaren Einfluss auf die Wärmeableitung und die elektrische Leistung.
Validierung von Daten und Standards: Warum Ingenieure sich für PECVD entscheiden
Die Bewertung eines Schutzprozesses erfordert die Bewertung seiner Leistung nach strengen Standards. Im Vergleich zu herkömmlichen Methoden, Die PECVD-Nanobeschichtung bietet mehrere entscheidende Vorteile:
Konforme Abdeckung und Zuverlässigkeit
Herkömmliche Sprühmethoden leiden unter Schatteneffekten wie dem Faradayschen Käfigeffekt. Jedoch, PECVD ist ein Abscheidungsprozess, der unter Vakuum durchgeführt wird. Gasmoleküle können praktisch überall eindringen, Abdeckung der Komponentenunterseiten und winziger Lücken für 360-Grad-Schutz. Gemäß den strengen Isolationswiderstandstests gemäß IPC-TM-650 2.6.3.4, Der durch PECVD gebildete dichte Film hemmt wirksam die elektrochemische Migration in feuchten Umgebungen. Dadurch wird sichergestellt, dass der Isolationswiderstand zwischen Leitern durch Feuchtigkeit nicht wesentlich beeinträchtigt wird.
Umweltverträglichkeit und Langlebigkeit
Herkömmliche Schutzlacke basieren häufig auf Lösungsmitteln, enthält einen hohen Anteil an flüchtigen organischen Verbindungen. Für einige Materialien gelten in bestimmten Märkten sogar Beschränkungen durch Umweltvorschriften. Umgekehrt, Die im PECVD-Verfahren verwendeten festen oder flüssigen Quellen sind inerte Polymermaterialien. Der Produktionsprozess erzeugt keine VOC-Emissionen und entspricht vollständig RoHS, ERREICHEN, und andere EU-Zertifizierungen. Das zeigen unabhängige Tests PCBA-Boards Mit dieser Nanobeschichtung geschützt, hält es Salznebel und Alterung über zehn Jahre stand.
Wärmeableitung und elektrische Leistung
Die dickere Beschichtung im Mikrometerbereich herkömmlicher Schutzlacke wirkt wie eine Decke auf der Leiterplatte, Wärme einfangen. Denn der PECVD-Film ist extrem dünn (nanoskalig), Anwendungsdaten von UGPCB zeigen eine deutlich bessere Wärmeableitung im Vergleich zu herkömmlichen Verfahren. Zusätzlich, aufgrund der verwendeten inerten Materialien, Die Folie verfügt über eine hohe Spannungsfestigkeit und verursacht nahezu keinen Signalverlust bei der Hochfrequenzübertragung, Dadurch werden die mit älteren Methoden verbundenen Probleme hinsichtlich der elektrischen Leistung effektiv gelöst.
Kosteneffizienz: Gesamtbetriebskosten und Nacharbeitsraten
In der Fertigung, Die Prozessentwicklung wird sowohl von der Qualität als auch von den Kosten bestimmt. Die Anfangsinvestition für die Vakuum-Nanobeschichtungsausrüstung von UGPCB könnte jedoch höher sein, Die Gesamtbetriebskosten liegen oft unter denen herkömmlicher Methoden.
| Kostenkomponente | Traditionelle Schutzbeschichtung / Selektive Beschichtung | PECVD-Vakuum-Nanobeschichtung |
|---|---|---|
| Materialkosten | Niedrigerer Stückpreis, aber geringe Auslastung; erfordert Maskierung/Demaskierung | Hohe Ausnutzung flüssiger Quellen, minimaler Abfall |
| Arbeit & Energie | Erfordert Vorheizen, Heilung, und längere Produktionslinien; hoher Energieverbrauch | Einstufiger Prozess bei Raumtemperatur; automatisierte Ein-Knopf-Bedienung; Einzelzykluszeit 0,5–1 Stunde |
| Nacharbeitskosten | Nacharbeiten sind äußerst schwierig, Es ist eine chemische Entlackung erforderlich, die häufig die Platine beschädigt | Die Beschichtung wird auf der Oberfläche abgeschieden; Lötmittel kann in die Folie eindringen, oder eine lokalisierte Mikroverarbeitung ist möglich; Die Erfolgsquote bei Nacharbeiten verbessert sich um mehr als ein Vielfaches 90% |
| Gesamtkosten | Niedrigere explizite Kosten, aber höhere versteckte Kosten durch Schrott | Gesamtkosten vergleichbar oder sogar niedriger als bei herkömmlicher Beschichtung |
Bewerbungen und Vorgehensweise
Die PECVD-Nanobeschichtungstechnologie geht jetzt über den Spritzschutz von Unterhaltungselektronik hinaus (wie Telefone und Ohrhörer) bis hin zu hochzuverlässigen Sektoren wie Automotive-Domänencontrollern, Intelligente Schlösser, LED-Anzeigen für den Außenbereich, und medizinische Beatmungsgeräte. In Roboterstaubsaugern, Diese Technologie hat die Ausfallraten bei hohen Temperaturen reduziert, Bedingungen mit hoher Luftfeuchtigkeit durch 30%.
Wenn Sie nach einer leistungsstarken PCBA-Schutzlösung suchen und Mustertests anfordern oder ein Angebot erhalten möchten, Bitte wenden Sie sich an das professionelle UGPCB-Team. Als vertrauenswürdiger Lieferant von PCBA-Nanobeschichtungen, Wir bieten integrierte Dienstleistungen inklusive Ausrüstung an, Formulierungen, und Auftragsfertigung. Fordern Sie noch heute ein Angebot an und statten Sie Ihre Produkte mit einem „Nano-Regenmantel“ aus.
Abschluss
Da elektronische Produkte immer stärker miniaturisiert werden, Integration, und Zuverlässigkeit, Die Ära der traditionellen Schutzlacke geht zu Ende. PECVD-Vakuum-Nanobeschichtung, mit seiner Dichte auf atomarer Ebene, Umweltverträglichkeit, überlegene Wärmeableitung, und wettbewerbsfähige Gesamtkosten, etabliert sich als Benchmark-Prozess für den PCBA-Schutz der nächsten Generation. Bei der Wahl einer Nanobeschichtung geht es nicht nur um die Wahl einer Schutzschicht; Es stellt sicher, dass Ihre Produkte in anspruchsvollen Umgebungen dauerhaft wettbewerbsfähig bleiben.
