Leiterplatte für Kfz-Instrumente | Hochzuverlässige Leiterplatte für Dashboards & Cluster

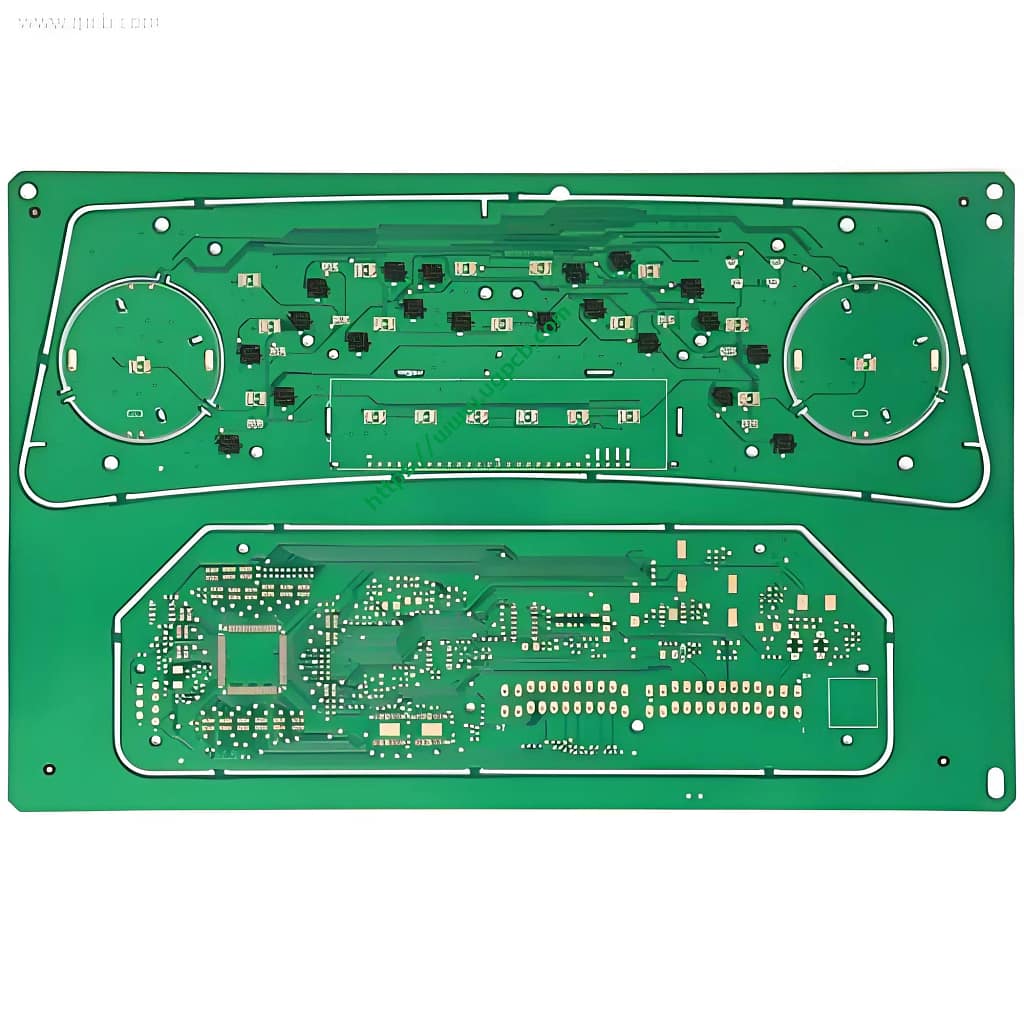

1. Leiterplatte für Kfz-Instrumente Überblick

Unsere Automotive-Instrumentenplatine ist eine Hochleistungsplatine Leiterplatte speziell für die hohen Anforderungen von Fahrzeug-Armaturenbrettsystemen entwickelt, einschließlich Kombiinstrumenten und Anzeigeeinheiten. Bei der Entwicklung stehen Zuverlässigkeit und Präzision im Mittelpunkt, Das Leiterplatte sorgt für einen stabilen Betrieb kritischer Messgeräte, Warnleuchten, und digitale Anzeigen, auf die Fahrer jeden Tag angewiesen sind. Bei UGPCB, Wir sind auf die Herstellung von Leiterplatten spezialisiert, die den strengen Qualitäts- und Haltbarkeitsstandards der Automobilindustrie entsprechen, Das macht uns zu Ihrem vertrauenswürdigen Partner für Automotive-Leiterplatten und Leiterplatte Lösungen.



2. Was ist eine Kfz-Instrumentenplatine??

Eine Kfz-Instrumentenplatine ist das zentrale Nervensystem der Instrumententafel eines Fahrzeugs. Dabei handelt es sich um eine spezielle Leiterplatte, die elektronische Komponenten wie Mikrocontroller miteinander verbindet und eine stabile Plattform dafür bietet, Sensoren, LED-Anzeigen, und Displaytreiber. Diese Leiterplatte ist für die Verarbeitung der Daten verschiedener Fahrzeugsensoren und die genaue Darstellung von Informationen wie der Geschwindigkeit verantwortlich, Motordrehzahl, Kraftstoffstand, und Motortemperatur an den Fahrer weiter. Die Zuverlässigkeit dieser Leiterplatte ist für die Fahrzeugsicherheit und -funktionalität von größter Bedeutung, unterstreicht die Bedeutung hoher Qualität Leiterplattenherstellung Und PCBA-Montagedienste.

3. Design-Schlüsselpunkte

Beim Design dieser Leiterplatte steht die Signalintegrität im Vordergrund, Thermalmanagement, und langfristige Zuverlässigkeit in rauen Umgebungen.

• Materialauswahl: Die Verwendung von S1000-2 TG170 FR4 Das Material bietet eine hohe Glasübergangstemperatur (Tg), unerlässlich, um den erhöhten Temperaturen in Fahrzeugkabinen standzuhalten.

• Spur und Raum: Mit einer minimalen Leiterbahnbreite und einem Mindestabstand von 6 mil (0.15mm), Das Design unterstützt eine dichte Schaltungsanordnung, Dies ermöglicht eine kompakte und funktionsreiche Instrumententafel.

• Kupferdicke: Eine standardmäßige Kupferdicke von 1 Unze gewährleistet eine gute Strombelastbarkeit und Herstellbarkeit.

• Oberflächenbeschaffung: Das organische Lötbarkeitskonservierungsmittel (OSP) Oberflächenbehandlung bietet eine flache Oberfläche, Die ebene Oberfläche ist ideal für Fine-Pitch-Komponenten und bietet eine hervorragende Lötbarkeit PCBA-Montage Verfahren.

4. Wie es funktioniert

Die Automotive Instrument PCB fungiert als Informationsdrehscheibe. Elektrische Signale von Fahrzeugsensoren (z.B., Fahrzeuggeschwindigkeitssensor, Kühlmitteltemperatursensor) werden an die Platine übertragen. Integrierte Schaltkreise auf der Platine, wie zum Beispiel ein Mikrocontroller, verarbeiten diese Signale. Die Leiterplatte leitet die verarbeiteten Daten dann an die entsprechenden Ausgabegeräte weiter – Schrittmotoren für analoge Messgeräte, LED-Treiber für Warnleuchten, oder digitale Schnittstellen für LCD-/LED-Bildschirme – was zur Echtzeitanzeige von Fahrzeugmetriken für den Fahrer führt.

5. Hauptanwendungen und Verwendungszwecke

Diese Leiterplatte wurde speziell für entwickelt Automobilelektronik, mit seiner primären Verwendung in:

• Kombiinstrumente (Analog und digital)

• Zentrale Informationsdisplays

• Warn- und Anzeigetafeln

• Heads-Up-Display (HUD) Steuergeräte

• Telematik-Steuergeräte

6. Einstufung

Leiterplatten können auf verschiedene Arten klassifiziert werden. Dieses spezielle Produkt fällt in die folgenden Kategorien:

• Für Schichtzahl: Eine 2-Lagen-Leiterplatte, bietet eine robuste und kostengünstige Lösung für viele Instrumentenanwendungen im Automobilbereich.

• Nach Materialtyp: Eine FR4-Leiterplatte mit hohem Tg, Dies weist auf eine verbesserte thermische Zuverlässigkeit hin.

• Durch Anwendung: Ein engagierter Automobil-Leiterplatte, Entwickelt, um branchenspezifische Standards wie IPC-6012 und AEC-Q100 für Komponenten zu erfüllen.

7. Materialien verwendet

Das Kernmaterial ist entscheidend für die Leistung der Leiterplatte.

• Grundmaterial: S1000-2 TG170 FR4. Dies bezeichnet ein halogenfreies Laminat mit einer Glasübergangstemperatur (Tg) von 170°C. Der hohe Tg-Wert sorgt dafür, dass die mechanische Stabilität der Platte auch bei hoher thermischer Belastung erhalten bleibt, verhindert Delaminierung oder Verformung, was für die langfristige Zuverlässigkeit von entscheidender Bedeutung ist Automobil-PCBA Produkte.

8. Wichtige Leistungsmerkmale

Diese Leiterplatte ist darauf ausgelegt, eine konstante Leistung zu liefern:

• Hohe thermische Beständigkeit: Das TG170-Material gewährleistet eine stabile Leistung in Umgebungen mit hohen Temperaturen.

• Hervorragende Signalintegrität: Präzise Kontrolle über Leiterbahnbreite und -abstand minimiert Signalverlust und Übersprechen.

• Langfristige Zuverlässigkeit: Die OSP-Veredelung und das hochwertige Grundmaterial sorgen für eine robuste Beständigkeit gegenüber Umwelteinflüssen, Gewährleistung einer langen Betriebslebensdauer.

• Mechanische Stärke: Eine fertige Dicke von 1,2 mm bietet eine steife und langlebige Struktur, die den in Fahrzeugen üblichen Vibrationen und Stößen standhält.

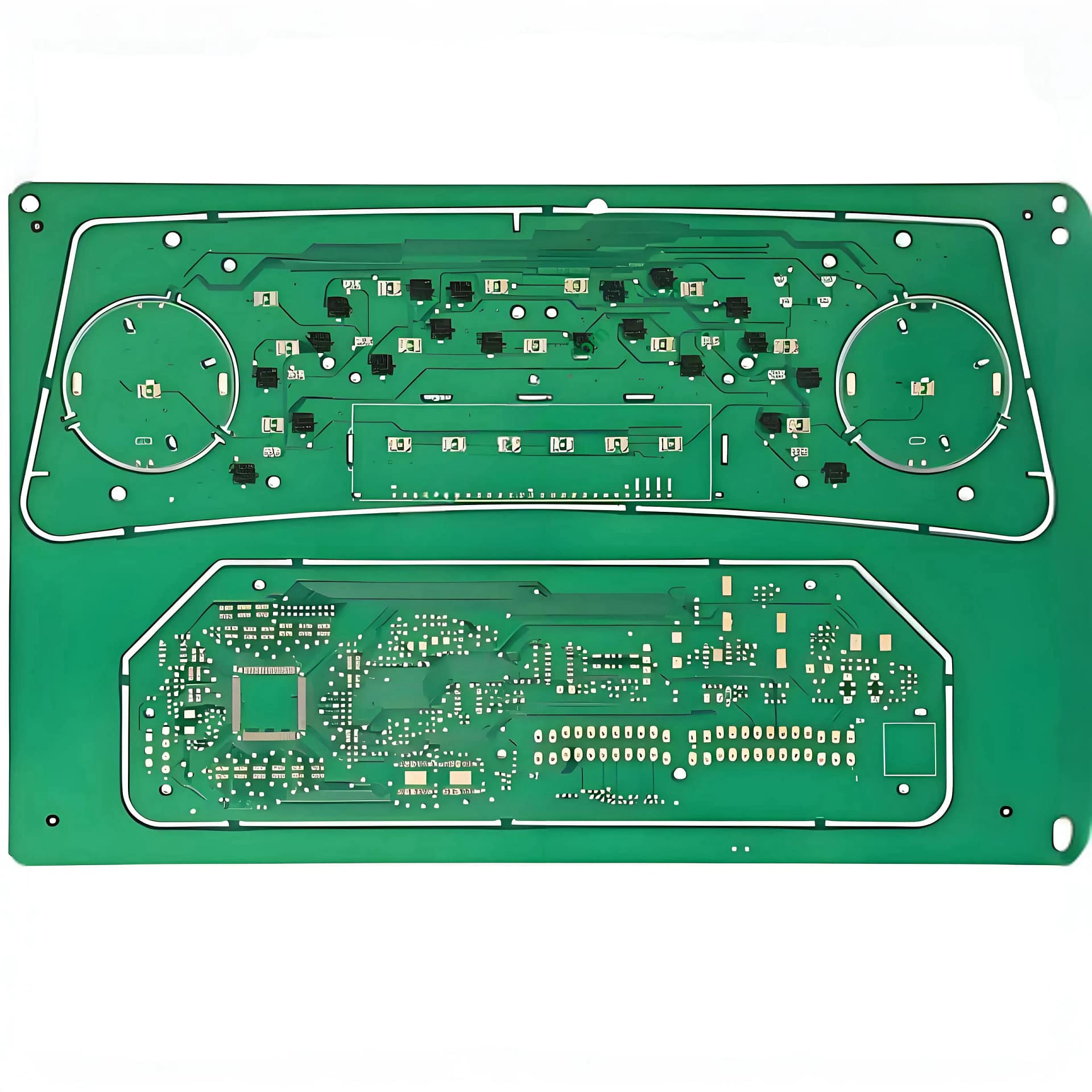

9. Physische Struktur

Die Struktur dieser zweischichtigen Leiterplatte für Automobilinstrumente wird durch ihre Schlüsselparameter definiert:

• Schichtzahl: 2 Schichten

• Fertige Dicke: 1.2mm

• Kupferdicke: 1oz (ca. 35µm) auf jeder Schicht

• Farbe der Lötmaske: Grün oder Weiß (Wird häufig für hohen Kontrast und bessere Lesbarkeit verwendet)

• Oberflächenbeschaffung: OSP (Bio -Lötlichkeitsschutz)

10. Unterscheidungsmerkmale & Vorteile

• Zuverlässigkeit auf Automobilniveau: Entwickelt mit Materialien und Prozessen, die den hohen Standards der Automobilindustrie entsprechen.

• Optimiert für die Montage: Die OSP-Oberfläche und das kontrollierte Impedanzdesign ermöglichen einen reibungslosen und ertragreichen Betrieb PCBA-Montage Verfahren.

• Thermische Robustheit: Das FR4-Material mit hoher Tg verhindert ein Versagen bei Temperaturwechsel, eine gemeinsame Herausforderung in Automobil-PCB-Anwendungen.

• Kompaktes Design: Fine-Line-Technologie (6mil Trace/Raum) ermöglicht eine Miniaturisierung des Kombiinstruments.

11. Überblick über den Produktionsprozess

Unsere Produktion folgt einem stringenten, IPC-konformer Workflow zur Qualitätssicherung:

1. Materialvorbereitung & Bohren: Das TG170 FR4-Laminat wird geschnitten und gebohrt, um Durchkontaktierungen und Montagelöcher zu erzeugen.

2. Musterung & Radierung: Ein Fotolithographieprozess definiert das Schaltungsmuster, und unerwünschtes Kupfer wird weggeätzt, um präzise Spuren zu bilden.

3. Laminierung & Aushärten: (Für Mehrschichtplatten; Diese 2-Lagen-Platine durchläuft einen einfacheren Prozess des Aufbringens einer Lötmaske).

4. Lötmaskenanwendung: Die grüne oder weiße Lötmaske wird aufgetragen, um die Kupferleiterbahnen zu schützen und lötbare Bereiche zu definieren.

5. Oberflächenbearbeitung: Die OSP-Beschichtung wird aufgetragen, um die Kupferpads vor Oxidation zu schützen und die Lötbarkeit sicherzustellen.

6. Siebdruckdruck: Bauteilbezeichnungen und Logos werden aufgedruckt.

7. Elektrische Tests & Endinspektion: Jedes Board wird durchlaufen automatisierte optische Inspektion (AOI) und elektrische Tests zur Überprüfung von Durchgang und Isolierung, Gewährleistung einer Mängelfreiheit Kfz-Instrumentenplatine.

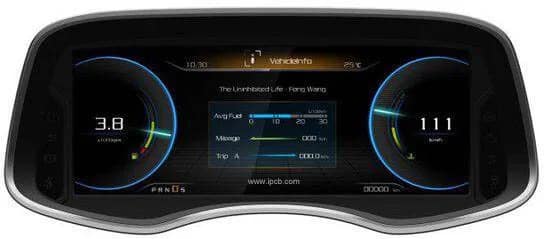

12. Typische Nutzungsszenarien

Diese Leiterplatte wird idealerweise im Herzen des Armaturenbretts eines Fahrzeugs eingesetzt. Es wird direkt hinter der Frontplatte des Kombiinstruments montiert, Schnittstelle zu Folgendem:

• Schrittmotoren die die Zeiger analoger Tachometer und Drehzahlmesser steuern.

• LED- und LCD-Anzeigen die den Kilometerstand anzeigen, Daten des Bordcomputers, und Gangposition.

• Warnlampen oder LEDs für Indikatoren wie Check Engine, Öldruck, und Batteriewarnungen.

• Anschlussbuchsen die das Kombiinstrument mit dem Hauptkabelbaum des Fahrzeugs verbinden.
