Überblick über Carbon -Tinten -PCB
Carbon Tinte PCB (Leiterplatte) ist eine PCB, bei der leitfähige Tinte auf Kohlenstoffbasis (als Kohlenstofftinte bezeichnet) wird mit dem PCB. Da der Markt nach Anforderungen der Reduzierung der PCB -Produktionskosten weiter steigt, Das Ersetzen teurer goldener Schlüssel durch Carbonölschlüssel ist ein allgemeiner Trend geworden. Carbon Oil Board ist eine häufig verwendete Oberflächenbehandlungsmethode für Einzel- und Doppel -PCBs, Gewährleistung eines zuverlässigen langfristigen Betriebs durch Prozesse wie Inspektion, Testen, und Burn-In-Tests.
Eigenschaften und Verwendungszwecke von Carbon -Tinten -PCB
Eigenschaften von Kohlenstofftinte
Kohlenstofftinte zeigt eine starke Haftung, Widerstand schälen, und Widerstand tragen, stand bis zu ≥1 Millionen Zyklen und eine Widerstandsänderungsrate ≤ 10%. Im Vergleich zu anderen Metallen, Der quadratische Widerstand von leitfähiger Paste ist relativ groß, Die quadratische Widerstand der Kohlenstoffölplatte kann jedoch im Allgemeinen bei ≤ kontrolliert werden 20 Ohm, Anbieten hoher Kosten-Performance. Leitpasten sind für die elektronische Komponentenverpackung von entscheidender Bedeutung, Elektroden, und Verbindungsverbindung, In erster Linie bestehende altern (leitfähige Tinte).
Anwendungen von Carbon -Tinten -PCB

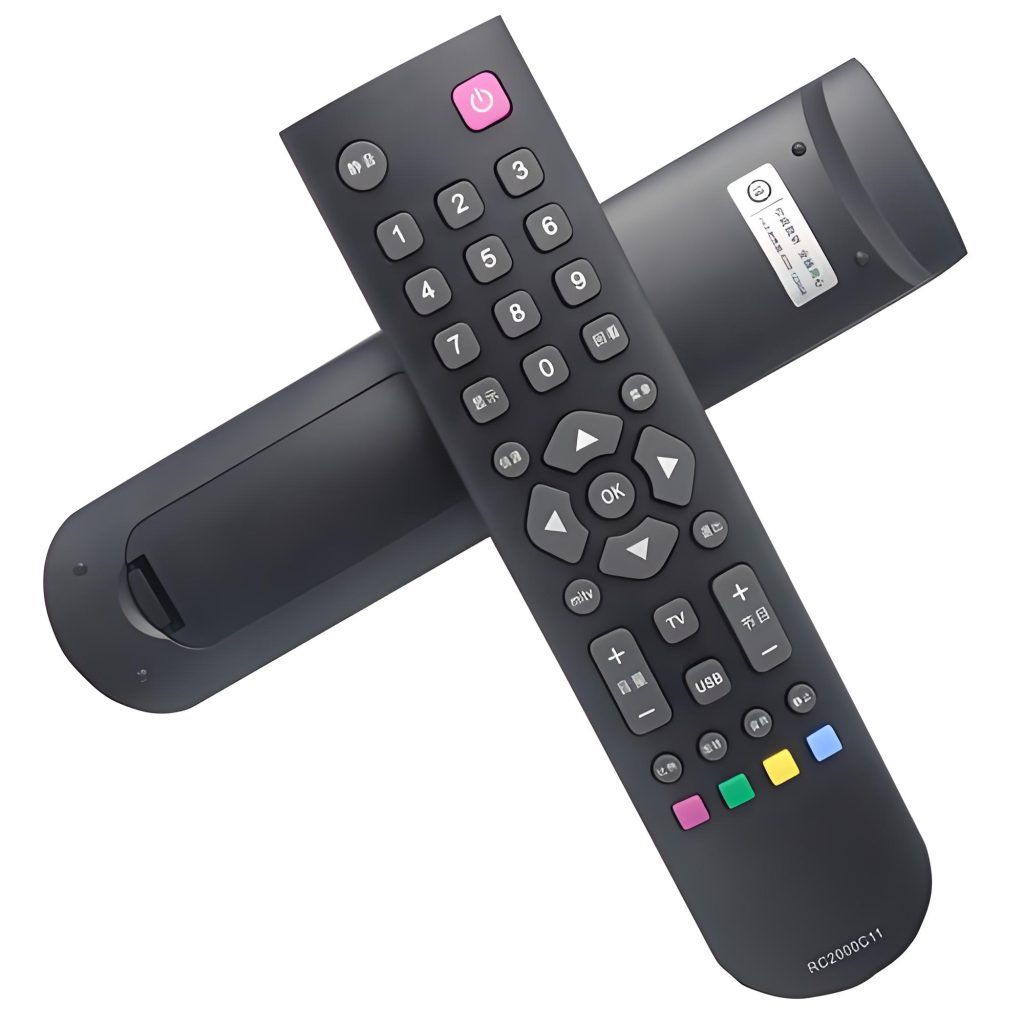

Carbonölblätter werden in Dünnfilmschaltungen verwendet, Mobiltelefone Softschaltungen, medizinische Ausrüstung, Kommunikationsgeräte, Automobilelektronik, Smart Label RFID, und zahlreiche andere Branchen. In der Leiterplattenindustrie, Sie werden überwiegend in Taschenrechnern und Fernbedienungen verwendet, Ersetzen von Prozessen wie Kupferloch, Silberpaste -Lochfüllung, und Kupferpaste -Lochfüllung. Umweltfreundliche und kostengünstige Carbon-Paste-Lochfüllung repräsentiert den Mainstream-Trend in der Entwicklung der Leiterplatte. Vor allem, Microsoft verwendet Kohlenstofföl, um Löcher auf Stromversorgungsbrettern zu füllen, Volles Ersetzen von Doppelschichtplatten durch Kupferlöcher.
Drucken von Kohlenstoffölproduktionskapazität
Kohlenstoff -Tintenlücke
Aufgrund der hervorragenden elektrischen Leitfähigkeit von Carbon Oil, Auf der fertigen Brett ist eine Lücke erforderlich, um Kurzstrecken zu verhindern. Typischerweise, Der Mindestabstand für das fertige Produkt sollte 8 Mio. betragen (Bringt unten Kupfer) und 12mil (1-3Oz Bottom Kupfer), zunehmen, wenn der Film geöffnet wird.
Mindestausrichtungstoleranz
Die Mindestausrichtungstoleranz für Kohlenstofföl beträgt +/- 6 Mio..
Kohlenstoffölfenstergröße und Kupfermusterlücke
Berücksichtigung der Ausrichtungstoleranz und Ölleckage, Um keine Kupfer -Exposition zu gewährleisten, Das Kohlenstofföl muss 6 Mio. sein (Bringt unten Kupfer) oder 8mil (1-3Oz Bottom Kupfer) größer als Kupferpolster auf einer Seite. Eine Lücke von 6 Mil (Bringt unten Kupfer) Und 8 Mil (1-3Oz Bottom Kupfer) ist zwischen dem Kohlenstoffölfenster und dem umgebenden Kupfermuster erforderlich, um zu verhindern, dass das Kohlenstofföl es bedeckt und Kurzstrecken verursacht.
Kohlenstofföldicke
- Erster Seidenbildschirm Kohlenstoffölstärke: 0.3-1.0Mil, Toleranz: +/-0.3Mil. Wenn eine Dicke von mehr als 1,0 Mio. erforderlich ist, Das Kohlenstofföl muss zweimal nachgedruckt werden.
- Sekundäre nachgedruckte Kohlenstoffölstärke: 1.0-2.0Mil, Toleranz: +/-0.4Mil. Der zweite Nachdruck -Kohlenstoffölfilm ist 3 Mio. kleiner als der erste, Erfordernde zwei Werkzeuge auf dem MI.
