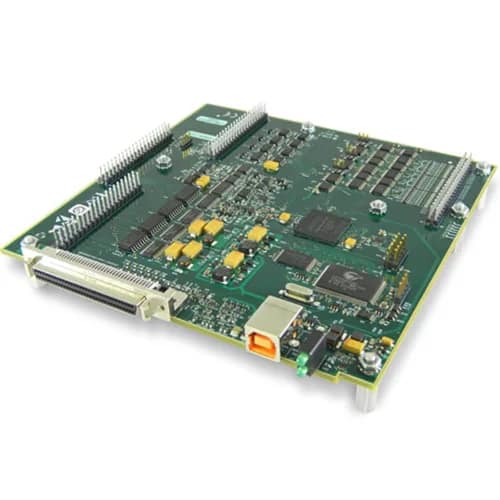

Die USB-2600-Serie bietet Hochgeschwindigkeit, Multifunktions-Datenerfassung zu einem günstigen Preis, Nur-Board-Design. Jede Platine bietet einen Spannungseingang, digitaler Triggereingang, Zählereingang, Timer-Ausgang, digitale I/O, und Clock-Eingang. Der Analogausgang ist auch beim USB-2627 und USB-2637 verfügbar.
Analoger Eingang
16-bisschen, 1 MS/s ADC mit mehreren analogen Eingängen
Jedes Board der USB-2600-Serie verfügt über eine 16-Bit-Schnittstelle, 1 MS/s ADC gekoppelt mit 16 SE-Analogeingänge (USB-2623 und USB-2627), 64 SE-Analogeingänge (USB-2633 und USB-2637). Der Eingangsbereich ist fest auf ±10 V eingestellt.
Analoger Ausgang (USB-2627/USB-2637)
Vier 16-Bit, 1 MS/s-Analogausgangskanäle
Die vier 16-Bit, 1 Die analogen Ausgangskanäle von MS/s haben einen Ausgangsbereich von ±10 V. Die maximale Aktualisierungsrate der Analogausgänge hängt von mehreren Faktoren ab, einschließlich der Geschwindigkeit des USB-Anschlusses. Typischerweise, bei vollem A/D-Betrieb 1 MS/s-Rate, Jeder analoge Ausgang wird kontinuierlich aus dem Computerspeicher aktualisiert 1 MS/s unabhängig von der Anzahl der Kanäle in einem Scan.
Digitale I/O
24 Digitale I/O-Leitungen auf TTL-Ebene
Der 24 Digitale I/O-Leitungen auf TTL-Ebene können per Software als Eingang oder Ausgang ausgewählt werden. Die typische maximale Übertragungsrate (Systemgesteuert, asynchron) Ist 4,000 8-Bit-Port oder Einzelbit-Lese-/Schreibvorgänge pro Sekunde.
Pull-Up/Down-Konfiguration
Jede Platine verfügt über einen integrierten Jumper zum Konfigurieren der digitalen I/O-Leitungen für Pullup oder Pulldown (Standard).
Triggereingang
Externer digitaler Triggereingang
Ein externer digitaler Triggereingang kann per Software für den flankenempfindlichen oder pegelempfindlichen Modus ausgewählt werden.
Zählereingang
Vier 32-Bit-Zähler
In Geräten der USB-2600-Serie sind vier 32-Bit-Zähler enthalten. Jeder Zähler akzeptiert Frequenzeingaben bis zu 20 MHz.
Timer-Ausgang
Vier PWM-Timer-Ausgänge
Vier-Pulsbreitenmodulation (PWM) Timer-Ausgänge können eine Rechteckwelle mit einer programmierbaren Frequenz im Bereich von erzeugen 0.015 Hz bis 32 MHz.
Externer Takt-I/O
Externer Takteingang für analoge Ein- und Ausgänge
Für die Stimulation analoger Eingänge steht ein externer Takteingang zur Verfügung. Der USB-2627 und der USB-2637 verfügen außerdem über einen externen Takteingang zur Taktung analoger Ausgänge.
