Hochfrequenz-PCB-Schaltungsmaterialien von Rogers
Einführung in die Rogers RO3200-Serie

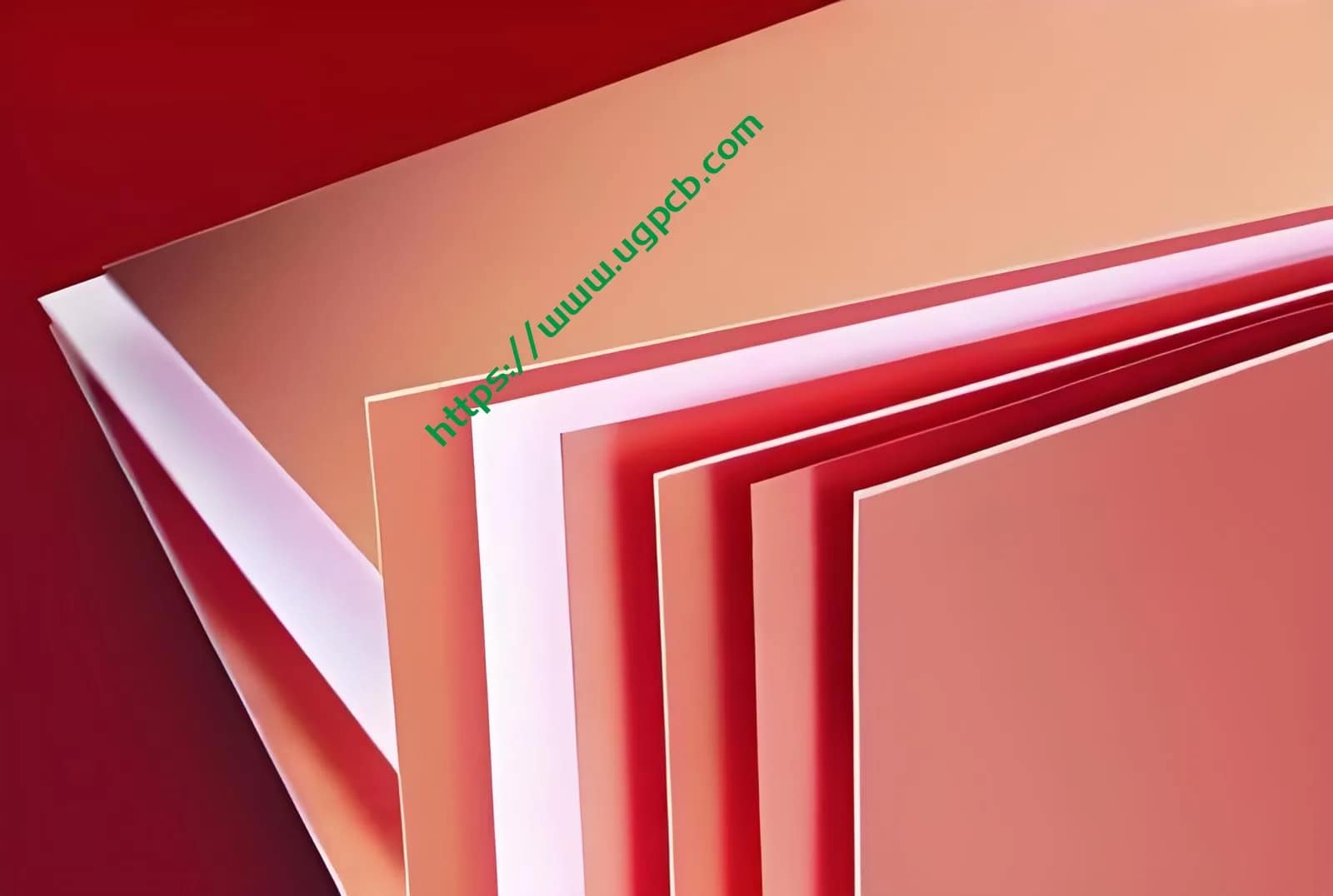

Rogers ro3203, RO3206, und RO3210 Hochfrequenz -PCB -Schaltkreismaterialien sind Laminate mit Keramikfüller und durch gewebtes Glasstoff verstärkt. Diese Materialien wurden entwickelt, um außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten. Materialien der Rogers ro3200-Serie, als Erweiterung der Hochfrequenzmaterialien der Serie ro3000, haben eine sehr wichtige Funktion: bessere mechanische Stabilität.
Dielektrische Eigenschaften
Rogers ro3203 PTFE-Glasgewebe
- Dielektrizitätskonstante: 3.02
- Dielektrischer Verlust: 0.0016
- Frequenzbereich: Erweiterbar auf 40 GHz
Rogers ro3206 und ro3210 PTFE-Keramikglasgewebe
- Dielektrizitätskonstante:
- Ro3206: 6.15
- Ro3210: 10.2
- Dielektrischer Verlust: 0.0027 (für Ro3206 und Ro3210)

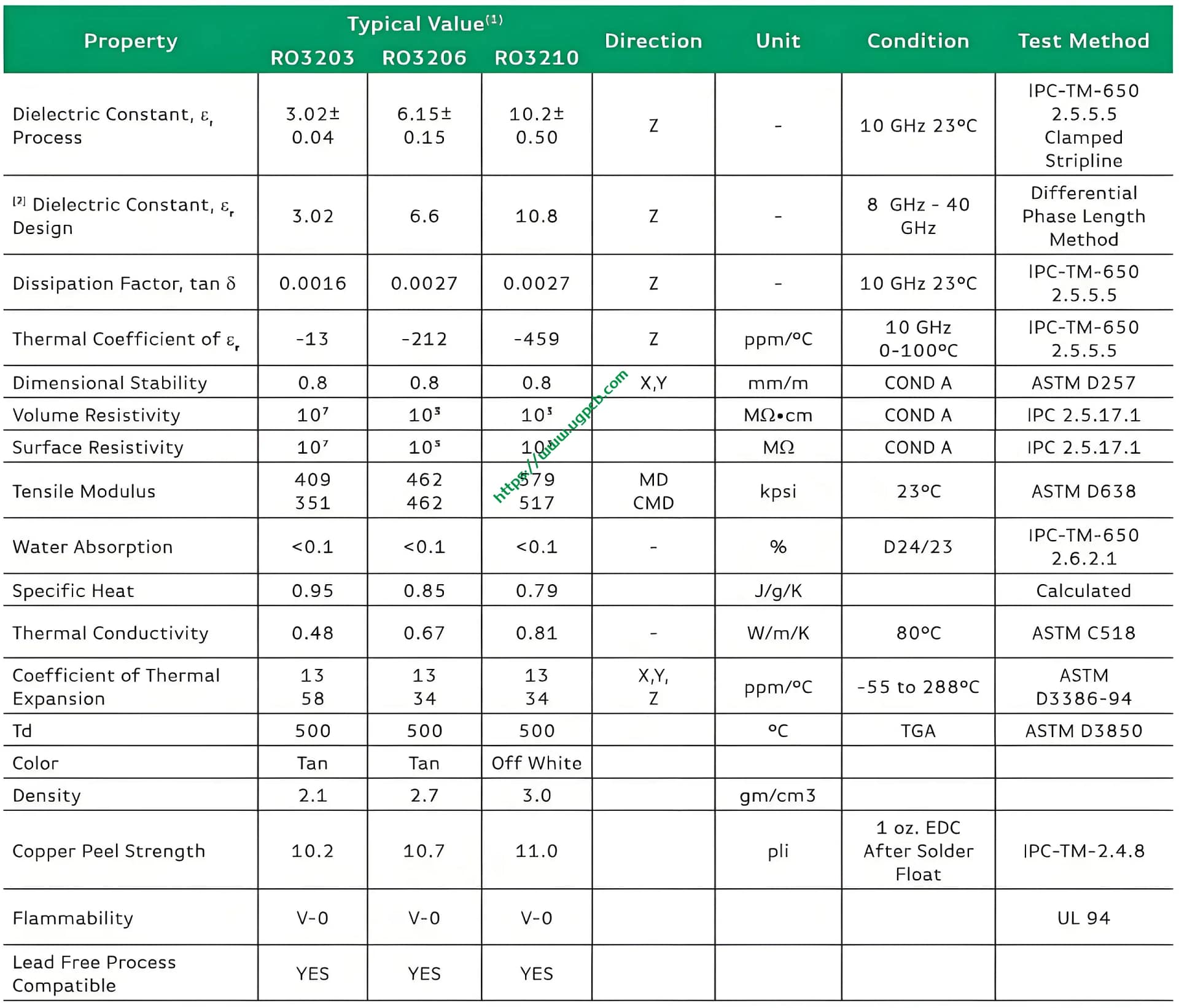

Spezifikationen
RO3203, RO3206, und RO3210 Materialspezifikation
- Hochfrequenzleistung: Erweitert den Frequenzbereich auf mehr als 20 GHz für ro3203-Laminat.
- Kompatibilität: Geeignet für die gemischte Presskonstruktion von Mehrschichtplatten mit Epoxidharz.
- Oberflächenqualität: Die glatte Materialoberfläche sorgt für genauere Ätzlinien.
Anwendungen
Automobilsysteme
- Antikollisionssystem-PCB
- Platine für globale Positionierungssatellitenantenne
Drahtlose Kommunikation
- Leiterplatte für drahtlose Kommunikationssysteme
- Mikrostreifen-Patchantenne in der Leiterplatte für die drahtlose Kommunikation
Daten- und Energiesysteme
- Datenverbindung in der Leiterplatte des kabelgebundenen Systems
- Platine für Fernablesegerät
- Power-Backplane-PCB
Andere Anwendungen
- LMDS und drahtlose Rundfunkplatine
- Basisstations-Infrastrukturplatine
Weitere Informationen
Wenn Sie eine Mikrowellen-Hochfrequenzplatine benötigen, Klicken Sie hier Hochfrequenz-Leiterplatte.
