Capacité de processus du substrat IC

UGPCB: Technologie de traitement de substrat IC de pointe offrant des solutions fiables pour le conditionnement de puces haut de gamme

Dans l'industrie de l'électronique en évolution rapide d'aujourd'hui, Substrats IC servir de base pour l'emballage des puces. Ils jouent un rôle déterminant dans la performance et la fiabilité des applications de pointe dont la 5G, IA, calcul haute performance (HPC), et véhicules à énergies nouvelles.

En tant que matériaux essentiels dans les emballages électroniques, presque toutes les puces des divers appareils électroniques reposent sur des substrats. Leur qualité influence directement la fonctionnalité et la durabilité des technologies avancées telles que la 5G., 6G, IA, et l'informatique haute performance.

Avec des années d’expertise technique et d’innovation continue, UGPCB a réalisé des progrès révolutionnaires dans la fabrication de substrats IC. Nous fournissons des substrats IC de haute précision et hautement fiables qui répondent aux exigences strictes du conditionnement avancé des semi-conducteurs..

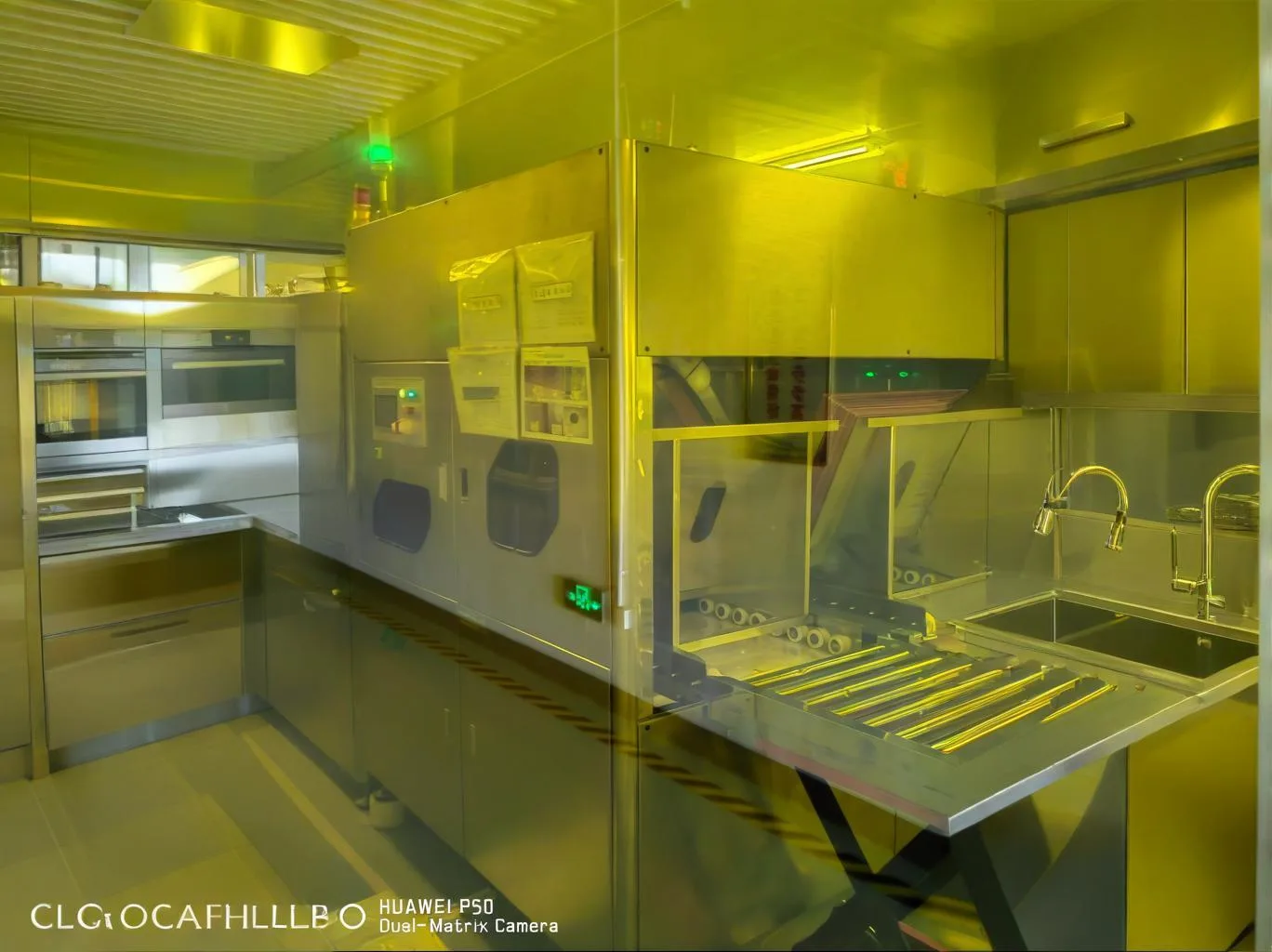

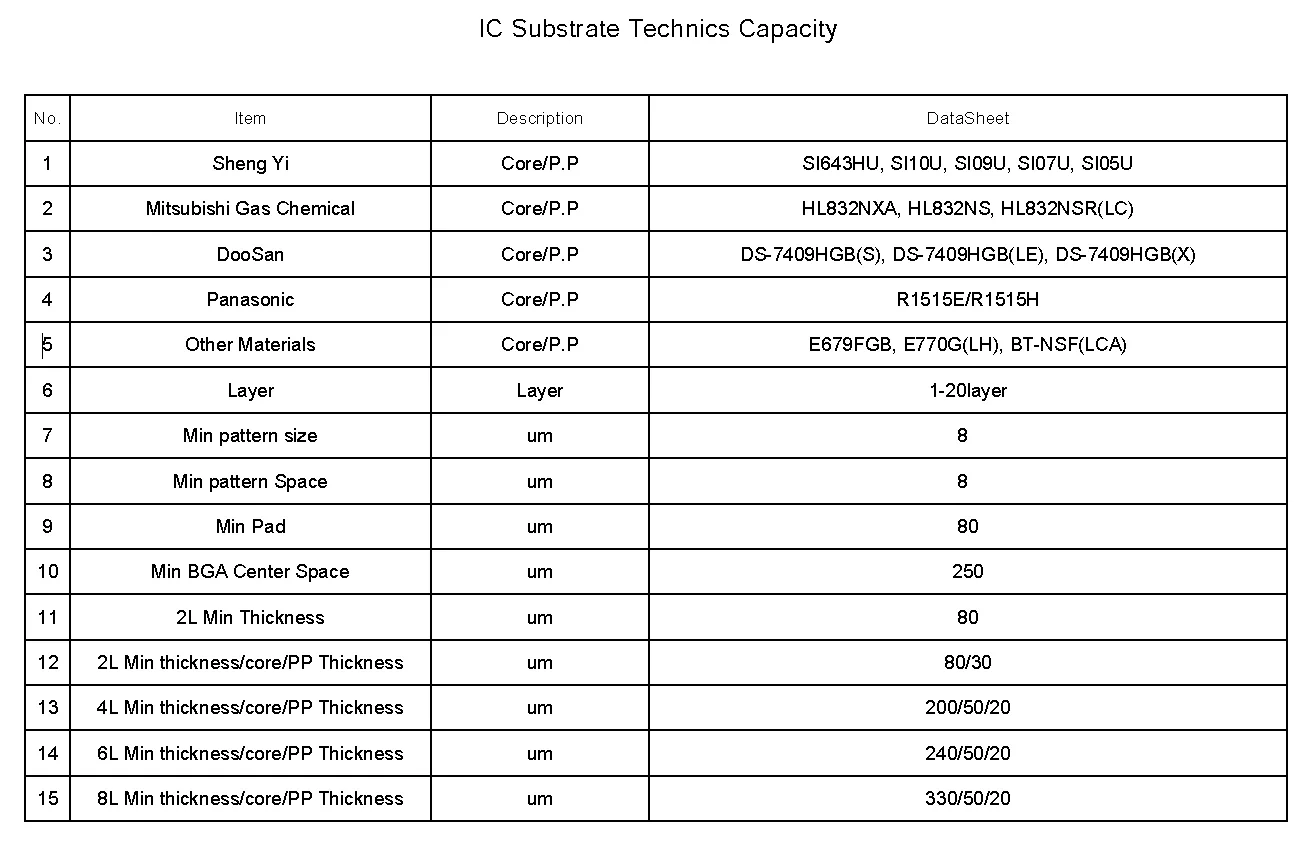

Capacité de processus de substrat IC à l'UGPCB

L'UGPCB s'engage à fournir des services de fabrication de substrats IC de classe mondiale. Nos capacités de processus ont atteint des niveaux avancés au niveau international:

Nombre de couches et dimensions: Nos substrats IC prennent en charge des structures à couches élevées allant de 2 à 10 couches jusqu'à plus de 20 couches. L'épaisseur du panneau varie de 0.08 mm à 11.2 mm, avec des dimensions maximales jusqu'à 105 × 105 mm, répondant aux exigences du conditionnement complexe des puces.

Traitement des lignes fines: Utilisation d'un processus semi-additif modifié avancé (MSAP) technologie, L'UGPCB réalise des motifs de lignes fines exceptionnels. Notre capacité de largeur/espacement des traces atteint un impressionnant 8 μm/8 μm, soit un dixième du diamètre d'un cheveu humain, dépassant considérablement le niveau standard de 50 μm/50 μm des PCB conventionnels..

Technologie d'enregistrement de haute précision: Nous utilisons une technologie d'alignement automatisé et d'exposition parallèle pour contrôler l'enregistrement couche à couche dans une plage de ± 5 μm., améliorant considérablement le rendement et la fiabilité du produit.

Avantages techniques et innovations à l'UGPCB

1. Processus de lithographie avancé

UGPCB utilise Imagerie directe laser (ILD) technologie, éliminant les variations dimensionnelles associées à l'impression par contact traditionnelle et permettant une tolérance d'alignement plus stricte. Notre système LDI offre une profondeur de champ élevée et continue (DOF) et des mécanismes de compensation avancés, permettant une imagerie de haute précision même sur des topographies de surfaces inégales.

“Définir le DOF correct est crucial pour obtenir une résolution optimale. Des paramètres DOF ​​incorrects peuvent entraîner des écarts de largeur de trace ou d'espacement., déconnexions, ou des défauts sinueux.”

2. Technologie de contrôle de gravure de précision

Nous maintenons un contrôle strict sur les paramètres clés du processus de gravure. Lors de l'utilisation d'une gravure alcaline à l'ammoniaque, le pH de la solution est maintenu entre 8.0 et 8.2, réduisant efficacement les contre-dépouilles et les gravures latérales. Notre formule de facteur de gravure est la suivante:

Facteur de gravure (FE) =D / (U – D) × 2

Où D est la profondeur de gravure et U est la largeur de la contre-dépouille. L'UGPCB maintient un facteur de gravure ci-dessus 3.0, garantissant des parois latérales verticales et une précision dimensionnelle.

3. Technologie de remplissage Rigid-Flex et Micro-Via

Nous avons développé une technologie de substrat IC rigide-flexible qui utilise un préimprégné sans écoulement à haute Tg et une feuille de cuivre pur., permettant des substrats rigides-flexibles à 4 couches avec une épaisseur totale ≤ 240 μm et une tolérance d'épaisseur inférieure à ± 5 μm.

Notre technologie de placage de remplissage de micro-via surmonte des défis techniques critiques, augmentant le rendement des vias borgnes et enterrés de 1 à 4 couches de plus de 30%.

Capacité de contrôle qualité et de test à l’UGPCB

L'UGPCB a mis en place un système complet de contrôle de qualité soutenu par des équipements d'inspection avancés:

• Microscope électronique à balayage (LEQUEL): Pour analyser les structures fines des circuits et les causes des défauts

• Spectroscopie infrarouge à transformée de Fourier (FTIR): Pour l’analyse des matériaux et le contrôle qualité

• Diffraction des rayons X (DRX): Pour l'analyse de la structure cristalline des matériaux

• Chambre d'essai de choc de cycle thermique: Pour les tests de fiabilité des produits

Nous mettons en œuvre des normes strictes de contrôle du gauchissement. Le gauchissement est calculé à l'aide de la formule suivante:

Déformation = (H / L) × 100%

Où h est la hauteur de gauchissement maximale et L est la longueur diagonale. Nous contrôlons la déformation ci-dessous 0.5%, dépassant de loin les niveaux standards de l'industrie des PCB.

Applications et avantages du service UGPCB

Les substrats IC de l'UGPCB sont largement utilisés dans diverses applications haut de gamme:

• Puces IA et emballage GPU/CPU: Nos équipements de substrat HDI et IC prennent en charge la fabrication de puces IA

• 5Équipement de communication G/6G: Solutions de substrats à faibles pertes pour les applications haute fréquence

• Electronique pour véhicules à énergie nouvelle: Substrats IC de qualité automobile répondant aux exigences de haute fiabilité

• Emballage de puce mémoire: Prend en charge la trace/espace de 20 μm/20 μm, avec une évolution continue vers 15μm/15μm

Nous fournissons des services PCBA à guichet unique, couvrant l'ensemble du processus depuis PCB fabrication et approvisionnement en composants à l'assemblage et aux tests. Les clients doivent uniquement fournir des fichiers de conception de PCB : nous nous occupons du reste, réduisant considérablement le temps et les coûts.

Conclusion

Avec un équipement technique avancé, contrôle de qualité strict, et une vaste expérience, L'UGPCB a réalisé des réalisations remarquables dans la fabrication de substrats IC, briser les monopoles technologiques étrangers et combler les lacunes nationales.

Nous restons dédiés à l’innovation technologique et à l’amélioration de la qualité, fournir aux clients mondiaux des substrats IC de qualité supérieure et fiables et PCB des services pour les aider à réussir davantage dans le domaine de l'électronique haut de gamme.

Contactez l'UGPCB dès aujourd'hui pour découvrir la valeur que notre technologie avancée de traitement de substrat IC peut apporter à vos projets.!
