PCB rígido-flexível de 8 camadas UGPCB: Solução de conexão de circuito de alta confiabilidade para equipamentos de comunicação

Como comunicação 5G, aeroespacial, e dispositivos eletrônicos médicos de última geração avançam rapidamente, o espaço interno do produto fica cada vez mais compacto, enquanto exige maior estabilidade e confiabilidade de transmissão de sinal. Rígido tradicional PCB ou as conexões de cabos não conseguem mais atender a esses requisitos complexos de projeto. UGPCB's 8-camada PCB rígida-flexível, com sua estrutura integrada rígida-flex exclusiva, resolve perfeitamente os desafios de montagem tridimensional e interconexão de alta densidade. Ele fornece um ideal “rígido e flexível” transportadora para seus projetos.

O que é um PCB rígido-flex?

UM PCB rígido-flexível é uma placa de circuito composta formada pela combinação circuitos impressos flexíveis e circuitos impressos rígidos através de um processo de laminação, de acordo com requisitos específicos de projeto de circuito.

Não é uma simples sobreposição física. Em vez de, integra as características dobráveis ​​e dobráveis ​​de circuitos flexíveis com a alta resistência mecânica e capacidade de carga de circuitos rígidos. No produto UGPCB, alcançamos interconexão elétrica perfeita entre 4 camadas rígidas e 4 camadas flexíveis através de um design de empilhamento preciso. Isso permite que uma única placa de circuito monte componentes com segurança enquanto dobra e navega em espaços apertados.

Destaques do design: Estrutura Rígida Flexível Precisa de 8 Camadas

Para atender às rigorosas demandas de equipamentos de comunicação para integridade de sinal e estabilidade mecânica, O produto da UGPCB adota um sistema simétrico 8-camada (4R+4F) projeto de estrutura.

• Controle de empilhamento: Quatro camadas rígidas (usando FR-4) hospedar dispositivos lógicos complexos, enquanto quatro camadas flexíveis (usando poliimida) permitir conexões de sinal em diferentes áreas. Este design evita efetivamente a atenuação do sinal e erros de montagem causados ​​por conectores e cabos.

• Correspondência de Impedância: Na interface rígido-flexível, implementamos transições suaves de traços para garantir a continuidade da impedância, o que é crítico para comunicação de alta velocidade Aplicações.

• Consideração do raio de curvatura: Considerando a tensão de flexão de estruturas multicamadas, nosso projeto garante que o raio de curvatura da área flexível seja significativamente maior que o valor mínimo permitido (normalmente mais do que 10 vezes a espessura total) para evitar a fratura da folha de cobre.

Princípio de funcionamento e estrutura

O princípio de funcionamento deste PCB rígido-flexível de 8 camadas é baseado em sua estrutura física única:

1. Áreas Rígidas: As quatro camadas rígidas fornecem principalmente suporte mecânico para componentes, como montar chips de controle principais, Módulos de potência, e conectores. Os circuitos internos são interligados através de furos banhados.

2. Áreas Flexíveis: As quatro camadas flexíveis atuam como “coluna elétrica,” responsável pela transmissão de dados entre diferentes módulos do dispositivo (por exemplo, entre a placa de controle principal e o painel de exibição ou front-end RF). Devido ao uso de poliimida substrato, eles podem se dobrar em vários formatos para caber no gabinete do dispositivo.

3. Interface de Interconexão: A junção entre seções rígidas e flexíveis é especialmente tratada (por exemplo, conexões em forma de lágrima, transições escalonadas) para garantir a confiabilidade da conexão elétrica durante a flexão dinâmica.

Materiais principais e vantagens de desempenho

A UGPCB seleciona materiais de primeira qualidade para este produto para garantir excelente desempenho em ambientes agressivos:

• Substrato: Combinação de FR-4 e Poliimida. FR-4 fornece resistência mecânica em áreas rígidas, enquanto PI oferece excepcional resistência ao calor, resistência química, e flexibilizar a vida em áreas flexíveis.

• Folha de cobre: Todo o tabuleiro usa 1 onças espessura do cobre. Para áreas flexíveis sujeitas a flexão dinâmica, o uso de cobre recozido laminado garante excelente resistência à flexão.

• Acabamento superficial: Imersão Ouro com 3eu” espessura do ouro. A espessa camada de ouro proporciona planicidade de superfície superior e confiabilidade de contato, particularmente adequado para contatos que requerem inserção/retirada frequente ou conexão estável de longo prazo em equipamentos de comunicação.

Processo de Fabricação e Controle de Qualidade

Para alcançar alta precisão 4mil/4mil traços e estruturas complexas de 8 camadas, UGPCB segue um rigoroso processo de produção padronizado:

1. Preparação da camada interna: Fabricar quatro camadas internas rígidas e quatro camadas internas flexíveis separadamente. Usar micro-gravação para tratar a superfície flexível da placa, garantindo a adesão do traço.

2. Abertura de janela e óxido marrom: Corte com precisão as janelas nas folhas de colagem para áreas rígidas e flexíveis para evitar excesso fluxo de resina que poderia afetar a flexibilidade das áreas flexíveis.

3. Laminação: Usar pré-impregnado sem fluxo para unir seções rígidas e flexíveis sob alta temperatura e pressão em um processo de laminação único ou sequencial, garantindo uma ligação forte sem vazios.

4. Perfuração e Chapeamento: Usar raio X perfuração para garantir precisão de alinhamento de múltiplas camadas. Em seguida, perfure e remova a mancha, seguido por revestimento de cobre sem eletrólito para obter conexão entre camadas.

5. Roteamento: Use fresagem a laser ou de profundidade controlada para fresar com precisão o excesso de material em áreas flexíveis, liberando as seções flexíveis.

Classificação e aplicações de produtos

Estruturalmente, este produto pertence a placas rígidas e flexíveis multicamadas (Tipo 3 ou 4 sob os padrões IPC-6013).

Cenários de aplicativos primários:

• Equipamento de comunicação: Como elementos de antena de estação base, conexões placa a placa dentro de RRU/BBU, módulos de transmissão de sinal de alta frequência.

• Controle industrial: Conexões de circuitos em braços robóticos, conexões entre discos rígidos de PCs industriais e placas-mãe.

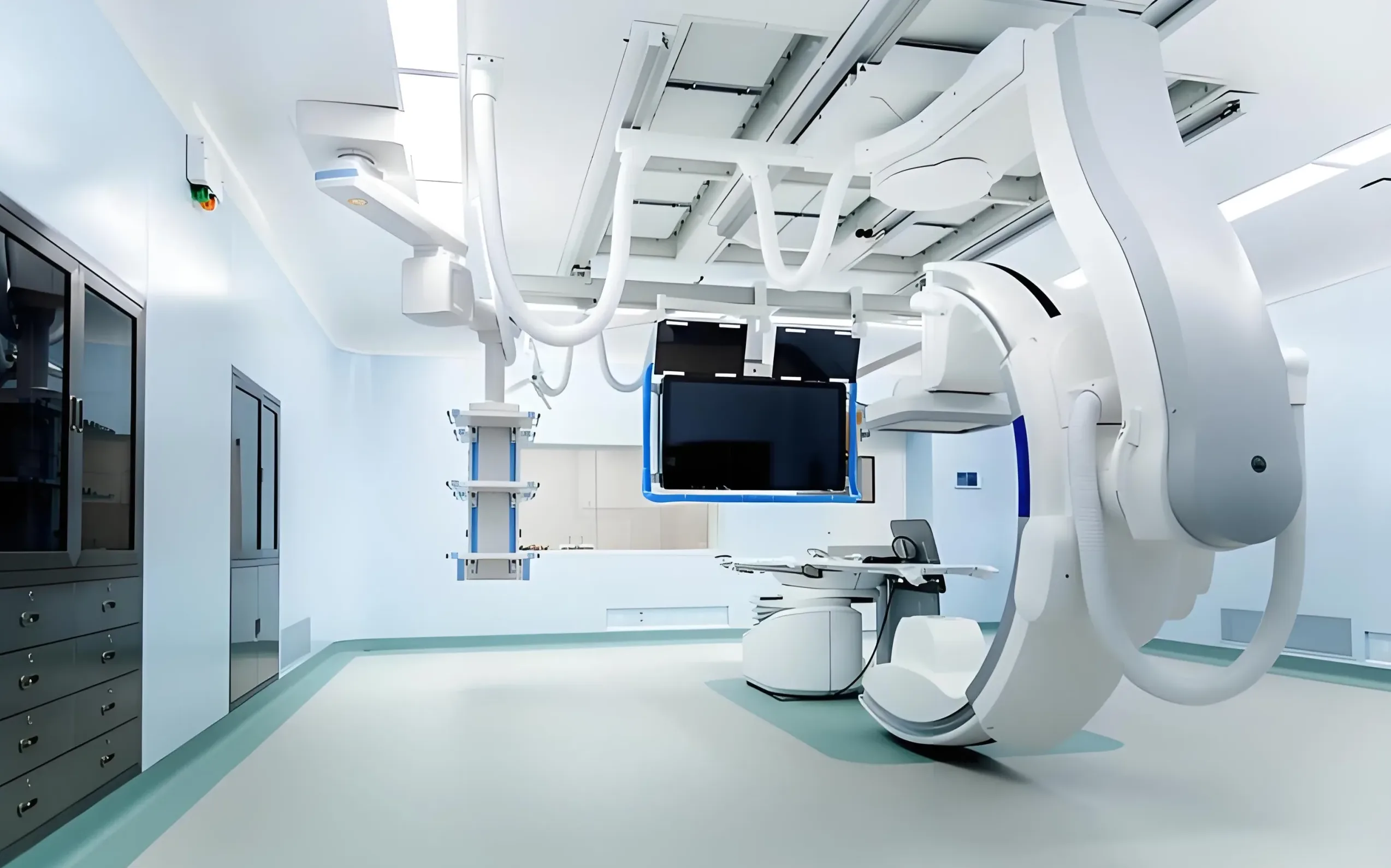

• Eletrônica médica: Endoscópios, aparelhos auditivos, e vários miniaturizados, monitores portáteis de alta confiabilidade.

• Eletrônica Automotiva: Placas de botões de controle do volante, conexões do módulo de câmera no veículo.



Por que escolher o PCB Rigid-Flex de 8 camadas da UGPCB?

Na fabricação de placas rígidas e flexíveis multicamadas complexas, Alinhamento entre camadas, controle de fluxo de resina, e a proteção flexível da área são três grandes desafios. UGPCB, com seu avançado sistemas de alinhamento a laser e fresadoras de profundidade controlada, mantém a tolerância de registro intercalar em um nível líder do setor.

Esteja você projetando estações base de comunicação de última geração ou desenvolvendo equipamentos médicos sofisticados, UGPCB's 8-camada PCB rígida-flexível é uma escolha confiável. Isso ajudará seu produto a alcançar infinitas possibilidades em espaço limitado.

Pronto para transformar seu design inovador em realidade?

Não deixe que processos complexos de fabricação de PCB atrasem seu desenvolvimento. UGPCB oferece serviço completo, desde revisão de engenharia até produção em massa.
Carregue seus arquivos Gerber agora para obter um relatório de análise DFM gratuito e uma cotação altamente competitiva! Nossos engenheiros fornecerão a solução de fabricação ideal dentro 24 horas.

[Clique aqui para obter uma cotação]

UGPCB – Focado em Alta Precisão Fabricação de placas de circuito, Fornecendo um núcleo confiável para seus produtos!
