PCB semi-flexível UGPCB: Uma alternativa econômica ao Rigid-Flex, Cortando custos por 50%

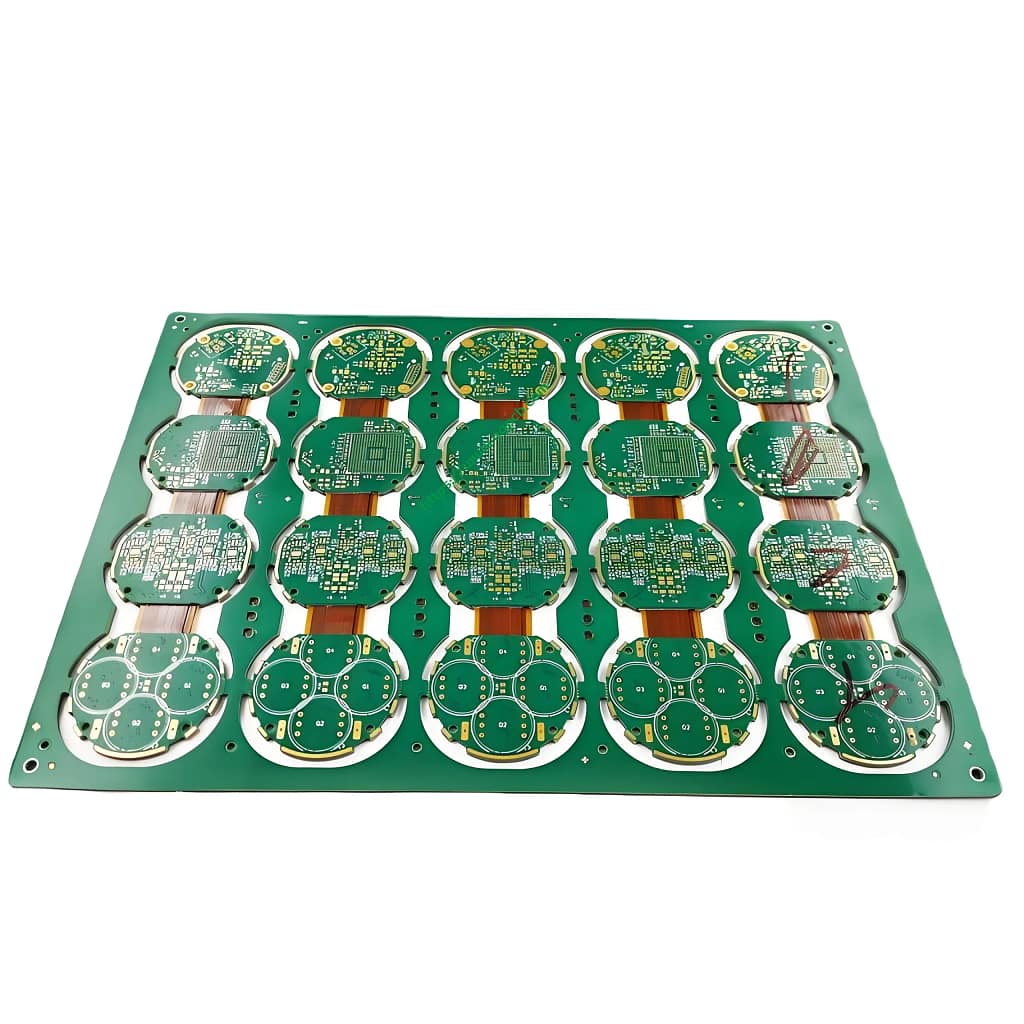

Visão geral do produto: Quando as placas rígidas aprendem a “Dobrar”

Os produtos eletrônicos modernos exigem tamanhos menores e mais recursos. Os engenheiros de design enfrentam um desafio importante: encaixando mais funções de circuito em espaço limitado. Rígido tradicional PCB são planos e inflexíveis. PCBs flexíveis e caros resolvem isso, mas aumentam os custos de material e a complexidade da montagem.

UGPCB apresenta o PCB semi-flexível (Placa de circuito impresso semiflexível) para resolver este problema diretamente. Ele usa rígido padrão Materiais FR-4. Através de fresamento preciso e controlado em profundidade, specific areas of the board become bendable. This is not just a technical step forward. It is a cost revolution. You get the installation flexibility of rigid-flex boards at a cost closer to standard rigid boards.

What is a Semi-Flex PCB? More Than a One-Time Bend

A Semi-Flex PCB is also known as a “flex-to-install” quadro. It is not a traditional flexible circuit. Em vez de, é um hybrid structure .

By definition, a Semi-Flex PCB starts as a standard rigid multilayer board. Usando Controlled Depth Routing (CDR) , the FR-4 material in the bending area is thinned precisely. The remaining thickness is typically 0.2mm to 0.3mm. This thin section allows for limited, static bending. This bending usually happens only during installation, reparar, or rework. It is a “one-time bend” ou “flex-to-install” application.

Parâmetros principais: UGPCB‘s Precision 8-Layer Solution

UGPCB projetou este empilhamento de PCB Semi-Flex para eletrônicos automotivos exigentes. Cada ponto de dados garante confiabilidade.

Fundamentos de design & Princípio de funcionamento: A Arte da Subtração

Princípio de funcionamento

O princípio de funcionamento de um PCB Semi-Flex é elegantemente simples. Depende da física. O fresamento com profundidade controlada reduz significativamente a espessura do FR-4 em uma área específica. Quando a força é aplicada, esta seção FR-4 desbastada deforma-se elasticamente, criando a curva .

Três regras de design de ouro

1. Precisão de Fresamento em Profundidade Controlada: Este é o núcleo da tecnologia Semi-Flex. A espessura restante (como 0,28 mm do UGPCB) deve ser preciso. Muito grosso, e a placa não dobrará ou quebrará. Muito magro, e perde resistência mecânica. São necessárias fresadoras de profundidade controladas por eixo Z de alta precisão .

2. Layout da área de dobra: O projeto deve seguir uma “curvatura estática” princípio. A linha de curvatura deve ser perpendicular à direção da trama da fibra de vidro para obter o melhor raio de curvatura .

3. Alívio do estresse: Onde a área dobrada encontra a área rígida, os traços devem usar formas arredondadas ou em forma de lágrima. Evite ângulos de 90 graus para evitar rasgos do cobre durante a dobra. Mantenha os componentes a pelo menos 1 mm de distância da zona de dobra .

Aplicações & Classificação: Ideal para flexão estática

Classificação Científica

• Por tecnologia: Pertence a 3PCB D soluções. Serve como uma alternativa econômica às tradicionais placas rígidas-flexíveis.

• Por uso: It is a PCB flexível estático. Isso é diferente das placas flexíveis dinâmicas projetadas para milhões de ciclos flexíveis .

Principais aplicações

Os PCBs UGPCB Semi-Flex são ideais para esses ambientes exigentes:

• Eletrônica Automotiva (Especificado pelo cliente) : Ideal para grupos de instrumentos, painéis traseiros de infoentretenimento, e módulos de controle de transmissão. Os espaços apertados dentro dos veículos beneficiam da capacidade do Semi-Flex de se adaptar a formas irregulares .

• Controle industrial: Usado em módulos de E/S de robôs e inversores. Pode substituir cabos e conectores, melhorando a resistência à vibração.

• Dispositivos médicos: Usado em dispositivos portáteis compactos e aparelhos auditivos. Sua curvatura permite um empilhamento interno muito apertado.

Desempenho, Materiais & Estrutura: O segredo da rigidez e flexibilidade

Detalhes do material

• Laminado (IT-158) : Este é um FR-4 de alta resistência ao calor. Sua alta temperatura de transição vítrea garante dimensões estáveis ​​e desempenho elétrico após dobramento e durante soldagem por refluxo.

• Predeg (1027) : O 1027 código indica um tecido de vidro extremamente fino. Quando laminado, cria uma camada dielétrica muito fina. Esta é a chave para obter duas camadas de cobre com uma espessura total de dobra de 0,28 mm. .

• Máscara de solda flexível (PSR-9000 FLX501) : A máscara de solda padrão racha como vidro quando dobrada. O FLX501 é uma resina feita para circuitos flexíveis. Oferece excelente alongamento. Envolve firmemente os circuitos na zona de curvatura, evitando oxidação e shorts.

Características estruturais

Um PCB Semi-Flex tem duas zonas distintas: o Área Rígida e o Área de dobra.

• Área Rígida: Mantém a espessura padrão de 8 camadas (geralmente 1,6 mm). Isto fornece um forte suporte mecânico para componentes.

• Área de dobra: Após fresamento com profundidade controlada, apenas o núcleo fino com duas camadas de cobre permanece. A espessura é controlada com precisão para 0,28 mm. Esta estrutura assimétrica exige laminação avançada e controle de roteamento.

Processo de Produção: Uma etapa extra, Metade do custo

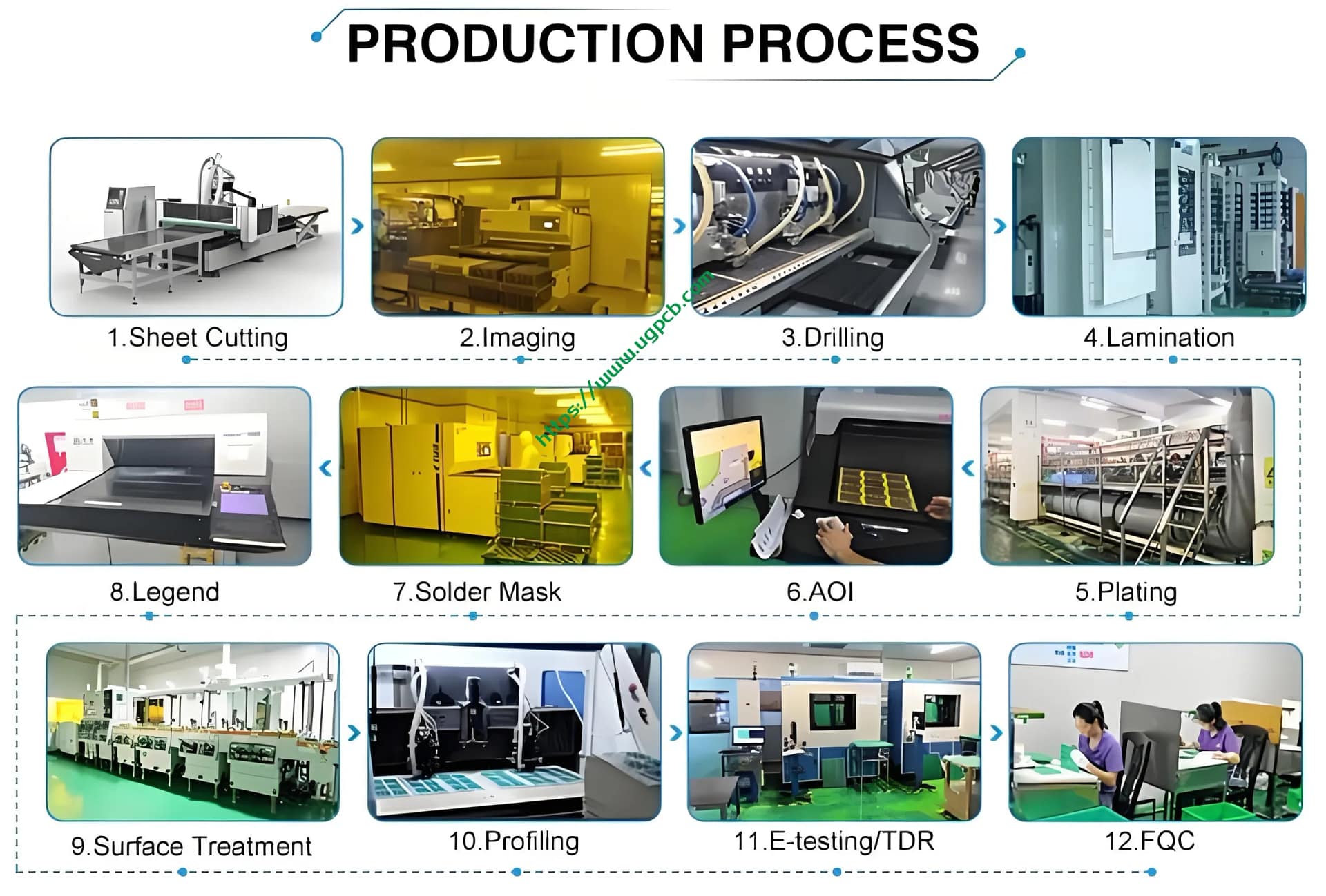

UGPCB segue um fluxo de produção Semi-Flex padronizado. Isso garante flexão precisa em cada placa.

1. Laminação: Prensa laminados IT-158, 1027 pré-impregnado, e folha de cobre de alta ductilidade para formar uma camada de 8 placa multicamadas .

2. Perfuração & Revestimento: PCB padrão processos criam conexões entre camadas.

3. Imagem da camada externa: Crie os circuitos da camada externa. Os traços da área de dobra já estão projetados.

4. Aplicação de máscara de solda flexível: Imprima a máscara de solda flexível PSR-9000 FLX501 na área de dobra [citação:dados_fornecidos]. Máscara de solda padrão não é usada aqui.

5. Fresamento de profundidade controlada: Execute fresamento preciso com profundidade controlada na área de dobra. Reduza a espessura para 0,28 mm. Este é o passo mais crítico. A tolerância de espessura deve estar dentro de ±0,05 mm .

6. Roteamento & Teste: Roteie o contorno do quadro. Realize testes elétricos para confirmar o funcionamento dos circuitos após dobrar.

Cenários de uso: Expandindo as possibilidades de design

• Cenário 1: Substituindo cabos caros: Em um backplane de servidor, uma placa UGPCB Semi-Flex pode dobrar 90 graus para conectar diretamente. Isso economiza o custo de cabos e conectores FPC. Também reduz o risco de mau contato.

• Cenário 2: Iluminação LED: Para lâmpadas LED circulares ou de formato estranho, Semi-Flex pode dobrar na curva necessária. Sua dissipação de calor é muito melhor do que PCBs flexíveis padrão.

• Cenário 3: Câmeras de segurança: Dentro de uma cúpula de câmera PTZ, use Semi-Flex para conectar a placa principal e a placa da câmera como uma unidade. Isso economiza espaço e melhora a resistência à vibração.

Por que escolher PCB Semi-Flex UGPCB?

1. Controle extremo de custos: Em comparação com placas rígidas-flexíveis tradicionais (usando poliimida), Semi-Flex usa padrão FR-4. Os custos dos materiais caem mais 50%. Os ciclos de produção também são muito mais curtos .

2. Alta confiabilidade: Evita laminados revestidos de cobre flexíveis e caros. Isso evita a delaminação causada pela incompatibilidade de CTE entre materiais flexíveis e rígidos. Isto é vital para campos exigentes como eletrônica automotiva .

3. Estabilidade Mecânica: Com laminados IT-158 da UGPCB e 1027 pré-impregnado, a placa mantém sua forma após flexão bidirecional de 180 graus. Spring-back é mínimo.

4. Alta personalização: Seja de 4 ou 8 camadas, cobre de camada única ou dupla na área de curvatura (como o 15219 empilhar), UGPCB fornece serviço completo, desde amostras de engenharia até produção em massa.

Faça uma cotação agora. Desbloqueie seu potencial de design 3D.

A tecnologia Semi-Flex PCB está mudando a forma como os engenheiros projetam produtos. Permite priorizar o desempenho e o layout do circuito sem ser limitado pelo espaço.

Não deixe que conectores e cabos restrinjam seus projetos.
UGPCB tem experiência madura na produção em massa Semi-Flex. 8-placas de camada, 180-flexão de grau, 0.28mm espessura restante… Não construímos apenas o seu design. Garantimos confiabilidade a longo prazo.
