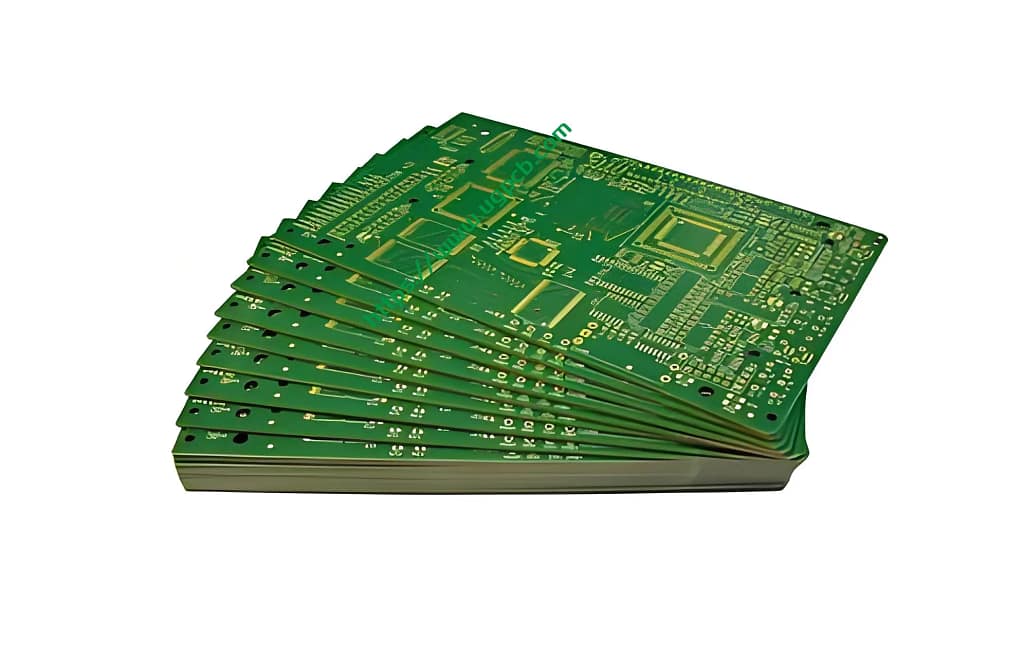

Deep Dive: PCB de mare viteză cu 20 de straturi UGPCB | Redefinirea standardului de comunicație pentru backplane

În epoca explodării traficului din centrele de date și a implementării 5G pe scară largă, tradiţional Materiale PCB nu mai poate suporta transmisia de semnal de mare viteză de 25 Gbps sau 112 Gbps. Când Integritatea semnalului (SI) și integritatea puterii (Pi) devin obstacole majore de proiectare, o performanta 20-strat PCB de mare viteză apare ca instrumentul esențial pentru inginerii hardware.

UGPCB utilizează o producție avansată și un control strict al materialelor pentru a oferi 20-strat de PCB de mare viteză (Backplane de comunicare) . Dispunând de high-end material TUC/TU872LK, combinat cu tehnologia blind via și hard gold, oferă suport fizic excepțional pentru servere, routere de bază, și echipamente aerospațiale. Acest articol detaliază caracteristicile tehnice și valoarea de bază a acestui produs.

1. Prezentare generală a produsului: Ce este un PCB de mare viteză cu 20 de straturi?

Un PCB este baza produselor electronice . Pe măsură ce sistemele necesită viteze și densități mai mari, Plăcile standard cu 2 sau 4 straturi se luptă cu controlul impedanței și ecranarea EMI.

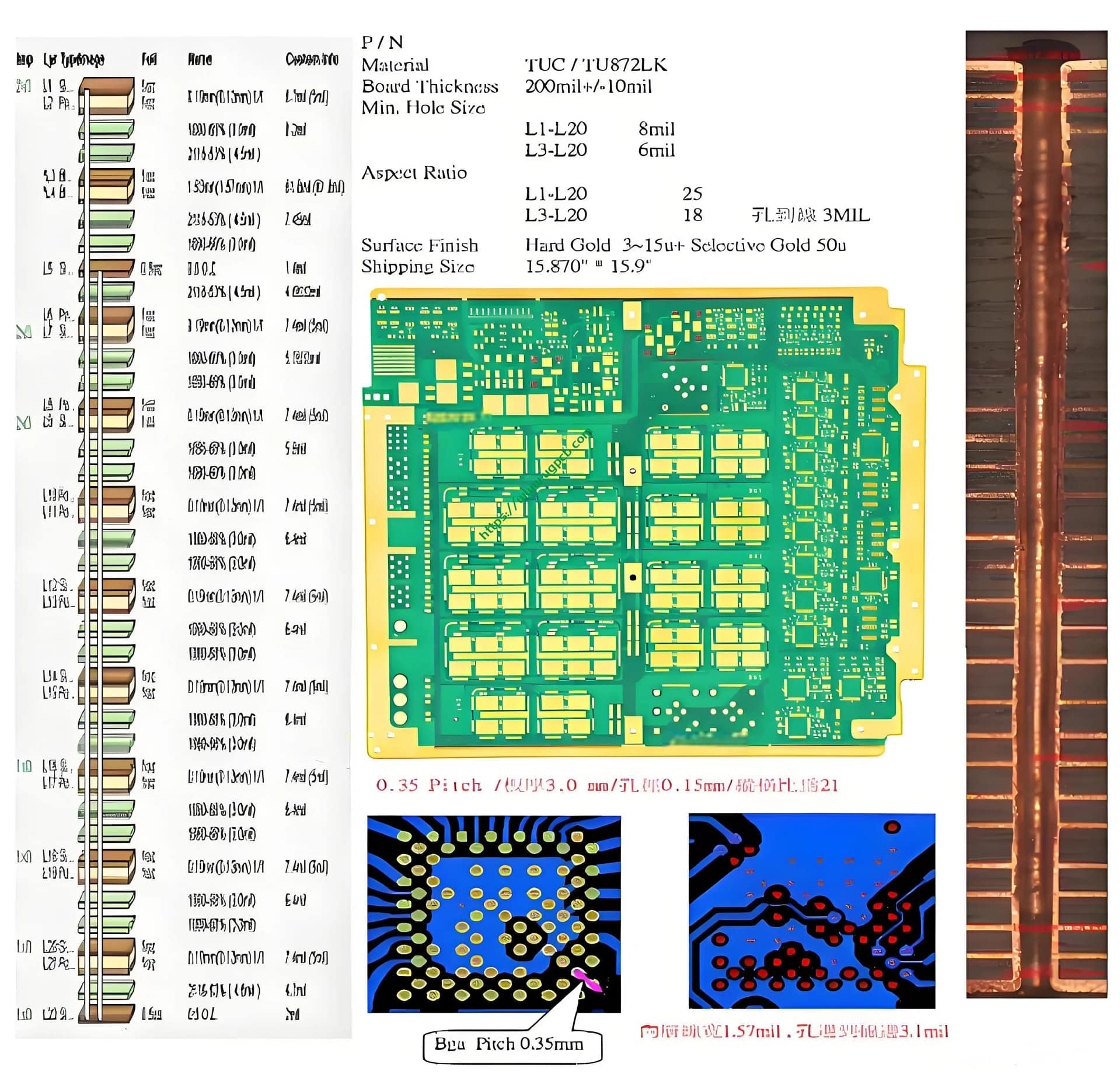

UGPCB 20-strat de PCB de mare viteză consta din 20 straturi conductoare de cupru laminate cu Prepreg și Core . Proiectat special ca a backplane de comunicare, gestionează transmisia datelor și distribuția energiei între plăcile de linie. Aceasta este o soluție de ultimă generație pentru transmisie cu pierderi reduse și pentru integrarea sistemelor complexe.

2. Proiecta & Material: Superioritatea lui TU872LK

Un de înaltă calitate PCB multistrat se bazează atât pe design inteligent, cât și pe materiale premium. UGPCB aderă la reguli stricte de proiectare de mare viteză:

• Design de stivuire: Structura cu 20 de straturi asigură o cuplare strânsă între planul de semnal și cel de masă. Semnalele critice de mare viteză sunt încorporate ca linii de bandă pentru performanță EMC optimă . Mai multe planuri de masă reduc efectiv impedanța PDN .

• Selectarea materialului—TUC/TU872LK:
  Pentru semnale de peste 10 Gbps, standardul FR-4 suferă de pierderi dielectrice mari. UGPCB selectează TU-872LK, un epoxidic modificat de înaltă performanță de la TUC, ideal pentru modele de mare viteză .

  • Pierdere scăzută: Factorul său de disipare (Df) este extrem de scăzută (< 0.009 la 10 GHz), asigurarea integrității semnalului pe căi complexe de 20 de straturi .

  • Fiabilitate termică ridicată: Cu o Tg de 220°C (DMA), garanteaza stabilitate dimensionala si rezistenta CAF in timpul laminarii si functionarii .

3. Structura & Principiul de lucru

Acest orb și îngropat prin PCB operează pe teoria liniilor de transmisie. Semnalele de mare viteză folosesc straturi de referință adiacente (GND) pentru o cale de întoarcere clară, creând impedanță uniformă.

• Caracteristică structurală:

  • Blind Via Technology: Designul include canale oarbe L3-L20 . Aceste vias încep la strat 3 și se oprește la strat 20, economisirea spațiului de rutare și reducerea stub-urilor care reflectă semnalul - un proces cheie pentru interconexiunile de mare viteză pe PCB-uri de comunicație .

• Specificații fizice:

  • Grosime terminată: Grosimea de 5,0 mm și cuprul de 1 OZ oferă rezistența mecanică necesară pentru a susține conectorii grei în timpul inserării backplane-ului .

4. Performanță de bază și producție de precizie

UGPCB demonstrează capabilități avansate cu aceasta 20-strat de placa de circuit din aur dur:

1. Capacitate de linie fină: Lățimea/spațiul minim al liniei este de 4mil/4mil . Realizarea acestui lucru pe o placă de 5,0 mm grosime este o provocare pe care UGPCB o întâmpină cu tehnologia LDI.

2. Finisaj de suprafață - Aur dur: Folosind un proces Hard Gold 3-15U .

   • Spre deosebire de aurul moale, aurul dur include elemente precum cobaltul pentru o rezistență mai mare la uzură.

   • Acest lucru este vital pentru PCB-uri de comunicare. Backplanele se conectează prin degete aurii care suportă cicluri frecvente de inserare. Aurul dur asigură fiabilitatea contactului pe termen lung.

3. Fluxul procesului:
   Pregătirea materialului (TU872LK) → Imagistica stratului interior (4mil) → Aoi → Layup (20-Laminare în strat) → Foraj (L3-L20 Blind Vias) → Placare → Imagini strat exterior → Aur dur → Mască de lipit → Profilare → Testare.

5. Clasificare și aplicații

Acest produs se încadrează în clasificări precise ale industriei:

• După numărul de straturi: 20-PCB cu mai multe straturi

• După Material: PCB digital de mare viteză (Material cu pierderi reduse)

• Prin Proces: ORB & Îngropat prin bord

• Prin cerere: Placa de comunicație PCB / Placa de baza de sistem

Aplicații tipice:

• Comutatoare de bază & Routere: Acționează ca un backplane al șasiului care gestionează trafic de date 400G/800G.

• 5G stații de bază: Suportă interconexiuni de mare viteză în unitățile de bandă de bază.

• Calcul de înaltă performanță (HPC): Asigură integritatea semnalului pentru canalele PCIe din servere.

6. De ce să alegeți UGPCB?

Fabricarea a 20-strat de PCB de mare viteză testează proprietățile materialelor, alinierea laminarii, și precizia forajului.

• Control de precizie a impedanței: Folosind proprietățile Dk/Df ale TU872LK, controlăm toleranța de impedanță la ±5% .

• Procesul Hard Gold: Placarea noastră controlată asigură o grosime uniformă a aurului (3-15U) și un strat de nichel rezistent la coroziune, suportând mii de cicluri de inserare.

• Trasabilitate deplină: Fiecare placă îndeplinește standardele de comunicare, verificate prin controale stricte de calitate de la material până la livrare.

Obțineți o cotație astăzi

Dacă sunteți în căutarea unui partener de încredere pentru stratul înalt, backplane de mare viteză capabile să gestioneze semnale SerDes 112G/224G, UGPCB este alegerea ta de încredere.

[Contactaţi-ne] pentru o cotatie.
