Substratul Blind Vias IC cu 8 straturi UGPCB, construit cu material Mitsubishi Gas HF HL832NX, permite o integritate superioară a semnalului și interconexiuni de înaltă densitate pentru cipurile de generație următoare, cu o lățime de linie de 30 μm și micro-via de 0,1 mm.

Pe măsură ce electronicele evoluează rapid spre miniaturizare, densitate mai mare, și performanță îmbunătățită, orificiul tradițional prin intermediul tehnologiei se luptă să îndeplinească cerințele ambalajelor moderne de așchii. Tehnologia Blind Via a apărut ca o soluție critică pentru Interconectare de înaltă densitate (HDI) proiecta.

O Via oarbă este o gaură conductivă care conectează un strat exterior al unui PCB la unul sau mai multe straturi interioare fără a trece prin toată placa. Substratul IC Blind Vias cu 8 straturi UGPCB, utilizând Material Mitsubishi Gas HF, exemplifica această tehnologie avansată, oferind o precizie, platformă de interconectare fiabilă pentru ambalare avansată a semiconductorilor.

Produsul de bază: Privire în profunzime asupra substraturilor Blind Vias IC

Tehnologia Blind Via definește un tip specific de structură de interconectare care conectează doar un strat exterior cu un strat interior adiacent. Spre deosebire de un orificiu traversant, o cale oarbă începe pe suprafața plăcii și se termină exact la un anumit strat interior de cupru.

Această structură maximizează spațiul de cablare utilizabil prin eliminarea orificiilor traversante inutile, creșterea semnificativă a densității circuitelor - o potrivire perfectă pentru eforturile industriei factori de formă mai mici și o mai mare integrare.

Din perspectiva implementării tehnice, proiectarea și fabricarea viilor oarbe respectă standarde stricte, precum cele subliniate în IPC-6012 calificare și specificație de performanță pentru rigid PCB -uri. Ele sunt de obicei formate folosind procese de foraj cu laser, creând o structură de găuri conice. Acest lucru permite un control precis asupra adâncimii și diametrului, îndeplinirea cerințelor stricte ale ambalajului avansat pentru microfuncții și acuratețea înregistrării.

Specificatii tehnice & Avantaje de proiectare

Designul substratului Blind Vias IC al UGPCB este înalt specializat, implicând considerații critice de la selecția materialelor până la arhitectura de stivuire.

Parametrii tehnici cheie:

• Model: Substratul Blind Vias IC

• Material de bază: Mitsubishi Gas HF (HL832NX) Epoxid BT

• Număr de straturi: 8 Straturi

• Grosimea totală: 0.6 mm

• Dimensiunile plăcii: 40 mm x 55 mm

• Masca de lipit: PSR-4000 AUS308

• Finisaj de suprafață: Moale (Imersie cu nichel electroless) Aur

• Diametrul minim perforat cu laser: 0.1 mm

• Lățimea minimă a liniei / Spaţiu: 30 μm / 30 μm

Acest substrat folosește Japonia Material Mitsubishi Gas Chemical seria HF BT (HL832NX), cunoscut pentru excelent proprietăți dielectrice (Dk/Df) şi stabilitate termică, făcându-l ideal pentru aplicații de înaltă frecvență și de mare viteză. The 30tehnologia linie fine μm este esențial pentru conectarea cipurilor cu număr mare de pini, în timp ce cel Finisajul suprafeței ENIG oferă un apartament, lipibil prin sârmă, și suprafață de lipit fiabilă.

Cum funcționează: Interconectare de precizie & Integritatea semnalului

Funcția de bază a unui substrat Blind Vias IC este să stabili eficient, conexiuni electrice interstrat fiabile minimizând în același timp consumul imobiliar — abordând direct nevoile moderne de ambalare pentru densitate mare și performanță superioară.

Pentru transmiterea semnalului, Oarbe vias oferă avantaje distincte față de travers-hole vias. Găurile traversante pot crea nedorite cioturi care acționează ca antene, degradarea integrității semnalului la frecvențe înalte. Vias orb, conectând doar straturile necesare, eliminați aceste cioturi nefuncționale, reducerea capacității parazitare și a inductanței pentru curățător, căi de semnal mai stabile.

Fabricarea folosește de obicei găurire cu laser cu adâncime controlată, oferind precizie și consistență superioare pentru micro-vias în comparație cu găurirea mecanică. Acest lucru este crucial pentru menținerea randamentului și calității ridicate în producția de volum.

În ceea ce privește integritatea semnalului, designul linie/spațiu de 30μm, combinate cu materialul dielectric optimizat, permite precizie controlul impedanței, minimizarea reflecției și pierderii — o preocupare primordială pentru RF și aplicații digitale de mare viteză.

Tipuri și clasificare a structurilor blind Via

Blind prin substraturi pot fi clasificate pe baza arhitecturii de proiectare și a aplicației:

• După Structură: Standard Blind Vias (care leagă două straturi adiacente) şi Stacked Blind Vias (mai multe vias aliniate vertical pe mai multe straturi, folosit pentru complex, interconexiuni profunde).

• După Locație: Vias orb (de la suprafață la stratul interior) şi Îngropat Vias (conectarea numai a straturilor interioare, nu expuse pe nici o suprafață). Combinația acestor tipuri permite rutarea interconexiunii extrem de complexă.

Avantaje cheie și caracteristici de diferențiere

Procesul de fabricație: O călătorie a preciziei

Producerea unui substrat Blind Vias IC este a proces precis și în mai multe etape:

1. Proiecta & Generarea fișierelor de foraj: Utilizarea instrumentelor CAD (De ex., Cadenţă, Mentor) urmând IPC-2581 Orientări. Fișierele de foraj specificate prin locații, dimensiuni, si adancimi.

2. Pregătirea materialelor: Laminarea foliei de cupru pe materialul miezului Mitsubishi HF.

3. Foraj cu laser: Folosind Laser CO₂ sau UV pentru a abla dielectricul și a forma micro-viale cu control precis al adâncimii.

4. Defrânat & Metalizarea: Demultirea cu plasma curăță orificiul de trecere, urmată de depuneri de cupru fără electricitate pentru a face pereții găurii conductivi.

5. Placare cu model & Imagistica: Aplicarea fotorezistentului, expunând, în curs de dezvoltare, și galvanizare pentru a construi urme de circuit și prin butoaie.

6. Laminare & Alinierea stratului: Lipirea mai multor straturi gravate cu preimpregnat (Etapa B) dielectric sub căldură și presiune. Precizia înregistrării este critic (<±25 μm).

7. Prelucrare finală: Aplicarea măștii de lipit (PSR-4000), finisarea suprafeței (De acord), și testarea electrică.

Aplicații primare și cazuri de utilizare

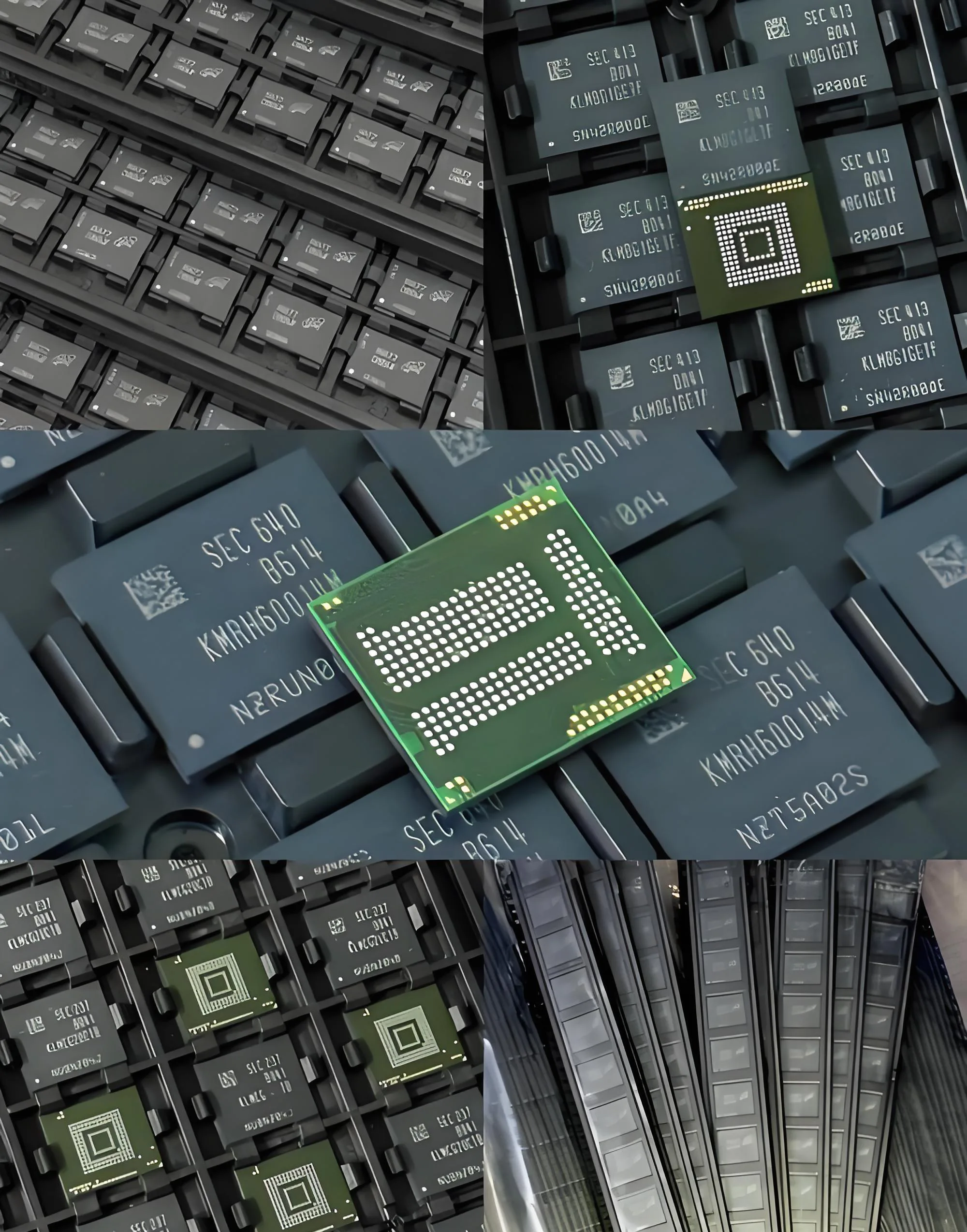

Substraturile Blind Vias IC sunt esențiale în aplicațiile solicitante:

• Electronice avansate de consum: Smartphone-uri, tablete, și purtabile utilizați-le pentru designul plăcii de bază compacte, conectarea procesoarelor de aplicații, memorie, si senzori.

• Electronică auto: Critic pentru module radar ADAS, sisteme de infotainment, și unități de control al motorului (ACOPERI), unde fiabilitatea la temperaturi ridicate și vibrații este cheia (aliniat cu IPC-6012DA pentru automobile).

• Telecomunicații: 5Stații de bază G/6G, comutatoare de rețea, și module RF bazați-vă pe ele pentru o excelentă integritate a semnalului de înaltă frecvență și control al impedanței.

• Calcul de înaltă performanță (HPC): Servere, Acceleratoare AI/ML, și GPU-uri utilizați aceste substraturi pentru dens, interconexiuni de mare viteză între matrițele de siliciu și memorie.

Colaborați cu UGPCB pentru cele mai dificile proiecte de ambalare a cipurilor. Experiența noastră în materiale avansate, cum ar fi Mitsubishi HF și procese de precizie, cum ar fi tehnologia de linie de 30 μm și canale oarbe găurite cu laser, asigură că proiectele dvs. obțin performanță și fiabilitate optime.. Contactați astăzi echipa noastră de ingineri pentru o revizuire a designului sau o ofertă de prototip.
