Producător profesional de substrat HDI IC | 30/70μm Urmă

Prezentare generală a produsului: Ce este o placă de substrat HDI IC?

O placă de substrat HDI IC este esențială, high-end placa de circuit imprimat conceput special pentru interconectarea pachetelor de semiconductori. Acționează ca interfață esențială, asigurarea conectivității electrice, distribuția puterii, și suport mecanic între o matriță de siliciu înclinată fin și o placă de bază standard PCB. UGPCB oferă o fiabilitate ridicată, fabricarea avansată a substratului HDI IC, satisfacerea cerințelor stricte ale aplicațiilor de la electronice de larg consum până la calculul de înaltă performanță.

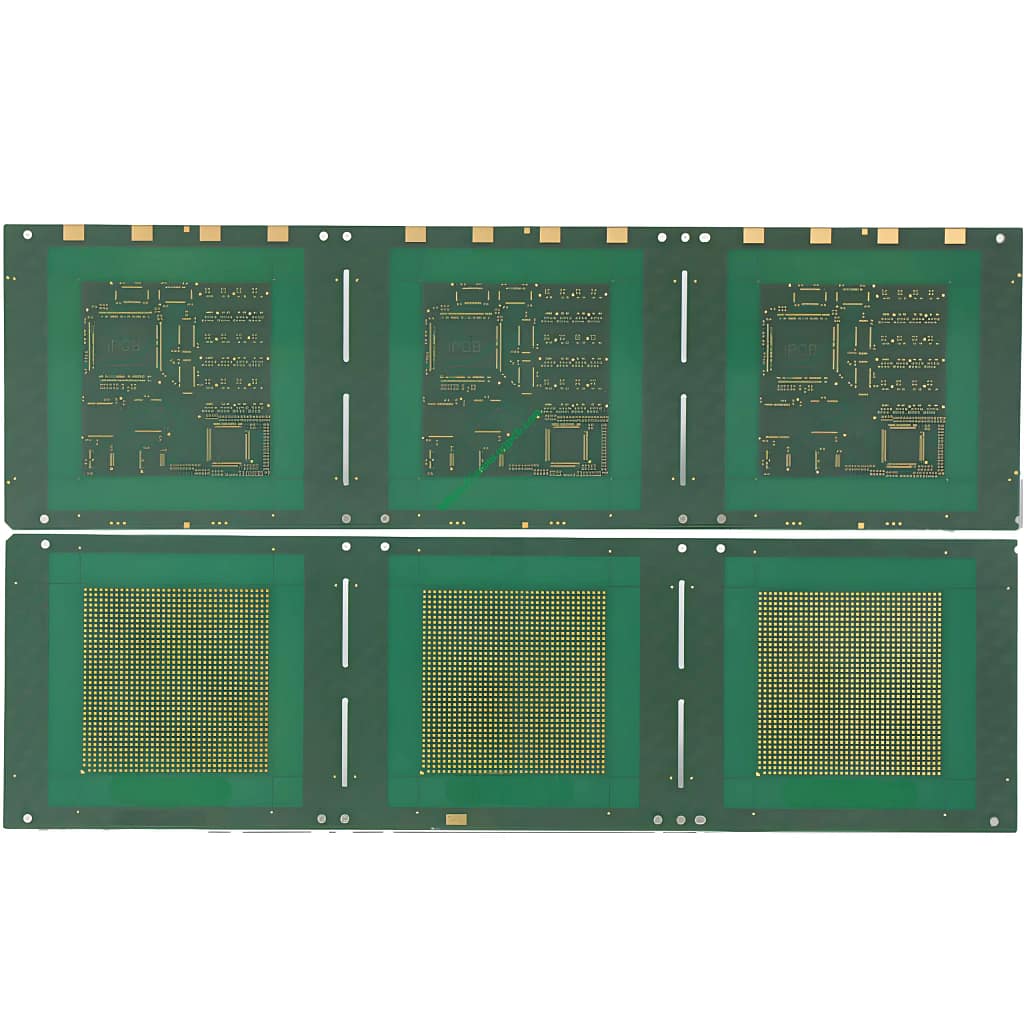

Placă suport HDI IC

Această placă, construit cu Material SI10U într-o 6-strat (2+2+2) construcție și un profil subțire de 0.6mm, exemplifică stadiul tehnicii HDI tehnologie. Cu a 35x35mm dimensiunea unității, prezintă o 0.1mm laser minim prin diametru, 30μm lățimea minimă a urmei / 70μm distanță minimă, şi Enepic (Nichel Electroless Paladiu Imersion Aur) finisarea suprafeței, făcându-l o soluție ideală pentru ambalarea de mare viteză, de înaltă frecvență, și cipuri foarte integrate.

Analiză aprofundată: Proiecta, Funcţie, și Aplicații

Definiția de bază & Principiul de lucru

Substratul HDI IC este proiectat pentru “fan-out” rețeaua densă de micro-denivelări dintr-o matriță semiconductoare, redistribuirea conexiunilor la un pas mai mare compatibil cu standardul Ansamblu PCB procese precum BGA (Ball Grid Array) montare.

Principiul de lucru urmează acest lanț: Die → Microbumps → HDI IC Substrate (pentru redistribuirea semnalului & interconectare) → Bile de lipit (BGA/CSP) → PCB placa de bază. Este esențial pentru integritatea semnalului, livrarea energiei, si managementul termic.

Considerații cheie de proiectare

Stivuire & Controlul impedanței: Cele 6 straturi (2+2+2) build-up este un design clasic pentru o densitate mare de rutare. Calcul precis al impedanței (de obicei 50Ω single-ended sau diferențial de 100Ω) este crucial pentru integritatea semnalului.
Fiabilitate micro-via: 0.1mm (100μm) micro-viale perforate cu laser sunt cheie pentru densitatea interconectarii. Prin formă, placare cu cupru, și procesul de umplere trebuie optimizat pentru fiabilitatea ciclului termic.
Fabricare cu linii fine: 30lățimea urmei μm și distanța de 70 μm sunt metrici de bază ale capacității procesului, influențând direct densitatea I/O și performanța electrică.
Termic & Management mecanic: Selectarea materialului SI10U ia în considerare coeficientul său de dilatare termică (Cte) potrivire cu siliciu pentru a minimiza stresul termic și pentru a spori longevitatea produsului.

Materiale primare & Caracteristici de performanță

Material de bază: SI10U. Un laminat de înaltă performanță care oferă o constantă dielectrică scăzută (DK), factor de disipare scăzut (Df), temperatură ridicată de tranziție sticloasă (TG), și stabilitate dimensională excelentă, ideal pentru viteza mare, aplicații de înaltă frecvență.
Masca de lipit: PSR-4000 AUS308. O rezoluție înaltă, Mască de lipit cu imagini cu lichid foto de înaltă fiabilitate (LPSM) care oferă o acoperire precisă, izolare excelenta, si rezistenta chimica.
Finisaj de suprafață: Enepic. Acest finisaj depune straturi secvențiale de nichel, Paladiu, și Aur. Nichelul acționează ca o barieră de difuzie, Paladiul previne coroziunea nichelului, iar stratul subțire de aur oferă o lipire superioară și o capacitate de lipire a sârmei, perfect pentru pad-uri cu pas fin.
Rezumatul performanței: Densitate mare, de mare viteză, fiabilitate ridicată, management termic excelent, și o integritate superioară a semnalului.

Clasificare & Scenarii de aplicație

Substraturile HDI IC sunt clasificate în funcție de tehnologie și aplicație:

Prin tehnologie: Cu miez (De ex., această acumulare de 6L) sau tipuri fără miez.
Prin cerere:
1. Procesoare avansate: CPU, GPU, Cipurile acceleratoare AI care necesită densitate maximă de rutare și viteza semnalului.
2. Mobil & RF: Procesoare de aplicații pentru smartphone (AP) și module RF, unde miniaturizare si profile subtiri (0.6mm) sunt critice.
3. Memorie: Substraturi de interfață pentru memorie cu lățime de bandă mare (HBM).
4. Rețele & Auto: Chip-uri comutatoare de mare viteză și controlere de domeniu ADAS.

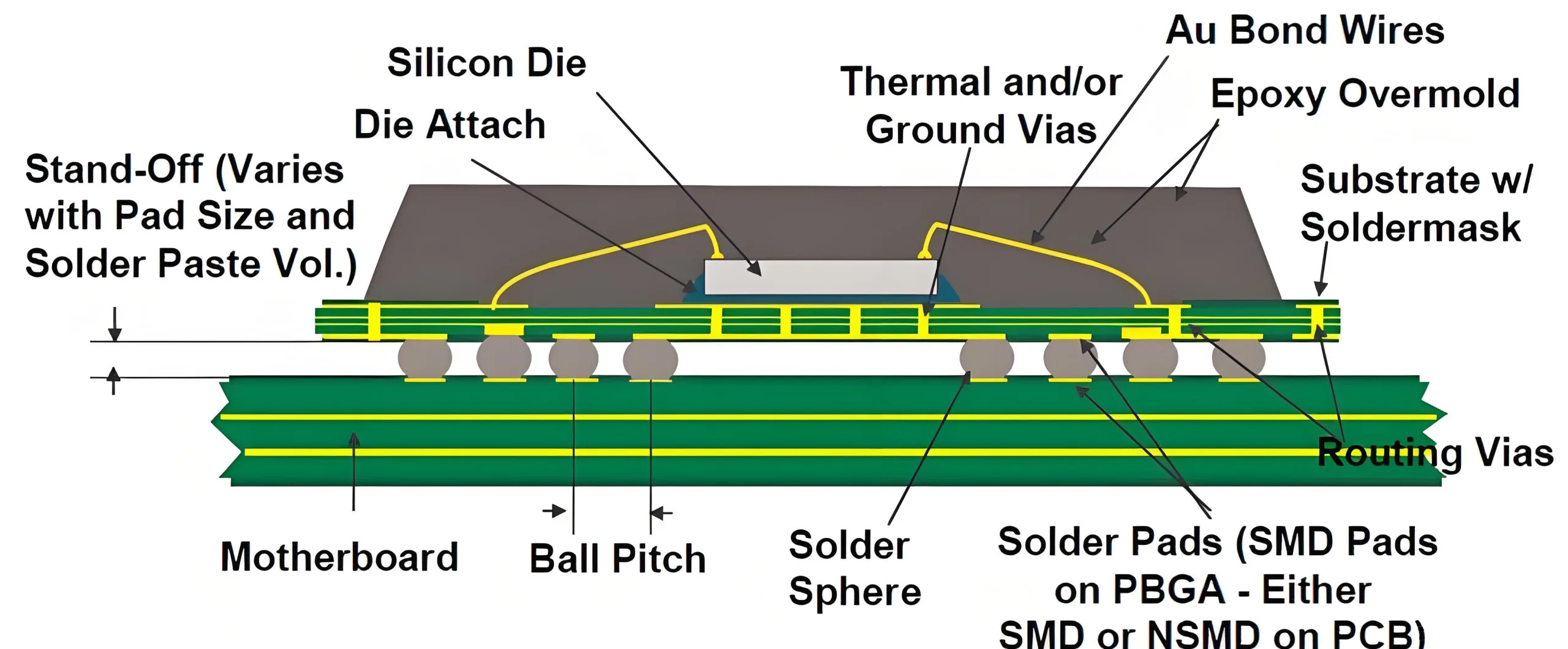

Diagrama care arată mor, microbumps, HDI IC Substrat cu micro-viale, și bile BGA într-o structură de pachet.

Procesul de fabricație al UGPCB & Asigurarea calității

Producția UGPCB integrează procese de vârf, conforme cu standardele IPC:

Foraj cu laser: Sistemele cu laser UV creează precizie 0.1mm micro-vias.
Placare & Prin Fill: Placarea avansată cu impulsuri asigură completarea prin umplere pentru interconexiuni fiabile.
Imagistica avansată: Sistemele de expunere de înaltă calitate și filmul uscat de înaltă rezoluție se realizează 30/70μm definirea liniei.
Laminare: Alinierea și presarea precisă a mai multor straturi de bază și preimpregnat (PP).
Finisarea suprafeței: Aplicarea Enepic acoperire pentru lipire optimă.
Testare cuprinzătoare: Utilizează AOI (Inspecție optică automată), testarea sondei zburătoare, și testarea impedanței pentru a garanta conformitatea.

Noastre unic PCB serviciu capacitatea se extinde de la substrat IC fabricație la ulterior ansamblu SMT şi testarea, oferind o soluție completă de ambalare.

De ce să alegeți UGPCB pentru substratul dvs. IC HDI?

Capacitate avansată de proces: Expertiza dovedita in 30/70μm urmă/spațiu şi 0.1mm micro-via tehnologie.
Expertiza materiale: Cunoașterea aprofundată a materialelor avansate, cum ar fi SI10U pentru a recomanda solutii optime.
Calitate fără compromisuri: stringent, controlul calității de calitate auto pe parcursul întregului proces.
Soluție unică: Suntem mai mult decât un Fabricator de PCB; noi suntem ai tai Partener PCBA, oferind suport de proiectare, fabricație, si asamblare.
Suport expert: Echipa de inginerie dedicată oferă DFM (Proiectare pentru producție) analiza si consultanta tehnica.

Obțineți acum soluția dvs. personalizată

Fie că îl dezvoltați pe următorul Platforma HPC, 5G infrastructura, sau sistem ADAS, Profesionist al UGPCB HDI IC Fabricarea substratului şi Servicii de asamblare PCBA sunt fundația ta pentru succes.

Contactați-ne astăzi pentru o consultație tehnică și o cotație gratuită! Lăsați experții noștri să vă ajute să îmbunătățiți performanța produsului prin optimizare Proiectarea substratului IC si de incredere Fabricarea PCB proceselor.
