Высокочастотные возможности производства печатных плат

УГКПБ: Отраслевой эталон в возможностях производства высокочастотных печатных плат

Быстрое развитие связи 5G, автомобильная электроника, аэрокосмический, и радиолокационные системы означают эффективность высокочастотные печатные платы имеет решающее значение. Он напрямую определяет стабильность сигнала и эффективность передачи электронного оборудования.. Будучи технологическим лидером, глубоко сосредоточенным на производстве высокоточных печатных плат., УГКПБ предоставляет клиентам по всему миру высокопроизводительные, высоконадежные высокочастотные решения для печатных плат. Это достигается за счет новейших технологий изготовления материалов., точный контроль процесса, и строгая система управления качеством. В этой статье представлен всесторонний обзор специализированных технических возможностей UGPCB в производстве высокочастотных печатных плат..

Технология основного материала и стратегия выбора высокочастотных печатных плат

В основе характеристик высокочастотной печатной платы лежит выбор материала.. UGPCB предлагает оптимизированные стратегии выбора высокочастотного ламината, адаптированные к конкретным частотам применения и требованиям к производительности..

Диэлектрическая проницаемость (Дк) и потеря касательной (Дф) Контроль

Материалы, используемые UGPCB, обладают диэлектрической проницаемостью. (Дк) диапазон от 2.2 к 10.2, работа в различных частотных диапазонах. В то время как стандартные материалы FR-4 имеют Dk между 4.2 и 4.8, высокочастотные ламинаты (например, Роджерс/Изола) поддерживать жестко контролируемый Dk между 2.5 и 3.8, с допуском в пределах ±0,05. Эта точность жизненно важна для обеспечения постоянства импеданса..

Тангенс потерь (Дф) является ключевым параметром для измерения затухания высокочастотного сигнала.. Высокочастотные ламинаты, используемые UGPCB, имеют значение Df ≤0,004. (@10 ГГц), значительно ниже, чем 0.018-0.025 стандарта ФР-4. Это приводит к потерям сигнала ниже 0,3 дБ/дюйм на частоте 10 ГГц., и даже может быть оптимизирован до уровня менее 0,1 дБ/дюйм в продвинутых конструкциях..

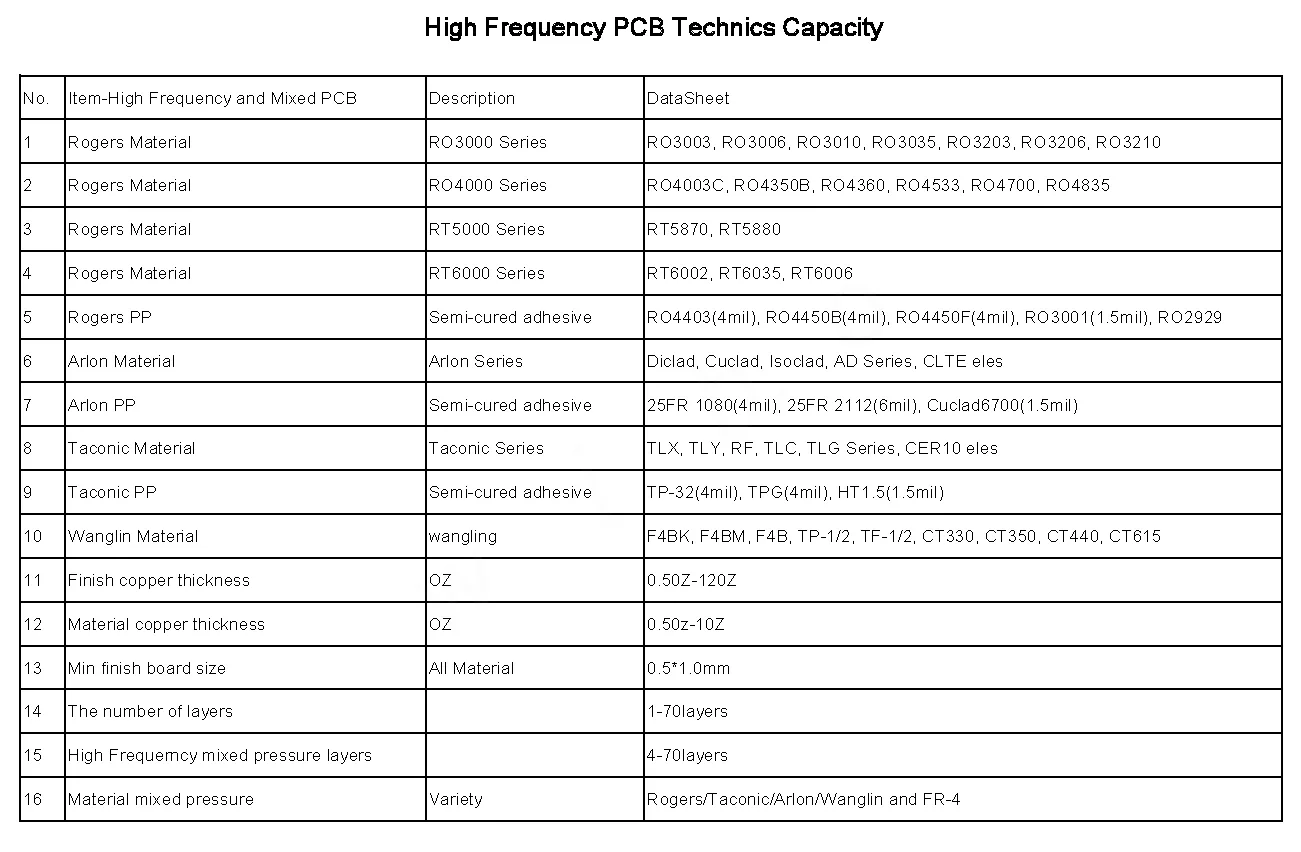

Применение современных высокочастотных материалов

UGPCB имеет большой опыт обработки широкого спектра высокочастотных материалов премиум-класса.:
• Роджерс RO4350B: Дк=3,48±0,05, DF = 0,0037. Идеально подходит для базовых станций 5G с частотой ниже 6 ГГц.
• Таконик RF-35: Дк=3,5±0,05, Дф=0,0018. Подходит для радиолокационных систем миллиметрового диапазона волн..
• ПТФЭ (Политетрафторэтилен): Дк=2,1-2,55, Дф=0,0009. Оптимизирован для автомобильного радара 77 ГГц..
• Изола И-Тера MT40: Дк=3,45±0,05, Дф=0,0031. Отлично подходит для высокоскоростных объединительных плат..

УГКПБ также специализируется на технологии ламинирования гибридных материалов., эффективное сочетание высокочастотных материалов со стандартным FR-4 для оптимизации затрат без ущерба для производительности. Благодаря точному контролю температуры ламинирования (170°С±2°С) и равномерность давления (ошибка <3%), Стабильность диэлектрической проницаемости увеличена до ±0,05., а 50% улучшение по сравнению со средним показателем по отрасли.

Технология точной обработки и контроля импеданса

Возможность сверхтонкой обработки линий

UGPCB обладает лучшей в отрасли точностью обработки схем., достижение минимальной ширины/пространства дорожки 1,5/1,5 мил (приблизительно. 0.038мм), который более чем в шесть раз тоньше человеческого волоса. С помощью композита “Лазерное микротравление + LDI-позиционирование” процесс, шероховатость кромки трассы контролируется по Ra<0.5мкм, а 40% улучшение по сравнению с традиционным химическим травлением.

Многослойная плата ошибка выравнивания слоев поддерживается на уровне <5мкм, отвечающее требованиям высокой плотности маршрутизации 3-Поэтапное последовательное ламинирование печатных плат HDI. Эта технология повышает эффективность передачи сигнала печатной платы за счет 8%, что делает его особенно подходящим для соединения высокоинтегрированных микросхем.

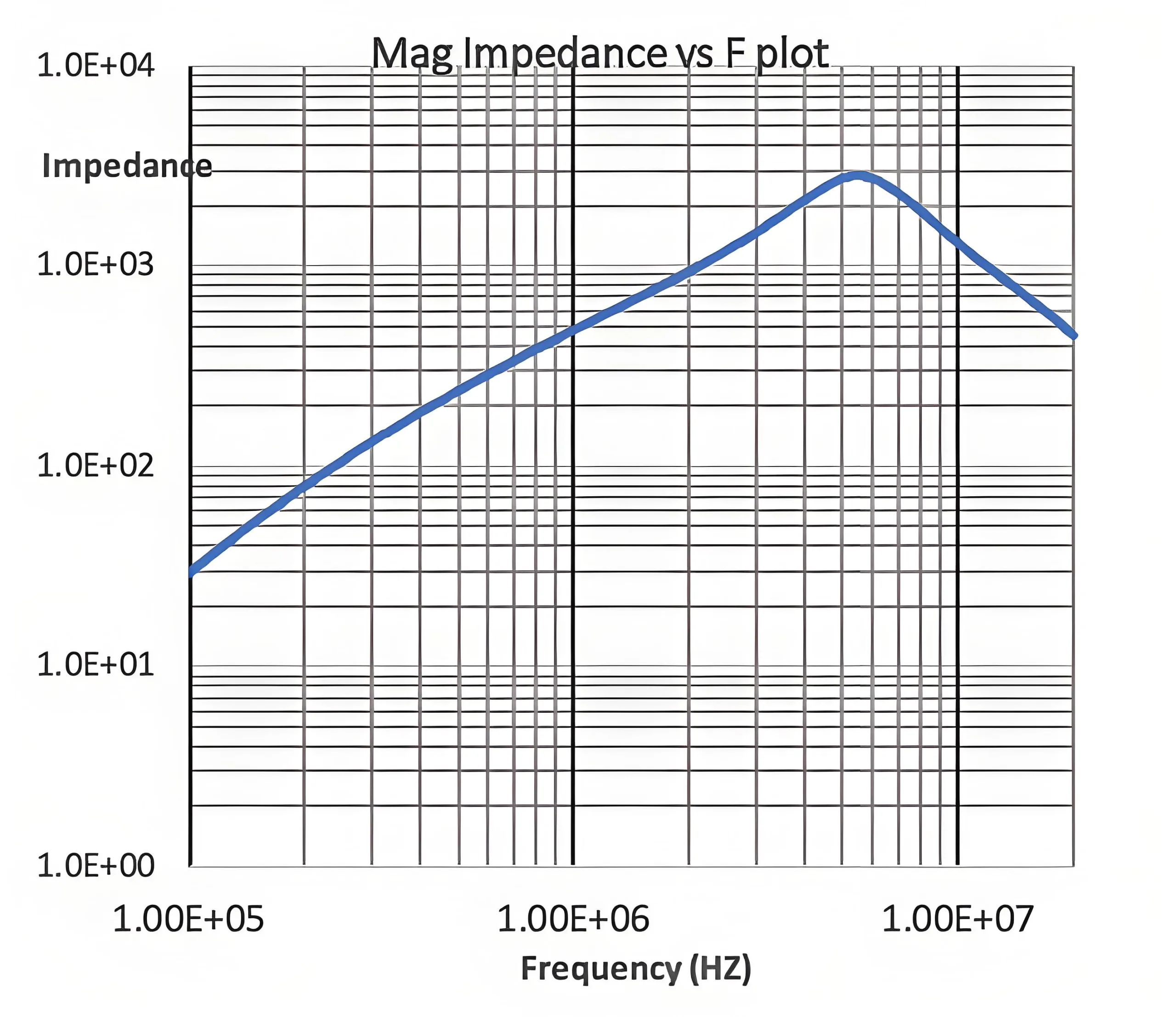

Технология динамической компенсации импеданса

Контроль импеданса является основой проектирования высокочастотных печатных плат. UGPCB использует полностью автоматизированное программное обеспечение CAM для коррекции трасс в реальном времени., достижение допуска по несимметричному импедансу ±5 Ом (по сравнению с ±10 Ом для стандартных плат) и допуск дифференциального импеданса ±8 Ом..

Точный расчет выполняется с использованием формул характеристического импеданса.:
Формула импеданса микрополосковой линии:
Z₀ = {87 / [sqrt(Ɛr + 1.41)]} * ln[5.98H / (0.8W + T)]
Где W — ширина трассы, T — толщина меди, H — расстояние до базовой плоскости, Ɛr — диэлектрическая проницаемость Подложка печатной платы.

Формула импеданса полосковой линии:
Z₀ = [60 / sqrt(Ɛr)] * ln{4H / [0.67π(T + 0.8W)]}
Где H — расстояние между двумя базовыми плоскостями., и след центрируется между ними.

Процесс сверления и металлизации отверстий

Для высокочастотных печатных плат, UGPCB использует технологию лазерного сверления для достижения диаметра микроотверстий 0,1 мм ± 0,02 мм и точности положения отверстия ± 25 мкм.. Оптимизированный контроль износа сверла и процессы удаления заусенцев обеспечивают минимальную шероховатость стенок отверстий., уменьшение потерь в проводнике и отражения сигнала.

Для толщины отверстия меди, высокочастотные сквозные отверстия достигают ≥25 мкм (встреча Класс МПК 3 стандарты) с медной однородностью стенок >85%, эффективно предотвращает разрывы импеданса.

Процесс ламинирования многослойной платы и обеспечения надежности

Контроль процесса ламинирования

УГКПБ обладает уникальными преимуществами при многослойном ламинировании картона.. Температура процесса поддерживается на 15–20°C ниже Tg подложки, чтобы предотвратить деградацию материала.; однородность давления по всей панели составляет отклонение ≤7%.; точность выравнивания слоев составляет ≤50 мкм..

Решение проблемы более высокого коэффициента теплового расширения (КТР) из высокочастотных материалов, температура и давление строго контролируются во время ламинирования, чтобы предотвратить коробление и образование пустот во внутреннем слое.. За счет коричневого оксидирования и оптимизации параметров многоэтапного ламинирования., скорость расслоения снижена с 12% ниже 3%.

Система проверки надежности

UGPCB внедряет стандарты проверки надежности военного уровня:
• Испытание на термическую нагрузку: 288°С, 10s для 5 цикл (нет расслоения)
• Тест ТПД (Термический велосипед): -55°С до +125°С, 1000 цикл
• Тестирование влажности: 85°C/85 % относительной влажности для 48 часы, частота отказов <0.01%
• Тестирование высокочастотных потерь: Измерение S-параметров с помощью векторного анализатора цепей (Вин)

Эти строгие испытания гарантируют, что производительность печатной платы останется бескомпромиссной в экстремальных условиях от -40°C до 150°C., удовлетворение требований надежности военных, автомобильный, и медицинское оборудование.

Решения для конкретных сценариев применения

5G Печатные платы для коммуникационного оборудования

UGPCB предлагает решения на печатных платах для антенных блоков AAU и оптических модулей базовой станции 5G., поддержка высокочастотных сигналов 28 ГГц и высокоскоростных межсоединений 112 Гбит/с.. Использование слепых и скрытых переходных отверстий в сочетании с технологией контроля импеданса обеспечивает отсутствие искажений для высокочастотных сигналов..

Третий мировой производитель коммуникационного оборудования использовал 12-слойные высокочастотные печатные платы UGPCB для проекта базовой станции 5G.. Платы продемонстрировали потерю сигнала ниже 0,3 дБ/дюйм и обеспечили стабильную передачу в экстремальных условиях., помогаем продукту клиента пройти международную сертификацию и обеспечить поставку серийного производства.

Приложения для автомобильной электроники

Для решения проблемы рассеивания тепла и затухания высокочастотного сигнала в ADAS (Передовые системы помощи водителю), UGPCB разработала 10-слойную печатную плату из тяжелой меди. Использование ультратонкой линии толщиной 2 мил/2 мил с ENIG (Погружение Золото) обработка поверхности, потери при передаче сигнала были уменьшены за счет 40%. Сочетание высокочастотных материалов с многослойной конструкцией заземления повышает электромагнитную совместимость. (ЭМС) до лидирующего в отрасли уровня.

Доходность за предоставленную BMS (Система управления батареями) материнская плата увеличена с 92% к 98%, поддержка высоковольтных приложений 1000 В.

Медицинское и военное применение

Высокочастотные печатные платы UGPCB используются в высоковольтных печатных платах компьютерных томографов., соответствие стандартам огнестойкости UL94-V0. Оптимизация плат обработки изображений для 64-срезовых компьютерных томографов привела к 37% снижение шума изображения.

Для применения в военных радарах, возможности защиты от помех соответствуют стандартам MIL-PRF-31032. Использование диэлектрических слоев из ПТФЭ, потеря сигнала сохраняется ниже <0.5дБ, поддержка автомобильных радиолокационных систем миллиметрового диапазона 77 ГГц.

Контроль качества печатных плат и ценность для клиента

Полная система контроля качества

В УГКПБ создана цифровая система контроля:
• Онлайн-инспекция: Развертывание АОИ (Автоматическая оптическая проверка, 5Резолюция мкм) и Акси (Автоматизированный рентгеновский контроль), достижение уровня распознавания дефектов 99.8% и 20-кратное повышение эффективности по сравнению с ручным контролем.
• Автономная выборка: Использование 3D-микроскопов (0.1точность мкм) и тестеры импеданса (±3% допуск), обеспечение колебаний производительности <5% за партию.

Благодаря интеллектуальному управлению параметрами процесса, UGPCB осуществляет мониторинг в режиме реального времени 200 параметры (например, мощность лазера, время травления). Динамические пороговые оповещения запускают автоматическую регулировку машины при отклонениях параметров, превышающих ±5 %., увеличение скорости ответа в 10 раз по сравнению с традиционными ручными проверками.

Ценность для клиента и преимущества сотрудничества

В число клиентов UGPCB входят три крупнейших мировых производителя коммуникационного оборудования.. Плата модуля усилителя мощности для проекта базовой станции 5G., после оптимизации, добился 15% снижение энергопотребления, помогаем клиенту завершить поставку серийного производства 3 на несколько месяцев раньше срока.

Производитель дронов, после неудач с тремя другими поставщиками, успешно решены проблемы затухания сигнала на частотах выше 200 МГц с использованием 10-слойного решения HDI 1-го порядка от UGPCB., позволяя проекту плавно перейти к массовому производству.

Заключение

UGPCB зарекомендовала себя как ведущий поставщик решений для высокочастотных печатных плат благодаря своим сильным сторонам в области технологий материалов., прецизионная обработка, контроль импеданса, и гарантия надежности. Благодаря постоянным инновациям и надежной системе контроля качества., UGPCB обеспечивает высокую производительность, надежные высокочастотные печатные платы, способствующие технологическому прогрессу в области связи 5G, автомобильная электроника, медицинское оборудование, и военный сектор.

С 10 многолетний опыт в производстве высокоточных печатных плат, мы можем сократить время выхода на рынок за счет 30%, от рассмотрения дизайна до серийного производства, предоставление клиентам комплексной технической поддержки.

Отраслевые эксперты и специалисты по закупкам могут задать вопросы на нашем веб-сайте.. Наша техническая команда готова предоставить вам профессиональные высокочастотные решения для печатных плат и печатных плат..
