Завоевание SMT Printing's “Невидимый убийца”: Промышленные решения для паяла 0,3 мм

Битва жизни или смерти в микроэлектронике: Цепная реакция, вызванная пробел

С 0201 Компоненты и 0,3 мм BGA становятся основными, печатная плата Покладка для пая выросли 37% (МПК 2023 данные). В соответствии с десятилетним исследованием УГКПБ: 60% дефектов SMT происходят из -за неудачи передачи пасты, где Micro Pad Printing пробелы действовать как упущенный “невидимый убийца”.

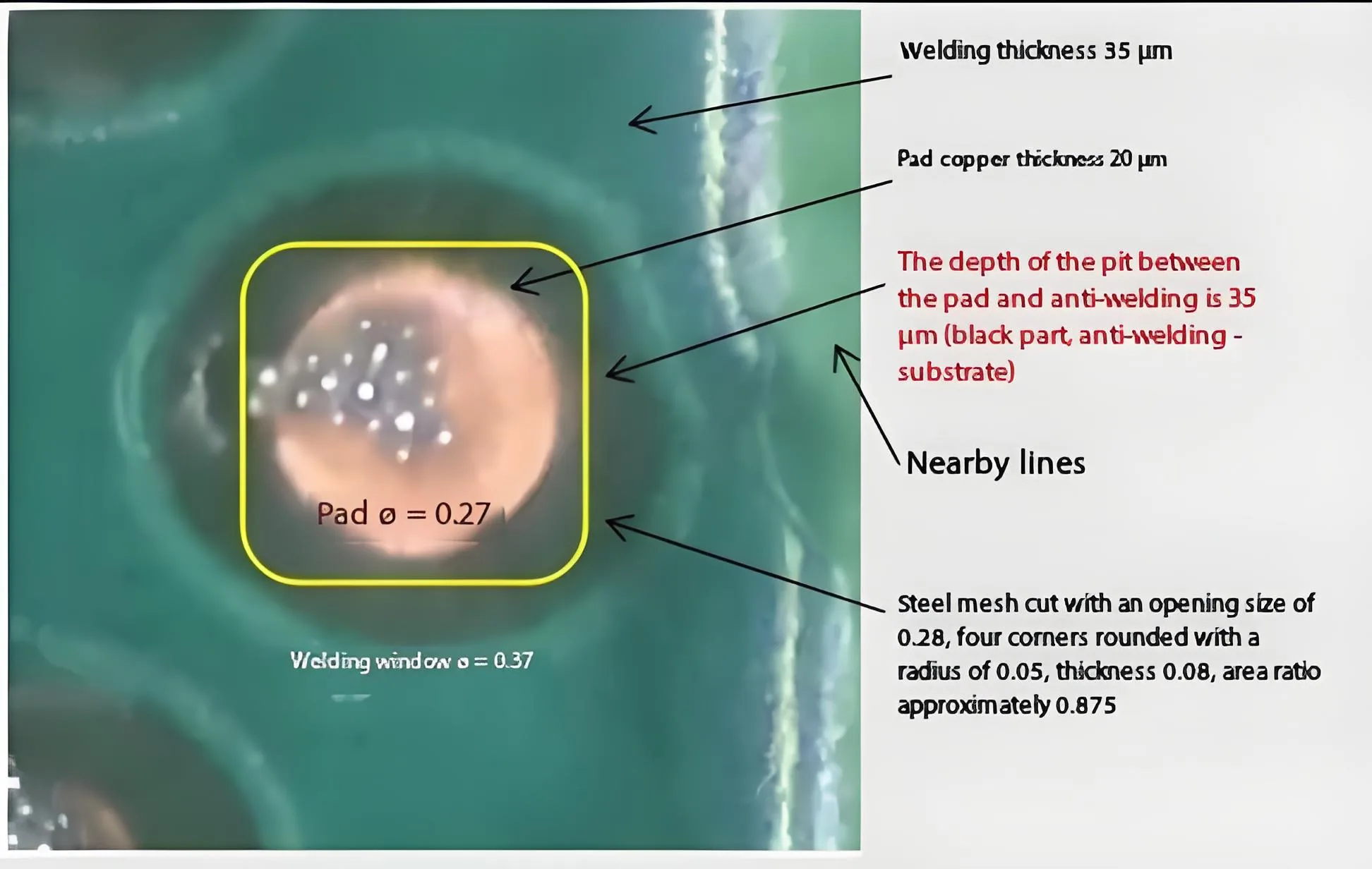

Уроки, написанные в крови: Микрофотография раскрывает отраслевые болевые точки

• Припаяная маска до медной подушки разница в высоте: 35мкм

• Апертуру с трафаретом, покрывающая площадь подложки: 42%

• Эффективная зона контакта припоя пая: <58%

Физика за неудачей: Математический “Смертельный треугольник” переноса пасты

Фатальная формула: Крысок теории соотношения площади IPC-7525

Соотношение площади = (L × w) / [2час(L+W.)]

Традиционная теория терпит неудачу, когда диаметр прокладки ≤0,3 мм! Эмпирические данные от ведущих производителей показывают:

Жидкая динамика выставлена: Почему паяная паста “Отвергает” Прокладки

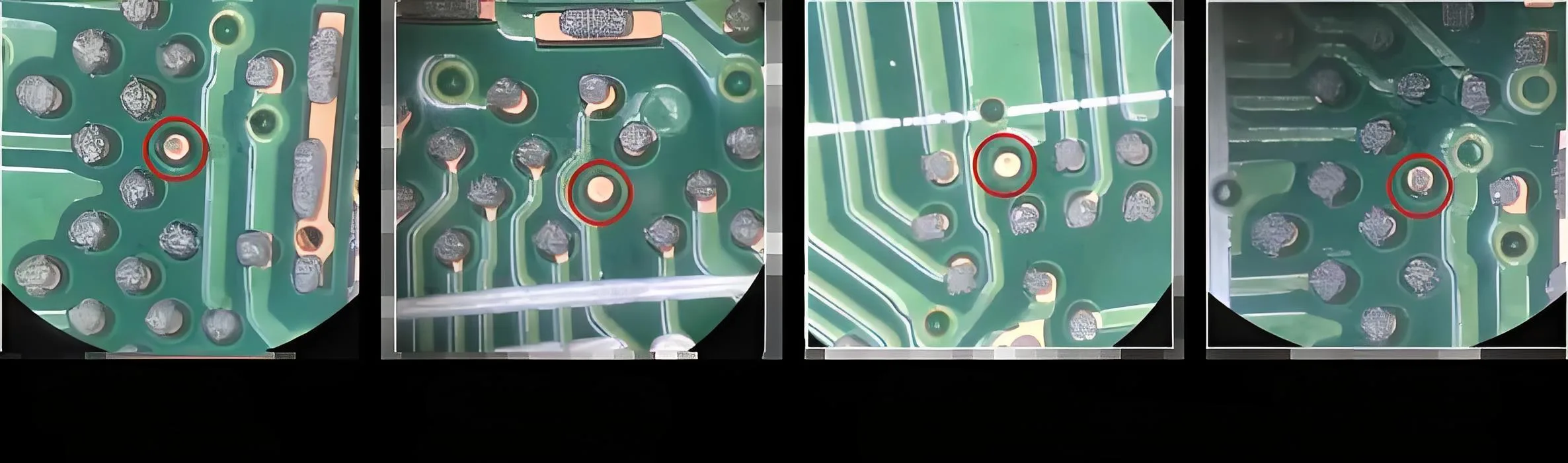

Фигура 2: Моделирование натяжения жидкости во время высвобождения трафарета
Альт: Анализ натяжения на стену пайки пая – Моделирование дефектов печати PCBA – SMT Solutions
Критические выводы:

1. Разрывы в маске при приповке создают эффект воздушной подушки, уменьшение зоны контакта по 41%

2. Скип пая происходит при сплоченности пасты > адгезия накладки

Промышленные решения: Три столпа, чтобы устранить пропуск припоя

Прокладка дизайна революция: Принцип расширения меди

• Изолированный диаметр прокладки: 0.27мм → 0,31 мм

• Охват разрыва уменьшен до 12%

• Коэффициент передачи увеличился до 89% (эмпирические данные)

Припаяя маска “Похудение” Инициатива: Золотый стандарт 25 мкм

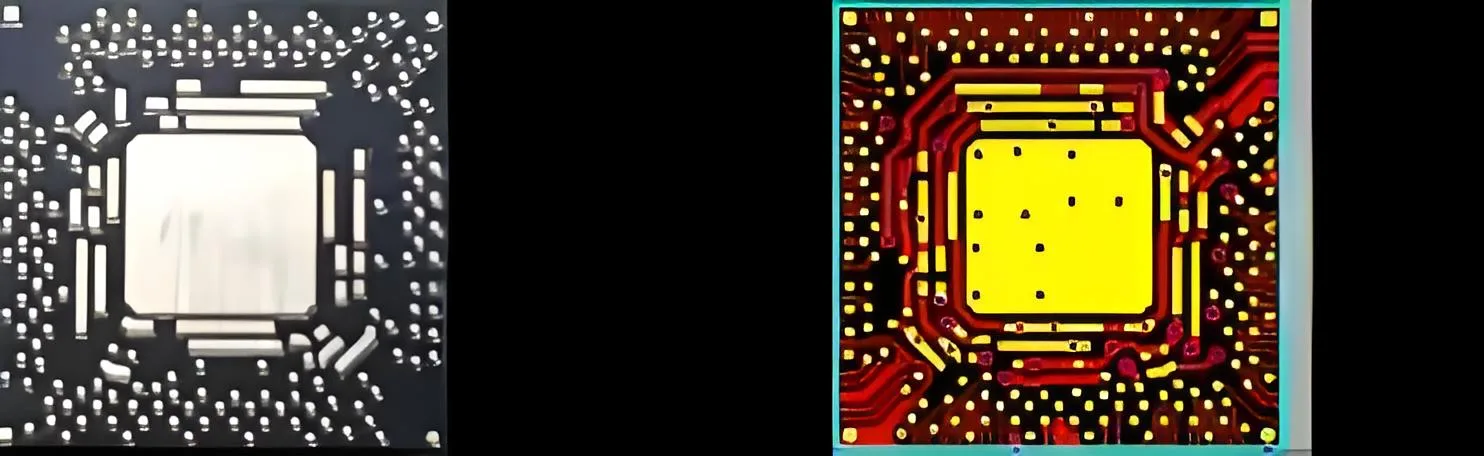

Фигура 3: Сравнение печати с различной толщиной припоя маски
Альт: Сравнение толщины паяльной маски печати – SMT Улучшение урожайности – Руководство по поставщикам PCBA

Формула толщины: H = (Rz. + дюймовый) × k
(Δ = Размер частиц вставки, Тип 4: 25мкм; K = коэффициент безопасности 1.2)

Промышленная проверка: Производитель подвижных печатных плат уменьшил толщину с 35 мкм до 22 мкм → 82% Снижение пропуска припоя QFN

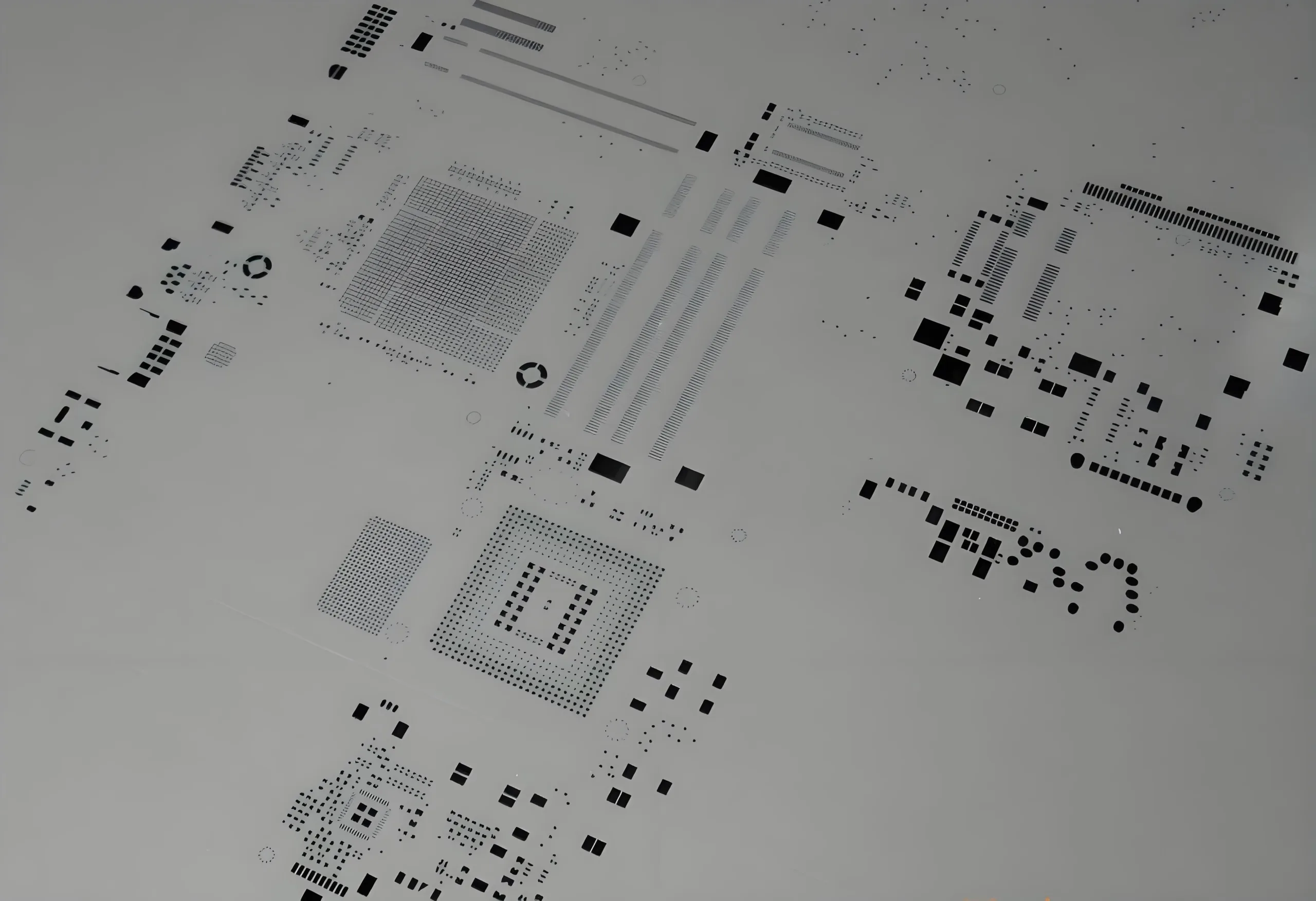

PH трафареты: Ultimate Nano-Conformity Solution

Инновации:

• Ступенчатый дизайн диафрагмы: Угол стены от 7 ° до 15 °

• Электроформованный никель: 3x жесткость увеличивается

• Demolding Assist Anger: 40% уменьшенное трение стены

Лидеры отрасли’ Пьеса: ИЧР + NSMD Золотой стандарт

Стратегия точности мобильной индустрии

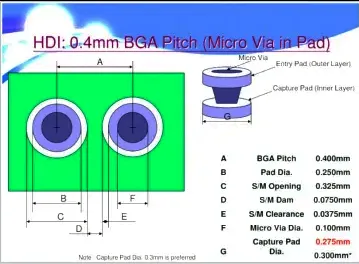

Случай: 0.4MM Pitch BGA Process Blueprint
1. Заменить Legend Printing → Bare Mopper Design
2. Осуществлять ИЧР Микровия
3. Толщина маски для припадения: 18± 3 мкм (IPC-6012 Класс 3 соответствие)

Двигатель конверсии: Ваш план действий по обновлению фабрики

Контрольный список немедленного выполнения:

1. Аудит все изолированные прокладки: Редизайна, если диаметр <0.3мм

2. Спрос Поставщики печатной платы (Ключевой метрика: ≤25 мкм)

3. Срочно приобретать трафареты PH: 55% Повышение эффективности эффективности
