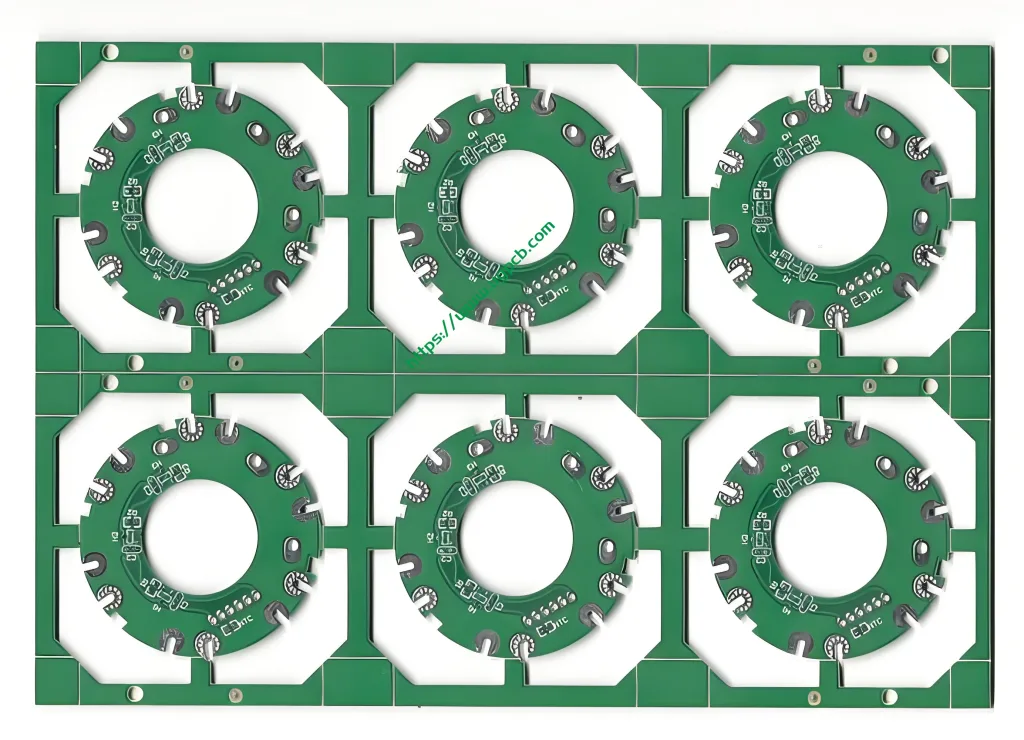

High-Precision 2 Layers Magnetic Coil PCB for Inductance Components

Материальная композиция

The 2 Печатная плата Layers Magnetic Coil разработана специально для намотки., primarily utilized in inductance компоненты. Он может похвастаться рядом преимуществ, включая высокую точность, исключительная линейность, и простая структура. Несмотря на многочисленные преимущества, производственный процесс сложен и часто приводит к высокому проценту брака из-за сложности.

Характеристики производительности

Этот печатная плата excels in its ability to maintain precise windings, что имеет решающее значение для компонентов индуктивности. Его высокая точность обеспечивает точную и надежную работу в различных электронных приложениях.. Кроме того, Хорошая линейность печатной платы способствует стабильному и предсказуемому электрическому поведению, а его простая структура облегчает интеграцию и сборку..

Производственный процесс

Производство 2 Слои печатных плат с магнитной катушкой состоят из нескольких сложных этапов.:

1. Дизайн и макет: The Разводка печатной платы is carefully designed to accommodate the magnetic coil winding requirements.
2. Подготовка материала: Высококачественные материалы выбраны для обеспечения долговечности и производительности печатной платы..
3. Изготовление: Печатная плата изготовлена ​​с использованием передовых производственных технологий для соответствия точным спецификациям..
4. Обмотка: Магнитная катушка наматывается вокруг печатной платы с большой осторожностью, чтобы обеспечить точность и однородность..
5. Тестирование: Проводятся строгие процедуры тестирования для обеспечения функциональности и надежности печатной платы..

Методы тестирования

Тестирование является важной частью производственного процесса для 2 Слои печатных плат с магнитной катушкой. Для обеспечения качества и производительности печатной платы используется несколько методов тестирования.:

• Обычный тест печатной платы с магнитной катушкой: Цифровой мост используется для онлайн-проверки индуктивности., с частотой, установленной выше 10 кГц, чтобы соответствовать рабочей частоте катушки индуктивности..
• Тест печатной платы магнитной катушки трансформатора: Путем измерения значения индуктивности D основной обмотки трансформатора., можно определить, есть ли короткое замыкание между витками. Для этого теста цифровой мост настроен на напряжение 0,3 В или ниже и частоту 10 кГц или выше..
• Обнаружение печатной платы магнитной катушки устройства Холла: Датчики Холла бывают разных типов., и их выходные данные можно протестировать, чтобы определить, правильно ли они функционируют.. Это включает в себя тестирование выходного тока., выходное напряжение, и реакция на индуцированные токи.
• Тестирование печатной платы магнитной катушки реле: Неисправности реле, такие как отсоединение катушки, отказ контакта, высокое контактное сопротивление, а перегорание контактов можно обнаружить, подав питание на печатную плату и проверив целостность контактов..

Сценарии приложения

The 2 Слои печатной платы с магнитной катушкой находят применение в широком спектре отраслей промышленности и электронных устройств., включая:

• Телекоммуникации: В оборудовании, требующем компонентов индуктивности для обработки и передачи сигналов..
• Автомобильная промышленность: В датчиках и системах управления, функциональность которых зависит от магнитных катушек..
• Бытовая электроника: В устройствах, в которых используются компоненты индуктивности для управления питанием и формирования сигнала..
• Промышленная автоматизация: В системах, использующих магнитные катушки для управления движением и позиционирования..

Заключение

The 2 Layers Magnetic Coil PCB - это специализированный продукт, предназначенный для намотки индуктивных компонентов.. Его высокая точность, хорошая линейность, и простая структура делают его отличным выбором для различных электронных приложений.. Строгие процедуры тестирования обеспечивают его надежность и производительность., что делает его ценным компонентом во многих отраслях промышленности..
