Multilayer Printed Circuit Board(печатная плата) Изготовление

Определение многослойной печатной платы

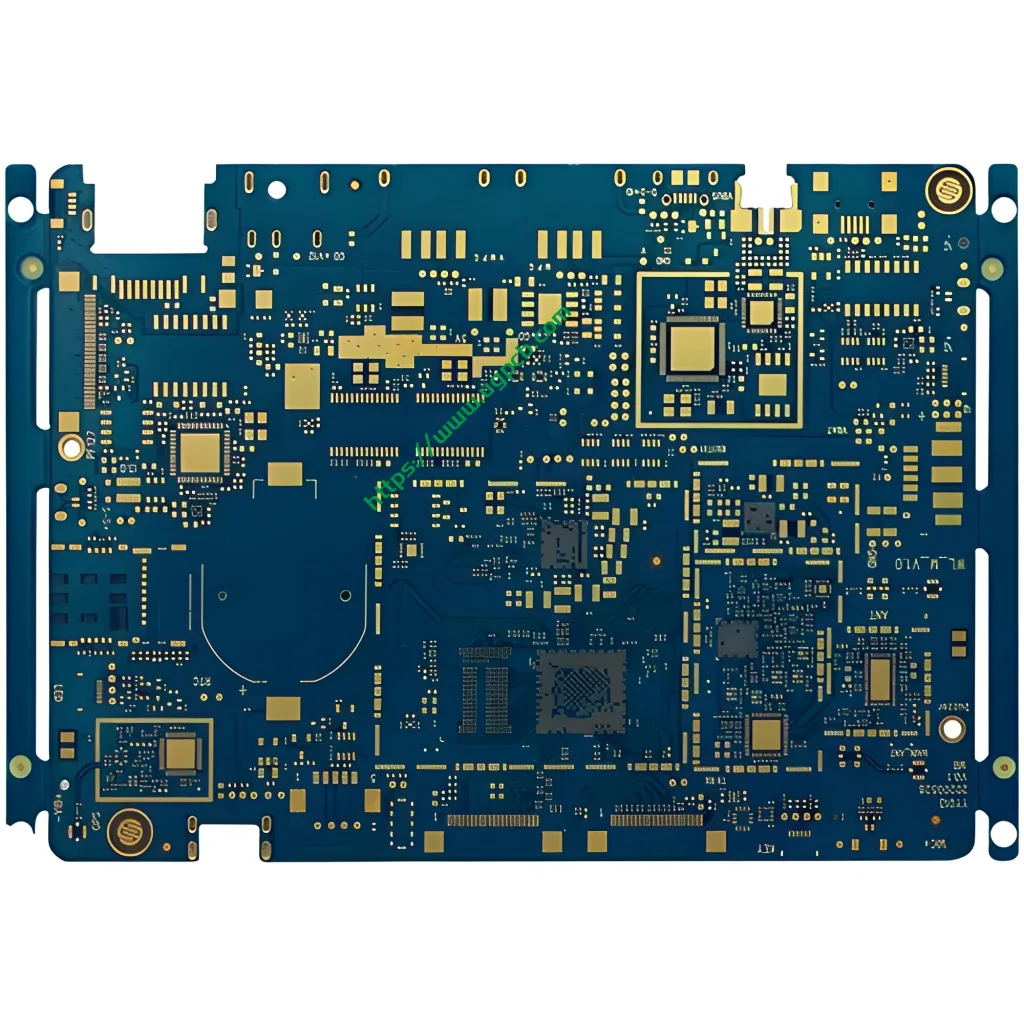

Многослойная печатная плата - это плата с более чем двумя уровнями. В отличие от двухсторонних печатных плат, которые имеют только два слоя проводящего материала, Все многослойные печатные платы должны иметь не менее трех слоев проводящего материала, похороненного в центре материала.

Структура многослойной печатной платы

Комбинация разных слоев

Как следует из названия, Многослойная печатная плата - это комбинация разных слоев. Односторонняя печатная плата и двусторонняя печатная плата, чтобы сформировать печатную плату этого сложного дизайна. Многослойные печатные платы увеличивают количество слоев и, следовательно, увеличивают площадь, доступную для маршрутизации. Эти платы изготавливаются путем объединения двухслойных ПХБ и разделения их изолирующими материалами, такими как диэлектрики.

Conductive Layers and Insulating Materials

Проводящие слои между изоляционными материалами составляют минимум три, и мы можем включить до ста слоев по мере необходимости. Мы рассматриваем многослойные печатные платы как жесткие печатные платы, потому что трудно изготовить гибкие многослойные печатные платы. Большинство наших общих многослойных ПХБ состоят из 4 к 8 слои. Смартфоны могут содержать до 12 слои, когда они соответствуют сложности применения. Manufacturers prefer even-numbered layers to odd-numbered layers because laminating odd-numbered layers can make circuits overly complex and problematic, and high cost is also a factor.

Преимущества многослойной печатной платы

Многослойные печатные платы имеют некоторые преимущества по сравнению с одной или двухслойной платы. У них более высокая плотность, обеспечение большей функциональности, емкость и скорость. Электромагнитное экранирование проще, если питание и плоскости замывания правильно расположены. Обширная проводка не требуется, так что это легкий. Они уменьшают размер и помогают сэкономить место. Они более гибкие, чем другие виды печатных плат.
