Многослойный автомобиль Wi -Fi Module PCB

Overview of Multilayer Vehicle WiFi Module PCB

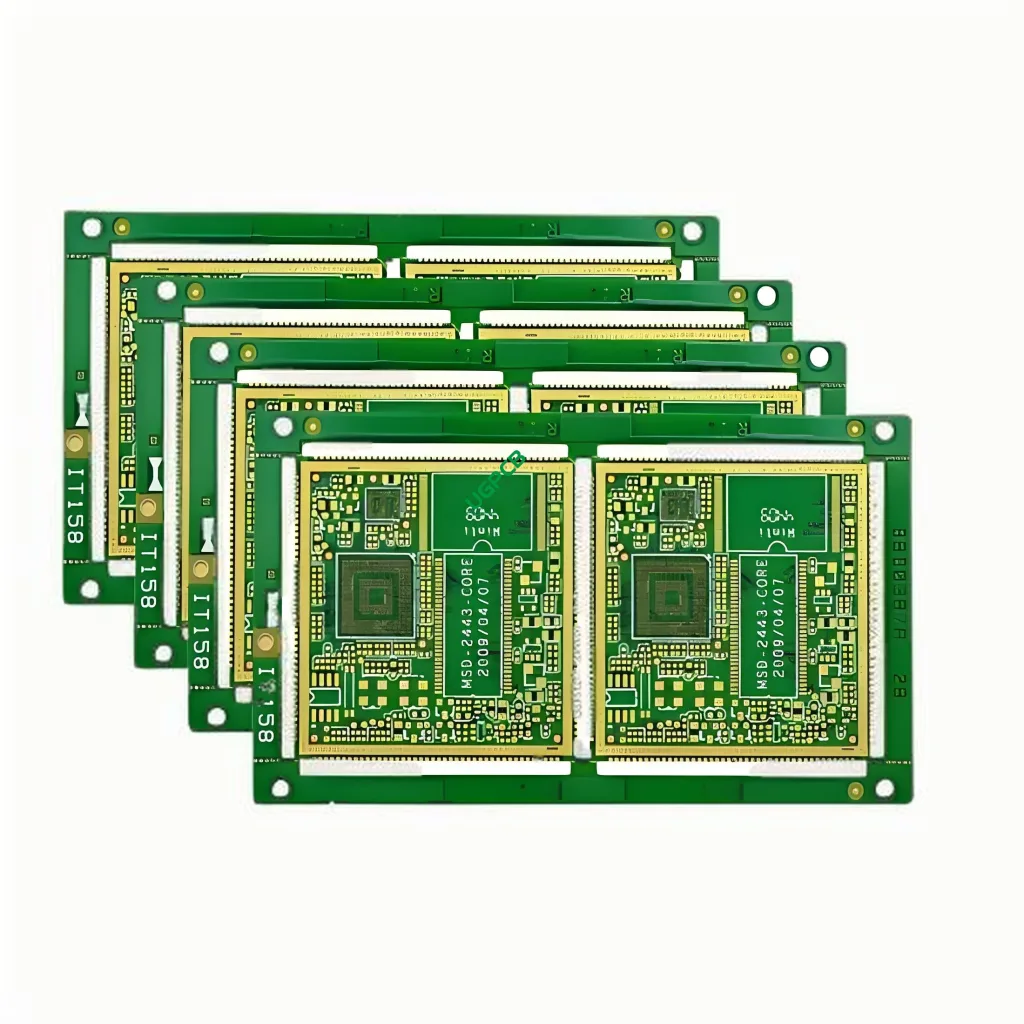

The multilayer vehicle WiFi module PCB is a specialized product designed to meet the stringent requirements of automotive WiFi and Bluetooth applications. This type of PCB offers high precision, надежность, и производительность, making it an ideal choice for various in-vehicle communication systems.

Определение

A multilayer vehicle WiFi module PCB is a printed circuit board specifically designed to support the functions of a WiFi or Bluetooth module in automotive applications. Он состоит из нескольких слоев проводящих и изолирующих материалов, providing complex electrical pathways and connections essential for the operation of the module.

Требования к дизайну

When designing a multilayer vehicle WiFi module PCB, Несколько ключевых требований должны быть выполнены:

Качество материала: High-quality FR4 material is essential for durability and signal integrity.
Конфигурация слоя: A 6-layer design is standard, allowing for complex circuitry and signal routing.
Толщина меди: Толщина меди в 1 унции обеспечивает адекватную проводимость.
Обработка поверхности: Обработка поверхности погружения в погружение усиливает связь и коррозионную устойчивость.
Трассировка/пространство размеры: Minimum trace and space dimensions of 3mil (0.75мм) требуются для точных схем схемы.
Специальные функции: Проектирование платы за половину отверстия часто включается для конкретных требований к размещению компонентов и пайки.

Принцип работы

The multilayer vehicle WiFi module PCB operates based on the principles of electrical conductivity and insulation. Проводящие слои образуют пути для электрических сигналов, В то время как изоляция слоев предотвращает нежелательные взаимодействия между этими сигналами. Обработка поверхности погружения золота обеспечивает отличную связь и защищает от факторов окружающей среды.

Приложения

This type of PCB is primarily used in automotive WiFi and Bluetooth modules, which are crucial components in various in-vehicle communication and entertainment systems. К ним относятся:

In-vehicle WiFi hotspots
Bluetooth connectivity for hands-free calling and audio streaming
Telematics and remote diagnostics systems
Infotainment systems

Классификация

Multilayer vehicle WiFi module PCBs can be classified based on their specific features and intended use, такой как:

Communication Boards: For handling wireless communication signals in vehicles.
Управляющие доски: For managing and controlling various functions in electronic systems.
Power Distribution Boards: To manage power supply in complex electronic systems.

Материалы

The primary materials used in the construction of a multilayer vehicle WiFi module PCB include:

Базовый материал: ФР4, Пламя-сногсшибательный стекловолоконной материал, известный своими превосходными диэлектрическими свойствами и механической прочностью.
Проводящий материал: Медь, используется для проводящих следов.
Обработка поверхности: Погружение золота, который усиливает связь и обеспечивает коррозионную стойкость.

Производительность

The performance of a multilayer vehicle WiFi module PCB is characterized by:

Высокая целостность сигнала: Due to precise trace/space dimensions and quality materials.
Надежная связь: Обеспечено обработкой поверхности погружения в погружение.
Долговечность: Увеличен надежным базовым материалом FR4.
Электрическая эффективность: Минимизированная потеря сигнала и помехи из -за оптимизированной конфигурации слоя.

Структура

The structure of a multilayer vehicle WiFi module PCB consists of:

Six Layers of Conductive Material: Чередование с изоляционными слоями.
Обработка поверхности погружения в погружение: Для улучшения подключения и защиты.
Полуделевой дизайн: Для конкретных требований к размещению компонентов и пайки.

Функции

Key features of the multilayer vehicle WiFi module PCB include:

Advanced Surface Treatment: Immersion gold for superior connection quality.
Высокая точность: With minimum trace and space dimensions of 3mil (0.75мм).
Настраиваемые варианты цвета: Available in green or white.
Стандартная толщина: С законченной толщиной 1,0 мм.

Производственный процесс

The production process for a multilayer vehicle WiFi module PCB involves several steps:

Подготовка материала: Выбор и подготовка листов FR4 и медной фольги.
Наложение слоев: Alternating layers of copper and insulating materials.
Офорт: Удаление лишней меди для формирования желаемого рисунка схемы..
Покрытие: Применение обработки поверхности погружения в погружение.
Ламинирование: Объединение слоев под теплом и давлением.
Бурение: Создание отверстий для компонентов и вайсов.
Прикладная маска: Защита схемы от припоев мостов и факторов окружающей среды.
Шелкостная печать: Добавление текста и символов для размещения и идентификации компонентов.
Контроль качества: Обеспечение печатной платы соответствует всем спецификациям дизайна и стандартам.
